51单片机笔记

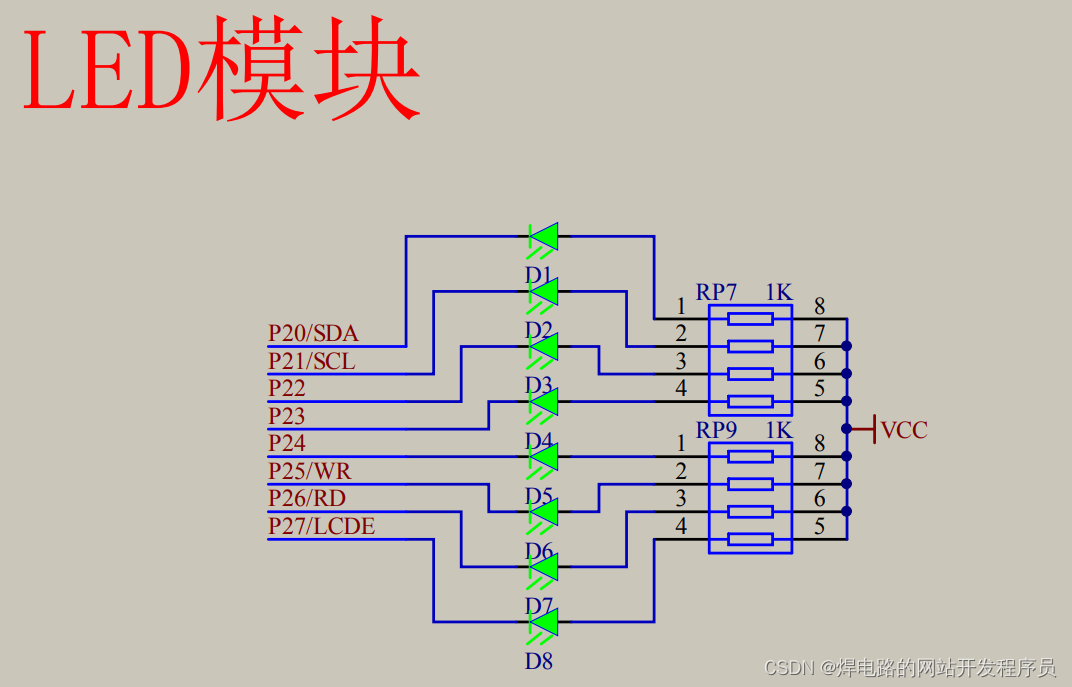

LED模块

小计：VCC代表电源正极，51单片机LED灯的顺序是从右到左进行排列

LED这里是P2口，P2的0-7，给P2口为0则LED灯亮，给P2口为1，则LED灯灭

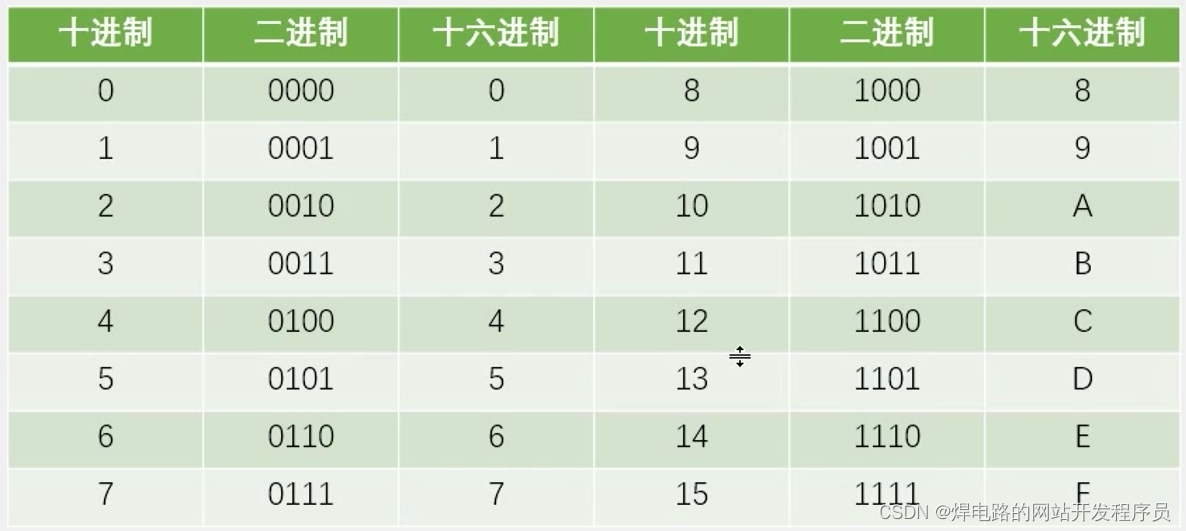

十进制-二进制-十六进制转换对应表

LED灯移位：

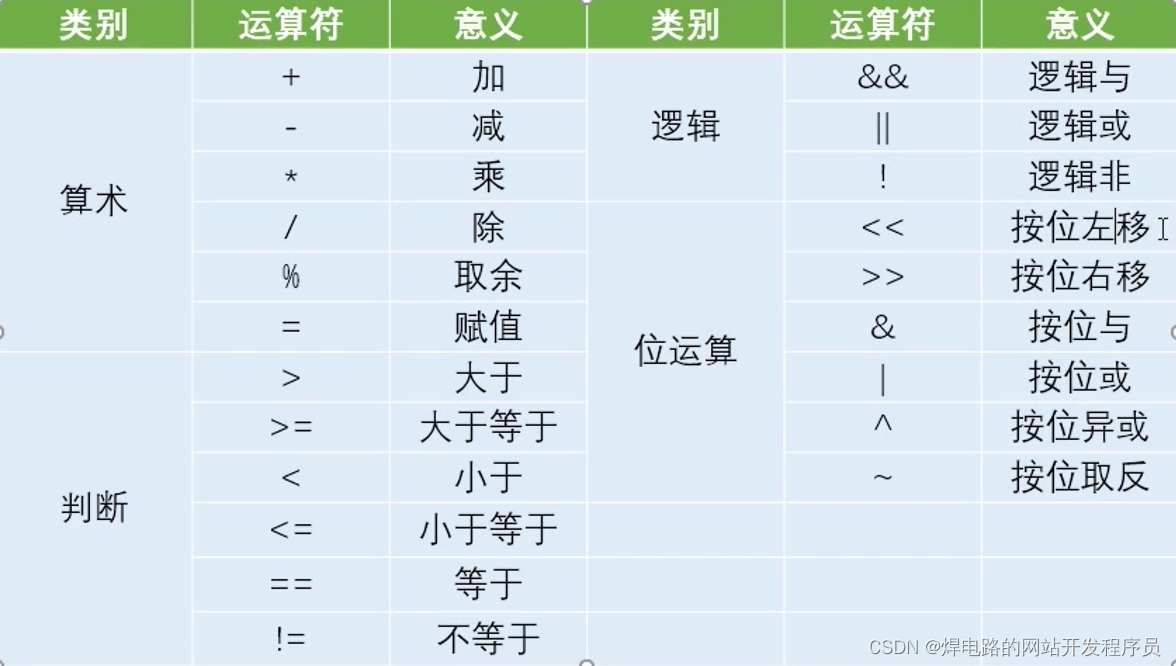

C51数据运算：

 根据 << 运算符，按位左移进行简化进制码操作，直接实现LED移位

写法：0x01<<LEDNum == 0000 0001 -> 0000 0010 也就是0x01 -> 0x02

因为LED灯给0为亮，给1为灭，进制码为0x01,则是0000 0001，这样下来，正好是最左边LED灭，其他灯全亮，要实现的效果为：最左边的LED灯亮，其他全灭，则需要进制码为：1111 1110 ，那么就需要把0000 0001改变为1111 1110，也就是从0x01 -> 0xFE，单纯进行收到变化进制符会太麻烦，则直接使用按位取反符号进行操作，

写法：~(0x01<<LEDNum) 这样就直接使0x01变成了0xFE
