运放pcb绘制和电容有关的注意事项

运放与电容相爱相杀，运放自激振荡的原因，运放反相输入端与电容，运放同相输入端与电容，开关电源，电源大师，运算放大器，运放大师，2023年全国电赛必备，线性电源_哔哩哔哩_bilibili

唐老师讲的，一般是真找不到这么全的资料了

设计注意事项防止自激震荡

无论是反向放大还是正向放大还是加法器还是减法器等，这里都可以接一个电容c,

从而来组成了低通滤波器电路f=1/(2π*r*c)

问题:接了个c不就是积分器了吗，为什么还可以接c

这里的c不要使用的太大一般<1nf

1.电压跟随器

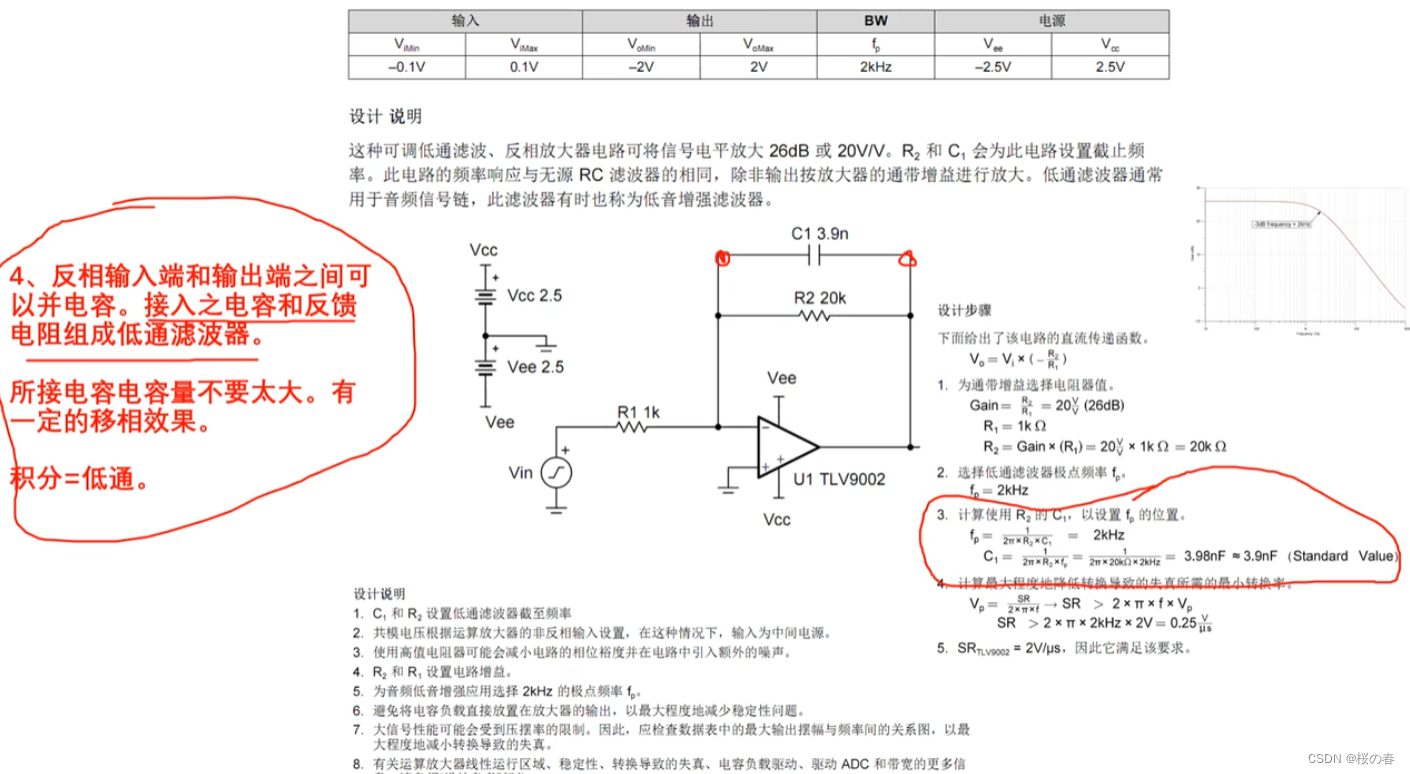

在设计运算放大电路时，我们会在其反馈端的反馈电阻上并联一个电容。 电阻起到放大倍数的调节作用，并与电容并联构成低通滤波器的作用和相位补偿的作用，防止增加零点出现自激。 电路如下图所示。

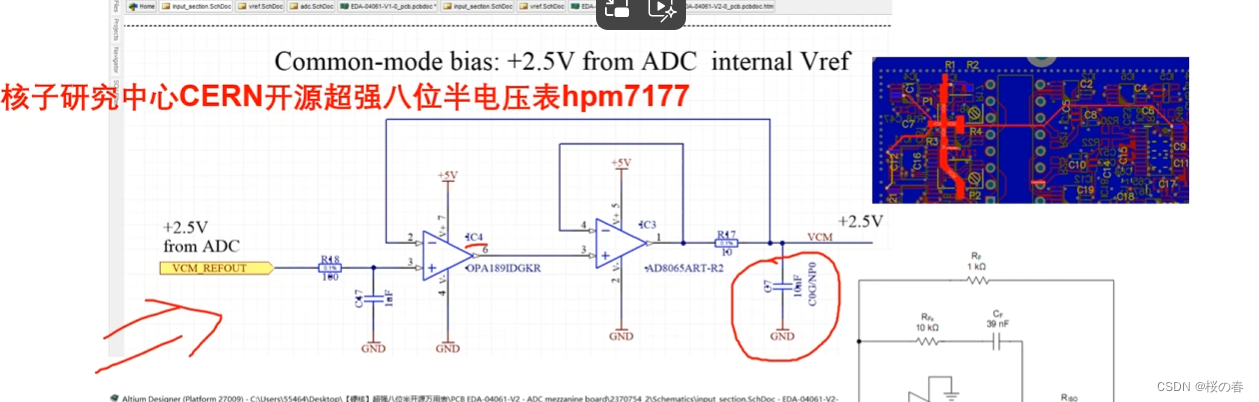

正常情况，电压跟随器不会上个电容,当连接上这个C时，负端直接连接勒电容，所以下面改正

布局实例

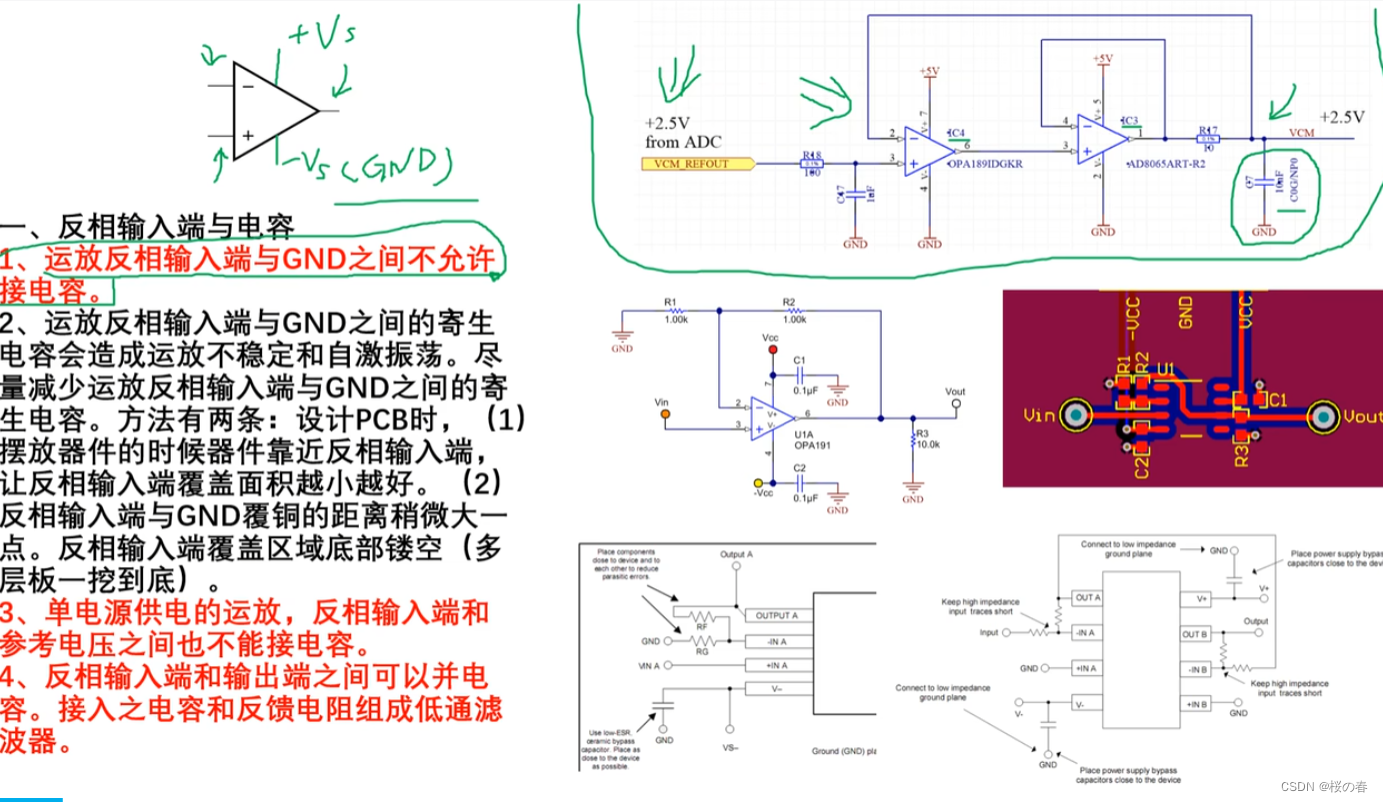

添加一个电阻紧跟-端

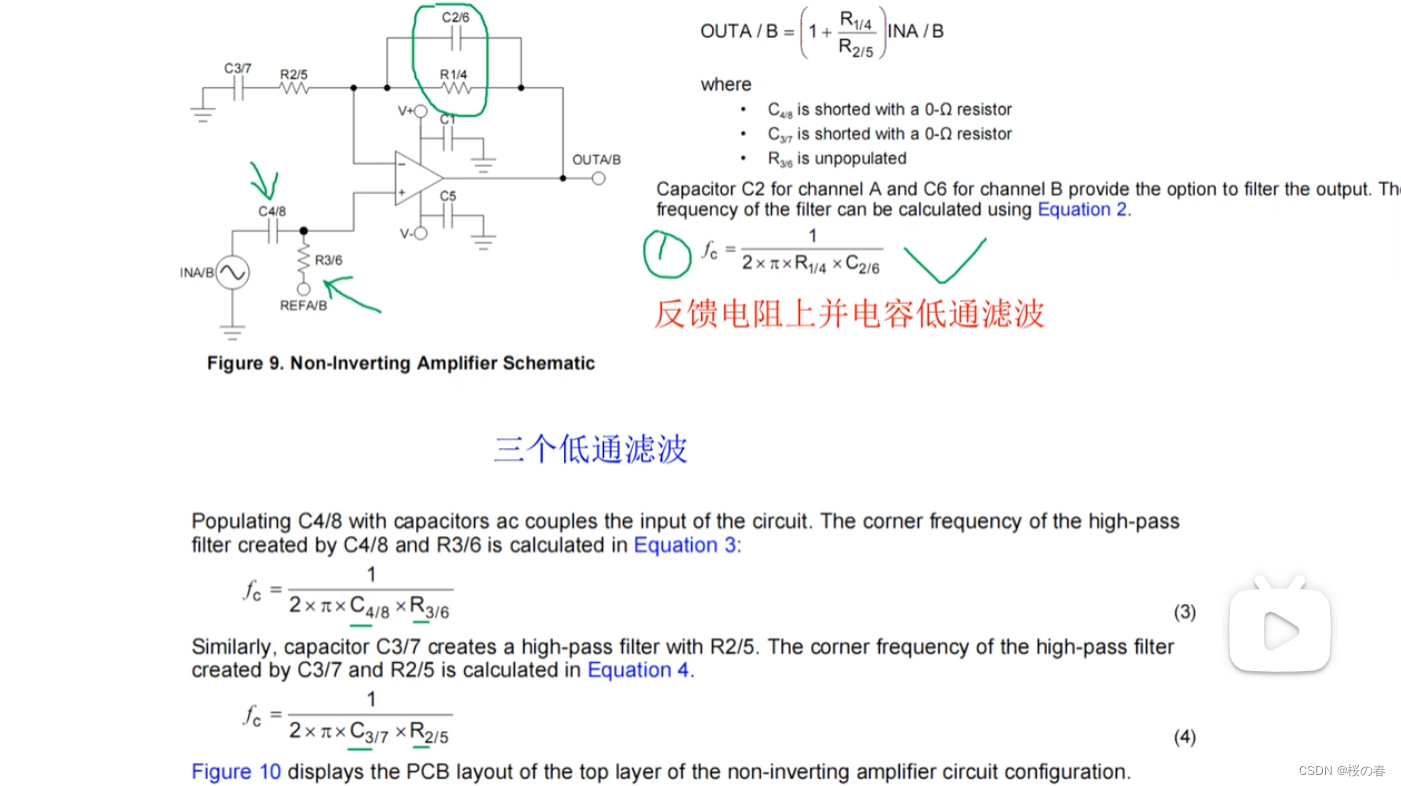

2.同向放大

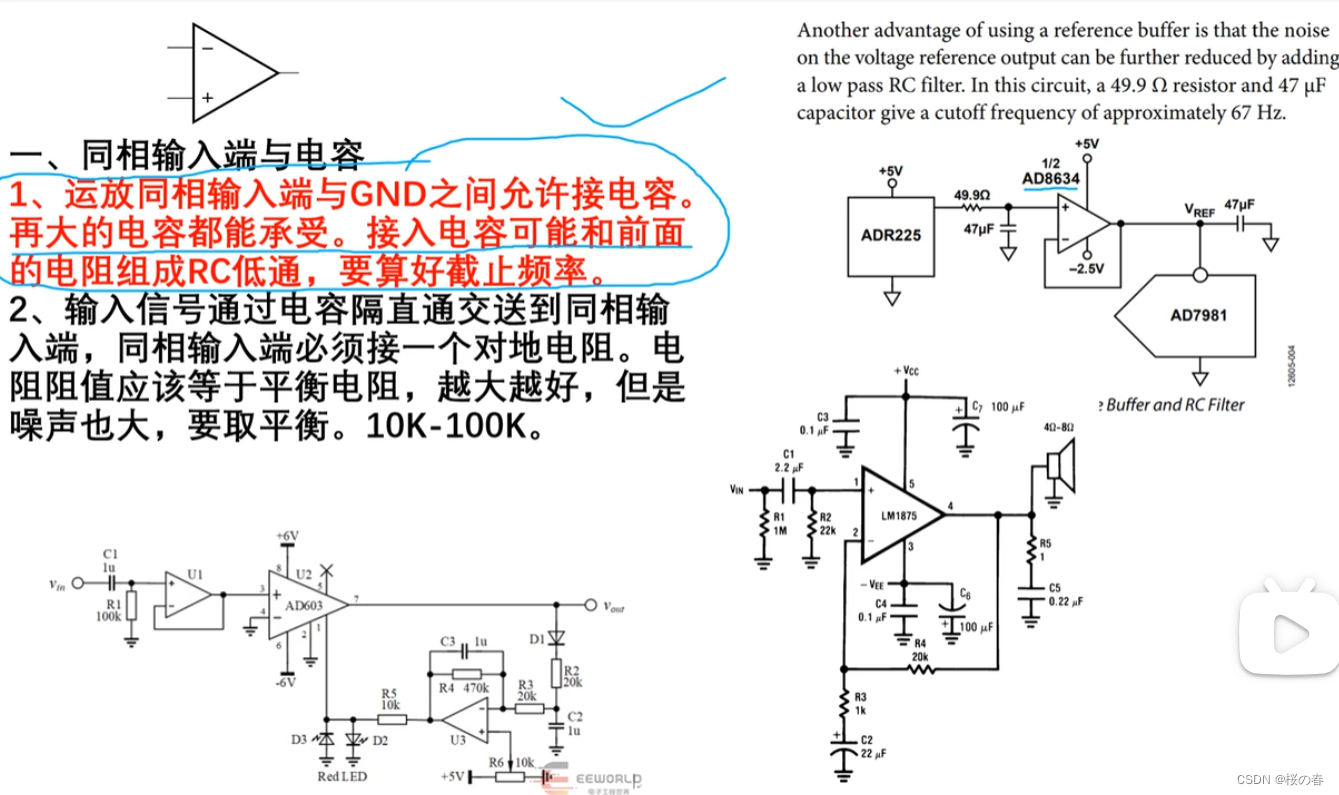

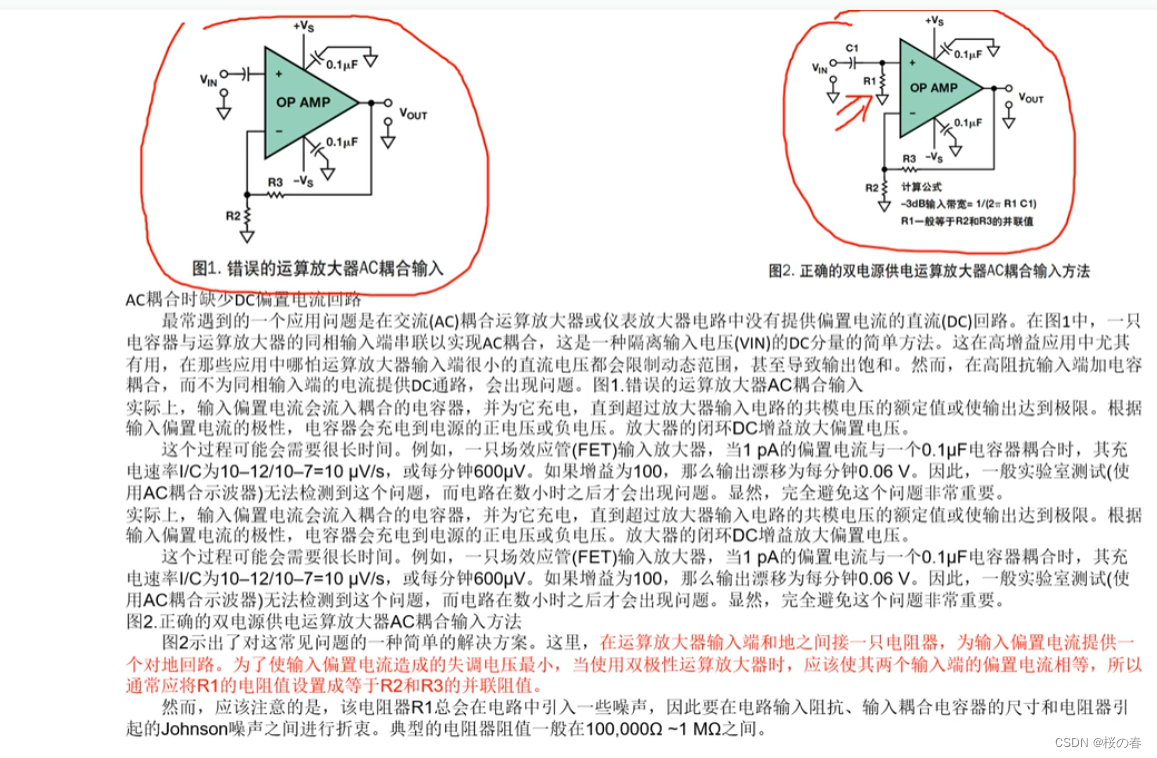

同向输入端可以随便接C到GND

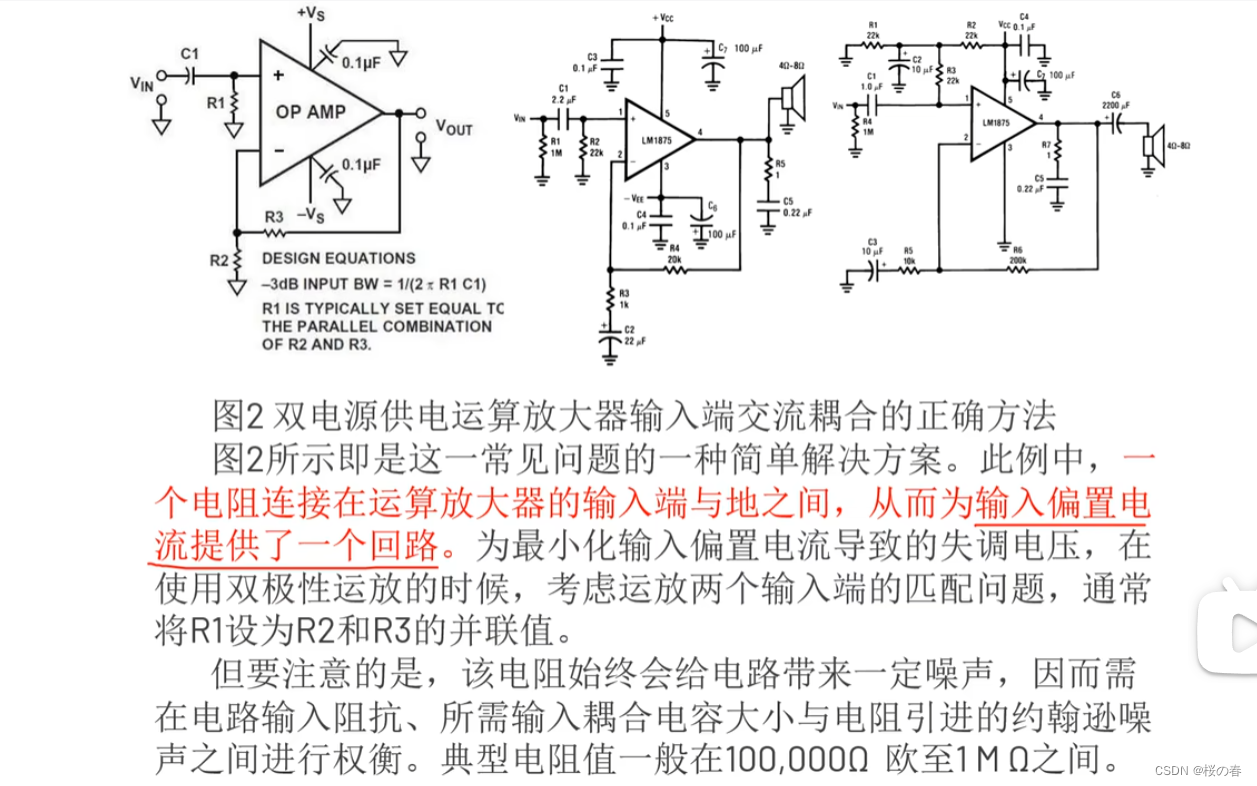

r1=r2并联r3

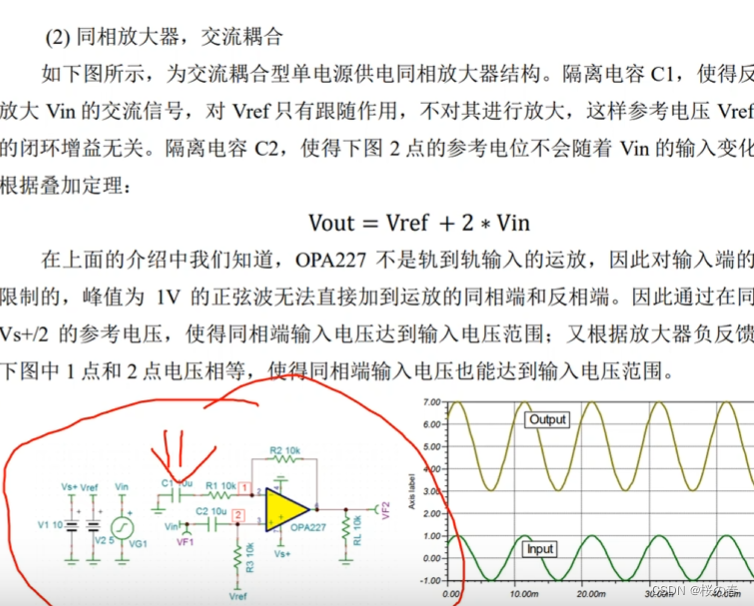

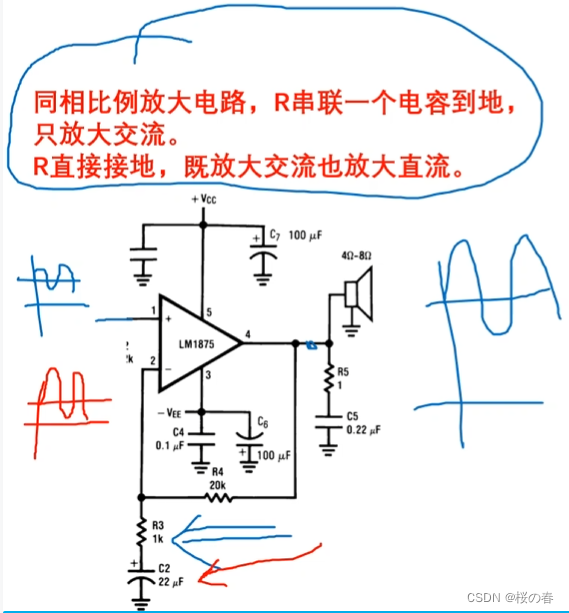

只放大输入端的直流和既放大输入端的交流和直流的使用办法

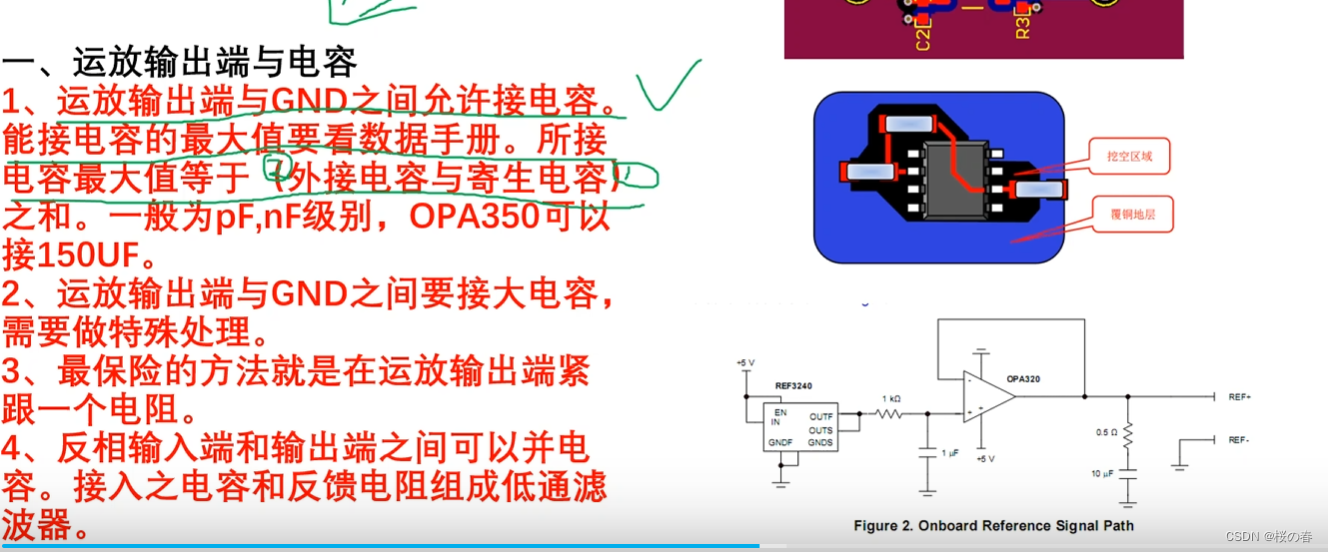

输出端的注意事项

1.输出端的总电容=外接的兼容+和GND的寄生电容

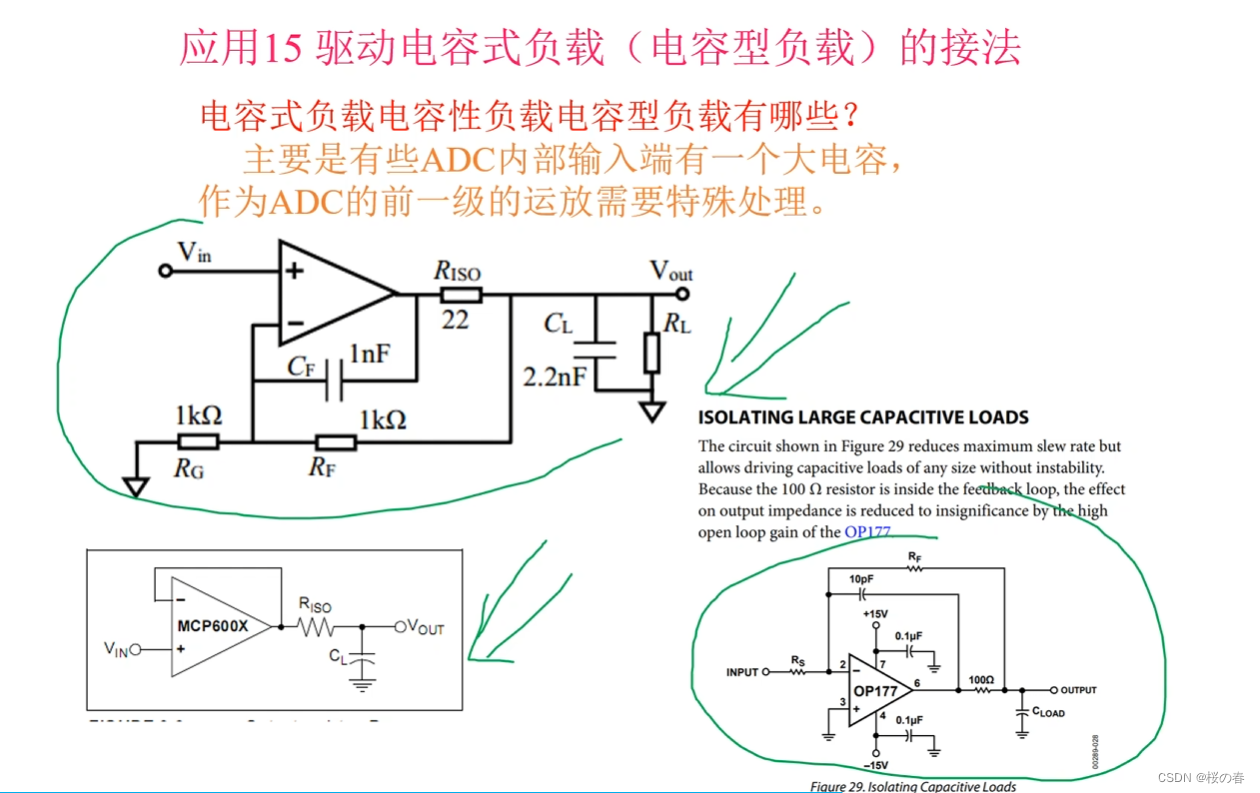

2.接了大电容的解决办法，串电阻，防止知己震荡

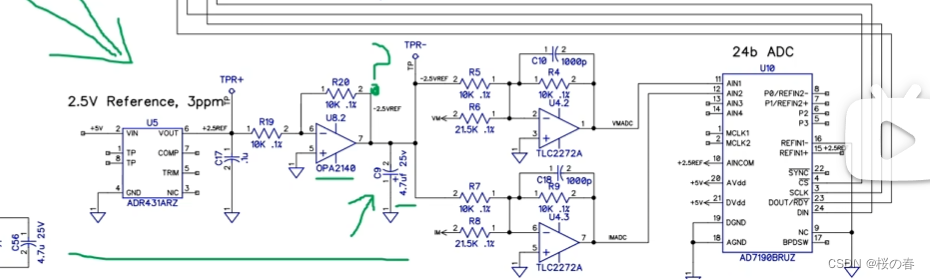

eg.错误例子

这里会有震荡，接2.2欧姆的电阻便可，同时这里的电容不能去除，为了给基准源滤波，好为adc提供一个干净的基准源

3.紧跟输出端接个小电阻

eg.

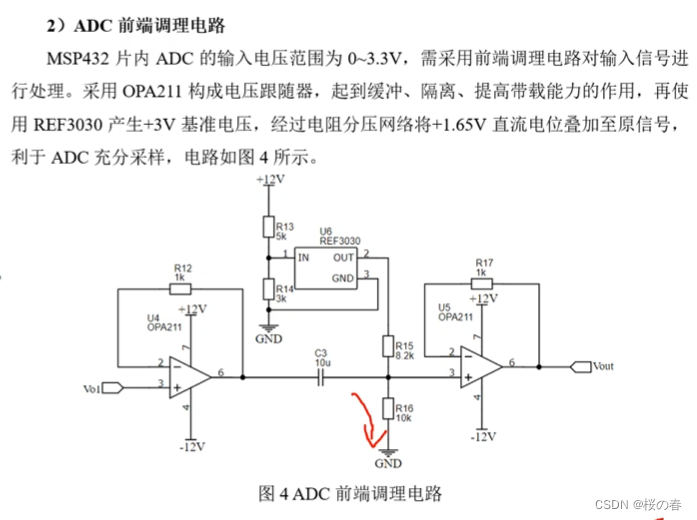

ADC前端的运放处理

实例分析

问题1：-端直接相当于接了个电容到地，引起震荡

问题2：反向输入端到处走，和顶层铺铜和底层铺铜使得寄生电容+++

解决问题1:加入r3
