卷积神经网络

1. 卷积网络的概述

1.1 卷积网络与传统网络的差别

传统的神经网络包括输入层，中间隐藏层(隐藏层可以有多层)，以及输出层，而卷积神经网络则包括

传统输入层输入784就是驶入784个像素点，而卷积神经网络输入则是输入28x28x1的一个三维矩阵。（HxWxC）

1.2 卷积网络整体架构

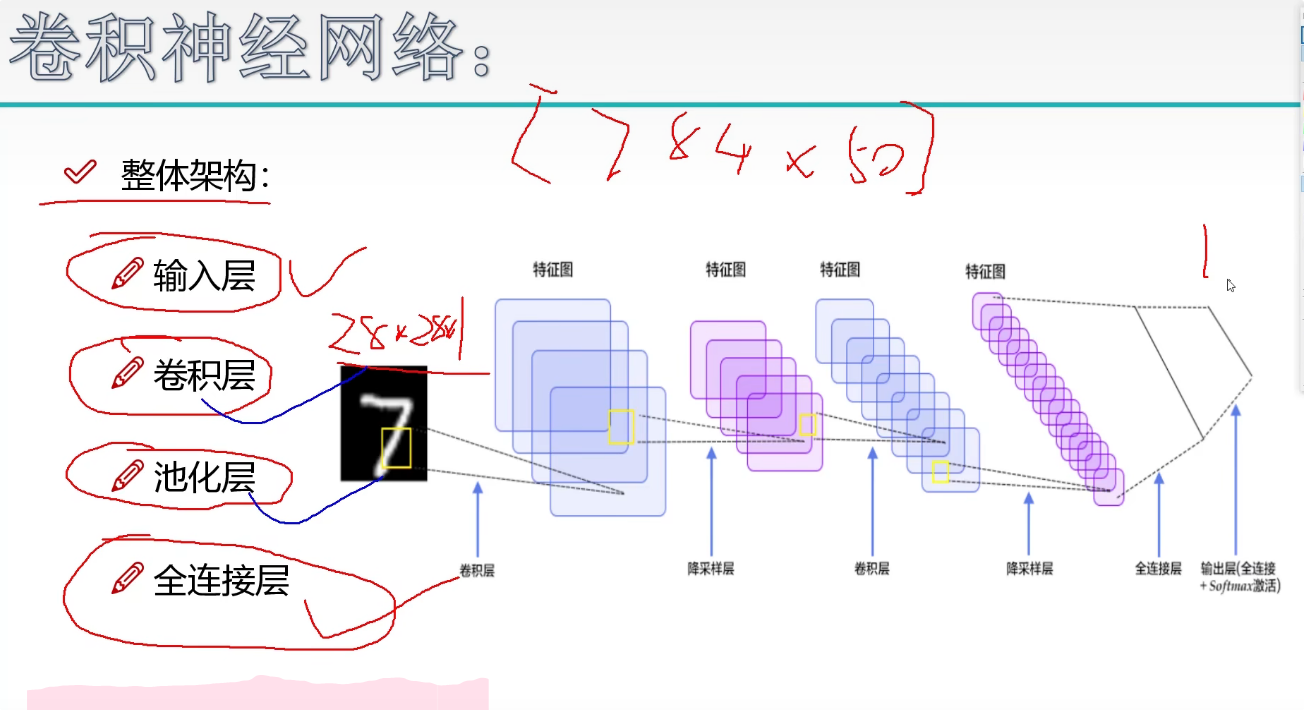

卷积神经网络的整体架构包括输入层，卷积层，池化层以及全连接层。

输入层就是输入28x28x1的一个输入数据，卷积层用于提取特征，池化层主要用于压缩特征。全连接层主要通过一个权重，把输入层和隐藏层连接在一起。

2.卷积层

2.1 卷积的作用

当我们在进行特征提取时，对于一张图片，我们对于不同地方侧重点肯定会不同。

我们在处理一张图片时，我们无法一次提取图片的全部信息，我们会把图片分成不同的部分，例如对于一只猫，我们会侧重提取它爪子的信息，它胡须的信息以及它鼻子的信息等等。

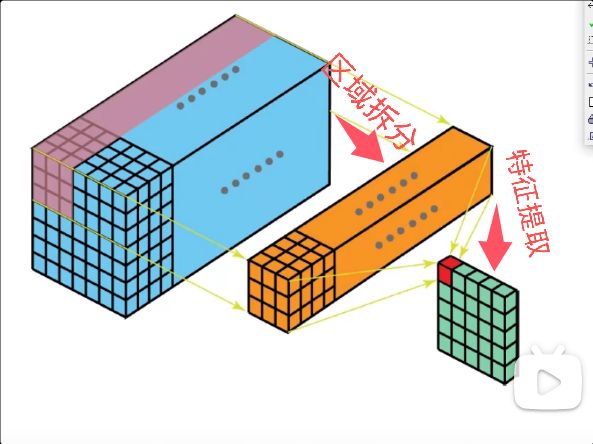

我们在使用卷积之前，我们要先把原始图像进行简单的分割，分割成多个不同的小区域，每个小区域由不同的像素点组成。我们在处理信息时，每个区域要进行不同的特征提取。

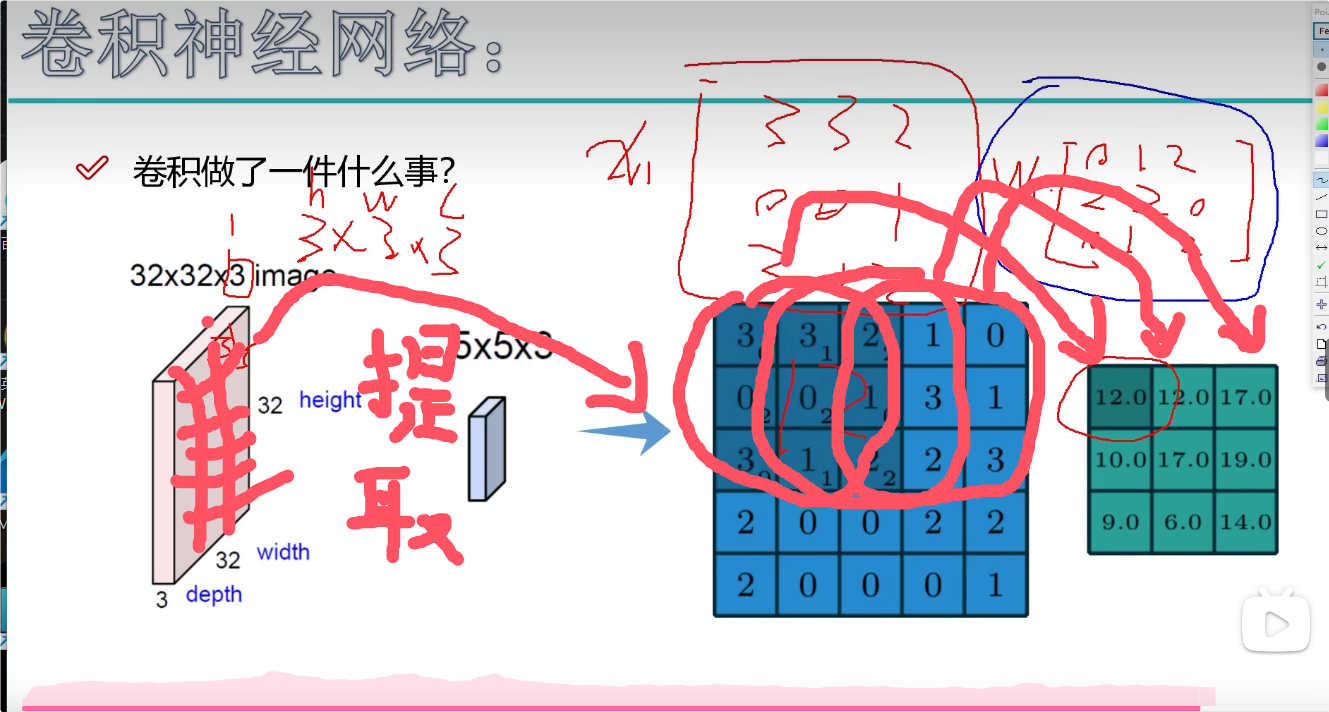

卷积的目的是在我们划分的地方来回滑动进行提取一个特征值

2.2 卷积特征计算方法

2.2.1 图像颜色通道

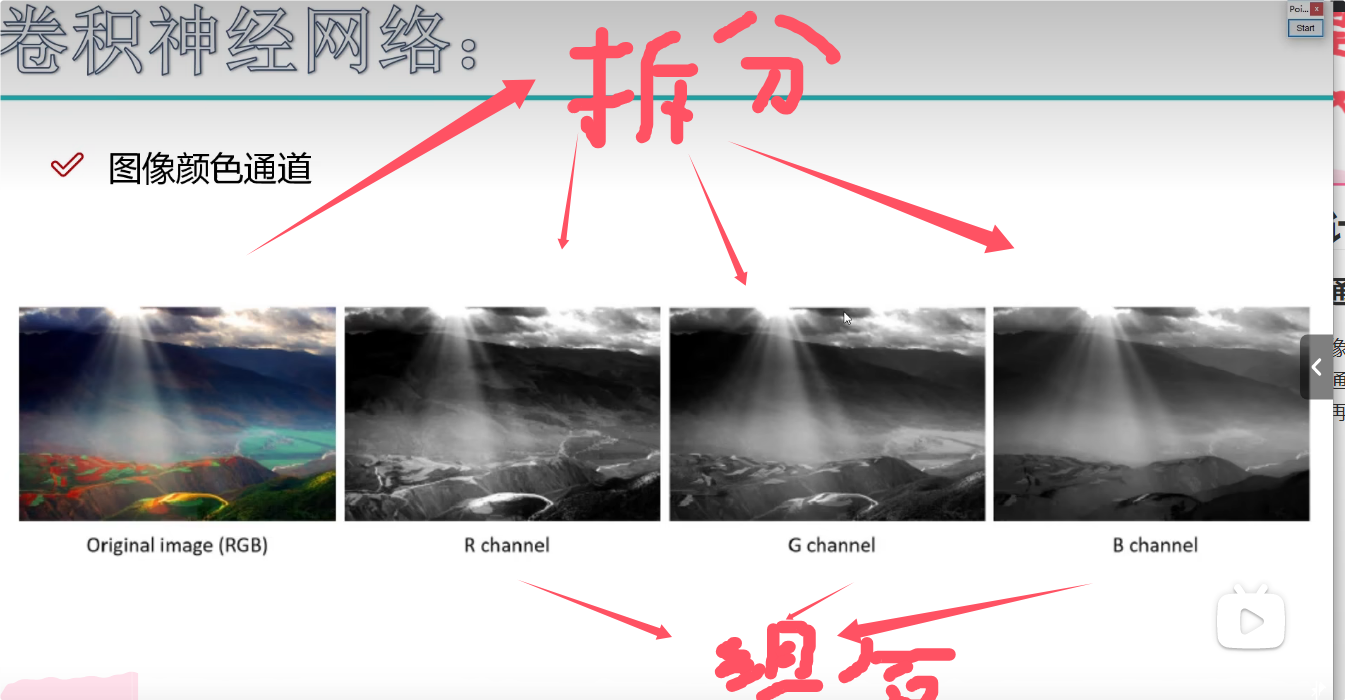

首先我们使用的彩色图像都是RGB图像，是一个三维通道。但是在实际处理时，我们需要把三个通道拆开，拆成r通道，g通道，以及b通道。最后卷积核处理完毕时，我们再去把卷积得到的结果加到一起。

2.2.2 卷积具体工作流程

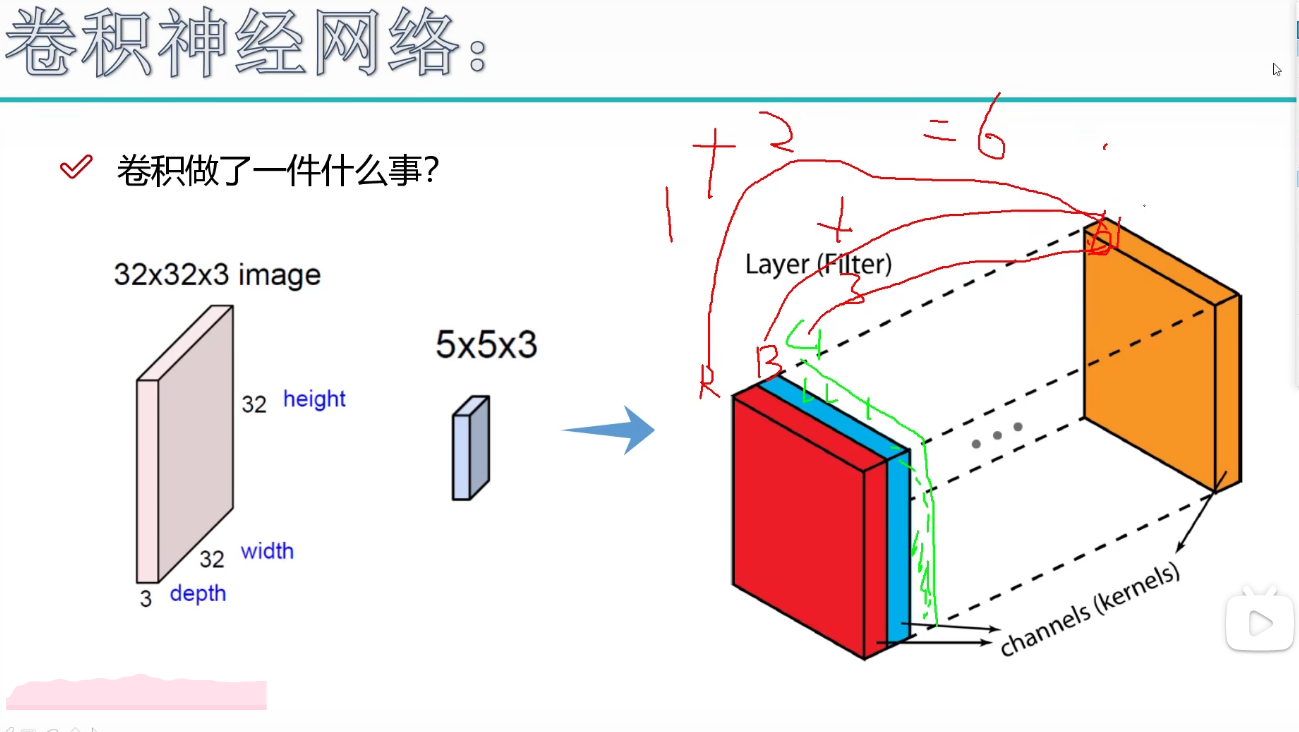

就是在处理信息，我们把图像信息进行拆分，R通道，G通道，B通道，最后把得到的结果进行组合在一起。得到一个全新的结果。

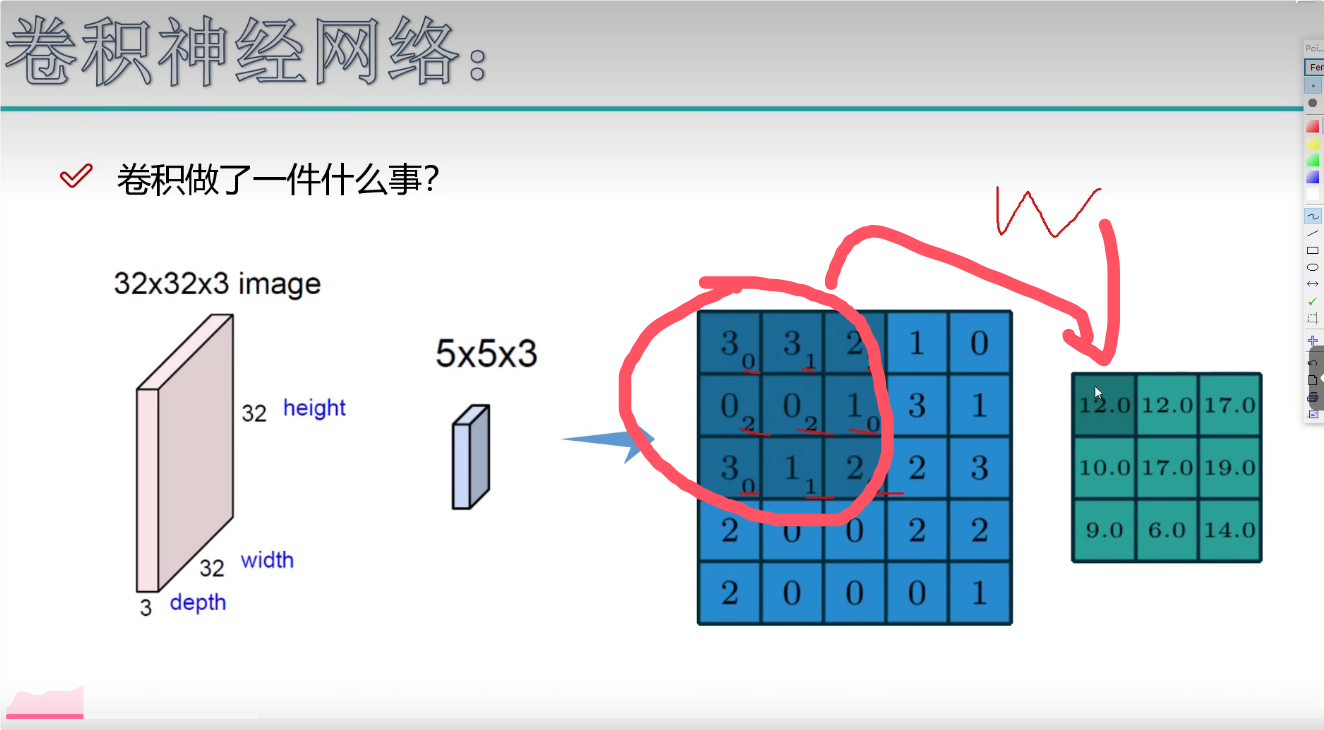

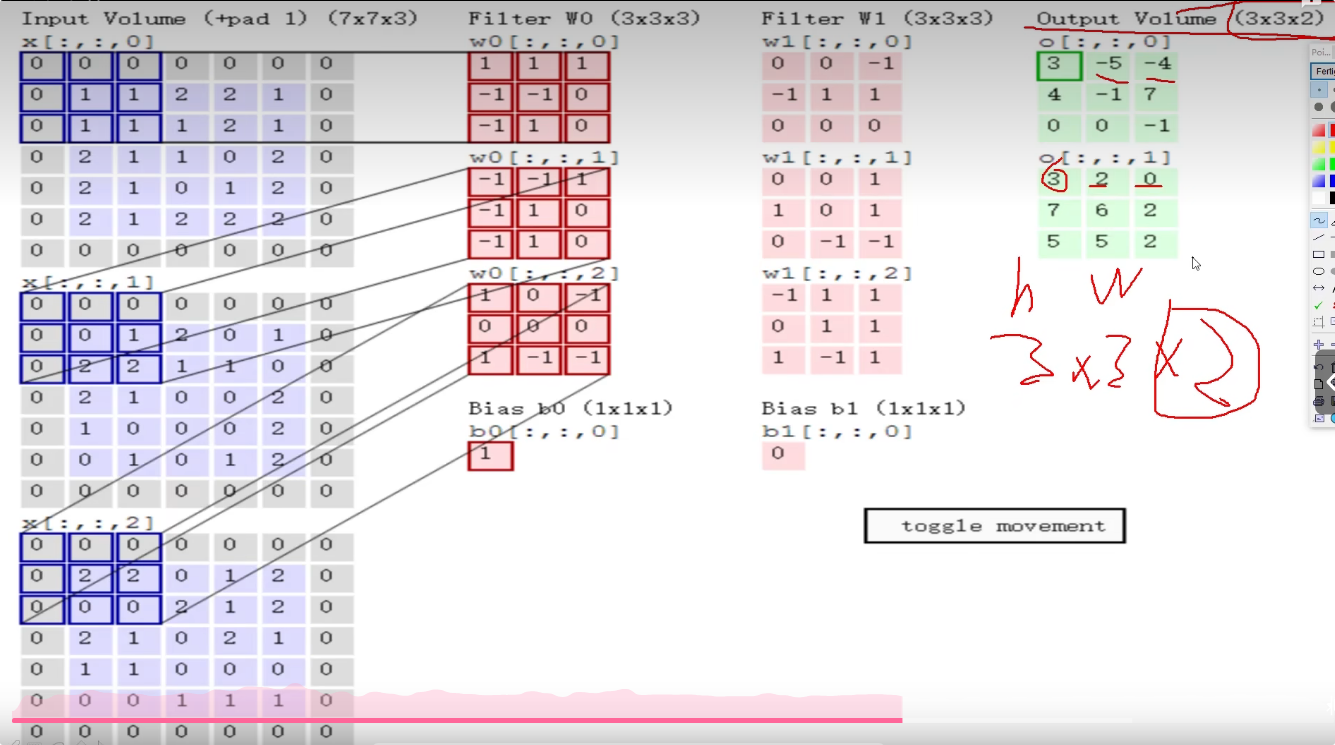

具体运算方式，就是把特征提取矩阵里的内容与卷积核内容进行乘法运算（注意不是矩阵的乘法）最后得到的结果再去相加。

我们通过上面的运算方式得到特征图。

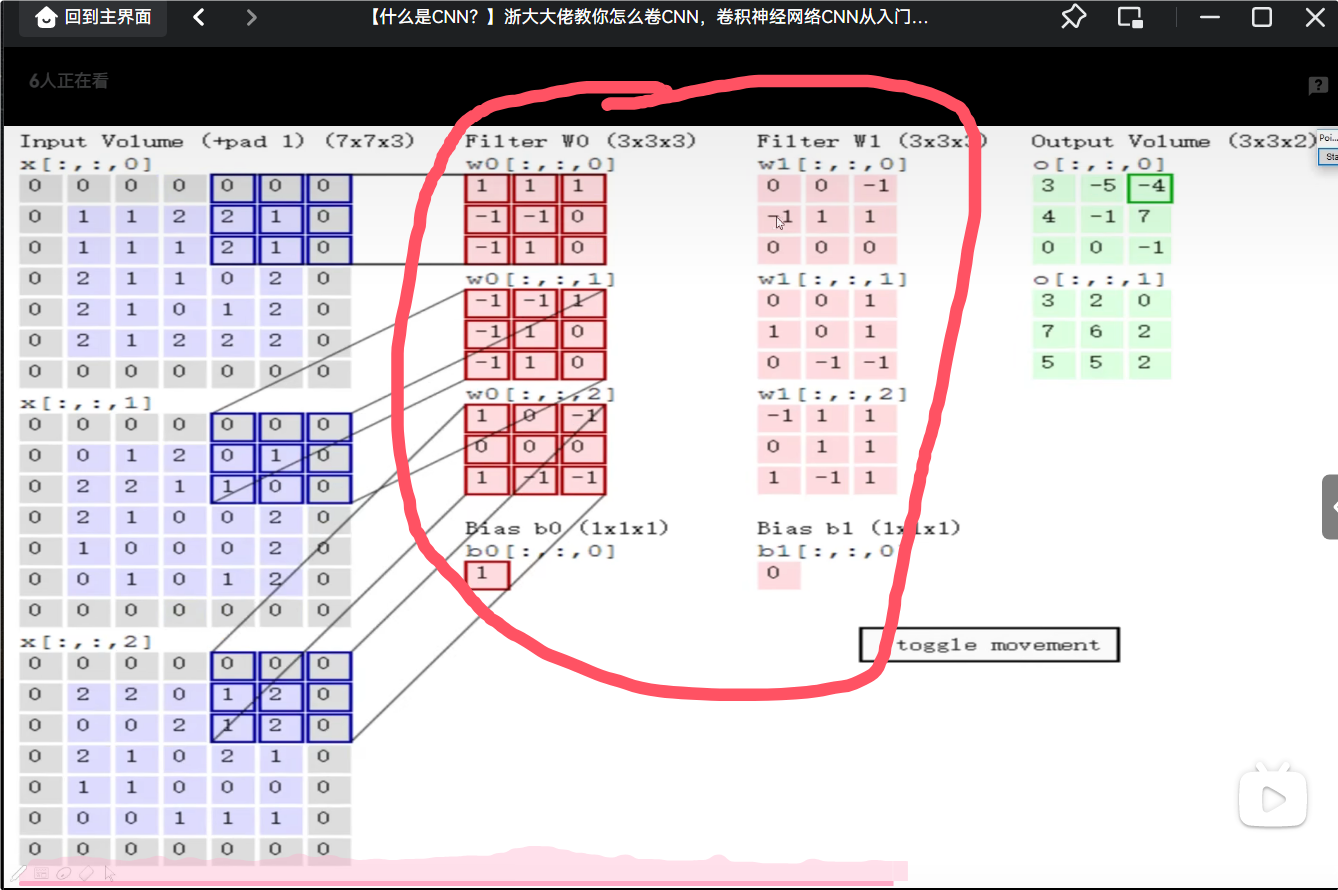

对于同一组数据，我们可以使用不同的卷积核来进行提取。例如下图，我们使用了六个不同的卷积核，我们得到结果后，我们可以得到六个特征图。下图我们使用两个卷积核去运行，得到的结果是不同的。

2.3 步长以及卷积核

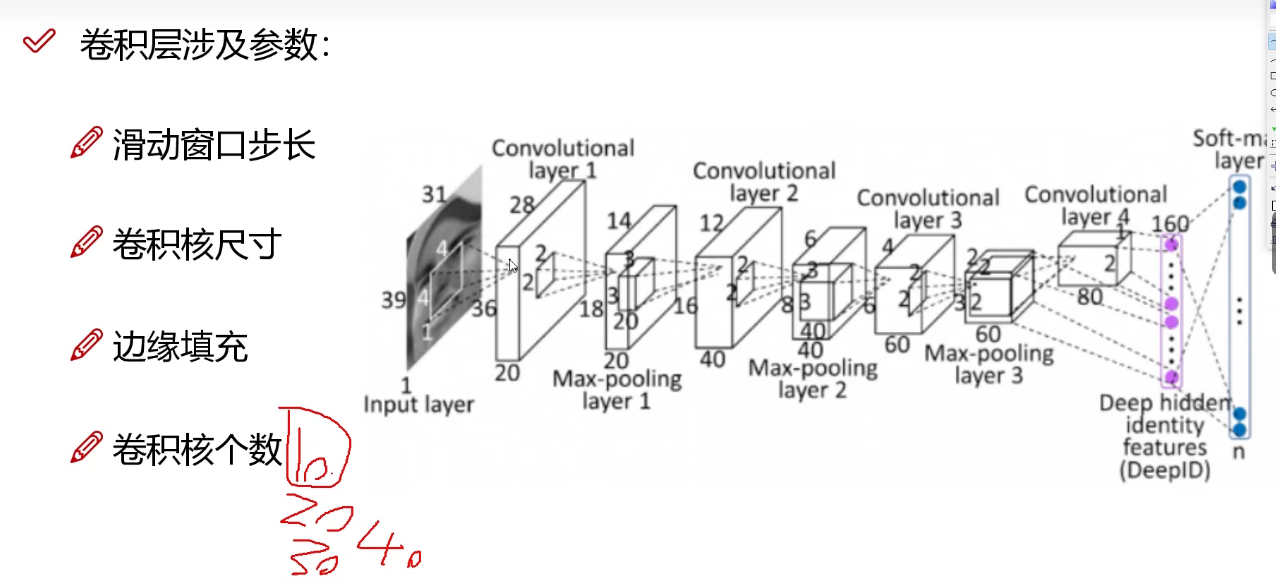

2.3.1 卷积的工作方式

在实际工作中，我们并不是卷积提取一次信息就能够完成实验的。一般我们会先提取低水平特征，然后对低水平特征提取到高水平特征，最后才能训练分类。

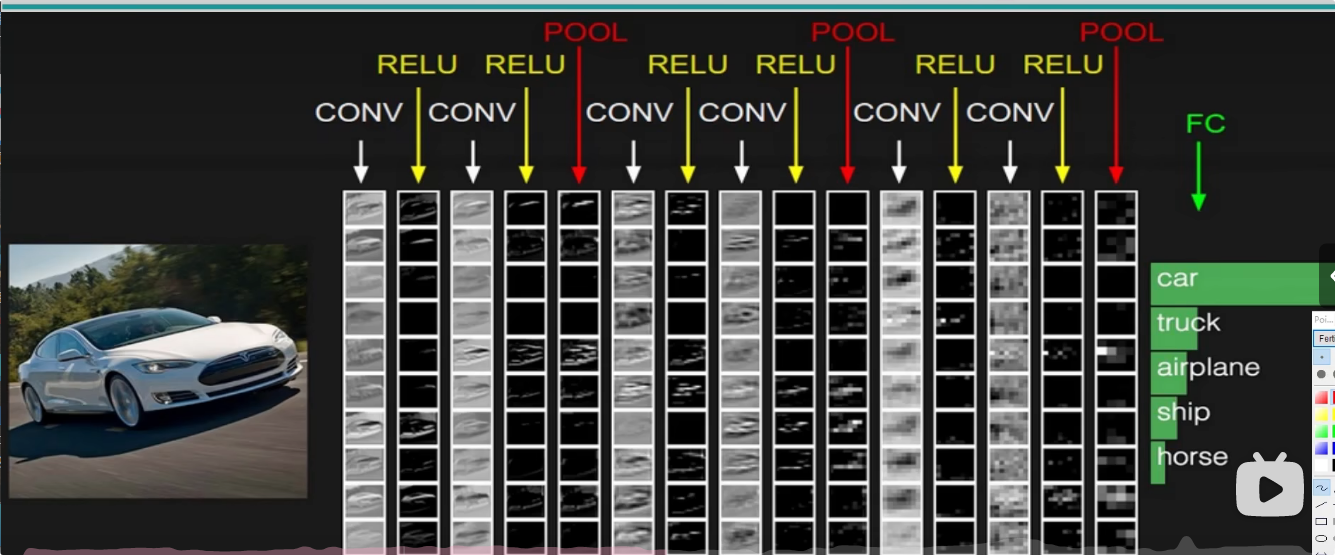

我们对一个图片进行特征提取，对提取出的特征图继续进行特征提取，再进行特征提取，如此循环。

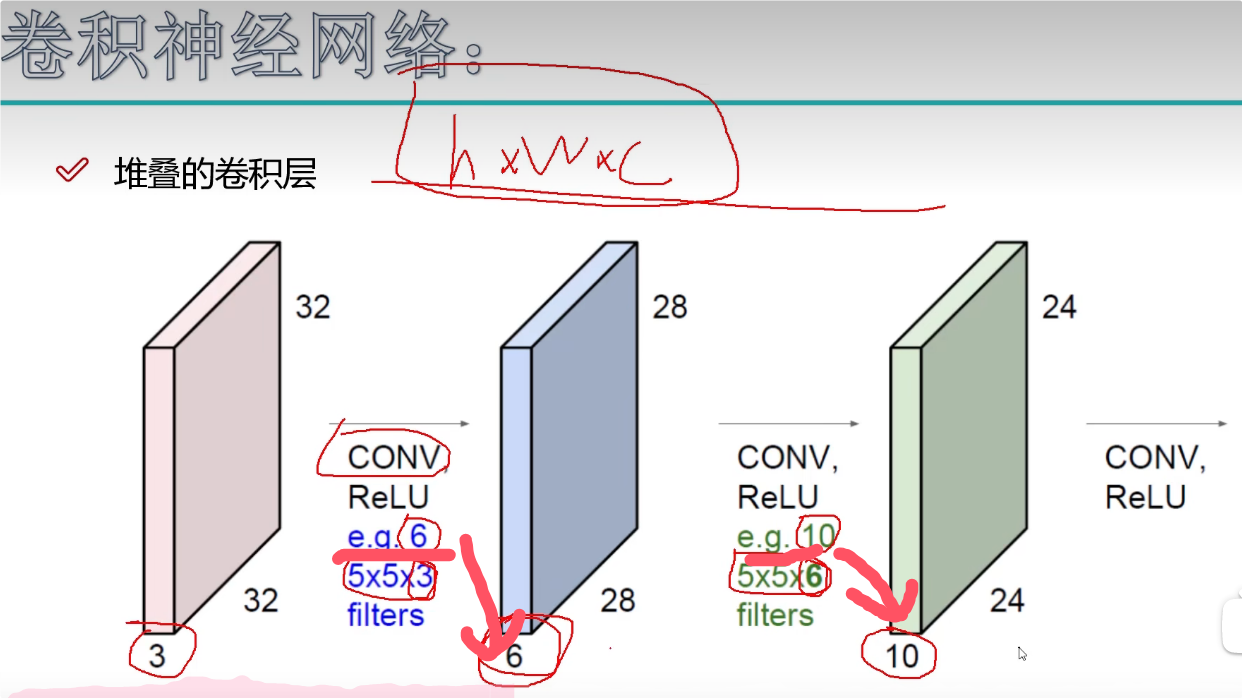

下图中，eg是卷积核的数量，我们卷积之后特征图的深度和卷积核的数量相同。

2.3.2 滑动窗口的步长

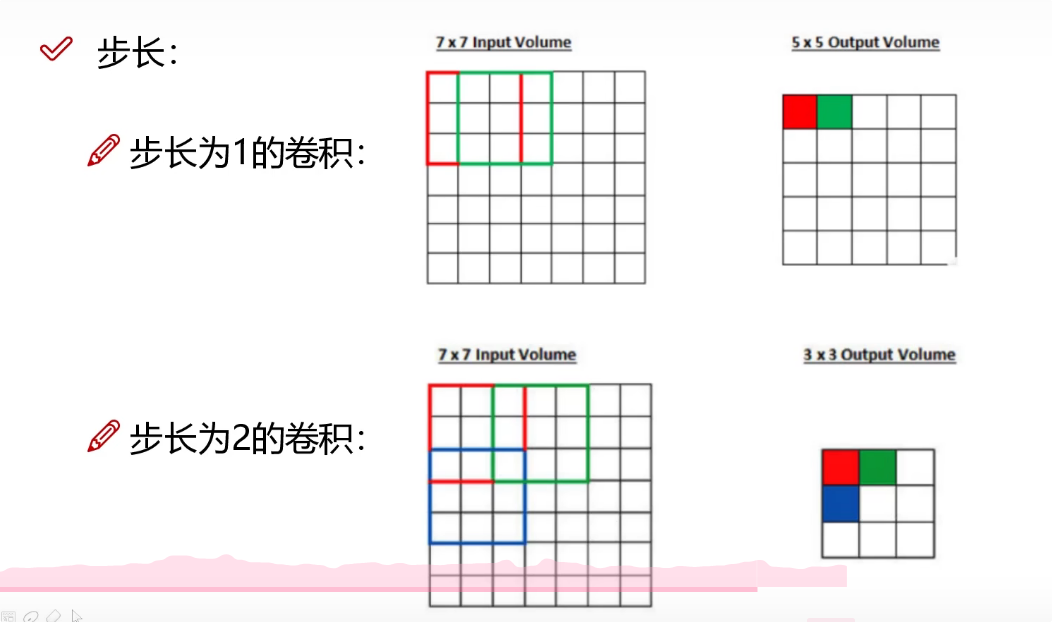

步长代表每次滑动的长度，步长为1，则代表每次滑动一个单元格，步长为2则是每次滑动两个单元格。步长越小得到的特征图也就越大。

当我们步长较小时，我们慢慢地提取特征，细腻地提取特征，得到的特征比较丰富。但是计算效率慢。

当我们步长较大时，我们快速地提取特征，大刀阔斧地提取特征，得到的特征比较模糊。优点就是计算效率快。

2.3.4 边缘填充

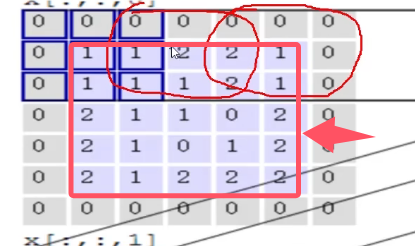

就是在正常处理信息时，我们在处理图像边界时，在读取信息时，由于矩阵滑动是连续的，所以在读取信息时，就会有些数据被读取两次，有些边缘信息只被读取一次。越往边界的数据他被读取的次数就越少，越往中间的数据他被读取的次数越多。此时我们就需要进行边界填充。例如下图红框外全是边界填充的内容。边界填充可以弥补边界信息利用不充分的问题。

2.3.5 卷积核个数

就是我们要得到多少个特征图，就设置多少个卷积核，我们需要十个特征图就设置十个卷积核，我们需要二十个特征图就设置二十个卷积核。但是要注意 每个卷积核信息都是不同的。

2.4 特征图的尺寸与参数共享

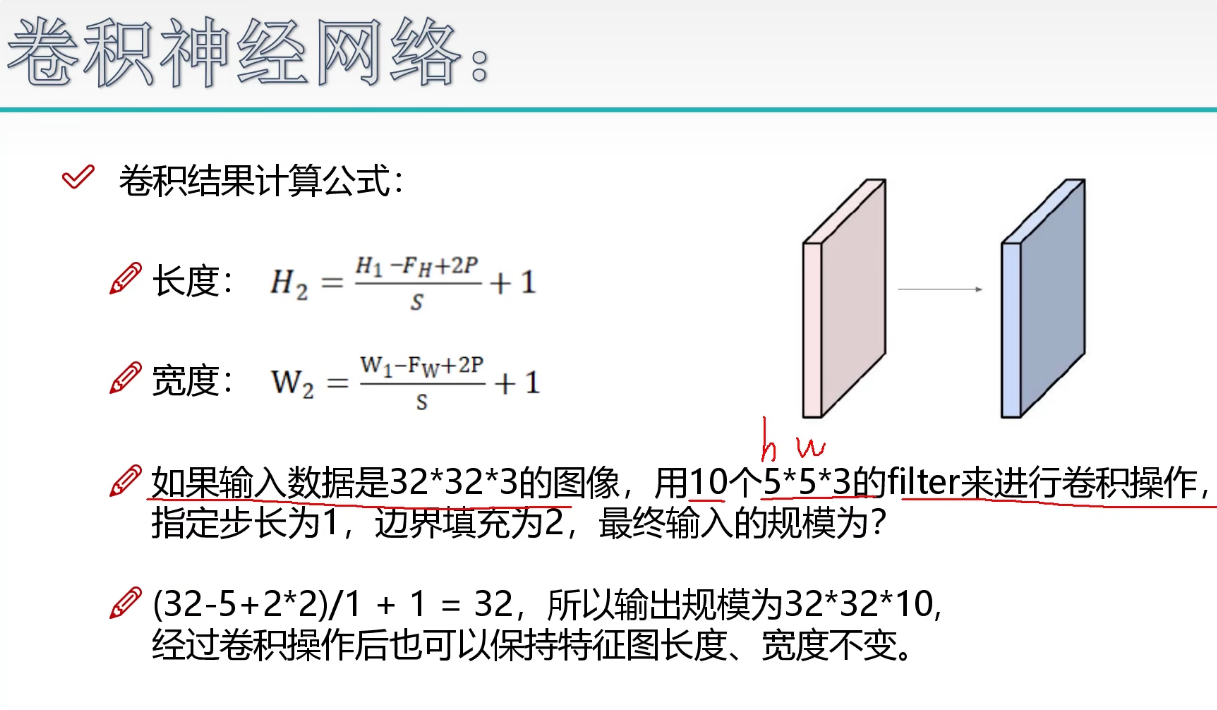

特征图的大小取决于划分区域的大小，具体计算结果如下。

理论上说，对于不同的区域，我们使用不同的卷积核会更好一些，但是这会导致我们的计算量过大。

所以我们使用相同的卷积核，这种情况我们成为参数共享。（就是用同样一组卷积核来进行特征提取）卷积核不变。

3. 池化层

池化层中没有设置任何矩阵的运算。

池化层的主要目的是压缩特征。

卷积层提取特征之后，并不是所有的特征都特别重要，池化层则主要是进行特征。

列入下图，池化层的作用就是把卷积层得到的特征图进行特征提取。

在处理信息时，池化层只能改变特征图的长和宽，并不能改变特征图的大小。

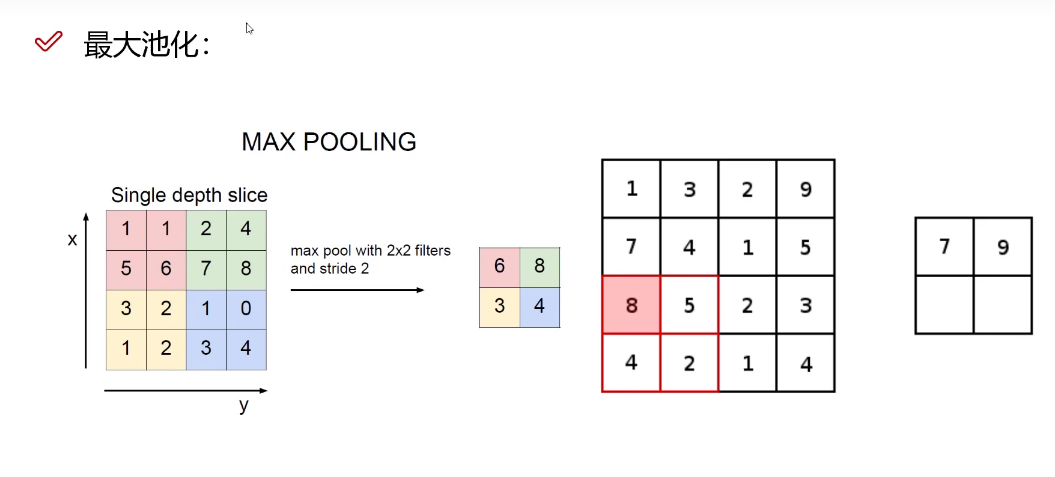

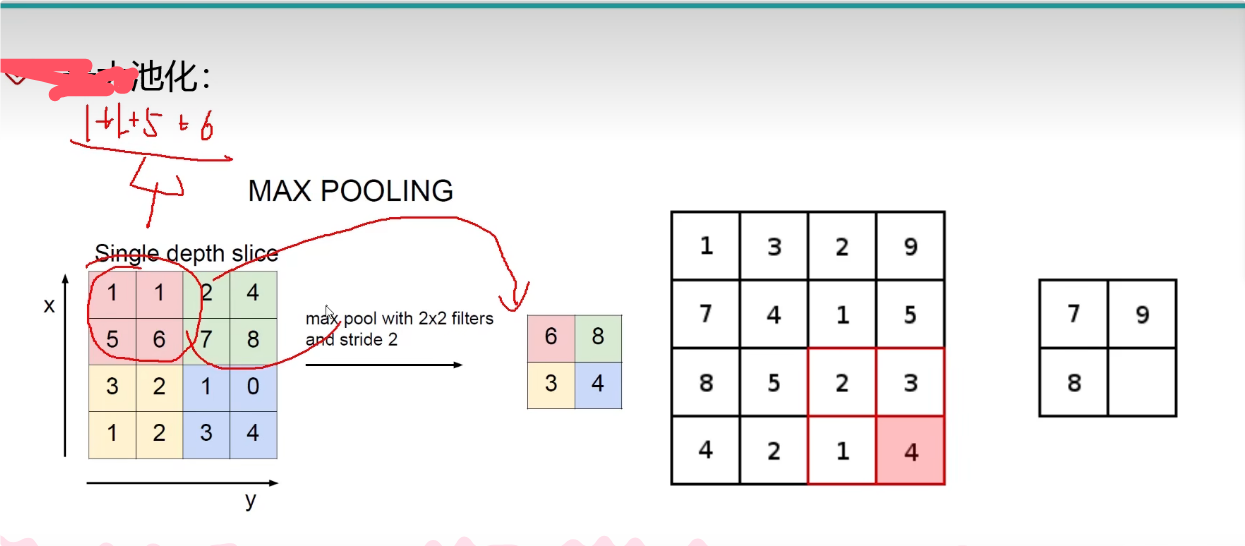

最大池化，每次压缩特征图的最大值。

平均池化选取平均值（效果不好）

4. 全连接层

基本每一个卷积层后面都会跟一个激活函数。

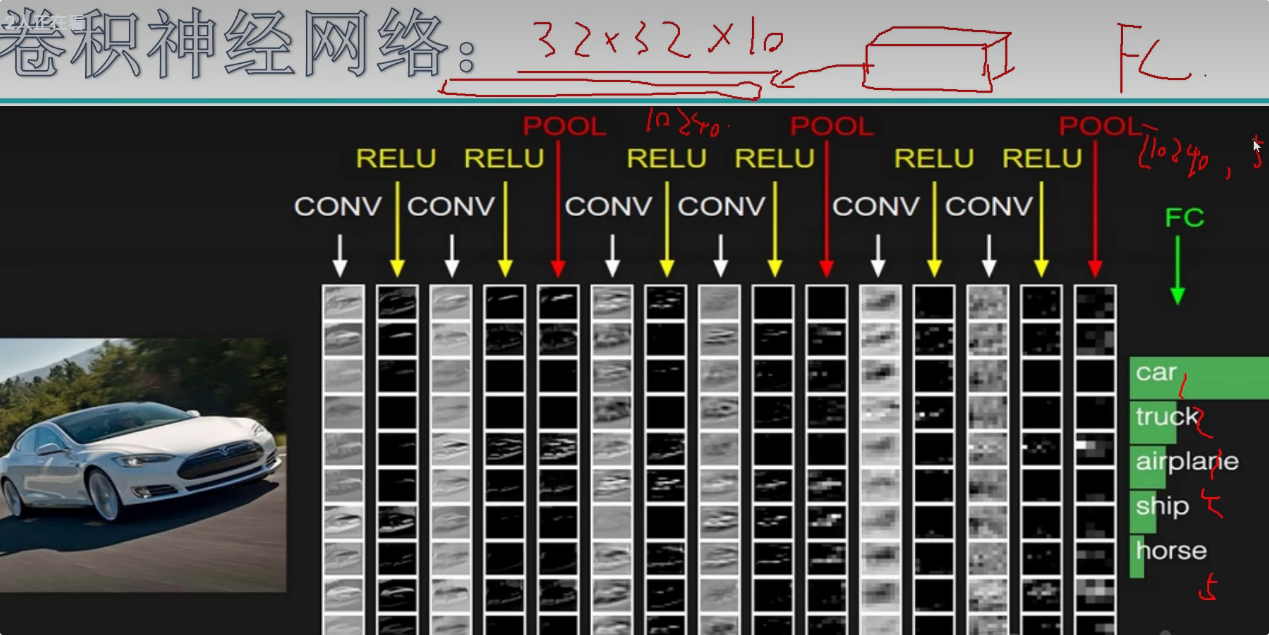

假设我们得到的是32x32x10的一个类别，最后依靠全连接层来进行分类。

全连接层只能链接一维的数据，我们分类的类别是5，所以输入的数据为（10240,0,5）。（就是把10240数据转化为5个物品的分类概率）

5. 经典网络架构

5.1 Alexnet网络结构

非常老的卷积神经网络，目前使用不多。

第一层使用了11x11的卷积核，所以提取特征效果不好，步长为4，步长太大了，不能细致提取特征。pad（边界填充）为0，这种情况也不常见。

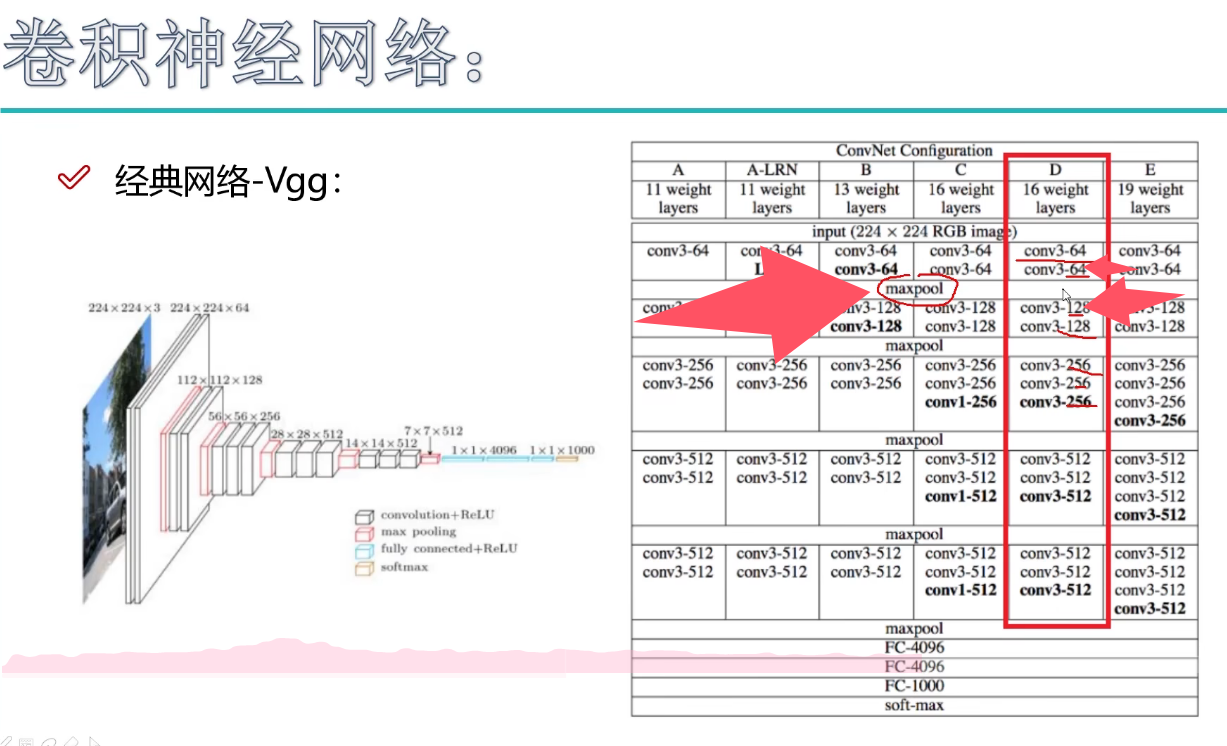

5.2 VGG神经网络

和前期网络相比，它的卷积核比较小。

它有一个特点，就是当我们使用池化层之后，会损失一些信息，此时VGG增加了特征图的个数，进行信息的弥补。

和Alexmet网络相比，Vgg神经网络的深度更深一些，并且卷积更细致一些，以及神经网络运算时间更长一些。

5.3 残差网络

研究人员在研究神经网络时发现并不是说卷积层的深度越深，实验效果就越好。因为后面的卷积层提取的是前一个卷积层的特征，我们并不能保证每一次卷积层的卷积效果都特别良好。于是 研究人员又研究了残差网络。

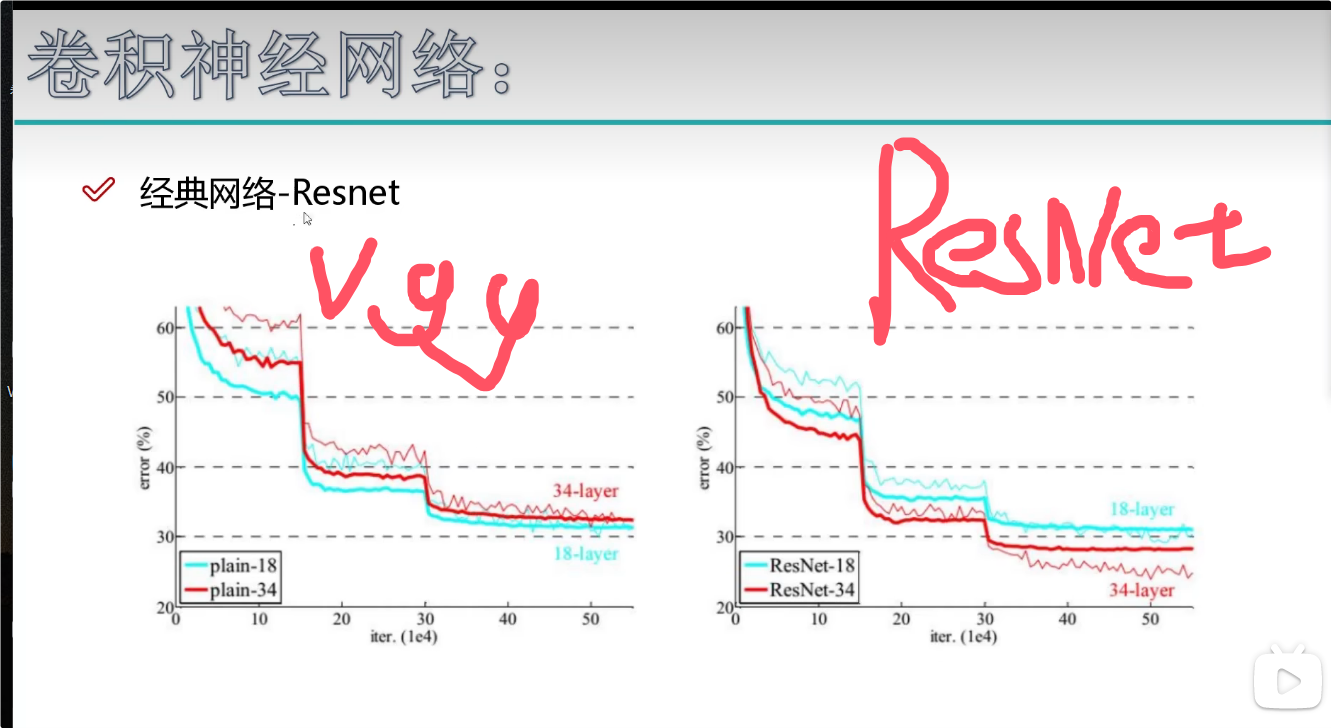

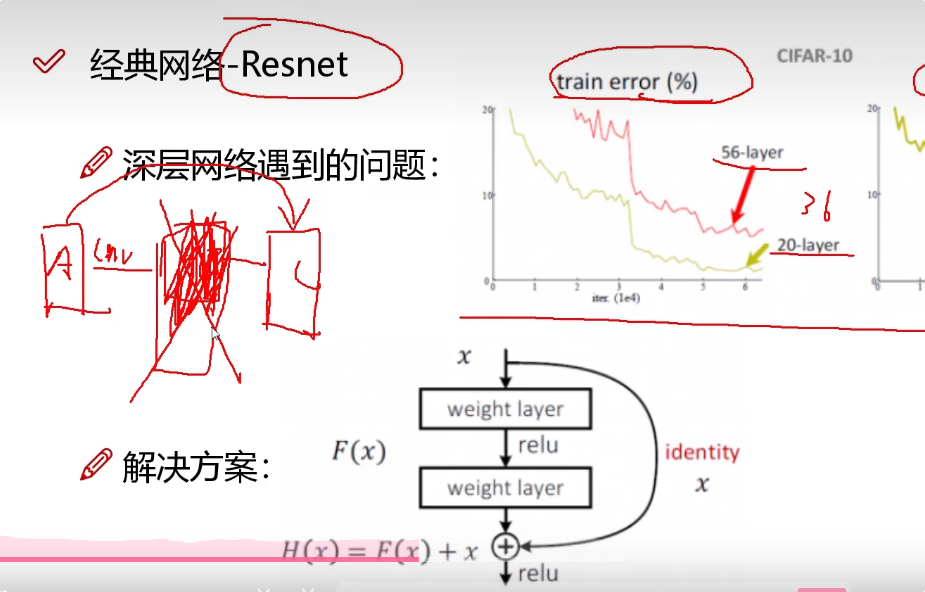

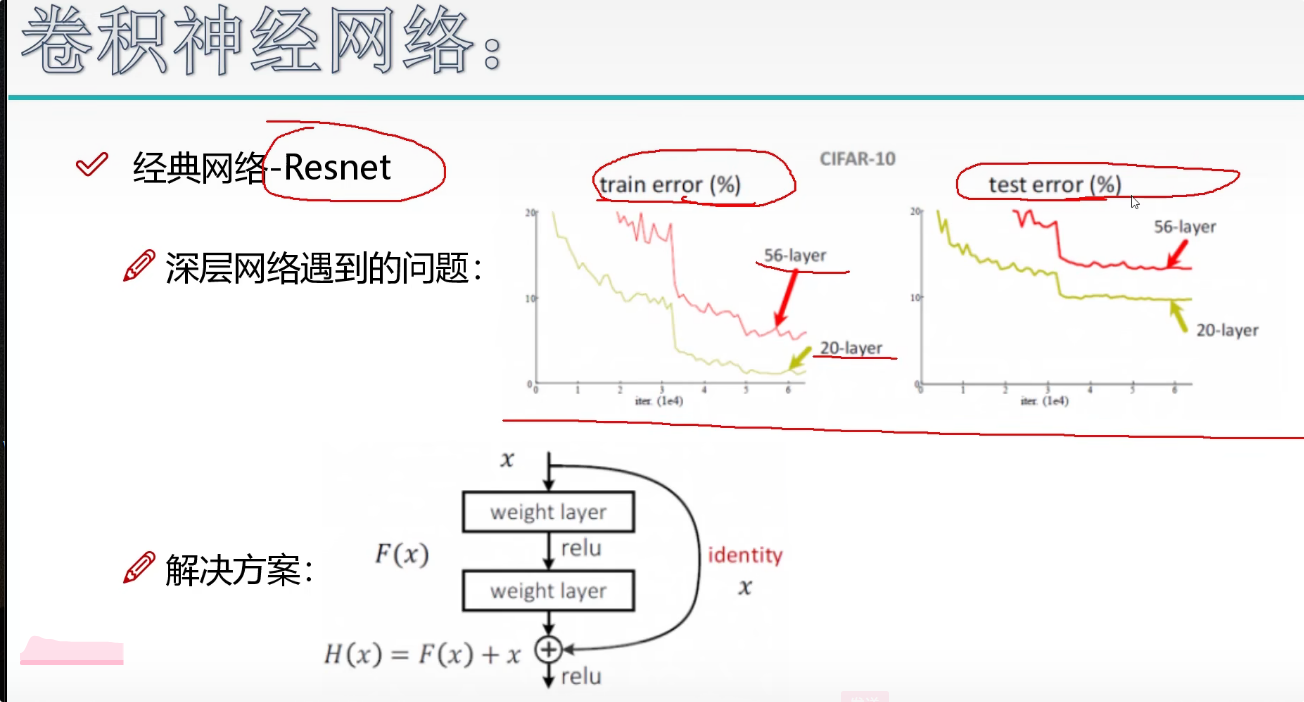

从下面的图像我们可以看到20层的效果明显比56层的效果要好。所以研究人员设计了残差网络。

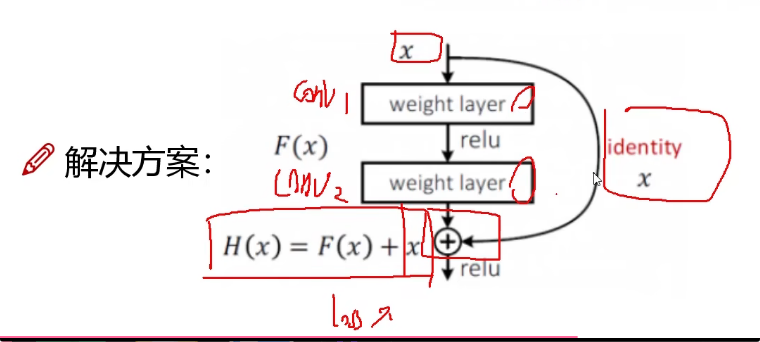

研究人员增加了一个同等映射的问题，就是我们知道一个卷积层的效果不好，我们就把他的权重设置为0，我们不适用效果不好的层。如果b效果不好，我们直接把a的数据传入到c，这样可以增强神经网络的能力。

我们把效果不好的层次选择权重设置为0。下面公式的x就是一个保底机制，它能保证我们的神经网络一直训练之后，结果不会比原来差。

改造后，层数越高，它的准确性越高。

#
