搭建keil环境、编写一个STM32汇编程序

一、搭建keil环境

1. MDK软件的安装

1.1 MDLK5的下载
keil官网网址下载http://www.keil.com/download/product

1.2 安装过程

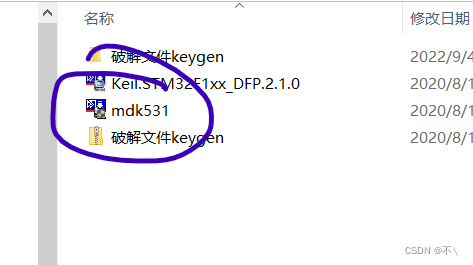

下载完成后，点击安装包

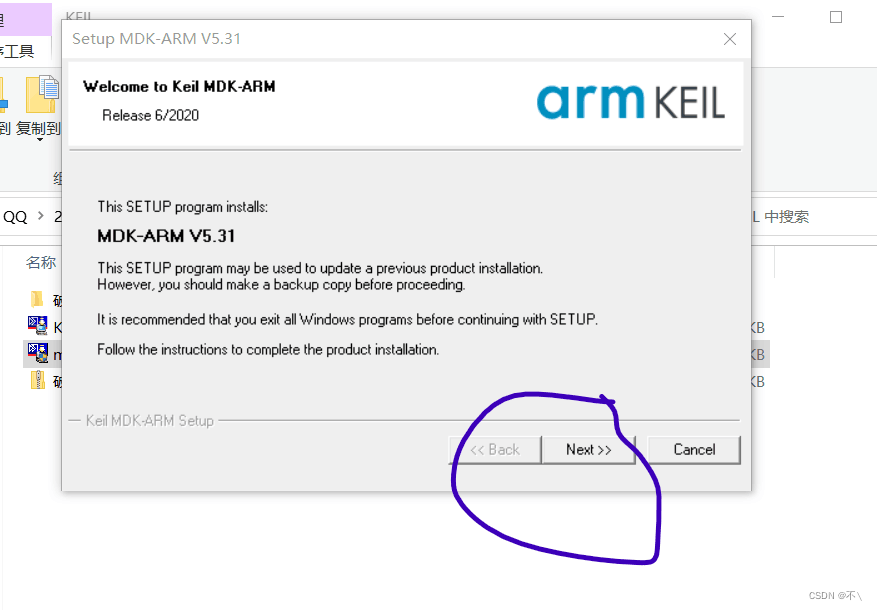

点击“next”

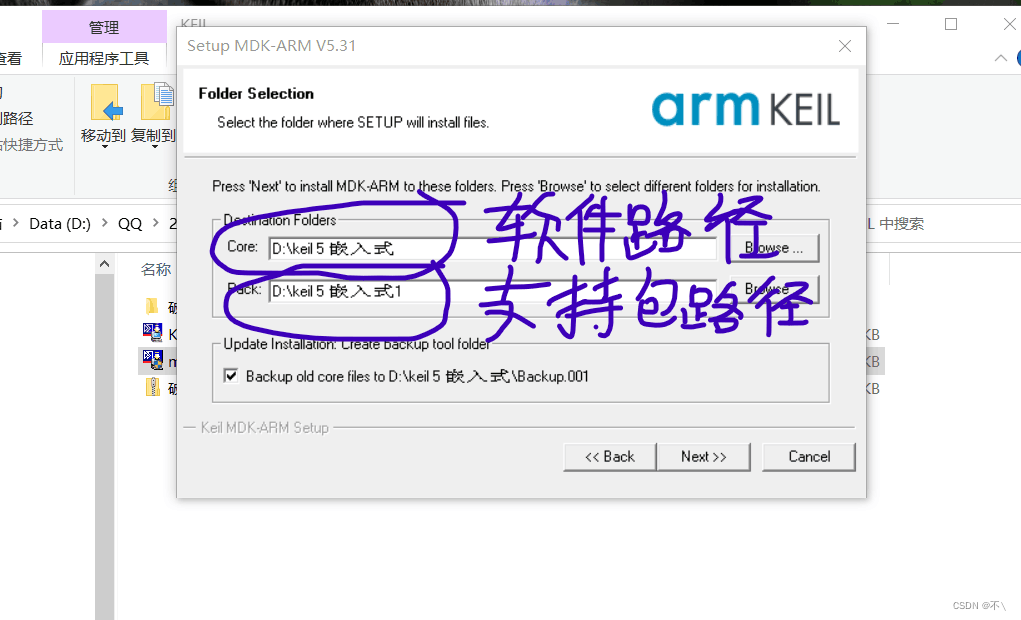

路径自己选。

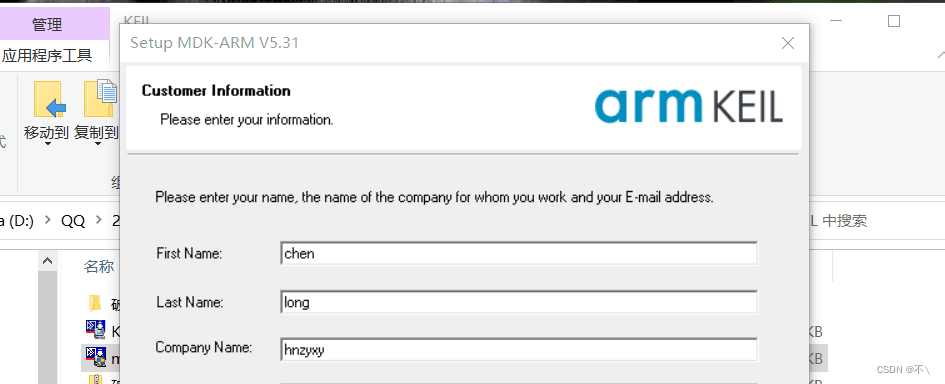

注册信息也自己填。填好之后，点击“NexT”等待安装完成即可。

1.3 注册

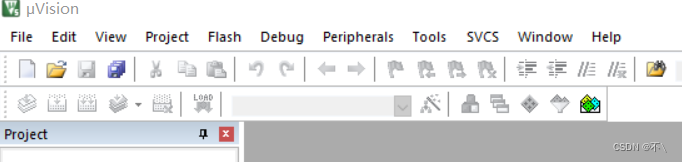

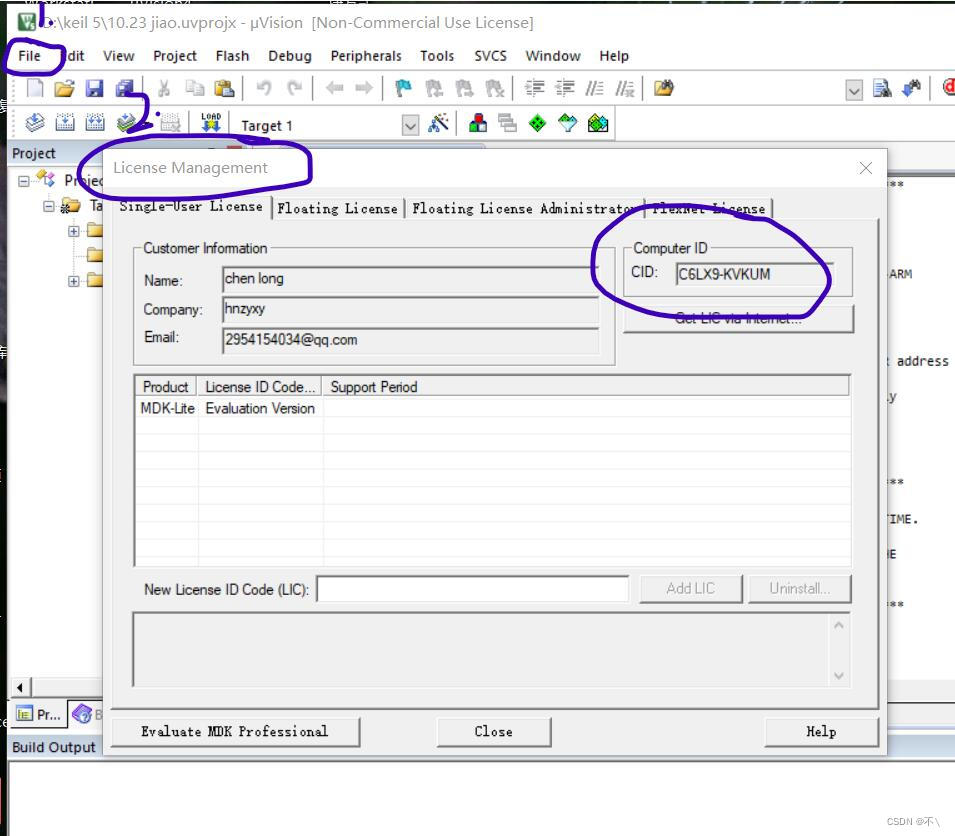

打开keil，点击file，选择“license Management",复制CID号码。

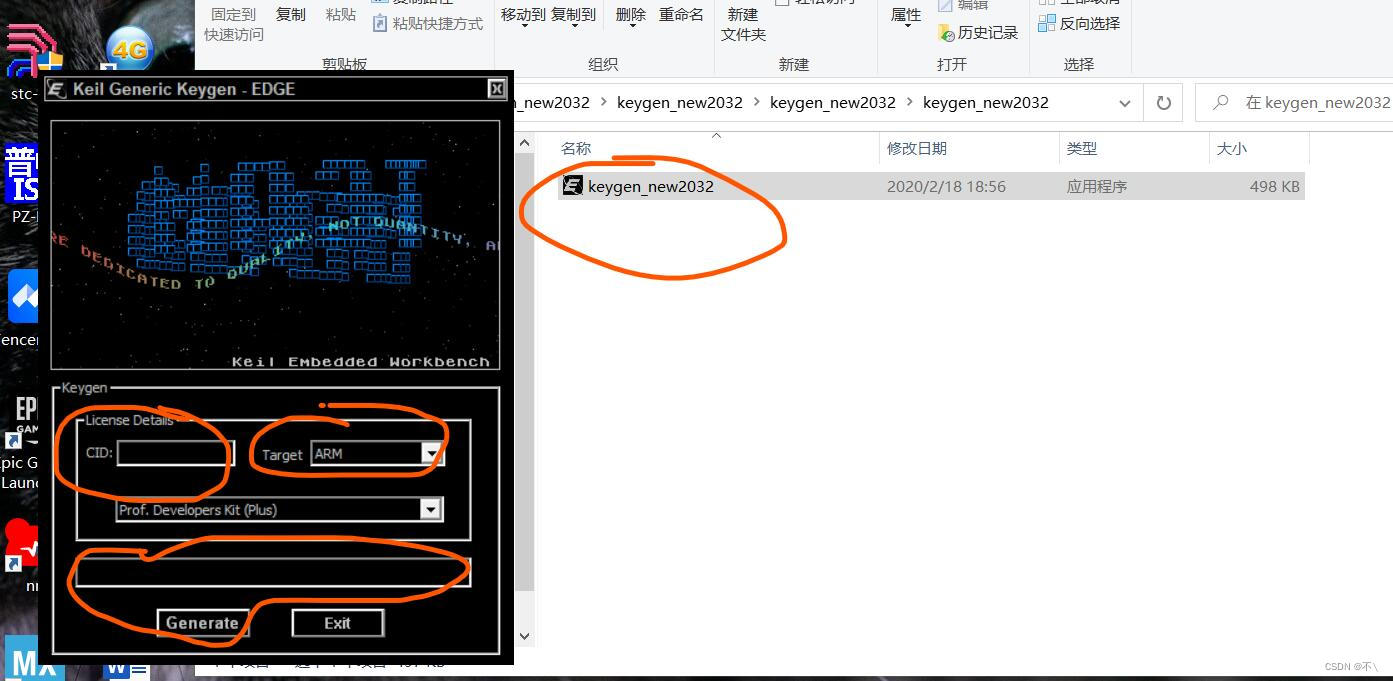

在安装包中，找到kegen_new2032,打开该文件夹，点击运行里面的程序

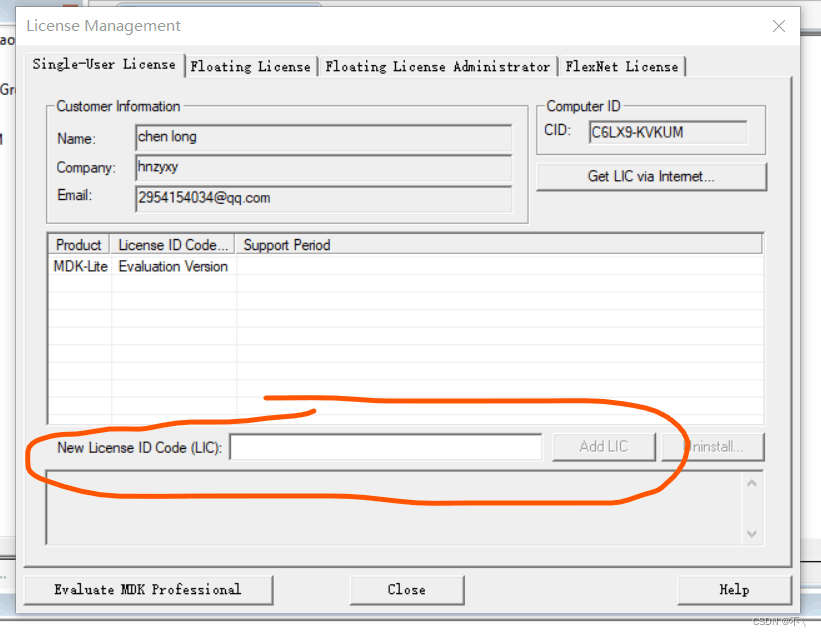

点击”Generate“，再复制”Generate"生成的号码。复制粘贴至

完成。
2. 安装支持包
支持包下载地址
http://www.keil.com/dd2/pack

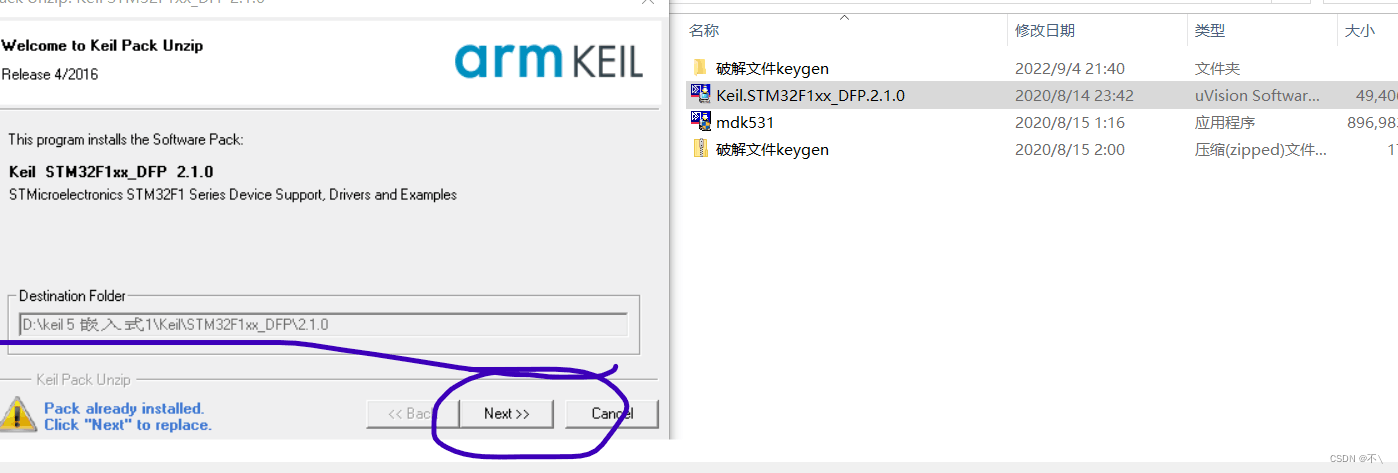

下载完成后运行该包：双击“Keil.STM32F1xx_DFP.2.1.0",
再选择”NEXT“等待安装完成即可。

二、STM32汇编程序

1.新建工程
点击Project，new project

2.配置环境
设备选择STM32F103ZE

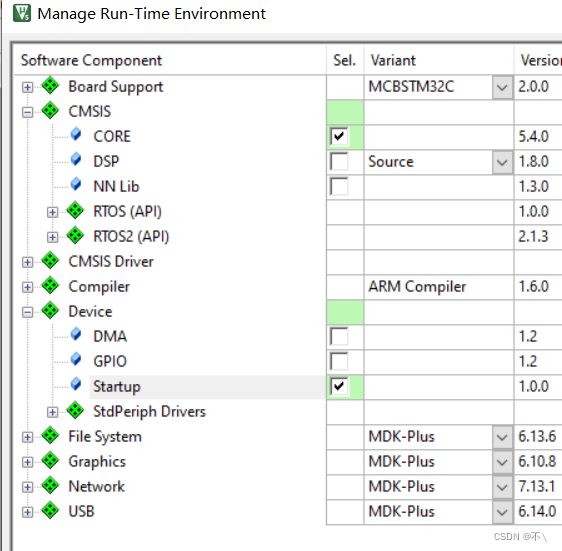

运行环境

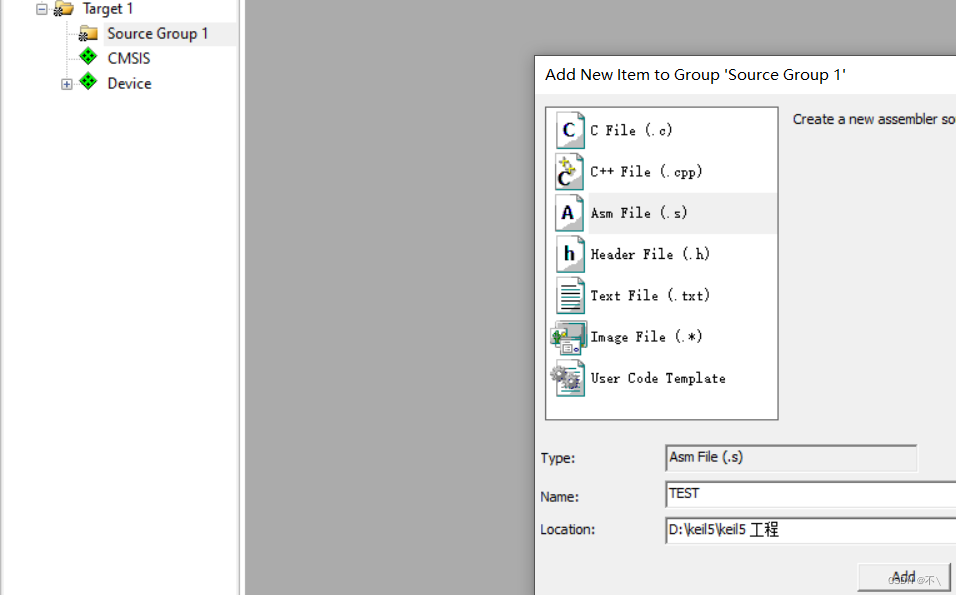

添加源文件
选择Add New Item to…

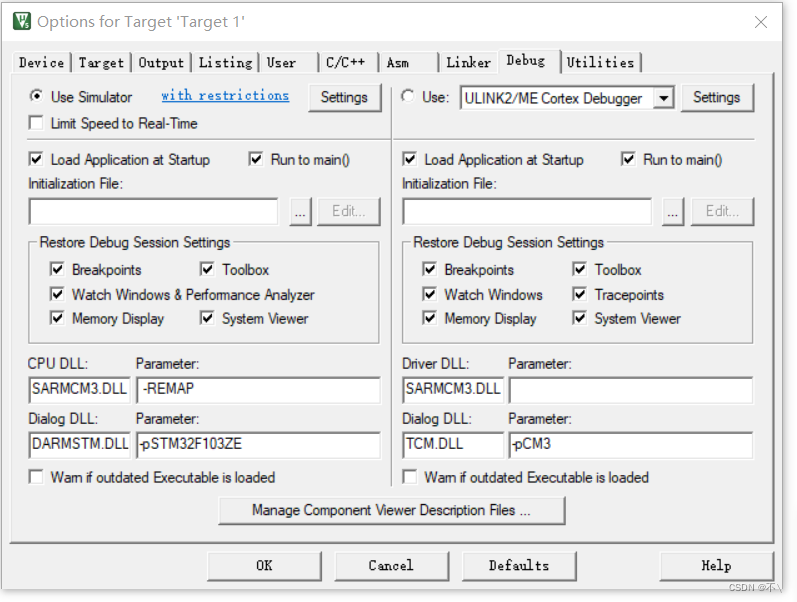

设置仿真器模式
点击菜单中的Project，找到Options for Target ‘Target 1’并点击，选择Debug–>Use Simulator,将Dialog DLL以及Parameter处修改为自己选择的设备。

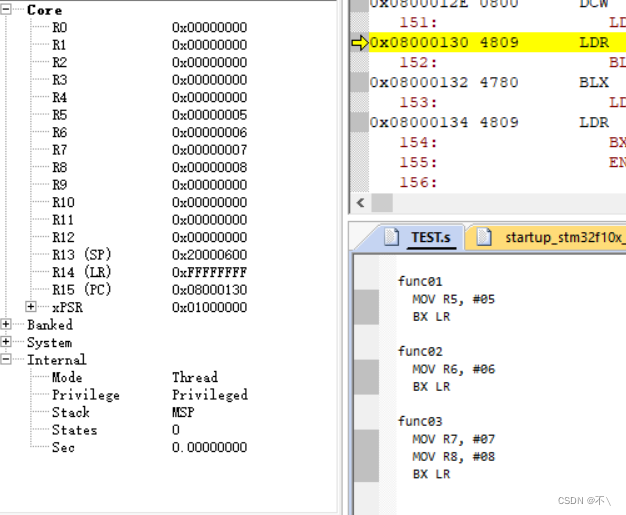

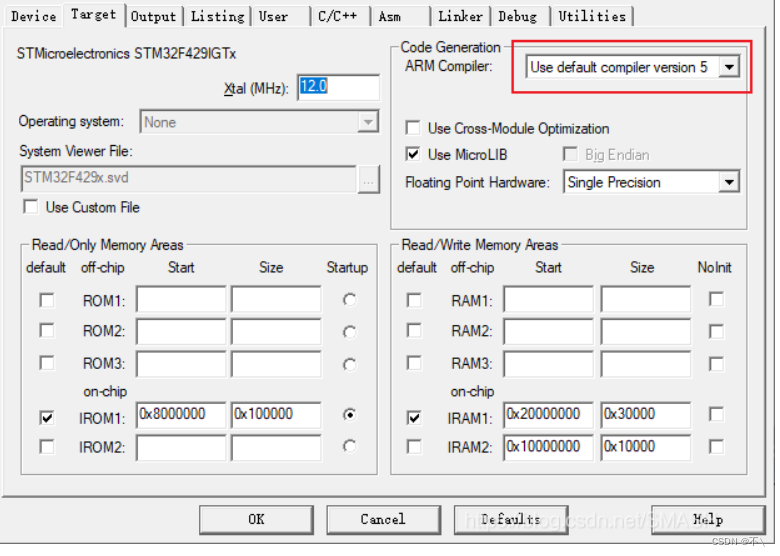

编译，调试，发现无法创建Target1，查询资料后知道是编译器的问题。

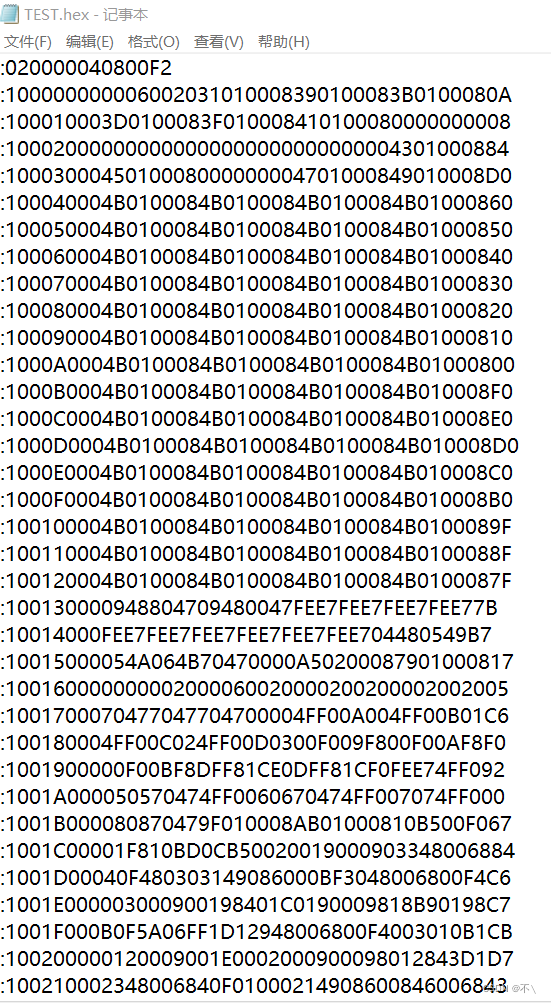

分析hex文件

hex文件各段大小：

hex前八个字节内容含义：
第一行内容分别是0x02，0x00，0x00，0x04，0x08，0x00，0xF2。

0x02
该行数据中有两个数据
0x00 0x00
本行数据的起始地址位
0x04
用来标识扩展线性地址的记录
该字节还可以是其他值，下面是其他值的含义
00：用来记录数据，HEX文件的大部分记录都是数据记录
01：用来标识文件结束，放在文件的最后，标识HEX文件的结尾
02：用来标识扩展段地址的记录
03：开始段地址记录
05：开始线性地址记录
0x08 0x00
该行两个字节的数据
数据类型是 04 ，即该行记录的是一个拓展地址(0x08 0x00 是地址信息，用法是将该地址（0x0800<<16) 后作为基地址
0xF2
校验和，校验和= 0x100 - 累加和
总结：
