一、LED流水灯

1.实验原理

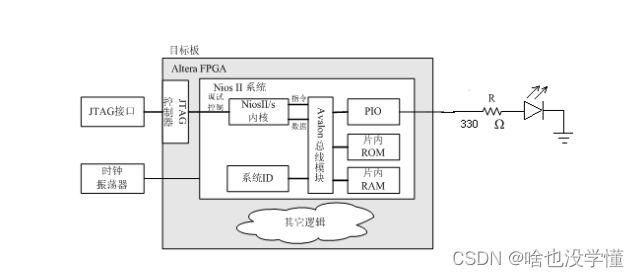

控制 LED 灯闪烁的用户程序代码很小，可将其固化在片内 ROM 来执行。变量、堆栈等空间使用片内 RAM，不使用任何片外存储器。整个系统的框图如下所示
在这里插入图片描述

2.实验步骤

硬件部分

1）建立新项目
2）进行 Qsys 系统设计

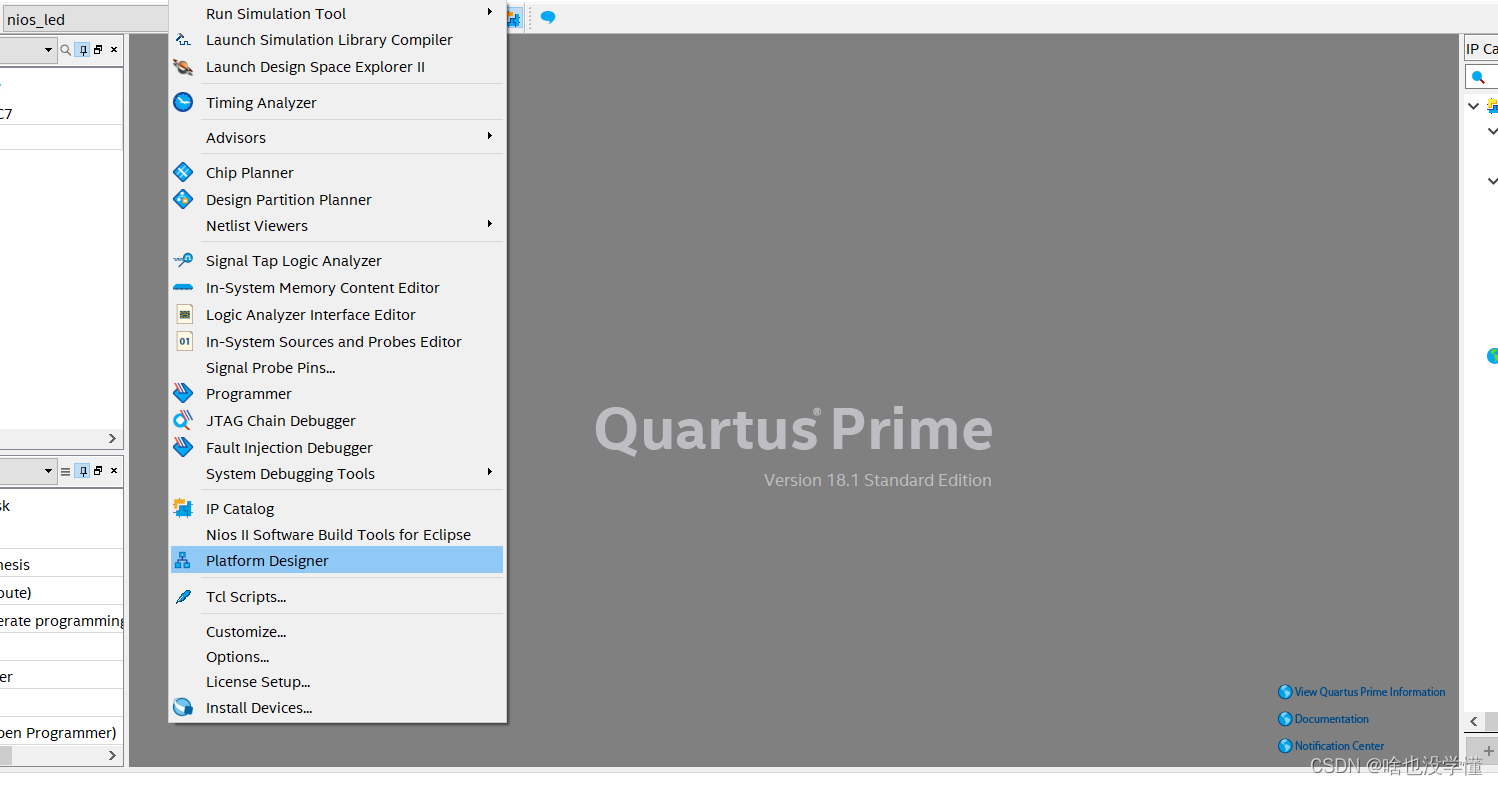

点击 Tools 下拉菜单下的 Platform Designer 工具
在这里插入图片描述

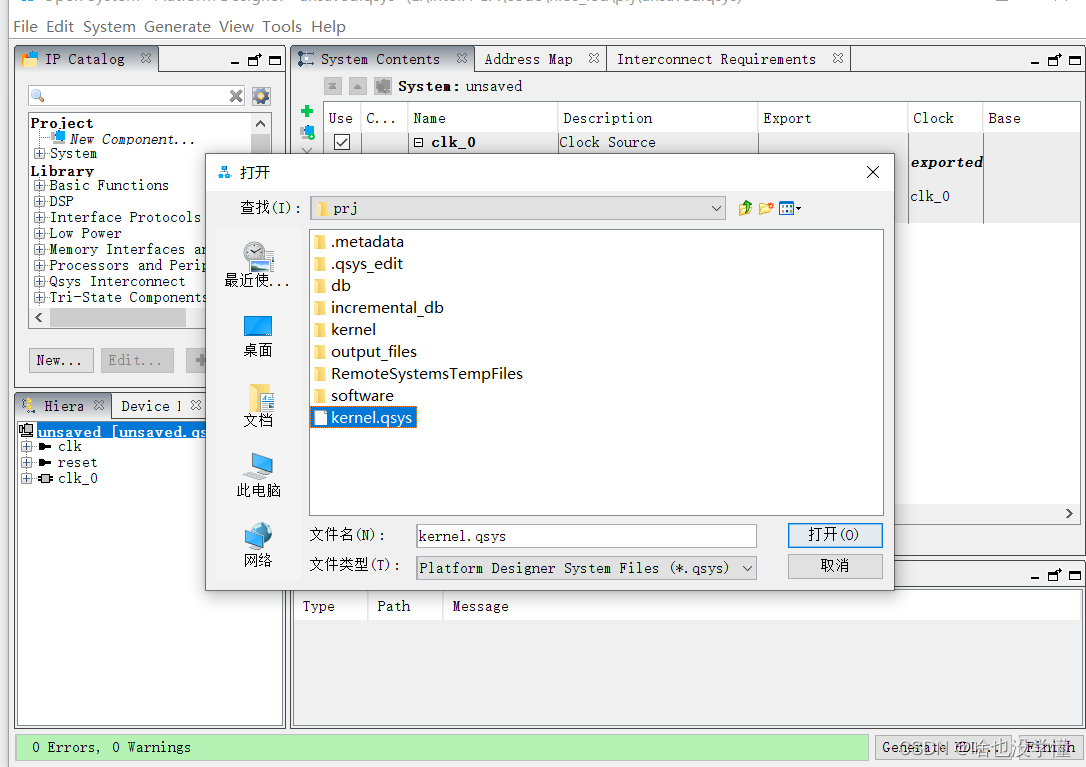

启动 Platform Designer 后，点击 File-save，在文件名中填写为 kernel后点击 OK

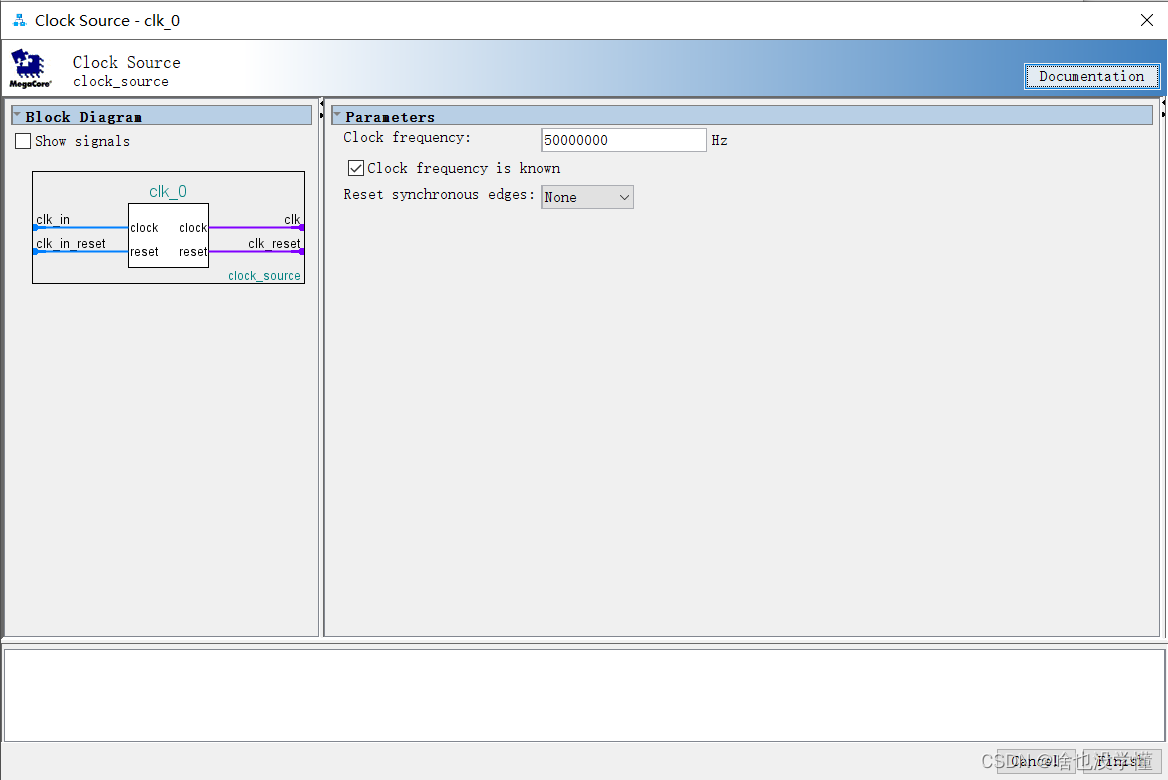

鼠标放在 clk_0 处点击右键 Edit 或是双击 clk_0 元件，对 Clock 进行时钟设置，设为为 50M

添加 CPU 和外围器件。从 PD 的元件池中选择以下元件加入到当前设计的系统中：
Nios II 32-bit CPU、jtag uart、片上存储器、PIO、system ID
① 添加 Nios II 32-bit CPU

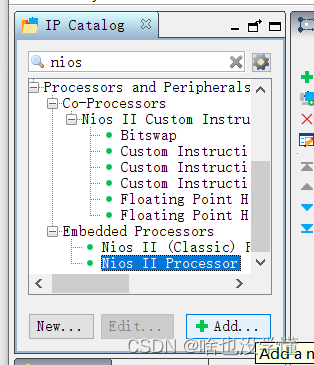

a. 在“component library”标签栏中找到“Nios II Processor”后点击 Add（在查找窗口
输出 nios 即可）。
在这里插入图片描述

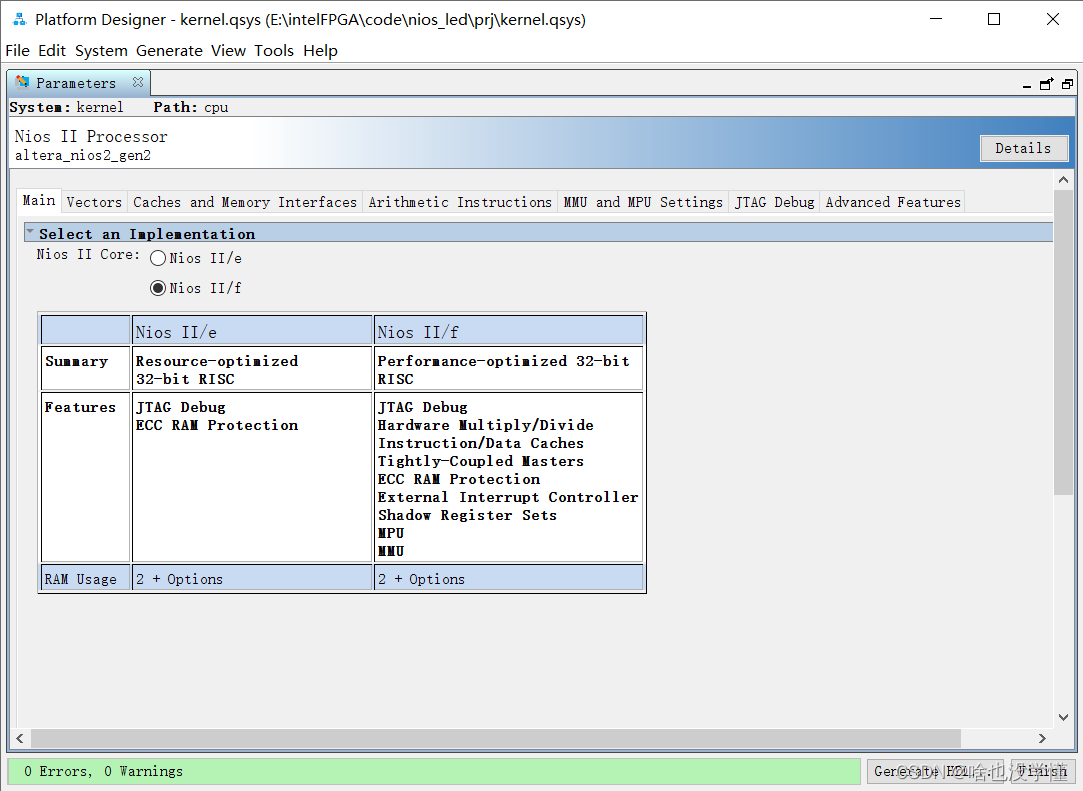

b. 在 Nios Core 栏中选择 Nios II/f 选项，其他保持默认选项

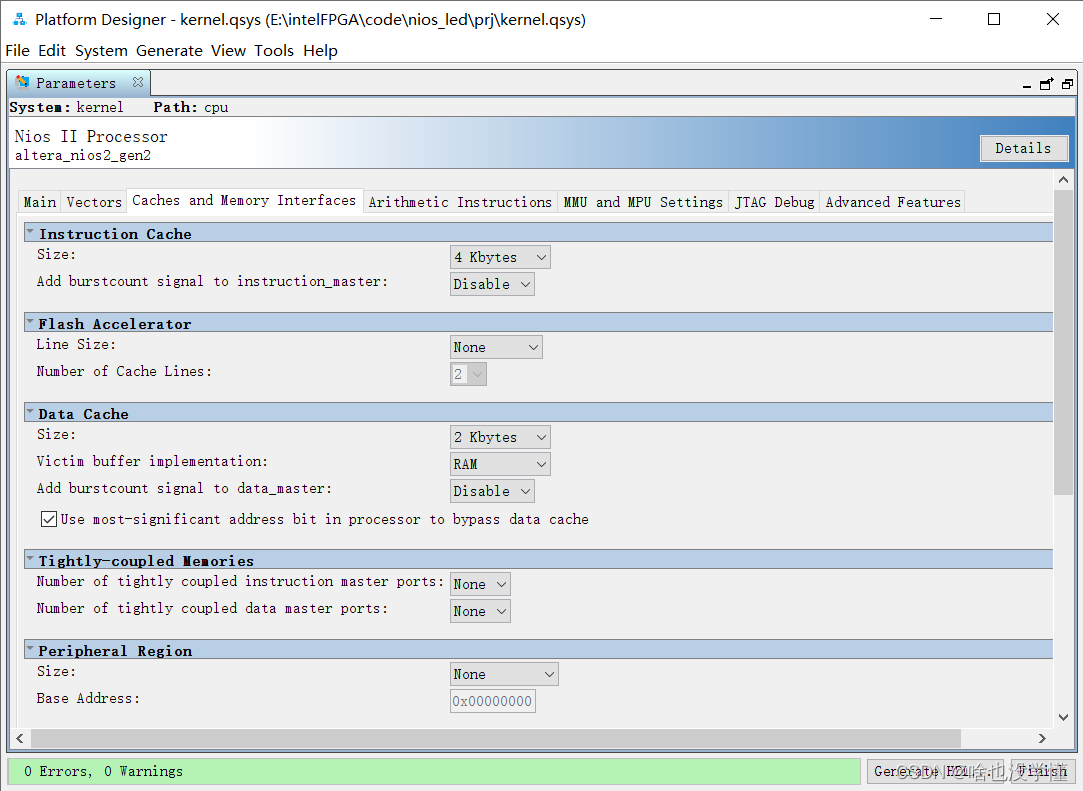

c. 在”Caches and Memory Interfaces”标签栏中保持默认设置（Instruction Cache 选择4Kbytes）

d. 在”Advanced Features”标签栏中保持默认设置
