一、1位全加器

1.输入原理图实现1位加法器

创建工程过程

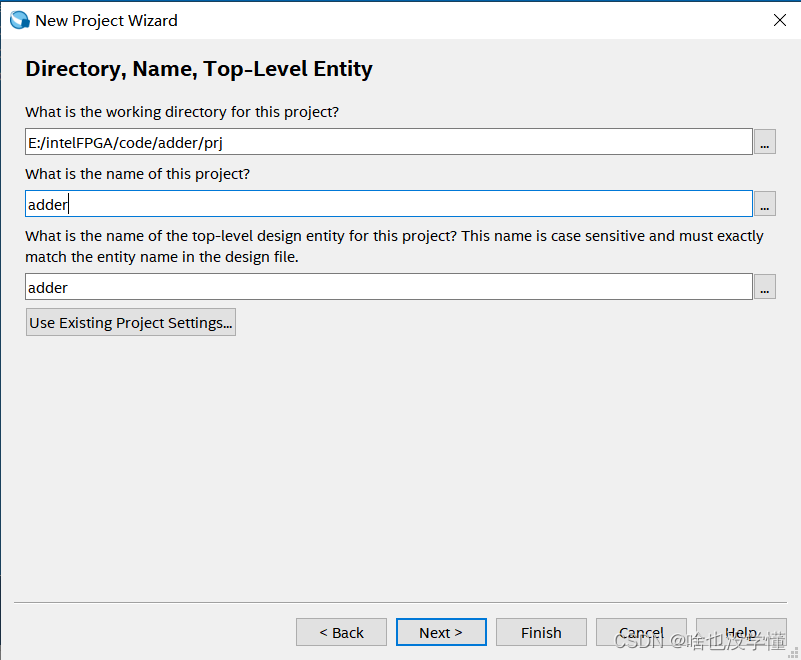

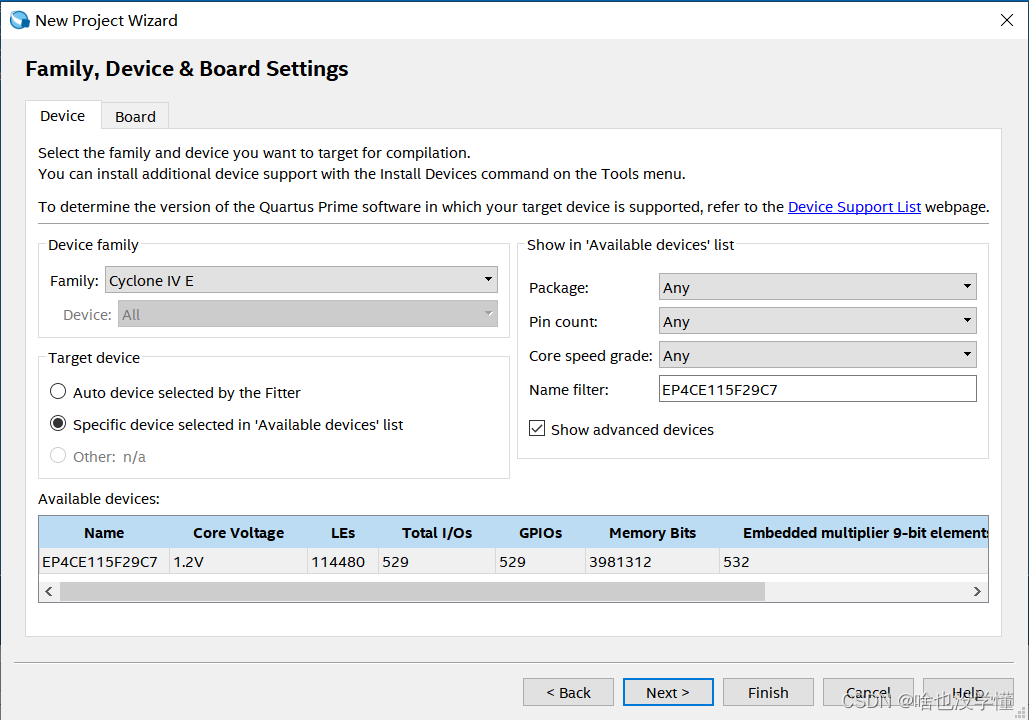

启动 Quartus II 软件，选择File->New Project Wizard，在出现的界面下先Next，填写工程的路径和名称，然后接着Next，直到出现下面界面并进行相应操作。接着一路Next，直到Finish，完成工程的创建。
在这里插入图片描述

（一）半加器原理图输入

绘制过程实现

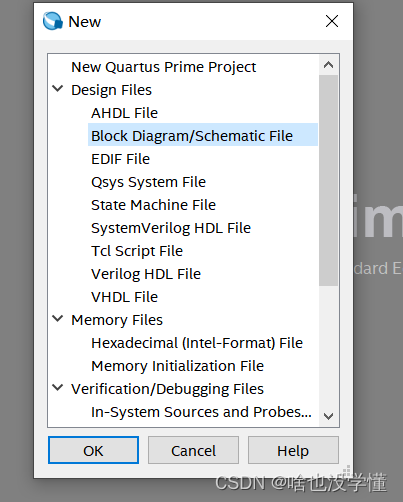

首先选择File->New，进入后选择Block Diagram/Schematic File
在这里插入图片描述

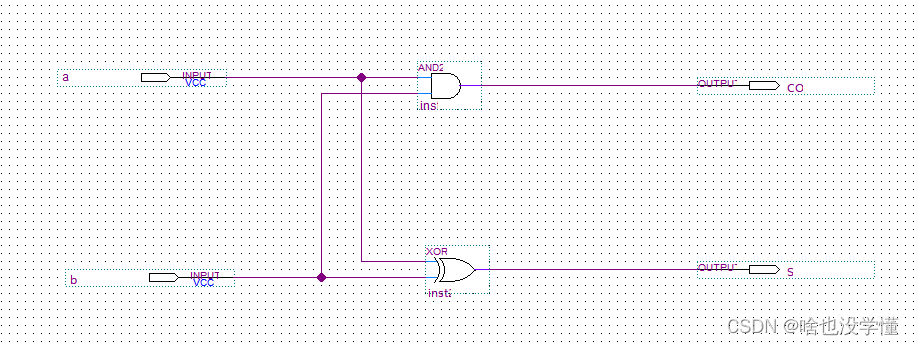

选择元件,添加输入输出，完成效果

保存文件，并编译

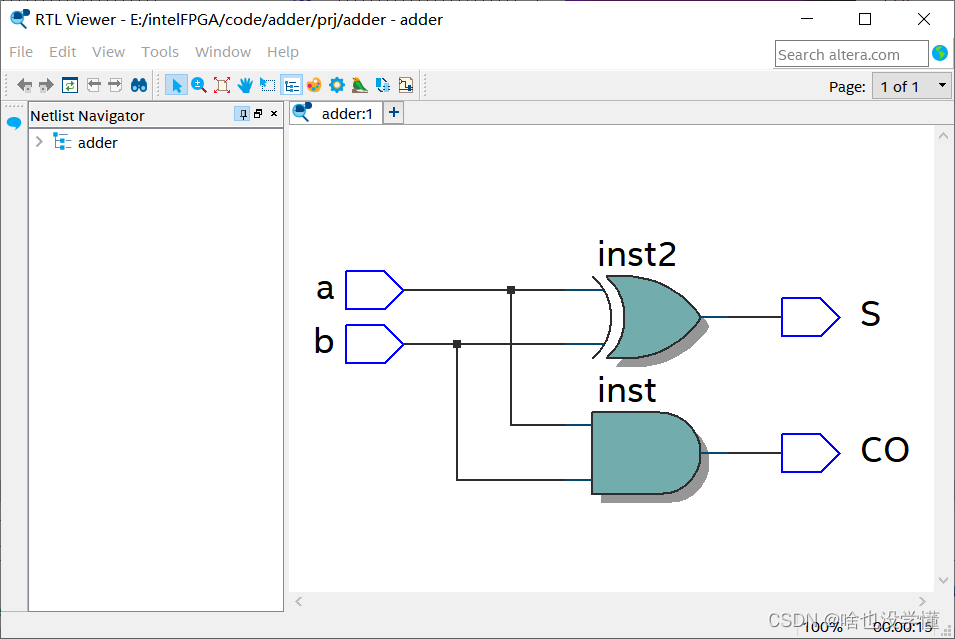

通过tool->Netlist Viewers->RTL Viewer,查看电路图

仿真实现

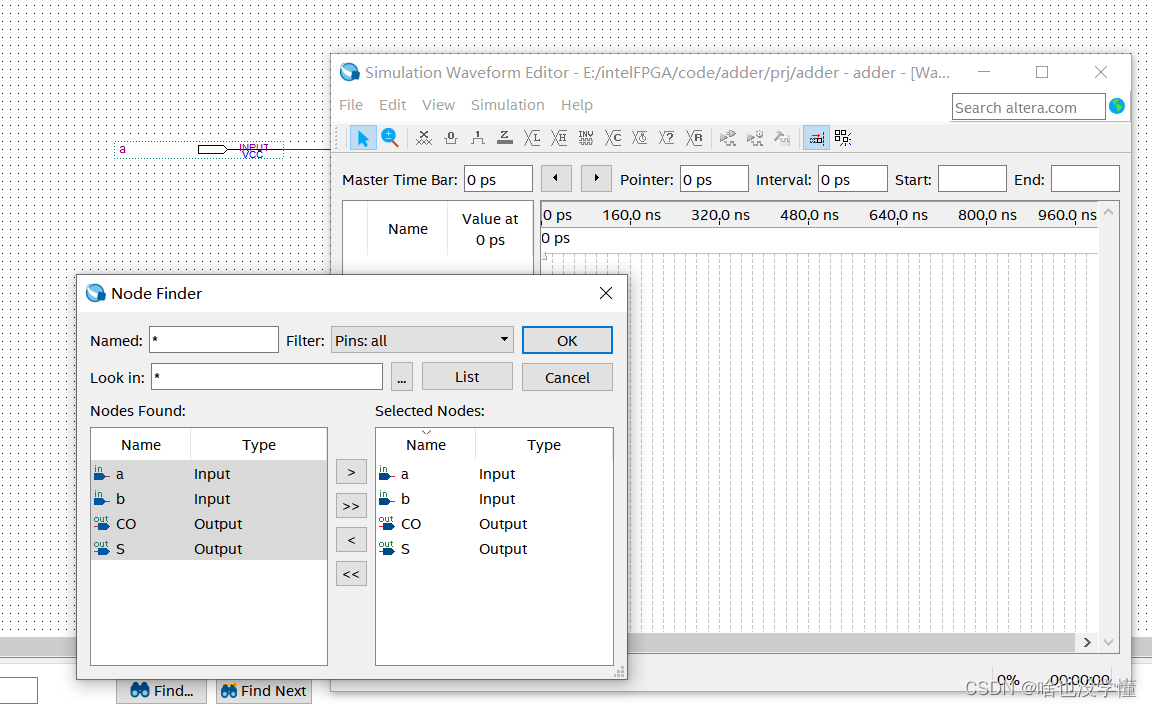

创建一个向量波形文件，选择菜单项 File→New->VWF

（二）全加器原理图输入

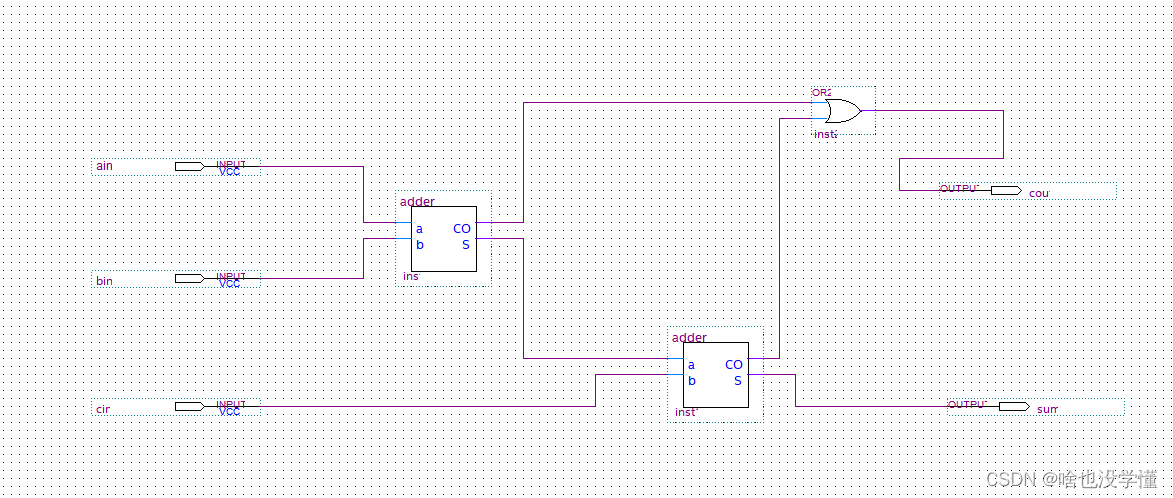

利用半加器元件实现全加器

将设计项目设置为可调用的元件

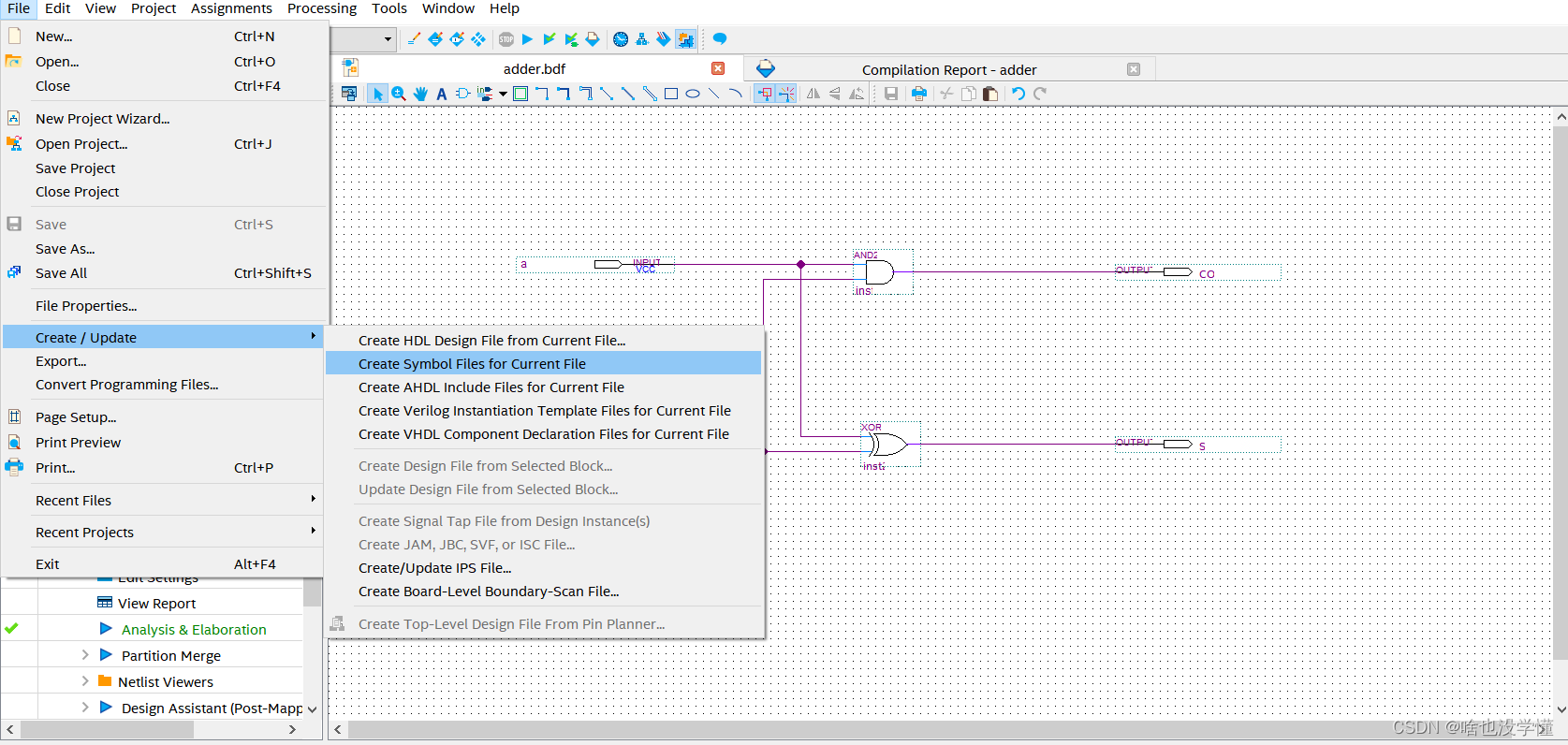

在打开半加器原理图文件half_adder.bdf的情况下，选择菜中File中的Create/Update→CreateSymbolFilesforCurrentFile项，即可将当前文件h_adder.bdf变成一个元件符号存盘，以待在高层次设计中调用
在这里插入图片描述
绘制过程实现
首先选择File->New，进入后选择Block Diagram/Schematic File
选择元件,添加输入输出，完成效果

保存文件，并编译
通过tool->Netlist Viewers->RTL Viewer,查看电路图

2.Verilog实现1位加法器

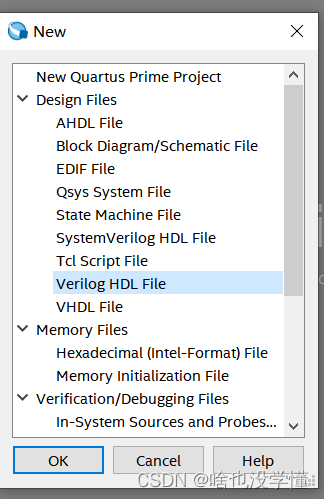

创建Verilog文件
在这里插入图片描述
代码实现\

module fulladder(
	//输入信号，ain表示被加数，bin表示加数，cin表示低位向高位的进位
	input ain,bin,cin,
	//输出信号,cout表示向高位的进位，sum表示本位的相加和
	output reg cout,sum

);
reg s1,s2,s3;
always @(ain or bin or cin) begin
	sum=(ain^bin)^cin;//本位和输出表达式
	s1=ain&cin;
	s2=bin&cin;
	s3=ain&bin;
	cout=(s1|s2)|s3;//高位进位输出表达式
end
endmodule

保存并编译文件

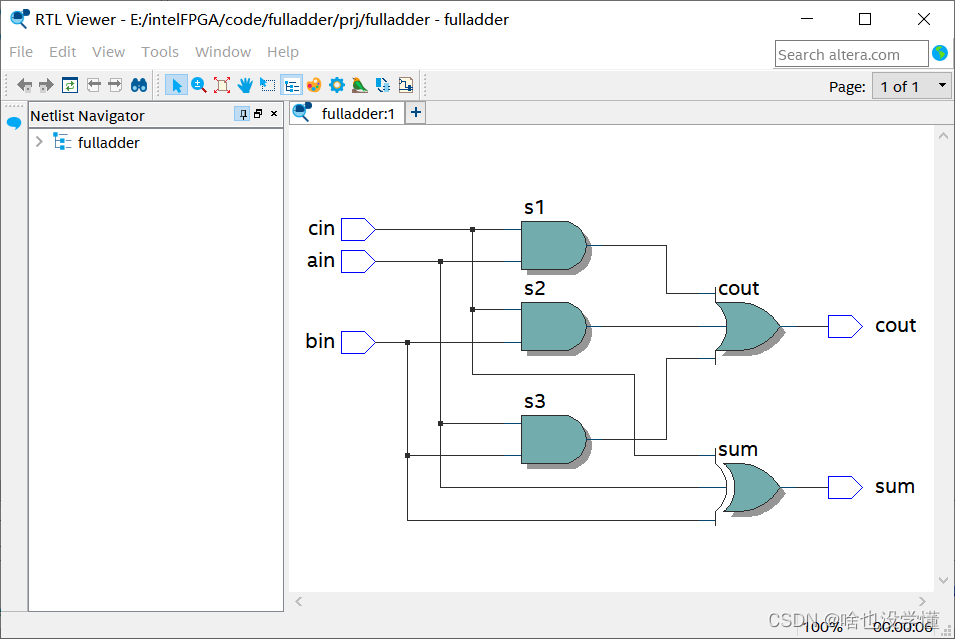

通过tool->Netlist Viewers->RTL Viewer,查看电路图
在这里插入图片描述

二、4位全加器

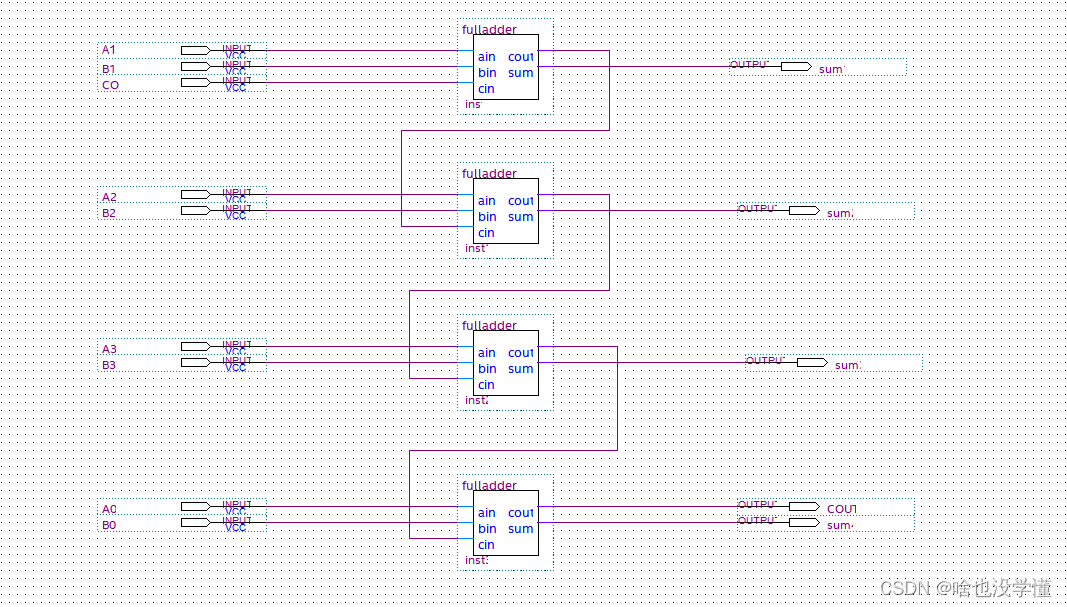

调用１位全加器元件设计4位加法器的原理图。如图即为设计的电路图。
在这里插入图片描述
代码

module add_4
(
input[3:0] a,b,
output[3:0] sum,
output cout,
input cin
);
assign{cout,sum} = a+b+cin;
endmodule

三、小结

此次实验在实验室进行时出现了一些技术上的问题，因此未能完整做出项目，所以本次报告显得非常不完整，在此后的实验中，尽量继续完成。
