基于STM32G431嵌入式学习笔记——九、IIC总线（一）EEPROM

原创 已于 2022-12-19 15:50:29 修改 · 1.7k 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #学习

于 2022-12-02 22:07:37 首次发布
本文介绍了如何使用EEPROM进行数据的写入与读取操作。首先分析了EEPROM的基础原理，并在Keil环境下实现了具体的函数编写过程，包括写入数据与读取数据两个核心功能。最后通过测试验证了数据的持久存储能力。
一、基础原理剖析

先前的实验中我们都是通过程序设计语言去调用串口、定时器、引脚等硬件设备进行从0到有的功能实现，所有的指令以及数据均来自程序设计语言，而没有想计算机一样将一些必要数据存入存储器中。
IIC总线是我们嵌入式板子上进行数据传输的主要通道，因此如果我们了解其中内部原理，便可以实现数据存储功能以及实时时间获取的功能。

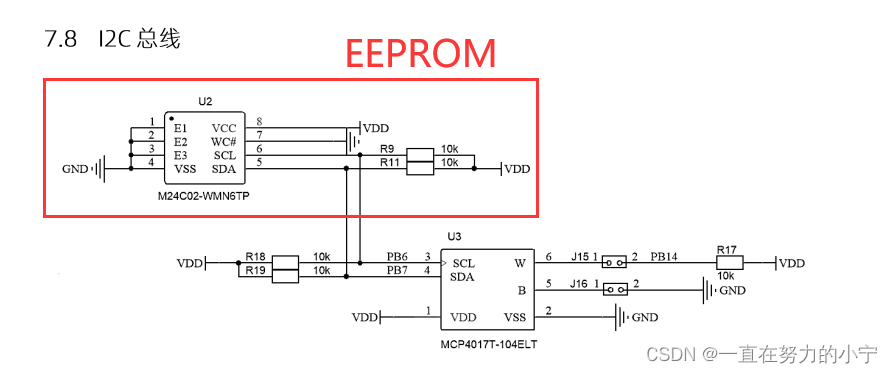

在这里插入图片描述
我们今天首先介绍EEPROM的使用方法。
（具体原理以及内核操作会在寒假进行系统化剖析）

二、环境创建

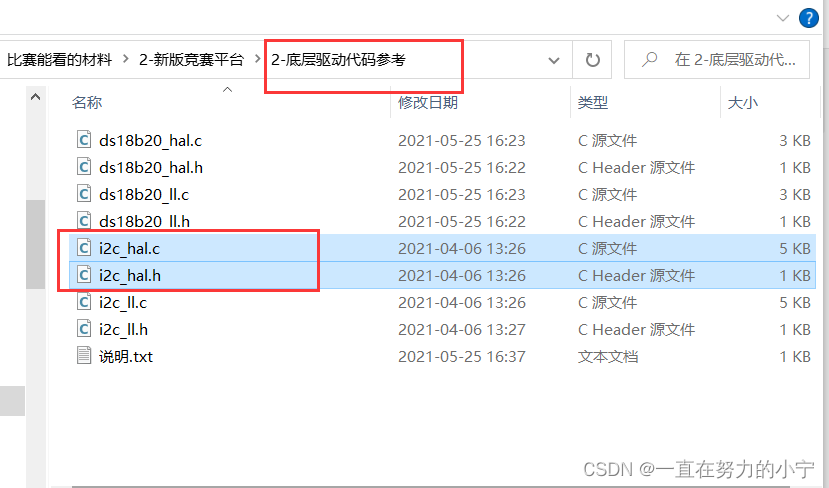

在比赛资源包中官方已经给我们提供了IIC总线例程，我们可以直接去选择调用：
在这里插入图片描述
选择现有的工作环境进行复制（配置好LED、KEY、LCD的任意环境均可），重命名为EEPROM

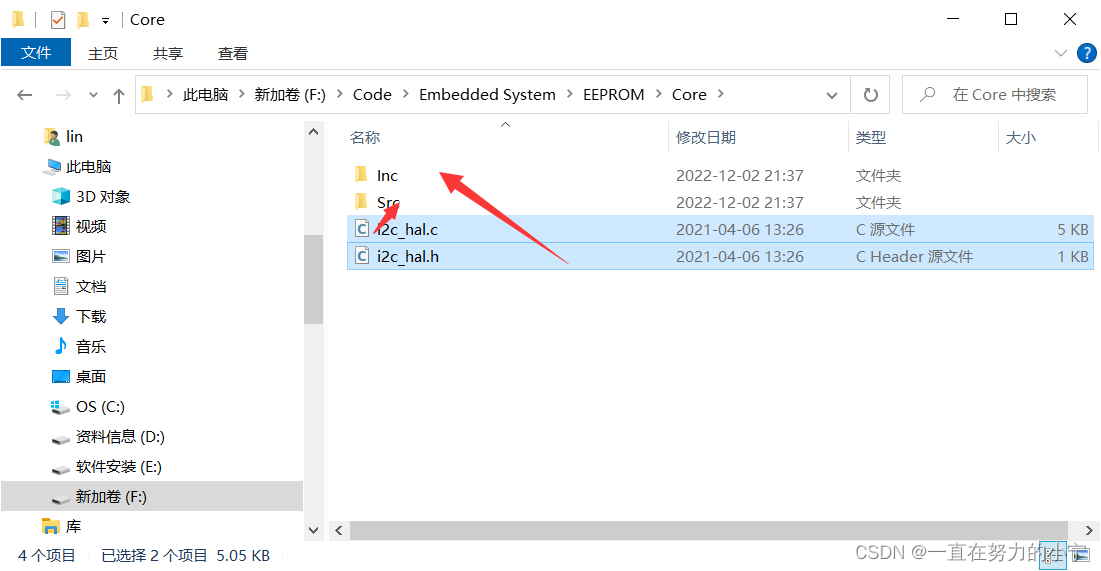

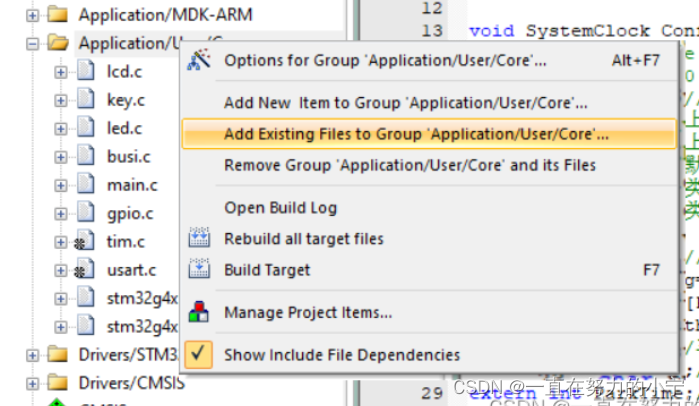

将例程文件复制到相应文件夹中

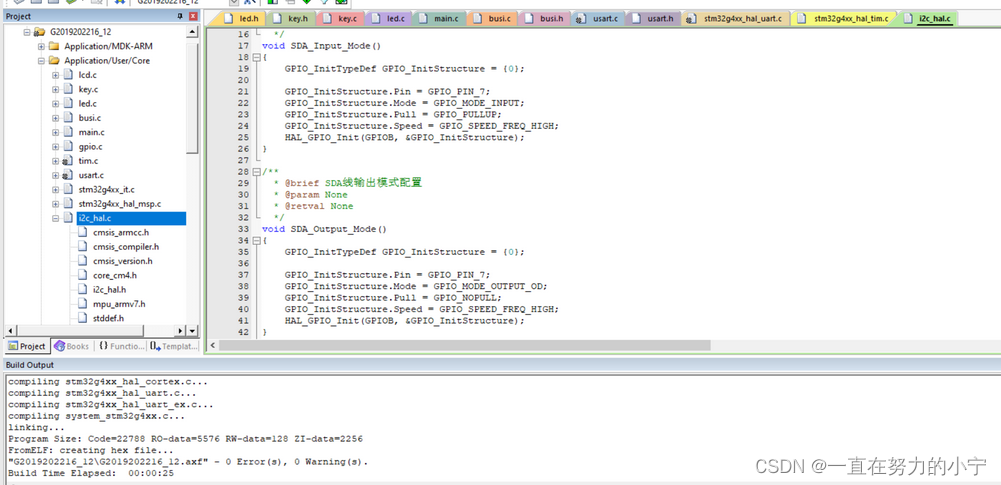

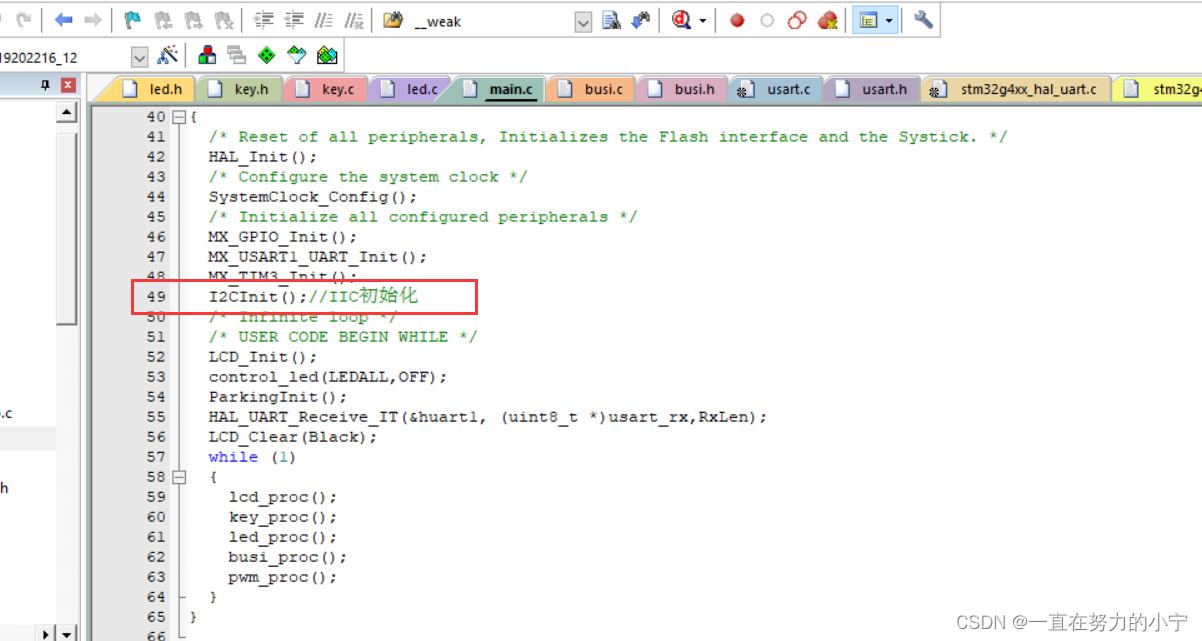

在这里插入图片描述打开keil，加入对应的.c文件，随后编译

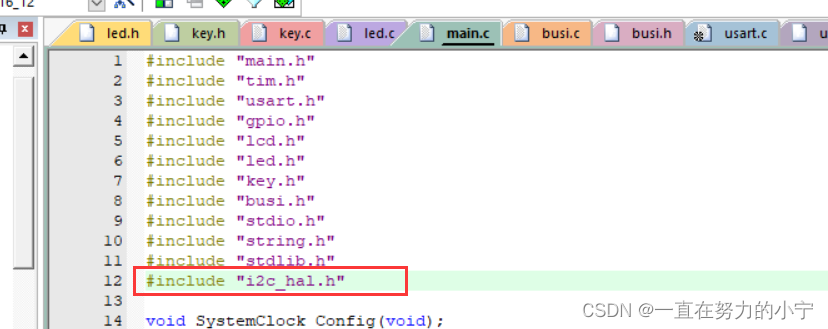

在这里插入图片描述

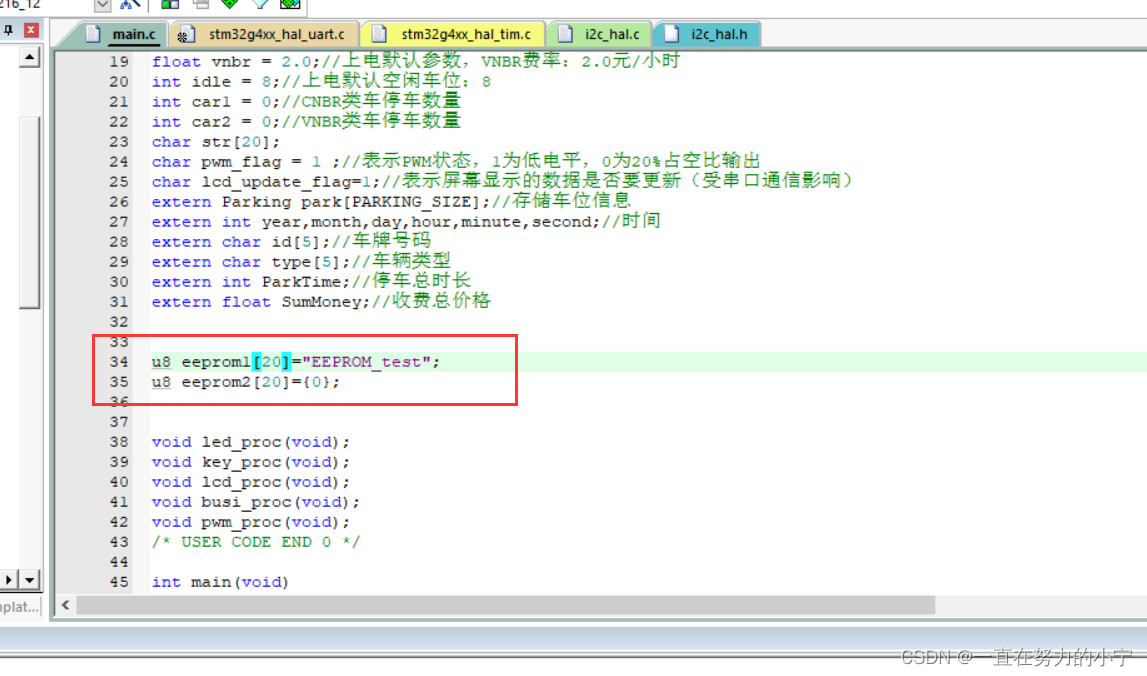

在这里插入图片描述

三、函数书写

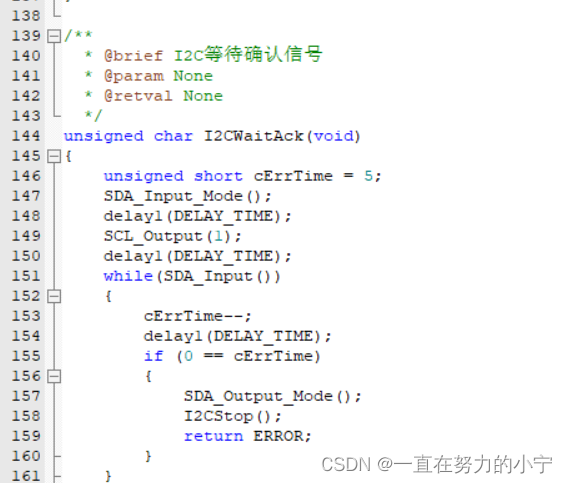

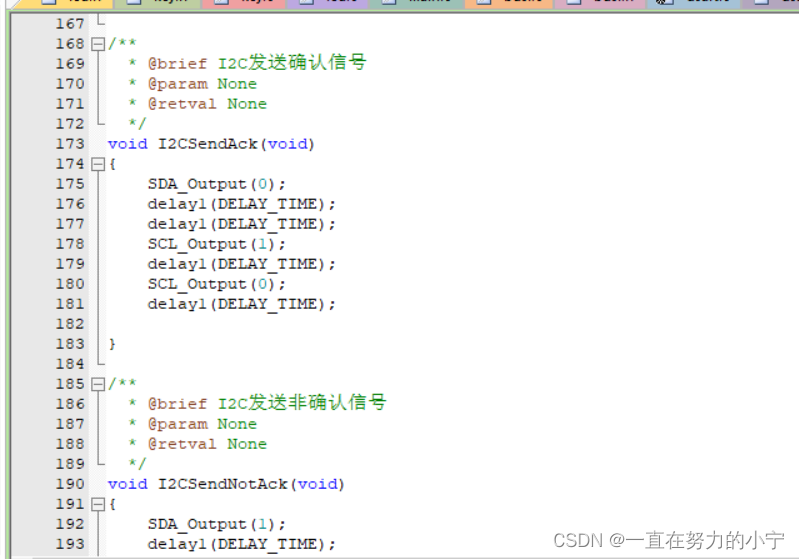

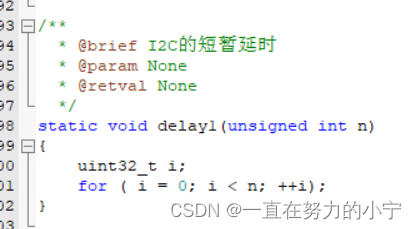

以下函数均写入i2c_hal.c文件中

1.向EEPROM中写入数据

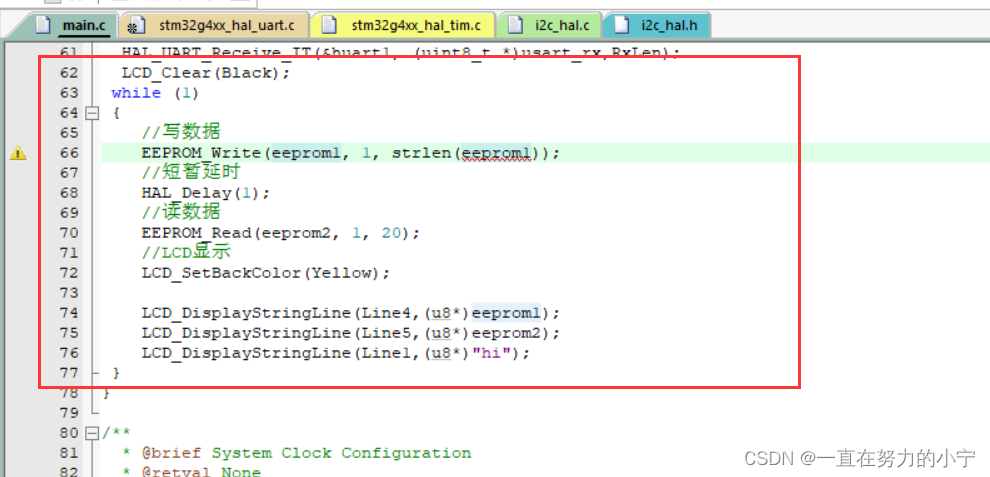

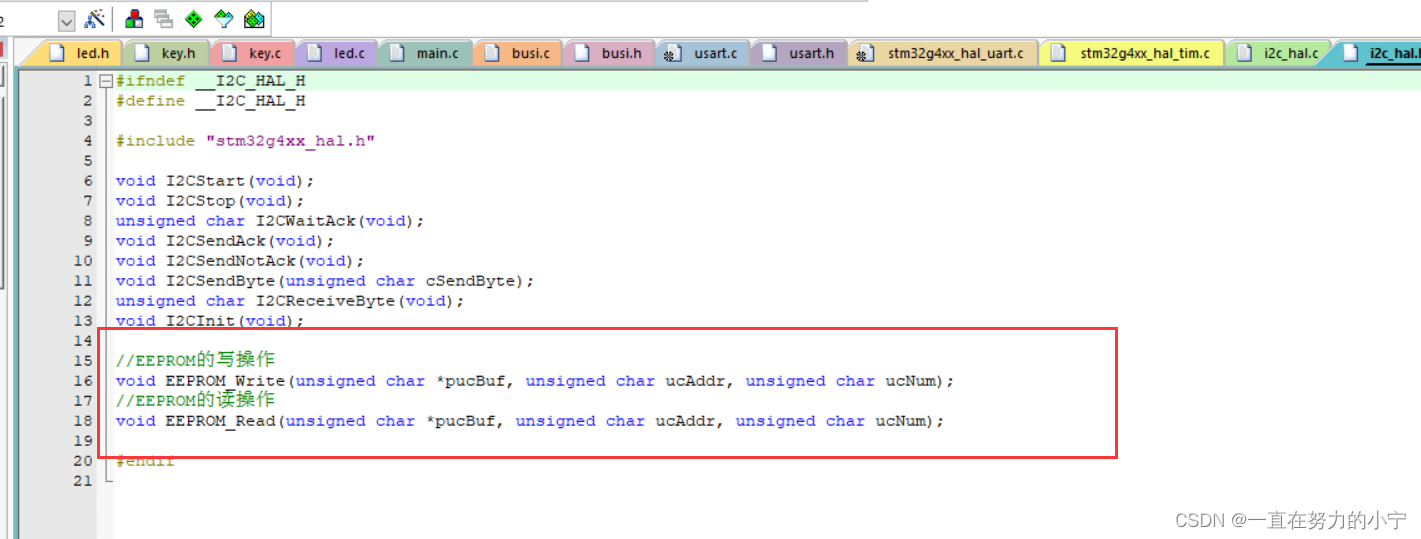

//EEPROM的写操作
void EEPROM_Write(unsigned char *pucBuf, unsigned char ucAddr, unsigned char ucNum)
{


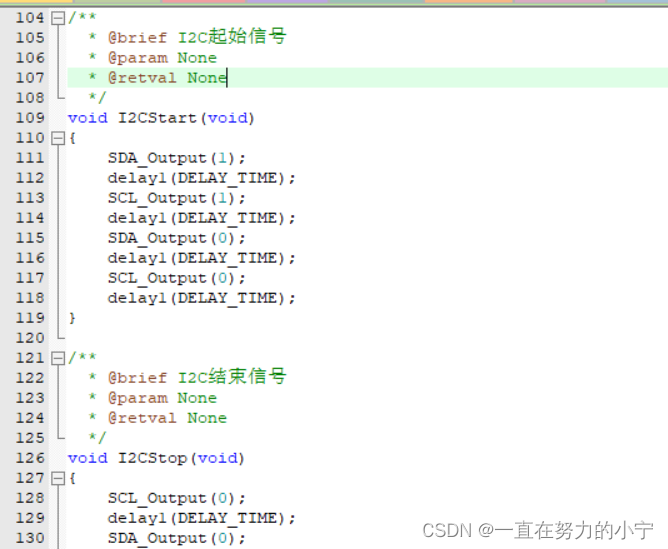

	I2CStart
