动静分离+多实例实验（nginx+tomcat）

已于 2024-01-13 13:10:25 修改
阅读量1k 收藏 22
点赞数 21
分类专栏： Linux 文章标签： nginx tomcat git
于 2023-11-27 10:45:19 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_53772682/article/details/134639271
版权

目录

实验前准备

部署Nginx负载均衡器

安装Nginx

部署Tomcat服务器

环境准备

安装Tomcat

Tomcat服务器1配置

修改配置文件server.xml

Tomcat服务器2配置

配置多实例tomcat

测试准备

中间测试

Nginx服务器配置

修改nginx主配置文件

测试

测试静态页面效果

测试动态页面以及负载均衡效果

实验前准备

Nginx服务器：192.168.188.14:80

Tomcat服务器1：192.168.188.11:80

Tomcat服务器2：192.168.188.12:8080   192.168.188.12:8081

部署Nginx负载均衡器

关闭防火墙
systemctl stop firewalld
setenforce 0

安装依赖
yum -y install pcre-devel zlib-devel openssl-devel gcc gcc-c++ make

安装Nginx

创建用于运行的nginx用户
useradd -M -s /sbin/nologin nginx

解压
cd /opt
tar zxvf nginx-1.22.0.tar.gz

自定义安装设置

cd nginx-1.12.0/
./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-file-aio \ #启用文件修改支持
--with-http_stub_status_module \ #启用状态统计
--with-http_gzip_static_module \ #启用 gzip静态压缩
--with-http_flv_module \ #启用 flv模块，提供对 flv 视频的伪流支持
--with-http_ssl_module #启用 SSL模块，提供SSL加密功能
--with-stream #启用 stream模块，提供4层调度

./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-file-aio --with-http_stub_status_module --with-http_gzip_static_module --with-http_flv_module --with-stream

编译安装
make && make install

将nginx命令添加到系统命令
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/

将nginx服务添加到系统服务
vim /lib/systemd/system/nginx.service

[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecrReload=/bin/kill -s HUP $MAINPID
ExecrStop=/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target

chmod 754 /lib/systemd/system/nginx.service
systemctl start nginx.service
systemctl enable nginx.service

部署Tomcat服务器

环境准备

关闭防火墙
systemctl stop firewalld
setenforce 0

安装JDK
cd /opt
rpm -ivh jdk-8u201-linux-x64.rpm

设置JDK环境变量
vim /etc/profile.d/java.sh

export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export CLASSPATH=.:$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar
export PATH=$JAVA_HOME/bin:$PATH


source /etc/profile.d/java.sh

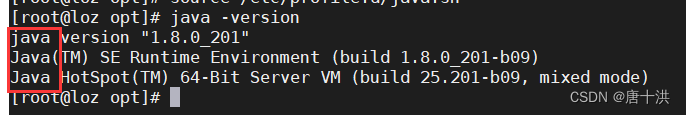

检查无误：

安装Tomcat

cd /opt
tar zxvf apache-tomcat-8.5.16.tar.gz
移动并重命名
mv /opt/apache-tomcat-8.5.16/ /usr/local/tomcat

注意：如果本机是用作Tomcat服务器2，也就是多实例的服务器，为了后续使用方便，请使用mv /opt/apache-tomcat-8.5.16/ /usr/local/tomcat/tomcat1

重启服务
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh
检查无误

Tomcat服务器1配置

创建测试的应用目录
mkdir /usr/local/tomcat/webapps/test
写一个页面

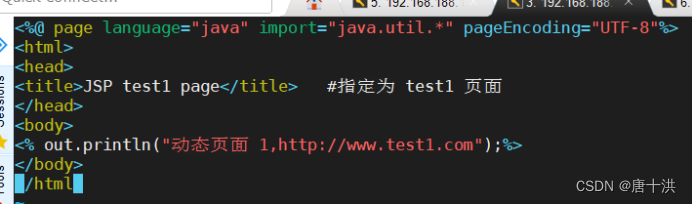

vim /usr/local/tomcat/webapps/test/index.jsp

<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test1 page</title>   #指定为 test1 页面
</head>
<body>
<% out.println("动态页面 1,http://www.test1.com");%>
</body>
</html>

修改配置文件server.xml

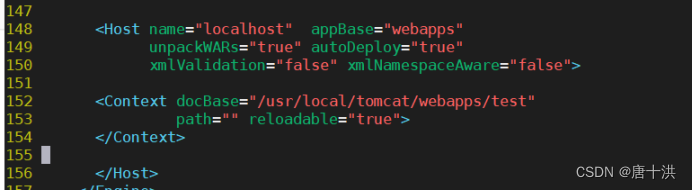

vim /usr/local/tomcat/conf/server.xml
因为新增的Host的name也是localhost和原本的重名了，所以把原本的删掉

<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
	<Context docBase="/usr/local/tomcat/webapps/test" path="" reloadable="true">
	</Context>
</Host>

重启服务
/usr/local/tomcat/bin/shutdown.sh
/usr/local/tomcat/bin/startup.sh

Tomcat服务器2配置

如果在第2-(4)步安装Tomcat服务器2上的Tomcat时创建了/usr/local/tomcat/tomcat1的话，这一步只需要cp -a /usr/local/tomcat/tomcat1 /usr/local/tomcat/tomcat2

配置多实例tomcat

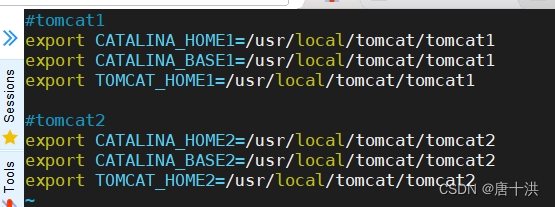

vim /etc/profile.d/tomcat.sh

#tomcat1
export CATALINA_HOME1=/usr/local/tomcat/tomcat1
export CATALINA_BASE1=/usr/local/tomcat/tomcat1
export TOMCAT_HOME1=/usr/local/tomcat/tomcat1

#tomcat2
export CATALINA_HOME2=/usr/local/tomcat/tomcat2
export CATALINA_BASE2=/usr/local/tomcat/tomcat2
export TOMCAT_HOME2=/usr/local/tomcat/tomcat2


source /etc/profile.d/tomcat.sh

修改 tomcat2 中的 server.xml 文件，要求各 tomcat 实例配置不能有重复的端口号

vim /usr/local/tomcat/tomcat2/conf/server.xml
<Server port="8006" shutdown="SHUTDOWN"> #22行，修改Server prot，默认为8005 -> 修改为8006
<Connector port="8081" protocol="HTTP/1.1" #69行，修改Connector port，HTTP/1.1  默认为8080 -> 修改为8081
<Connector port="8010" protocol="AJP/1.3" redirectPort="8443" /> #116行，修改Connector port AJP/1.3，默认为8009 -> 修改为8010

修改各 tomcat 实例中的 startup.sh 和 shutdown.sh 文件，添加 tomcat 环境变量

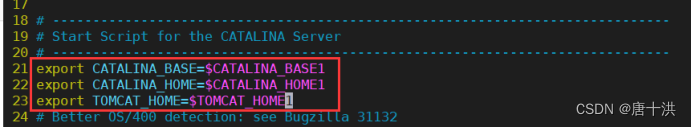

vim /usr/local/tomcat/tomcat1/bin/startup.sh
在对应位置添加

export CATALINA_BASE=$CATALINA_BASE1
export CATALINA_HOME=$CATALINA_HOME1
export TOMCAT_HOME=$TOMCAT_HOME1

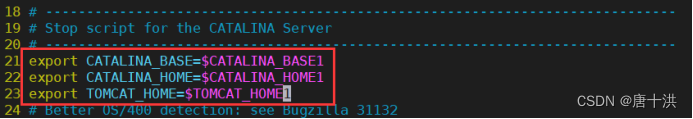

vim /usr/local/tomcat/tomcat1/bin/shutdown.sh
添加的位置和内容和上面一样

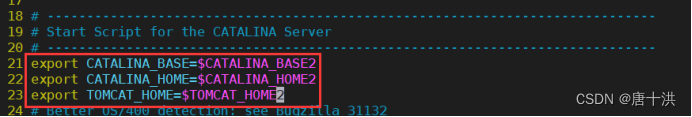

vim /usr/local/tomcat/tomcat2/bin/startup.sh
在对应位置添加

export CATALINA_BASE=$CATALINA_BASE2
export CATALINA_HOME=$CATALINA_HOME2
export TOMCAT_HOME=$TOMCAT_HOME2

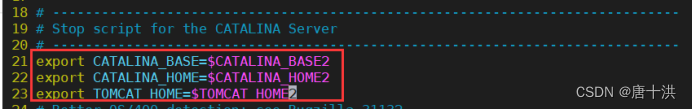

vim /usr/local/tomcat/tomcat2/bin/shutdown.sh
添加的位置和内容和上面一样

启动各个实例

/usr/local/tomcat/tomcat1/bin/startup.sh
/usr/local/tomcat/tomcat2/bin/startup.sh

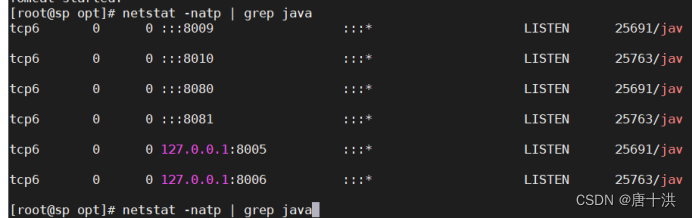

查看无误

测试准备

创建两个应用程序
mkdir /usr/local/tomcat/tomcat1/webapps/test
mkdir /usr/local/tomcat/tomcat2/webapps/test

给两个应用程序分别写一个页面

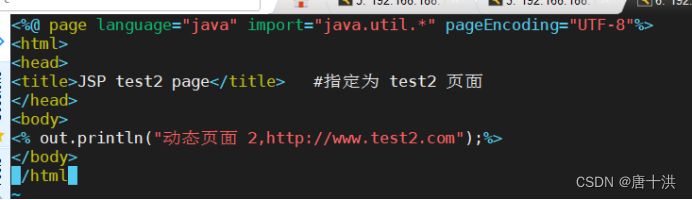

vim /usr/local/tomcat/tomcat1/webapps/test/index.jsp

<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test2 page</title>   #指定为 test2 页面
</head>
<body>
<% out.println("动态页面 2,http://www.test2.com");%>
</body>
</html>

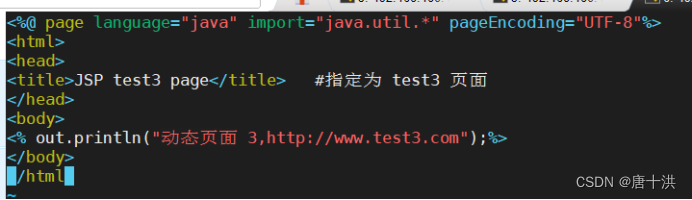

vim /usr/local/tomcat/tomcat2/webapps/test/index.jsp

<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
<head>
<title>JSP test3 page</title>   #指定为 test3 页面
</head>
<body>
<% out.println("动态页面 3,http://www.test3.com");%>
</body>
</html>

修改两个实例的主配置文件

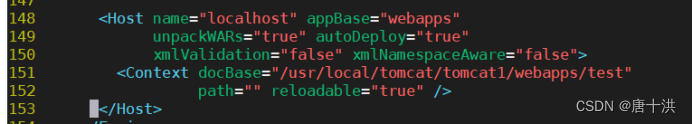

vim /usr/local/tomcat/tomcat1/conf/server.xml
这里同样要把之前同名的Host删掉，并添加以下内容

<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
	<Context docBase="/usr/local/tomcat/tomcat1/webapps/test" path="" reloadable="true" />
</Host>

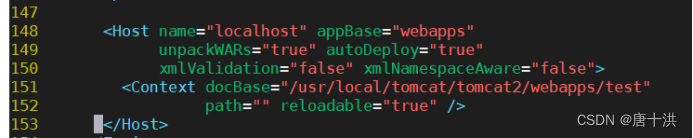

vim /usr/local/tomcat/tomcat2/conf/server.xml
这里同样要把之前同名的Host删掉，并添加以下内容

<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true" xmlValidation="false" xmlNamespaceAware="false">
	<Context docBase="/usr/local/tomcat/tomcat2/webapps/test" path="" reloadable="true" />
</Host>

重启两个Tomcat实例
/usr/local/tomcat/tomcat1/bin/shutdown.sh
/usr/local/tomcat/tomcat1/bin/startup.sh

/usr/local/tomcat/tomcat2/bin/shutdown.sh
/usr/local/tomcat/tomcat2/bin/startup.sh

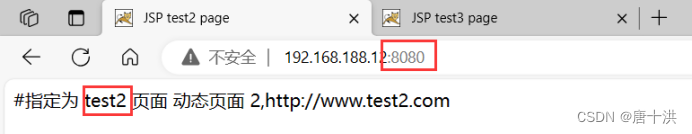

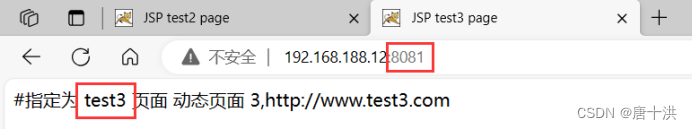

中间测试

这里可以先测试一下，浏览器里查看无误再继续

Nginx服务器配置

准备一个静态页面和静态图片

echo '<html><body><h1>这是静态页面</h1></body></html>' > /usr/local/nginx/html/index.html

mkdir /usr/local/nginx/html/img
再随便塞个图片到/usr/local/nginx/html，随便起个名

修改nginx主配置文件

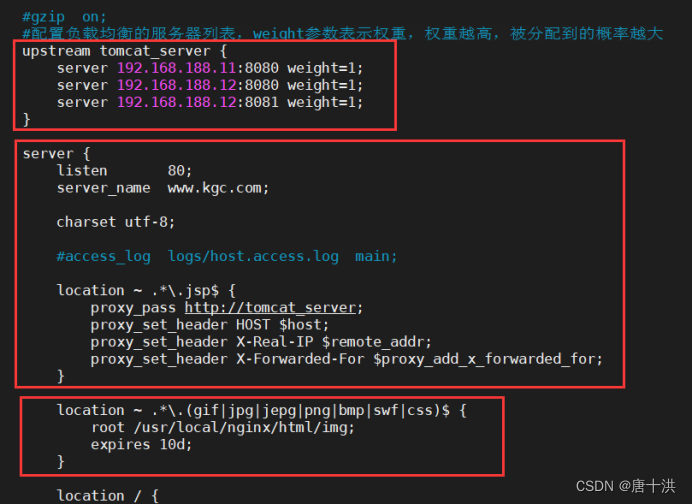

vim /usr/local/nginx/conf/nginx.conf
详细说一下各项配置的原因

#配置负载均衡的服务器列表，weight参数表示权重，权重越高，被分配到的概率越大
	upstream tomcat_server {
		server 192.168.188.11:8080 weight=1;
		server 192.168.188.12:8080 weight=1;
		server 192.168.188.12:8081 weight=1;
	}

	server {
		listen 80;
		server_name www.kgc.com;

		charset utf-8;

		#access_log logs/host.access.log main;

		#配置Nginx处理动态页面请求，将 .jsp文件请求转发到Tomcat 服务器处理
		location ~ .*\.jsp$ {
			proxy_pass http://tomcat_server;
#设置后端的Web服务器可以获取远程客户端的真实IP
##设定后端的Web服务器接收到的请求访问的主机名（域名或IP、端口），默认HOST的值为proxy_pass指令设置的主机名。如果反向代理服务器不重写该请求头的话，那么后端真实服务器在处理时会认为所有的请求都来在反向代理服务器，如果后端有防攻击策略的话，那么机器就被封掉了。
			proxy_set_header HOST $host;
##把$remote_addr赋值给X-Real-IP，来获取源IP
			proxy_set_header X-Real-IP $remote_addr;
##在nginx 作为代理服务器时，设置的IP列表，会把经过的机器ip，代理机器ip都记录下来
			proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
		}

		#配置Nginx处理静态图片请求
		location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
			root /usr/local/nginx/html/img;
			expires 10d;
		}

重启服务
systemctl restart nginx

测试

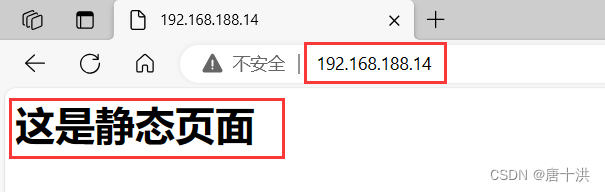

测试静态页面效果

页面无误

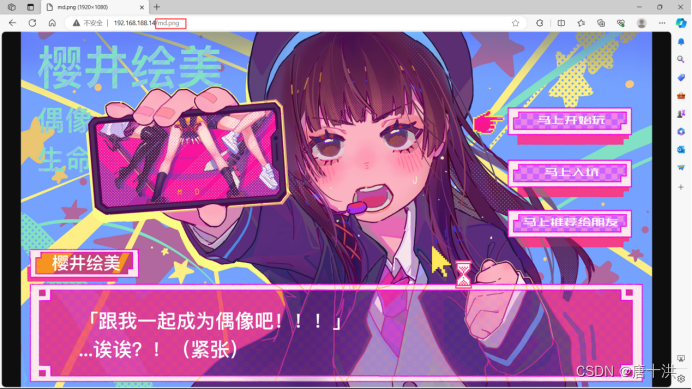

图片无误

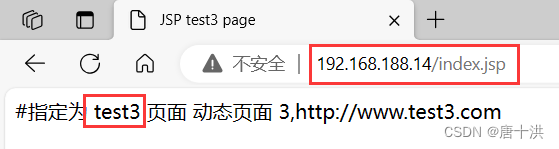

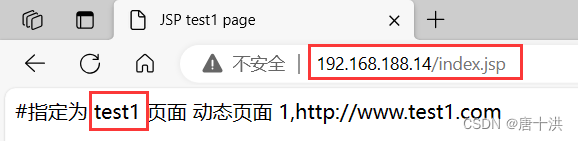

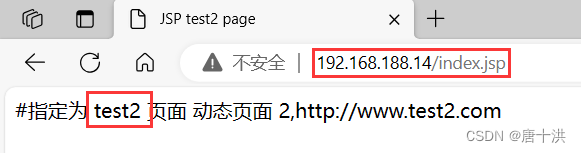

测试动态页面以及负载均衡效果

不断刷新浏览器测试
浏览器访问http://192.168.188.14/index.jsp
