7寸屏触摸调试

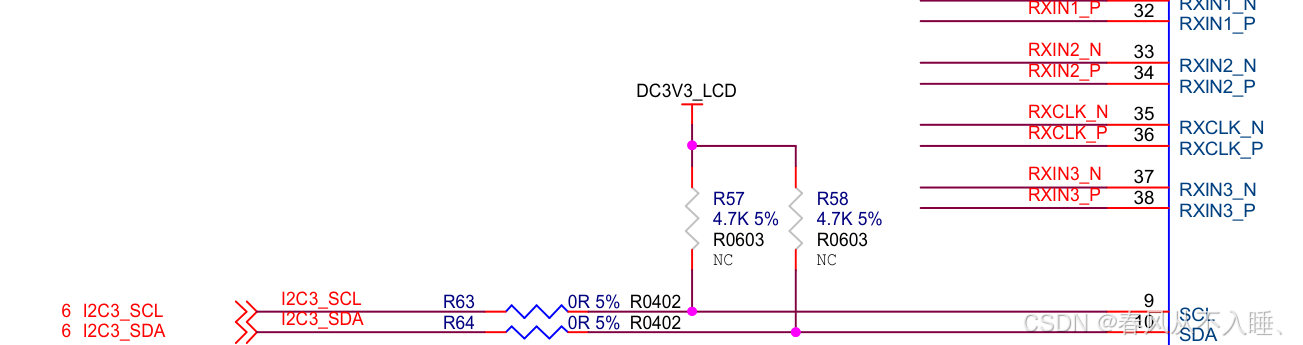

一、硬件电路分析

首先要根据电路图获取如下I2C的信息：

项目	Value
接在哪个I2C	i2c2
I2C 寄存器地址	0x14
reset	GPIO3_16
中断	GPIO3_17

二、设备树

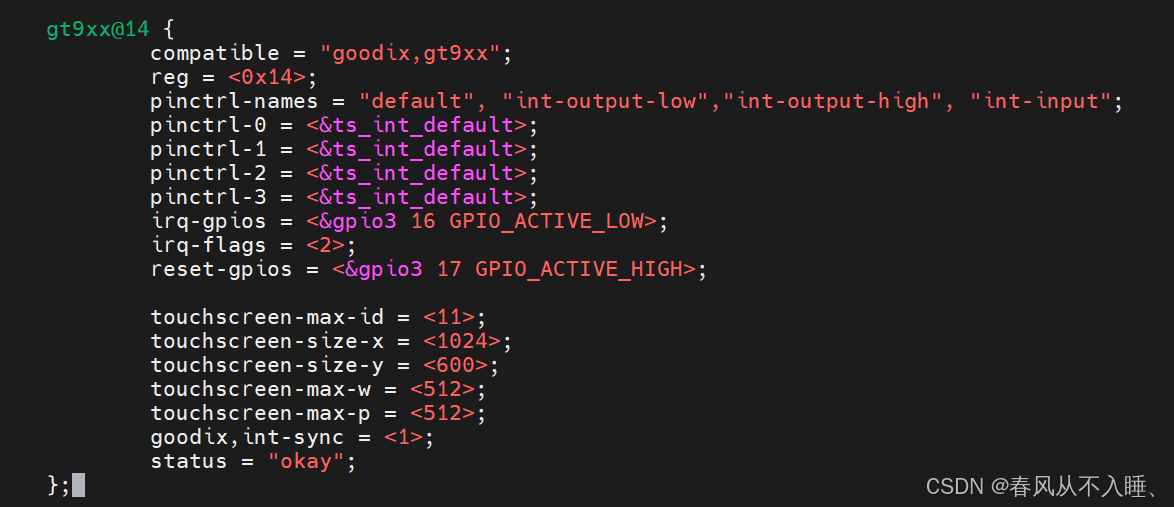

1、设备树节点

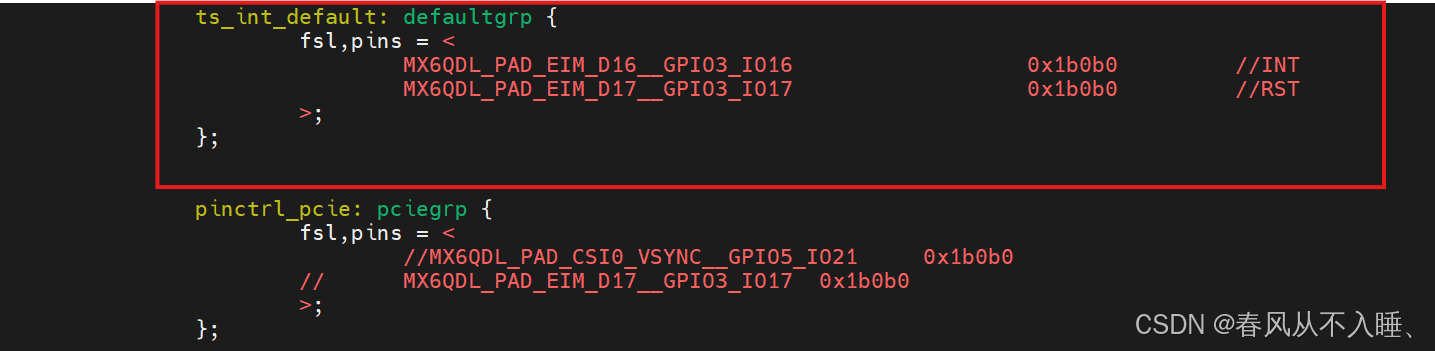

2、添加pinctr信息

三、驱动移植

1、添加驱动文件

移植整个触摸驱动文件到drivers/input/touchscreen目录下

2、添加Makefile

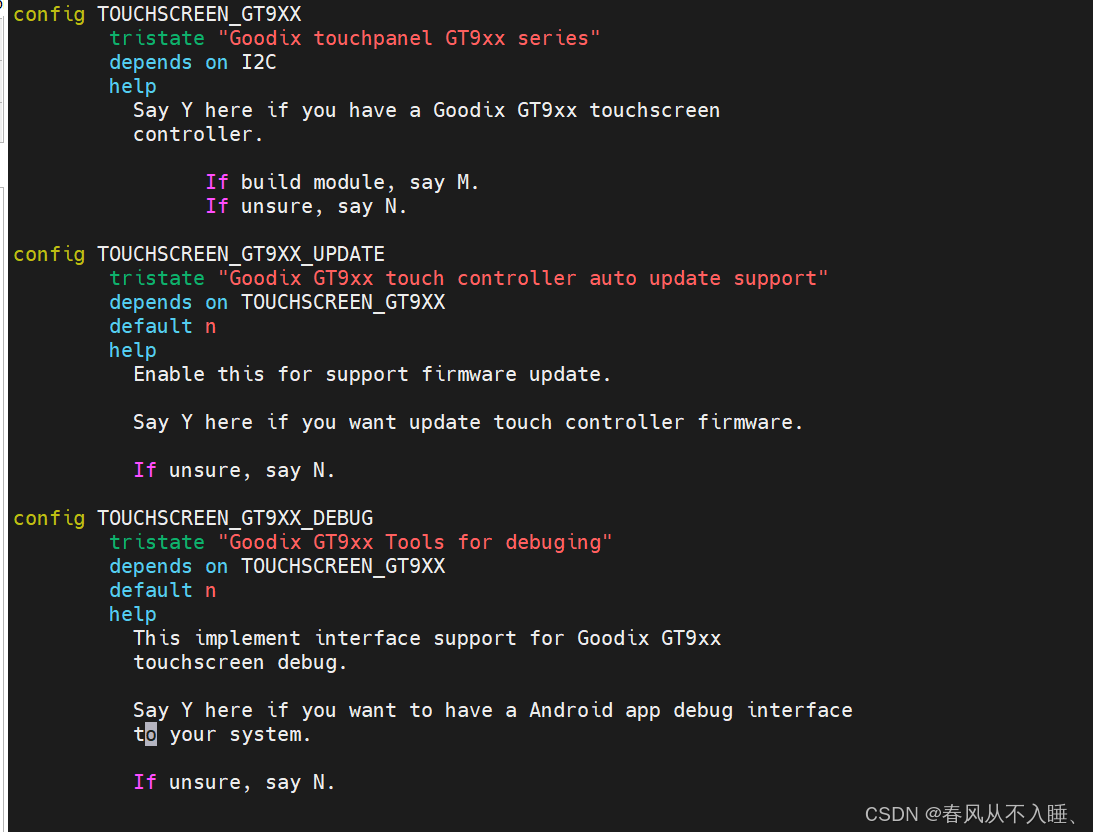

3、添加Kconfg

4、编译进内核

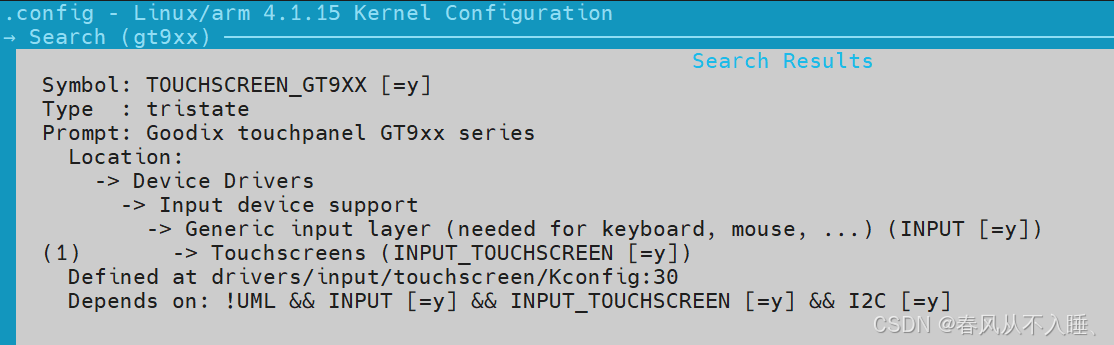

根目录make menuconfig，勾选相应选项

5、编译

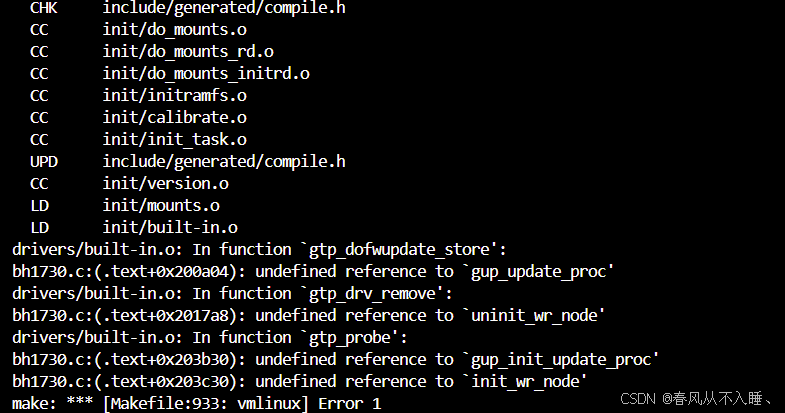

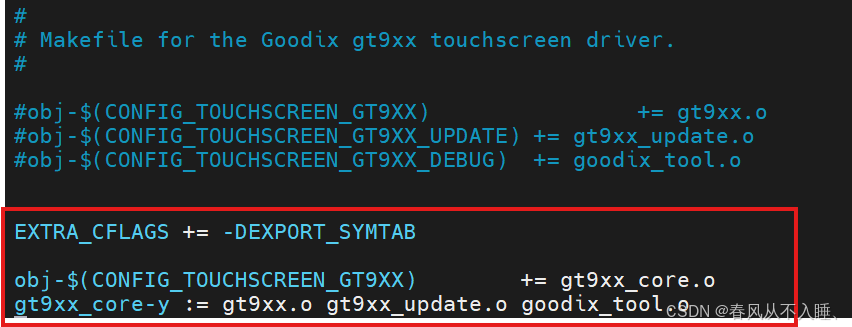

出现编译报错，修改触摸驱动内置的Makefile文件。

编译通过

第一种写法可能会编译报错的原因包括：

（1）配置未启用：如果 CONFIG_TOUCHSCREEN_GT9XX、CONFIG_TOUCHSCREEN_GT9XX_UPDATE、CONFIG_TOUCHSCREEN_GT9XX_DEBUG 中任何一个未启用，相关的 .o 文件就不会被添加到编译列表中，可能导致编译时文件缺失。

（2）缺失依赖项：因为没有明确指定文件的依赖关系，某些目标文件的编译顺序或依赖关系没有被正确处理，可能导致一些文件在不合适的时机被编译，从而产生错误。

四、效果

1、驱动未加载

查看dmesg打印信息

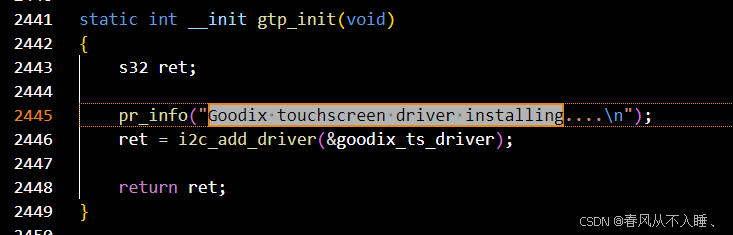

2、定位代码

根据打印信息，发现未正常进入probe函数

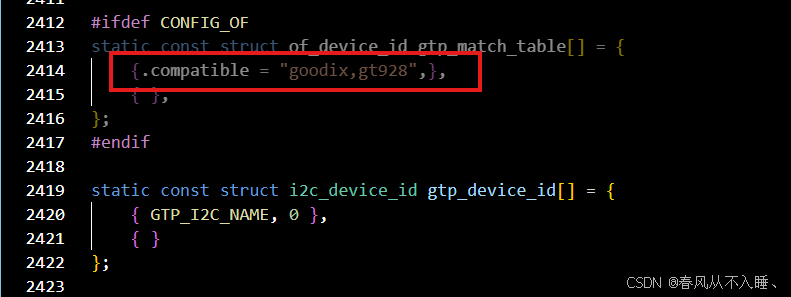

3、查看匹配属性，与设备树不一致

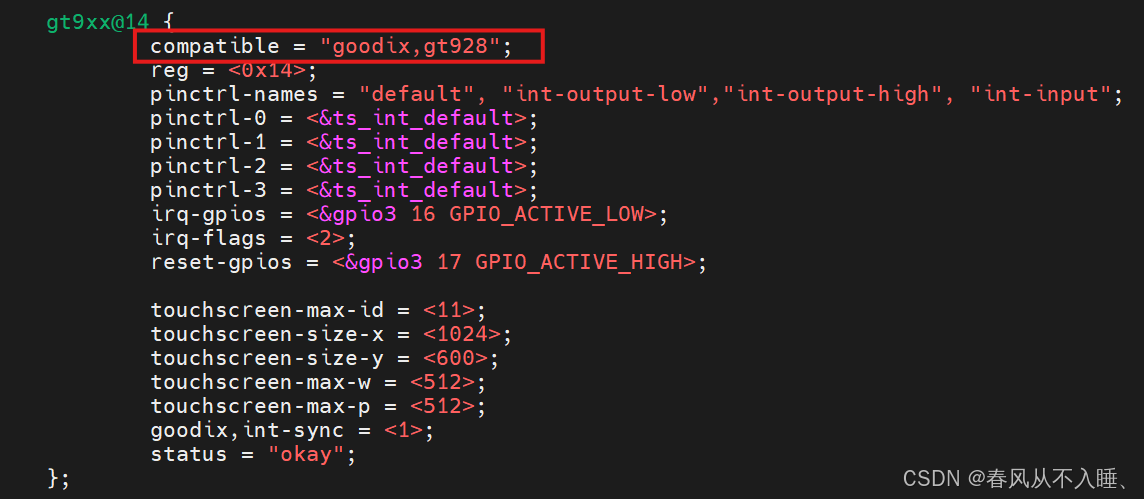

4、修改设备树

5、驱动加载报错

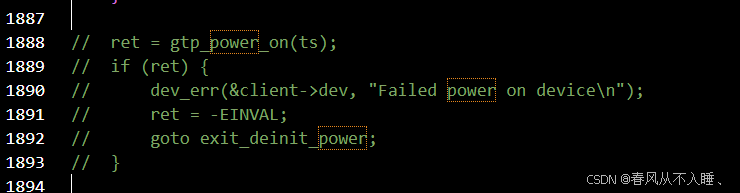

6、屏蔽该部分代码

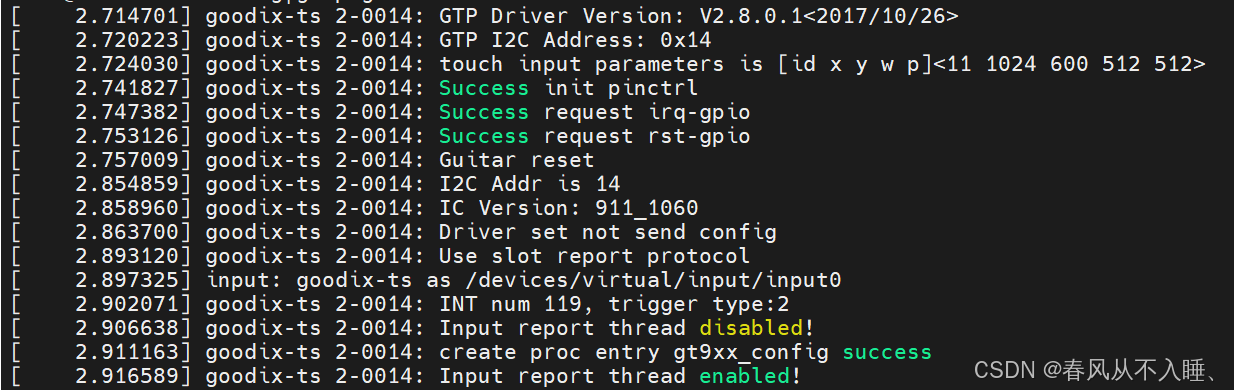

7、重新测试，驱动加载正常

8、设备节点

9、确认驱动可以上报数据

hexdump /dev/input/event0

10、tslib移植

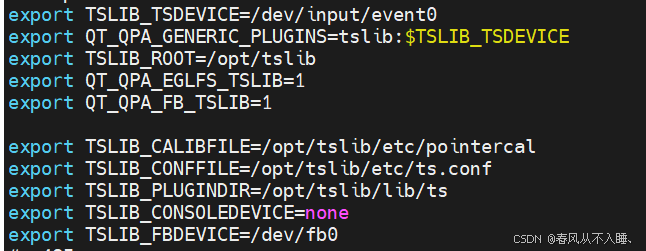

文件系统配置 Qt 插件路径和tslib 环境变量。

11、测试

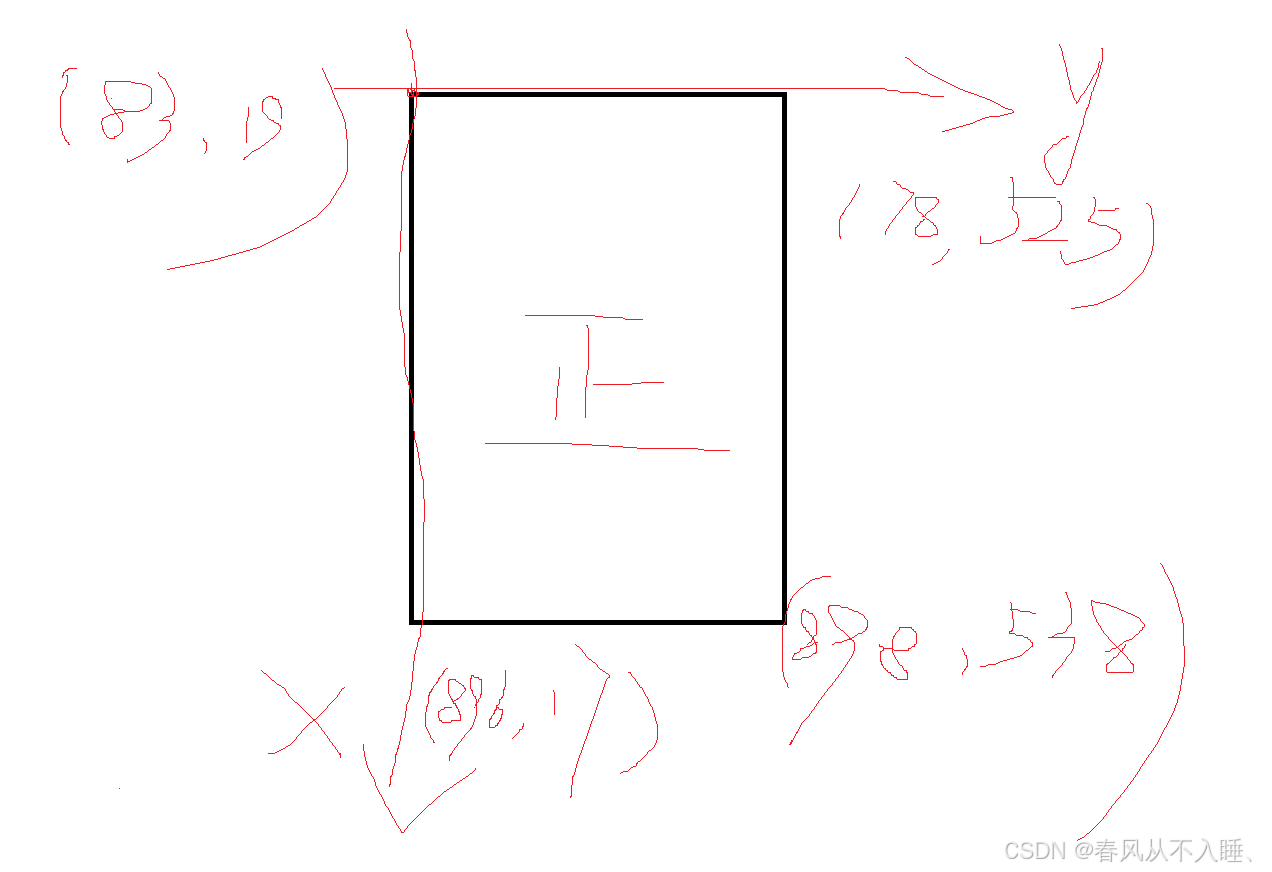

目前触摸点

正常触摸点：

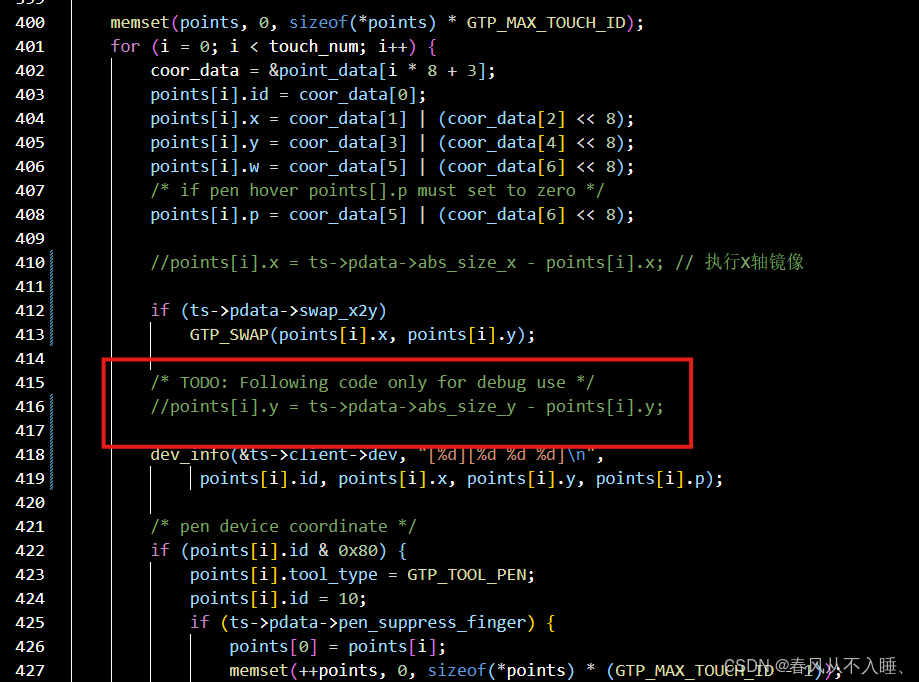

查看源码得知，被翻转了

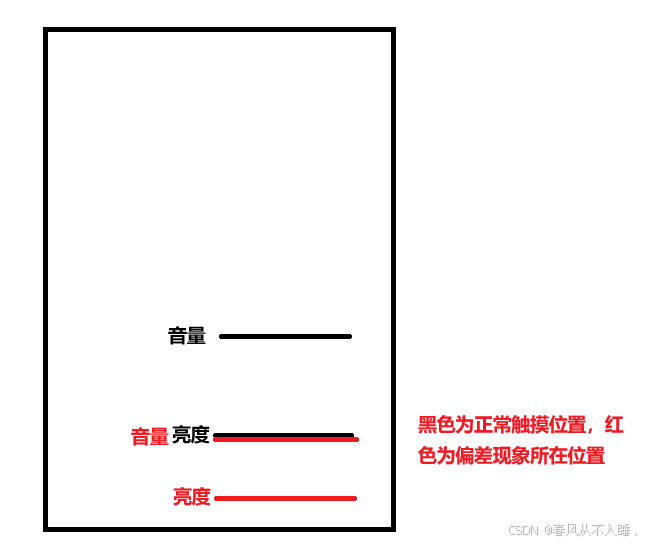

屏蔽该代码后，方向正确，触摸原点为屏幕右上角。但是触摸点整体往下偏移较大位置

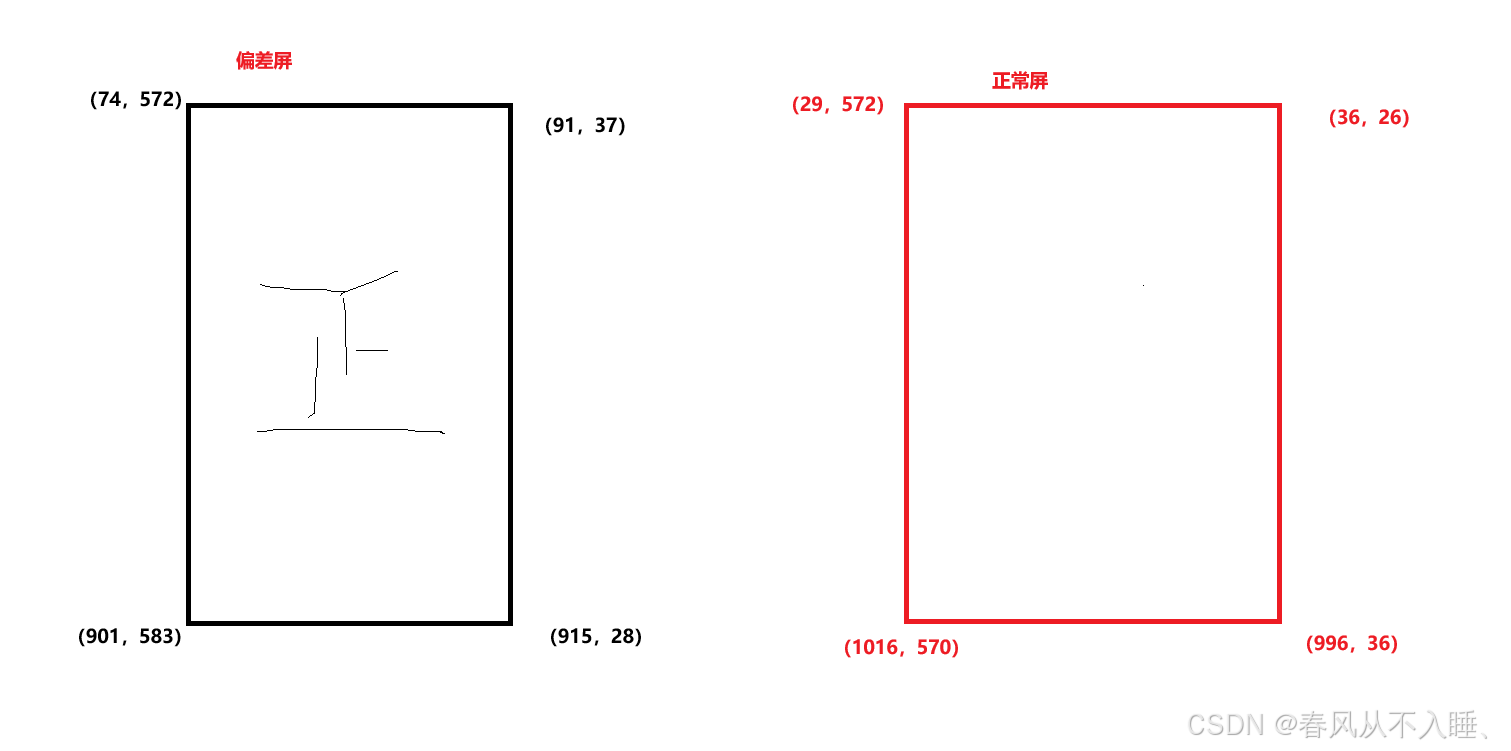

连续换了两块屏幕，触摸点正常，对比坐标测量结果如下：

从0x8047开始，读186字节，查看IC里面的参数？

./i2ctransfer -f -y 2 w2@0x14 0x80 0x47 r186

触摸偏差的寄存器值：

触摸正常的寄存器值：

不正常屏幕寄回处理

五、正常屏幕问题现象

1、现象一：触摸屏幕时，屏幕闪烁严重

更换屏幕，问题依旧存在，查看屏端的ctp部分和屏本体，背光部分没有任何线路连接的，为什么会影响屏幕？

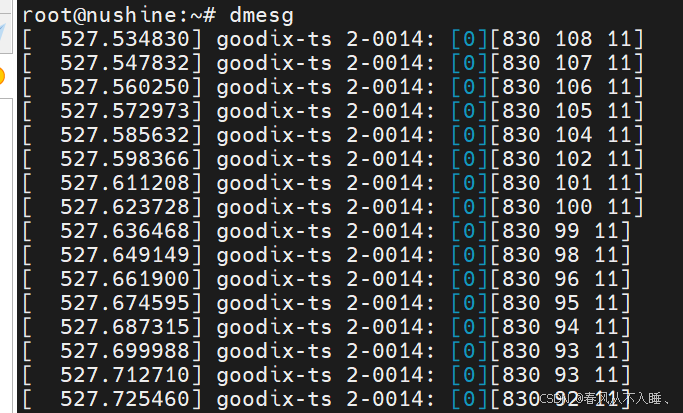

排查读取坐标后，是不是程序里干了其他事呢？在触摸屏幕时，串口在同步输出，打印大量的触摸坐标

打印触摸点信息可能会导致屏幕闪烁？因为每次触摸事件都会进行打印操作，从而影响绘制的流畅性？

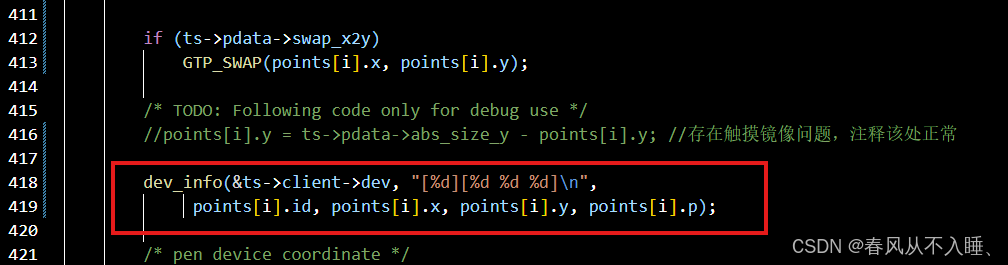

解决办法：定位打印代码，注释该部分，关闭打印

再次测试，触摸屏幕闪烁问题解决

2、现象二：触摸偶尔无效

触摸时，内核正常上报，但会出现qt触摸事件没上报的情况，导致触摸点击偶尔无效

3.3V 通讯接口，400Kbps 通讯速度，上拉电阻 2K

滑动流畅，连续点击还是会出现延迟问题，排查后是qt事件上报的问题。

qt button 判断了按键状态制作按键点击特效。 在板子上连续点击操作会判断为按压状态。造成按键点击事件不触发，使人感觉点击失灵。现在去除判断 解决此异常
