SDHT10温湿度传感器驱动解析与实现

在嵌入式开发中，温湿度传感器是常见的外设之一，用于环境监测、智能控制等领域。本文将详细介绍基于SDHT10温湿度传感器的驱动程序设计与实现，包括硬件接口、通信协议以及软件实现。通过分析SDHT10.c和SDHT10.h文件，我们将深入理解如何与SDHT10传感器进行交互，并获取温湿度数据。

一、SDHT10温湿度传感器简介

SDHT10是一款单总线温湿度传感器，能够同时测量环境的温度和湿度。它通过单总线接口与微控制器通信，数据传输采用脉冲宽度调制（PWM）的方式。传感器在接收到启动信号后，会输出一系列的脉冲信号，这些信号包含了湿度、温度以及校验和等信息。

二、硬件接口设计

在硬件设计中，SDHT10传感器通过一个GPIO引脚与微控制器连接。根据SDHT10.h文件中的定义，传感器的数据引脚被连接到P07引脚上。为了实现数据的读取，需要对这个引脚进行输入和输出模式的切换。

c复制

#define PORT_DHT10_PIN  P07
#define PORT_DHT10_PIN_LOW()  (PORT_DHT10_PIN = 0)
#define PORT_DHT10_PIN_HIGH()  (PORT_DHT10_PIN = 1)
#define PORT_DHT10_PIN_READ()  (PORT_DHT10_PIN)

• PORT_DHT10_PIN_LOW()：将引脚拉低，用于发送启动信号。

• PORT_DHT10_PIN_HIGH()：将引脚拉高，用于释放总线。

• PORT_DHT10_PIN_READ()：读取引脚状态，用于接收传感器数据。

三、驱动程序设计

（一）引脚模式切换

SDHT10传感器的数据通信需要在输入和输出模式之间切换。在SDHT10.c文件中，SDHT10_OutMode()和SDHT10_InMode()函数分别用于设置引脚为输出模式和输入模式。

void SDHT10_OutMode(void)
{
    P0TRIS |= 0x80; // 设置为输出模式
    P0UP &= 0x7F;   // 禁用上拉电阻
}

void SDHT10_InMode(void)
{
    P0TRIS &= ~0x80; // 设置为输入模式
    P0UP |= 0x80;    // 启用上拉电阻
}

（二）启动传感器

为了启动传感器，需要发送一个特定的时序信号。SDHT10_Start()函数负责生成这个启动信号。启动信号包括拉低总线至少10ms唤醒+1ms高+1ms低+1ms高，然后释放总线等待传感器响应。

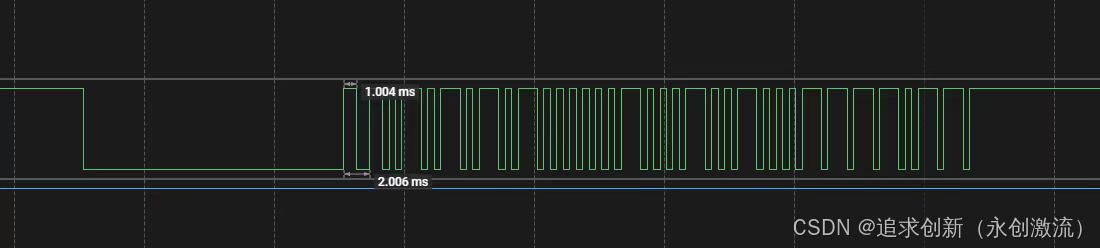

唤醒：

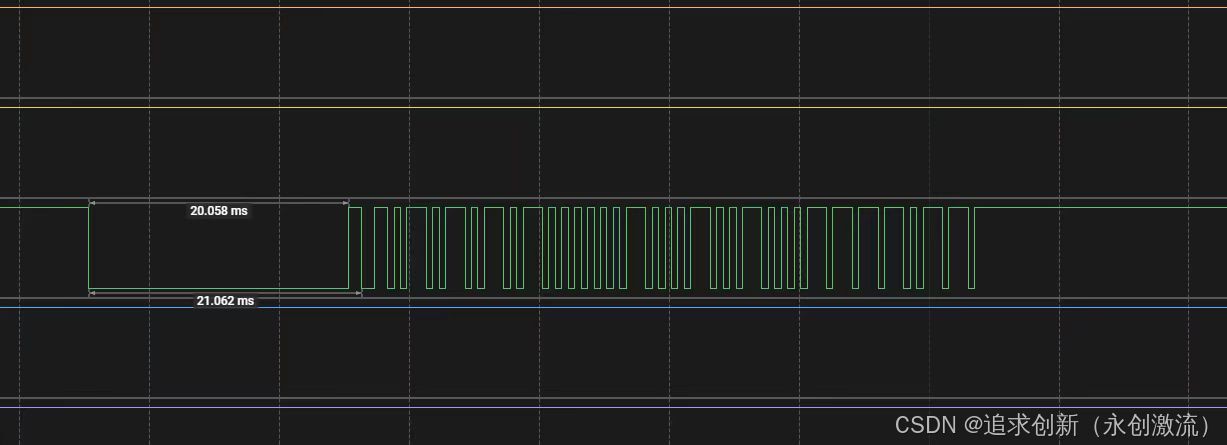

启动：

C:

void SDHT10_Start(void)
{
    if(++SDHT10_Sta
