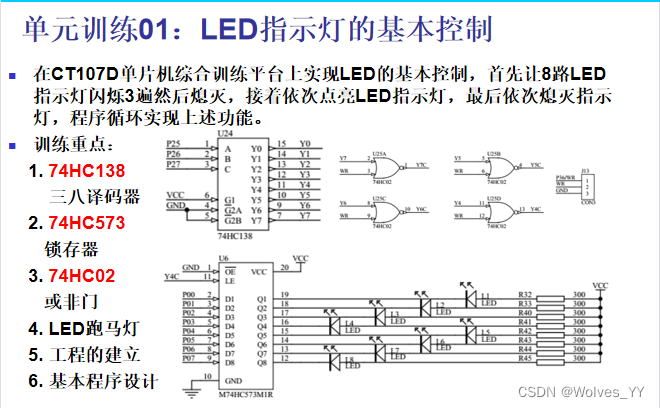

蓝桥杯单片机-LED

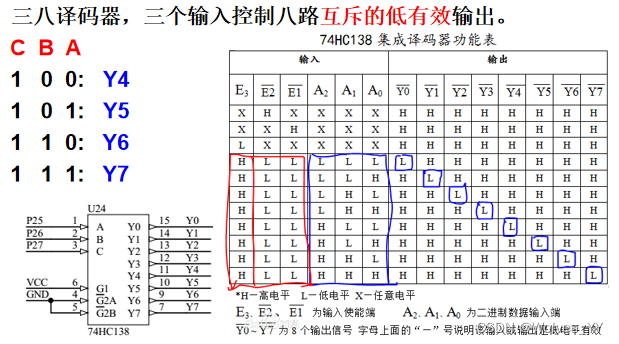

 一、74HC138译码器

P27、P26、P25输出0、0、0，Y0为0；P27、P26、P25输出0、0、1，Y1为0；

P27、P26、P25输出0、1、0，Y2为0；P27、P26、P25输出0、1、1，Y3为0，剩下的以此类推

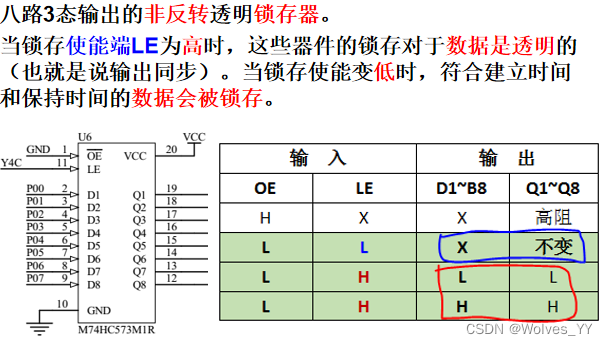

二、74HC573锁存器

当OE为0，LE为1时D1~D8是什么Q1~Q8就是什么。OE已经接地，为0，我们只需让LE为1即可。

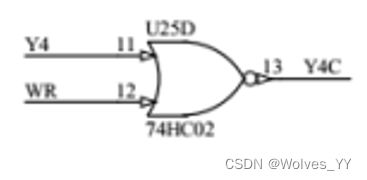

三、74HC02或非门

若想让输出Y4C为1，只需让Y4,WR(默认为0)都为0，两者相或为0，再非一下就为1。

若想让输出Y4C为0，只需让Y4,WR其中一个为0，两者相或为1，再非一下就为0。

四、代码实现

整体思路：首先让P27 = 1，P25 = 0，P26 = 0,即可让Y4输出0；然后Y4和WR与非为1；接着即可控制P0实现功能。

#include "reg52.h"

sbit HC138_A = P2^5;
sbit HC138_B = P2^6;
sbit HC138_C = P2^7;

void Delay(unsigned int t)
{
	while(t--);
	while(t--);
}

void LED()
{
	char i;
	HC138_C = 1;
	HC138_B = 0;
	HC138_A = 0;
	for(i = 1;i <= 3;i++)
	{
		P0 = 0x00;
		Delay(60000);
		Delay(60000);
		P0 = 0xff;
		Delay(60000);
		Delay(60000);
	}
	for(i = 1;i <= 8;i++)
	{
	 	P0 = 0xff << i;
		Delay(60000);
		Delay(60000);
	}
	for(i = 1;i <= 8;i++)
	{
	 	P0 = ~(0xff << i);
		Delay(60000);
		Delay(60000);
	}

//	下面两个for循环为流水灯的程序，题目并未要求，我自己加的
//	for(i = 0;i < 7;i++)
//	{
//	 	P0 = ~(0x01 << i);
//		Delay(60000);
//		Delay(60000);
//	}
//	for(i = 7;i >= 0;i--)
//	{
//	 	P0 = ~(0x01 << i);
//		Delay(60000);
//		Delay(60000);
//	}
}

void main()
{
 	while(1)
	{
		LED();
	}
}
