LVGL 工程文件结构详解：从自定义到自动生成的组件分工

在基于 LVGL 开发嵌入式 GUI 项目时，工程文件的结构往往是新手入门的第一个“拦路虎”。本文将对典型 LVGL 工程中的核心目录与文件进行拆解，帮你快速理清各模块的功能边界，高效开展界面开发工作。

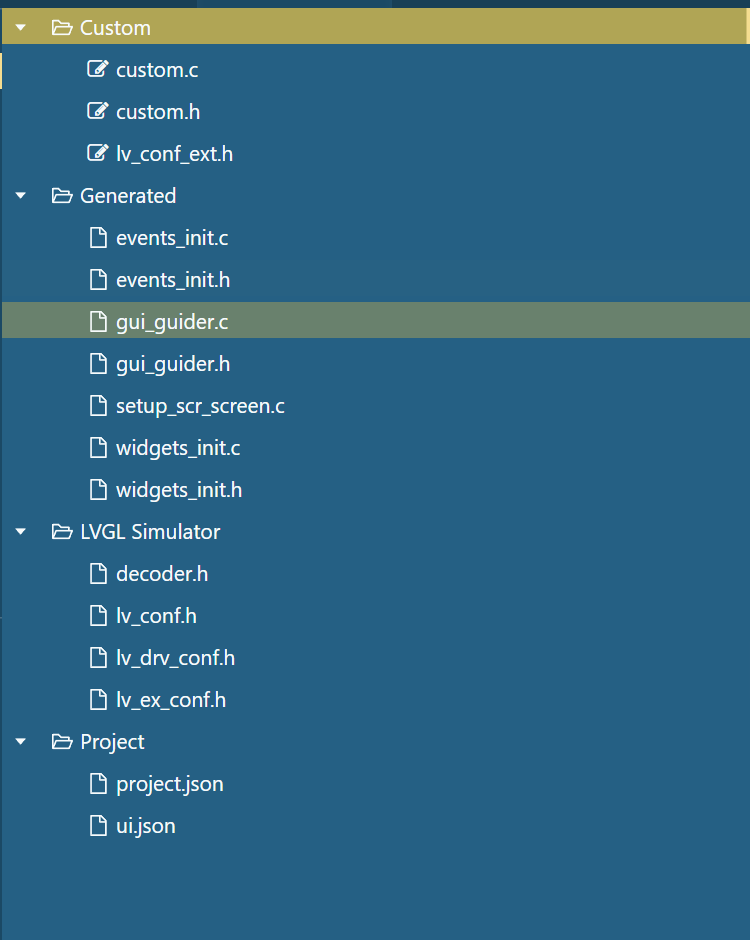

GUI guider工程结构示例

一、Custom 目录：开发者的“自留地”

该目录用于存放用户自定义的业务逻辑代码，是开发者扩展功能的核心区域（代码不会被 GUI 工具自动覆盖）。

文件	功能说明
custom.c / custom.h	存放自定义业务逻辑，如按钮点击后的业务处理、自定义样式函数、特殊数据的计算逻辑等。
lv_conf_ext.h	补充/修改 LVGL 核心配置（lv_conf.h），例如启用特定模块、调整内存池大小、扩展字体支持等。

二、Generated 目录：GUI 工具的“自动化产出”

该目录由 LVGL GUI 设计工具（如 SquareLine Studio）自动生成，负责界面的可视化实现与基础事件绑定。

文件	功能说明
events_init.c / events_init.h	自动初始化界面事件回调，为按钮、滑块等控件绑定默认的交互逻辑（如点击、数值变化事件）。
gui_guider.c / gui_guider.h	LVGL 界面框架的核心文件，提供页面管理、资源加载、控件对象初始化的统一接口。
setup_scr_screen.c	具体屏幕（如名为“screen”的界面）的控件实现文件，包含按钮、图片、标签的创建、样式与布局配置。
widgets_init.c / widgets_init.h	基础控件组的初始化逻辑，可用于统一配置控件样式或注册自定义控件（部分场景下可暂不深入）。

三、LVGL Simulator 目录：图形库的“底层支撑”

该目录是 LVGL 图形库的配置与驱动层，负责图形库与硬件（或模拟器）的适配。

文件	功能说明
decoder.h	定义图像解码器接口，支持 LVGL 解析 PNG、BMP 等格式的图片资源。
lv_conf.h	LVGL 核心配置文件，控制图形库功能开关（如动画、字体压缩）、显示分辨率、内存池大小等。
lv_drv_conf.h	驱动层配置文件，定义显示驱动、输入设备驱动（触摸、鼠标）的接口，是 LVGL 与硬件的“桥梁”。
lv_ex_conf.h	配置 LVGL 扩展组件（如图表、滑块）的启用状态，按需开启可减少资源占用。

四、Project 目录：工程的“配置中枢”

该目录存储工程的元信息与可视化设计数据。

文件	功能说明
project.json	工程配置文件，记录项目基本信息、依赖、编译选项等，用于 IDE 或 GUI 工具识别工程结构。
ui.json	界面可视化设计的元数据文件，存储控件位置、样式、事件绑定等信息，是 GUI 工具生成代码的依据。

通过对以上目录和文件的梳理，你可以清晰地把握 LVGL 工程的“自动化 + 自定义”协作模式：Generated 目录负责界面的可视化落地，Custom 目录承载业务逻辑的扩展，LVGL Simulator 保障图形库的底层适配。这种结构既发挥了工具的自动化效率，又保留了开发者的自定义空间，非常适合嵌入式 GUI 项目的迭代开发。
