HCIP第六天

1. 条件匹配

• 指定路由器（DR）DR和MA网络中其他设备之间应该建立邻接关系
• 备份指定路由器（BDR）BDR也应该和MA网络中其他设备之间建立邻接关系，这样
  BDR才能在DR出现故障时第一时间顶替DR的位置，起到备份的效果
• 条件匹配：在MA网络中，若所有设备均保持邻接关系，将出现大量的重复更新；所以，
  需要进行DR/BDR的选举；所有非DR/BDR的设备之间仅保持邻居关系即可

2. DR/BDR的选举规则

• 先比较优先级，优先级最大的为DR，次大的为BDR优先级默认为1如果将一个接口的优先级修改为0，则代表该接口放弃DR/BDR的选举。
• 当优先级相同时，则比较RID。RID大的路由器对应接口为DR，次大的为BDR
• DR/BDR的选举是非抢占模式的，一旦DR和BDR选定，则将无法被替换。选举时间为死亡时间

3. OSPF的数据包

• OSPF协议是跨层封装的协议，跨四层封装，直接将应用层的数据封装在网络层协议后面。IP协议包中协议号字段对应数值为8

4. OSPF的头部信息
   版本：指的是OSPF版本，版本号一般为2
   类型：指的是OSPF数据包类型
   Hello：1；DBD：2；LSR：3；LSU：4；LSACK：5；RID：发数据包RID；AREA ID：发出数据包的区域的ID
5. OSPF的认证类型


• null（不认证）：0； simple（明文认证）：1； MD5（通过比对摘要值的方式进行认证）：2

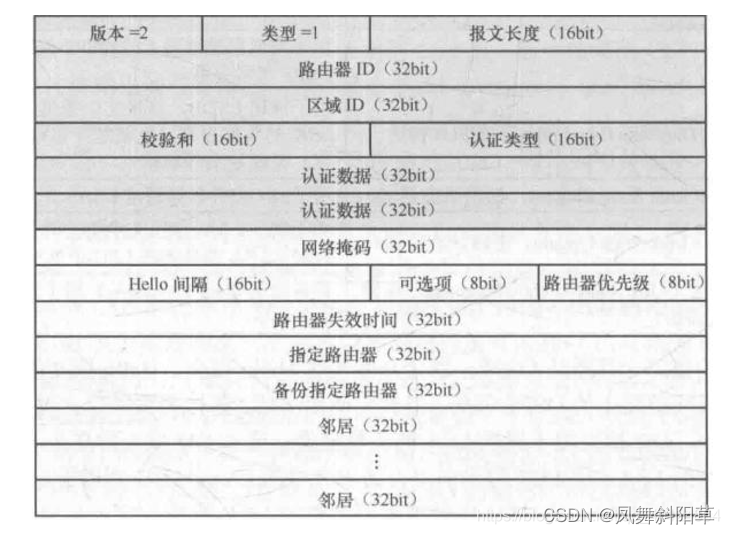

• hello包：周期发现，建立和保活邻居关系，包括DR/BDR选举
• 网络掩码： 接口一旦激活后开始发送hello报文，这个接口本身配置的IP地址的掩码信息华为设备要求，邻居之间hello包中所携带的子网掩码必须相同，不同则无法建立邻居关系
• hello时间和死亡时间：邻居之间所携带的Hello时间和死亡时间必须相同，不同则无法建立邻居关系
• 路由器的优先级：指的是发出接口DR/BDR选举时的优先级
• 指定路由器/备份指定路由器 ：在DR/BDR选举完成后，将会把DR/BDR的IP信息携带在该字段
• 邻居：指的是本地已知的邻居的RID，这个是建立邻居关系的重要条件
• HELLO包中限制邻居关系建立的条件：1网络掩码2hello时间3dead time4OSPF特殊区域标记5认证
• DBD包 （数据库描述报文 ）： 可以主从关系选举，携带LSDB摘要信息
• I（ INIT）：该位置1，则代表此时的DBD包是进行主从关系选举的DBD包，后面讲不携带LSDB的摘要信息
• M（More）：该位置1，则代表后续还有更多的DBD包，该位置0，则代表这个DBD包是最后一个DBD包
• MS（Master）该位置1，则代表发送DBD包设备为主，置0则代表发送该数据包的设备为从
• LSA头部信息：并不是完整的LSA信息，相当于LSA信息的一个摘要
• LSR包（链路状态请求报文）基于DBD包中的摘要信息，和本地LSDB进行比对，之后请求未知的LSA信息
• 链路状态类型，链路状态ID，通过路由器（LSA的三元组）可以唯一的标识出一条LSA
• LSU（链路状态更新报文）真正携带LSA信息的数据包
• LSAck（链路状态确认报文)确认包,通过LSA头部内容进行确认

6. OSPF的接口网络

• OSPF的接口网络类型指OSPF接口在不同网络环境下默认的不同工作方式
• BMA（以太网）:Broadcast，需要进行DR/BDR选举，hello 10S，dead time 40S
• P2P（PPP，HDLC，MGRE）只能建立一个邻居关系，不需要进行DR/BDR的选举，hello 10S，dead time 40S
• 环回接口（虚拟接口）P2P，华为设备标记为P2P，但实际无数据收发
• P2MP，可以创建多个邻居关系，不需要进行DR和BDR的选举，hello 30S，dead time 120S
• NBMA（帧中继）不会自动建立邻居关系，需要手工指定。需要进行DR/BDR的选举，hello 30S，dead time 120S
  华为设备的串口遵循的是E1标准，最大传输速率为2.048Mbps
  华为设备环回接口的开销值默认设置为0，这个值不受外界变化干扰
  华为设备将tunnel接口的传输速率定义为64Kbps为了避免选路时选择tunnel接口，因为走隧道接口需要进行复杂的封装，会消耗大量资源
• 全连网状拓扑
  MGRE环境中，所有站点都充当中心站点，同时也充当分支站点。 在这种模式下，OSPF运行只需要将tunnel口修改为broadcast类型即可
• NBMA网络中建立邻居关系的方法
  [r1-ospf-1]peer 12.0.0.2
