RIP综合实验

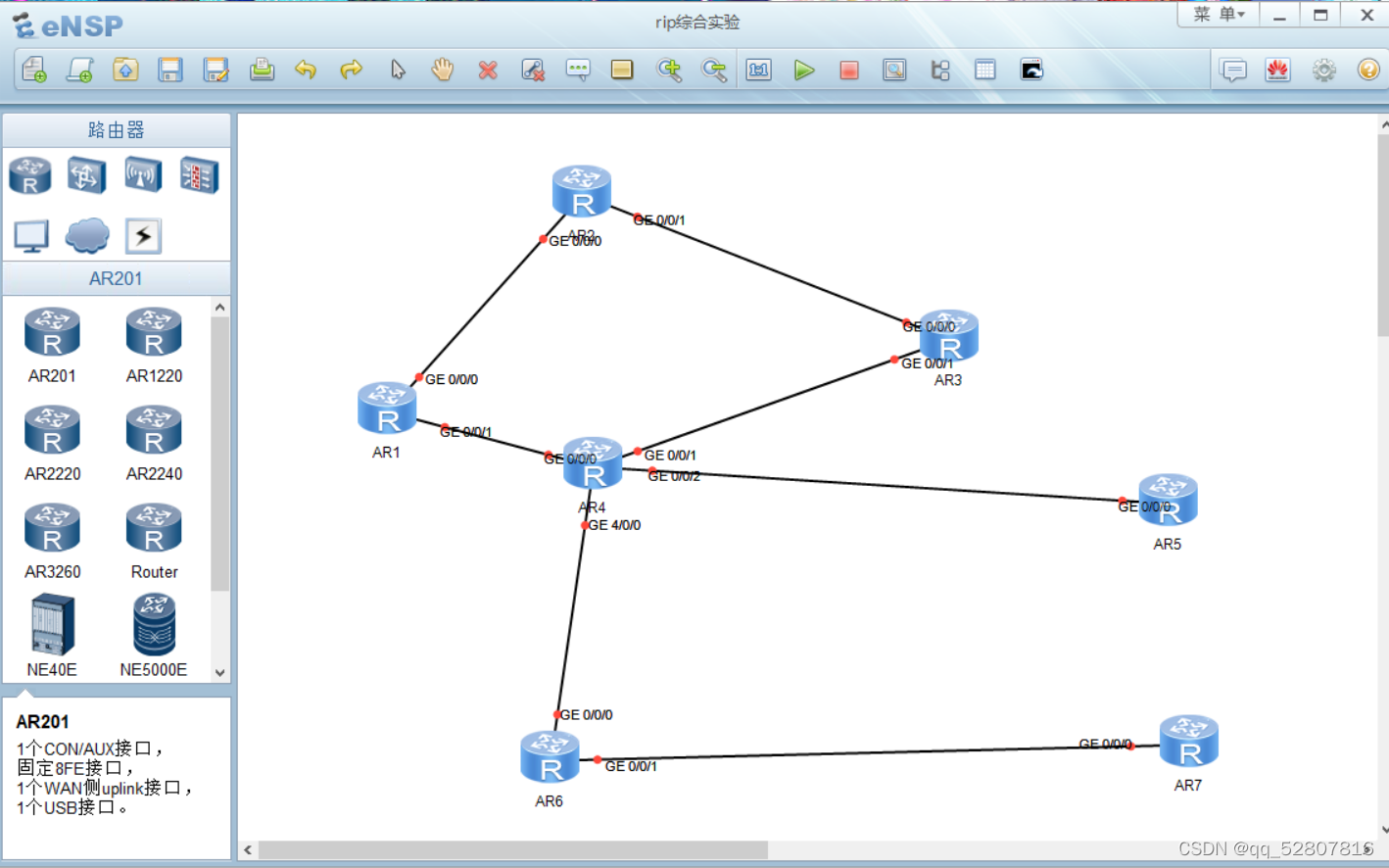

一、拓扑图
在这里插入图片描述
二、要求
R1-R2-R3-R4-R5运行RIPV2
R6-R7运行RIPV1
1、使用合理IP地址规划网络，各自创建环回接口
2，R1创建环回172.16.1.1/24 172.16.2.1/24 172.16.3.1/24

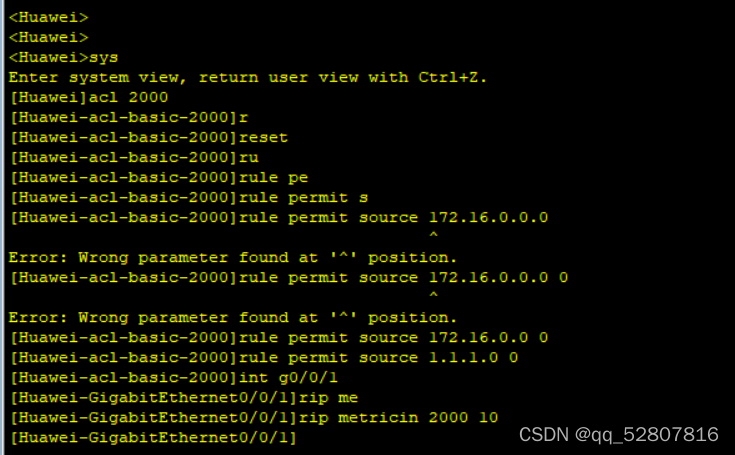

3、要求R3使用R2访问R1环回

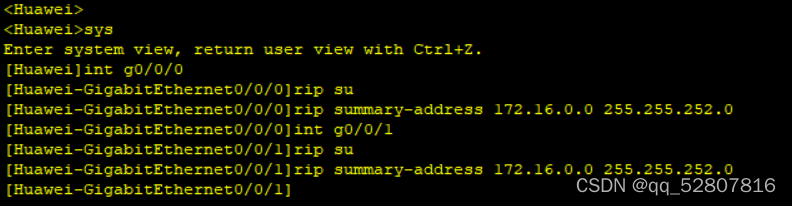

4，减少路由条目数量，增加路由传递安全性

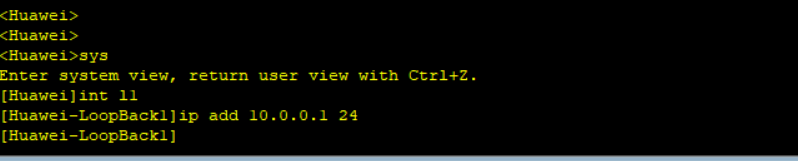

5，R5创建一个环回模拟运营商，不能宣告

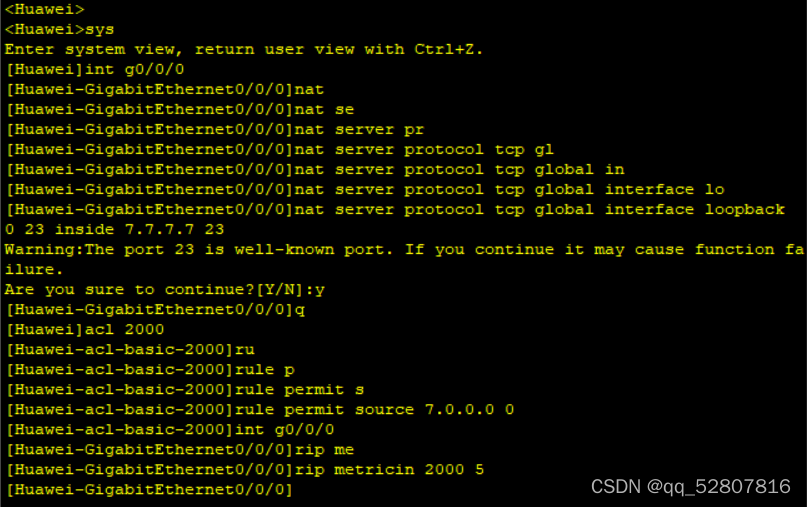

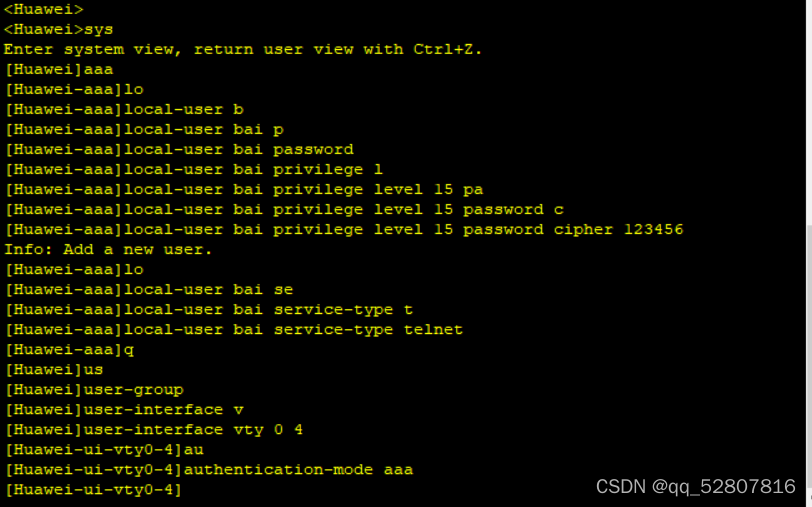

6，R1 telnet R2环回实际telnet到R7上

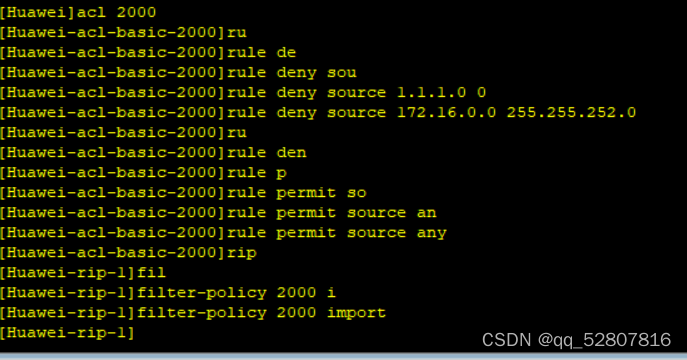

7，R6-R7路由器不能学习到达R1环回路由

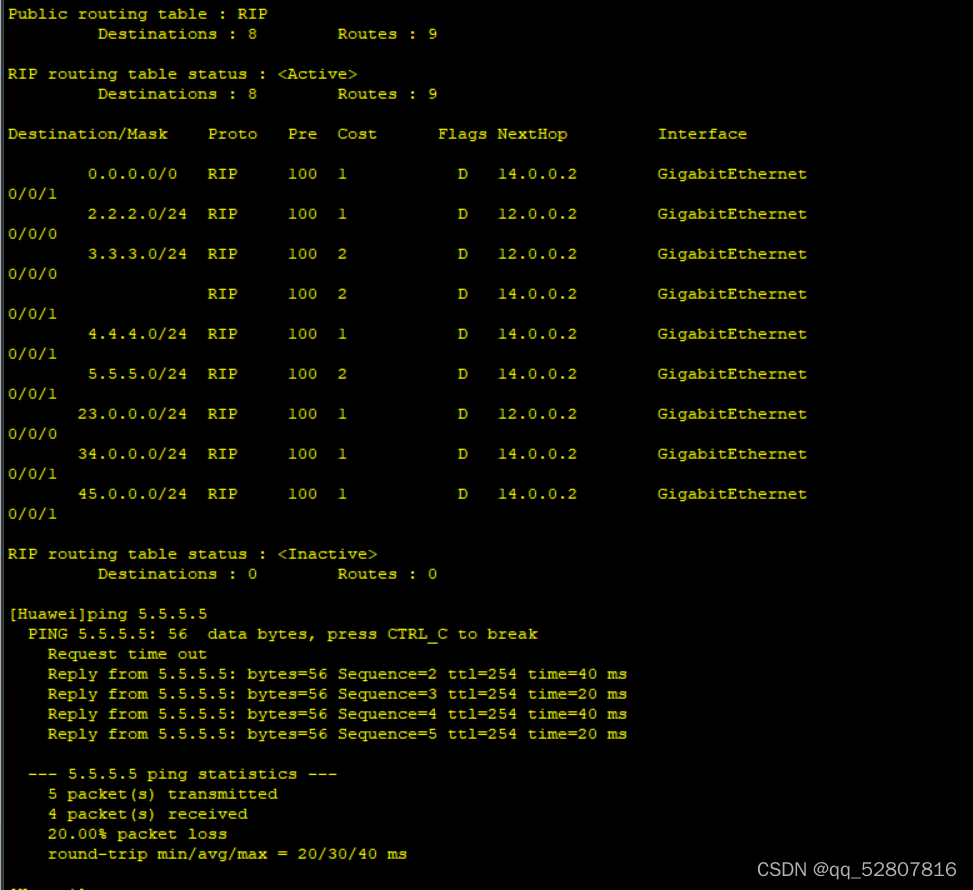

8 ，全网可达
三实验分析
R1
loopback0:1.1.1.1 24
loopback1:172.16.1.1 24
loopback2:172.16.2.1 24
loopback3:172.16.3.1 24
g0/0/0 :12.0.0.1 24
g0/0/1:14.0.0.1 24

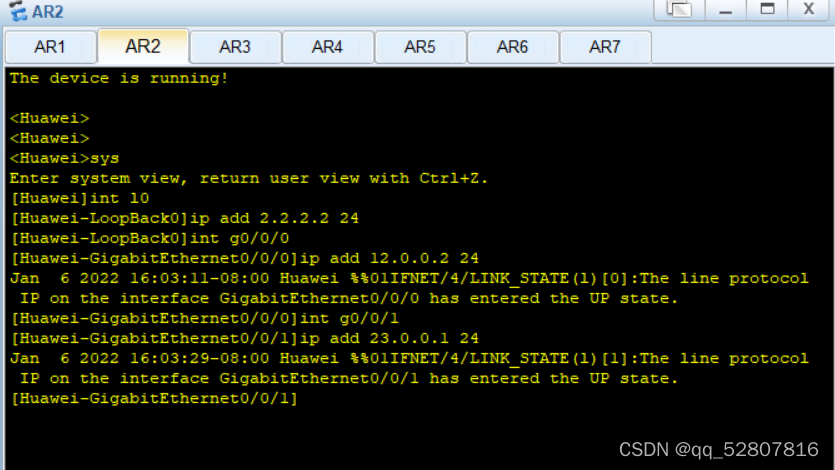

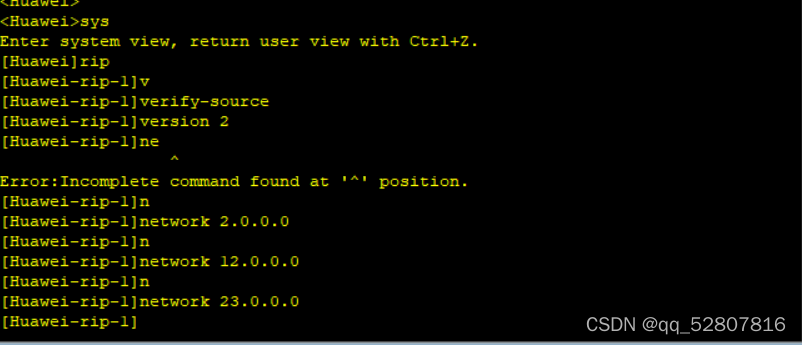

R2
loopback0:2.2.2.2 24
g0/0/0:12.0.0.2 24
g0/0/1:23.0.0.1 24

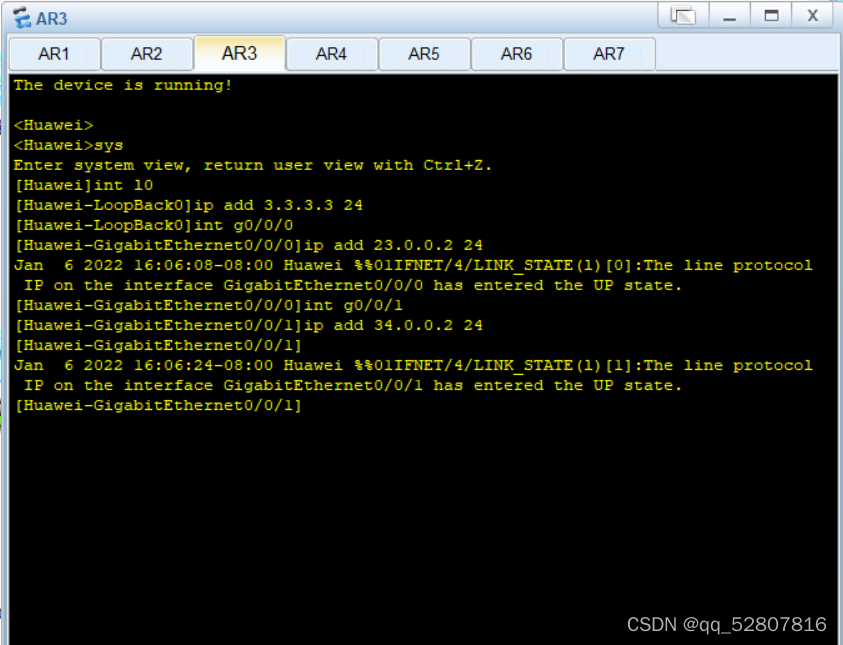

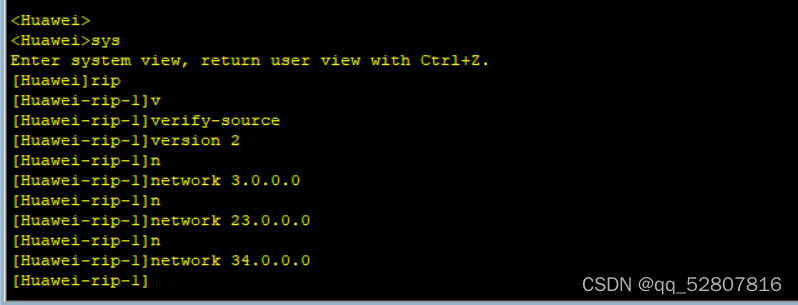

R3
loopback0:3.3.3.3 24
g0/0/0:23.0.0.2 24
g0/0/1:34.0.0.2 24

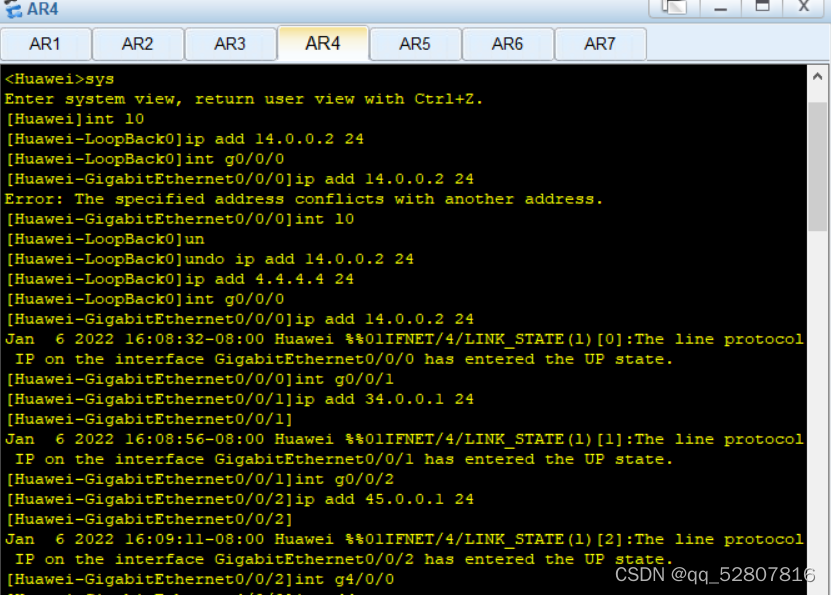

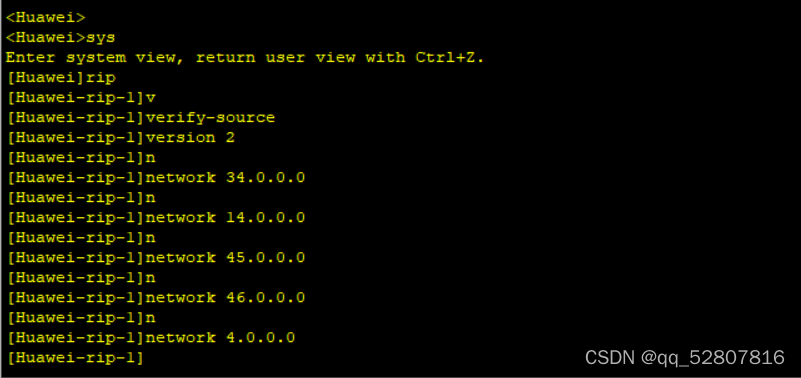

R4
loopback0:4.4.4.4 24
g0/0/0:14.0.0.2
g0/0/1:34.0.0.1 24
g0/0/;45.0.0.1 24
g4/0/0;46.0.0.1 24

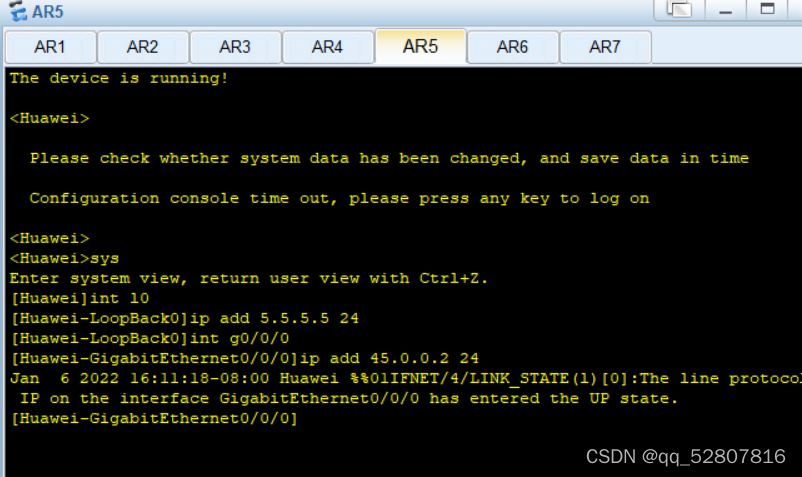

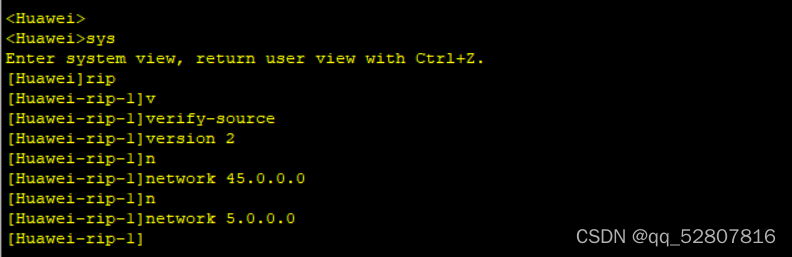

R5
loopback0；5.5.5.5 24
g0/0/0;45.0.0.2 24

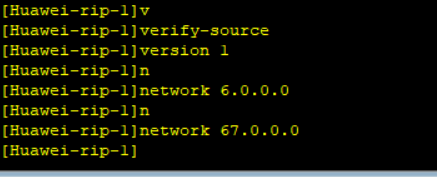

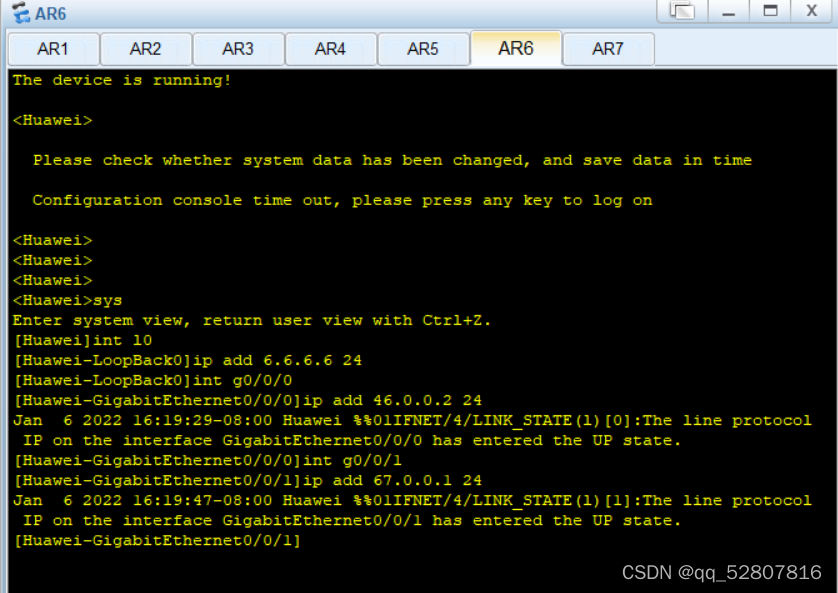

R6
loopback0;6.6.6.6 24
g0/0/0;46.0.0.2 24
g0/0/1;67.0.0.1 24

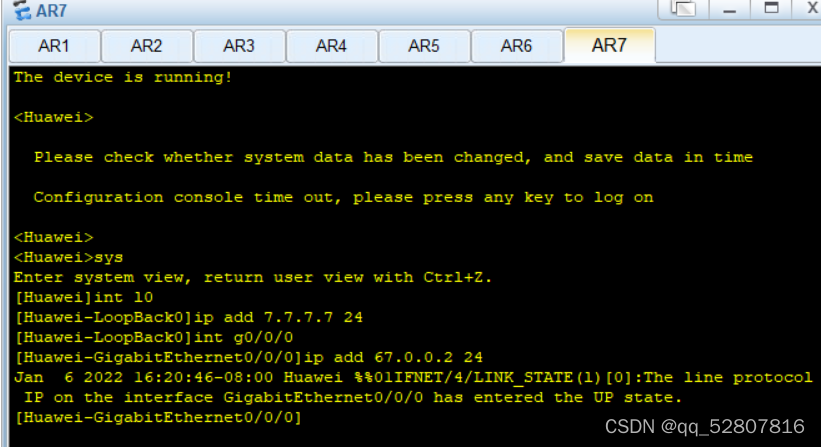

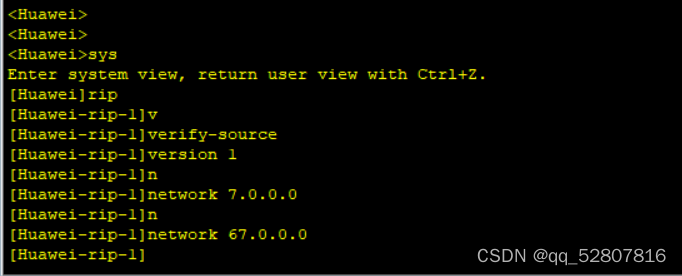

R7
loopback0:7.7.7.7 24
g0/0/0;67.0.0.2 24

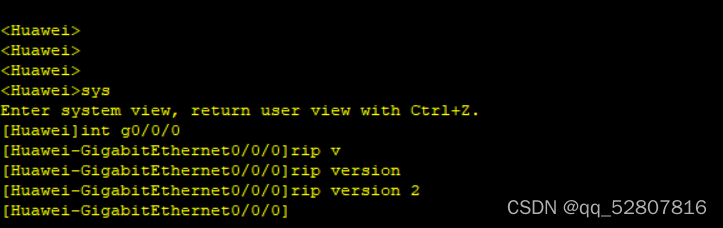

四具体配置

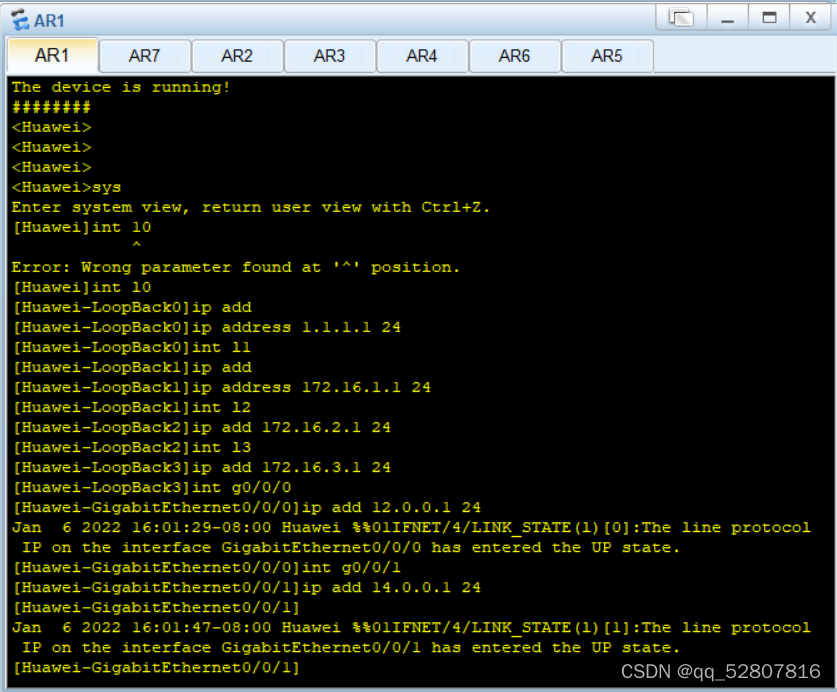

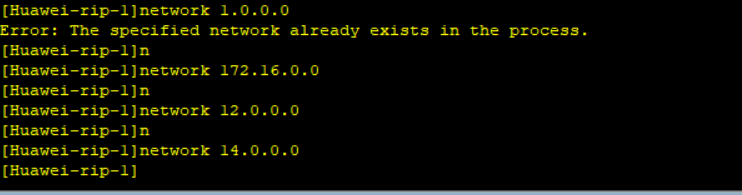

R1
在这里插入图片描述
