【论文解读】FCN全卷积网络详细解读与实现

从论文到落地：FCN 全卷积网络（Long, Shelhamer, Darrell）超详细解读与实践

这是一篇面向实战的“论文+工程”双线解析，尽量还原作者的原始思路与关键细节，并补齐从原理到实现的每一个坑。行文风格参考 优快云 博客，包含：背景、核心创新、公式推导、结构拆解（FCN-32s/16s/8s）、训练细节、结果复现、与同代方法对比、PyTorch 代码、常见问题与扩展阅读。篇幅较长，建议收藏后细读。

---

目录

1. 任务背景与问题定义
2. 论文要点速览
3. 从分类到分割：FC 层如何“卷积化”（数学推导）
4. 上采样的正确打开方式：反卷积/转置卷积 vs 双线性插值
5. Skip 连接与“深浅融合”：FCN-32s/16s/8s 的由来
6. 架构拆解与尺寸对齐：步幅、感受野、裁剪
7. 训练细节与工程技巧：初始化、优化器、损失、采样
8. 结果与结论：VOC12/NYUDv2/SIFT Flow 指标与速度
9. 与同期/后续方法对比：DeconvNet、U-Net、DeepLab（空洞卷积）、PSPNet
10. 从 0 搭一个 FCN-8s 头（PyTorch 实战）
11. 复现实验建议：数据增强、类别不均衡、评测脚本
12. 常见坑与排错清单
13. 影响与演进：FCN 的历史地位与现代视角
14. 参考与延伸阅读

---

1）任务背景与问题定义

语义分割（Semantic Segmentation）要求对每一个像素做类别预测。与图像分类（整图一个标签）和目标检测（框级别标签）相比，它更细粒度、空间信息更关键。深度学习之前，常见套路是“特征（SIFT/LBP/手工）+ 图模型（CRF/MRF）”，效果与泛化能力有限。深度卷积网络在分类大杀四方后，如何把“哪里是啥（where & what）”同时学好，就是这篇工作的出发点。

---

2）论文要点速览

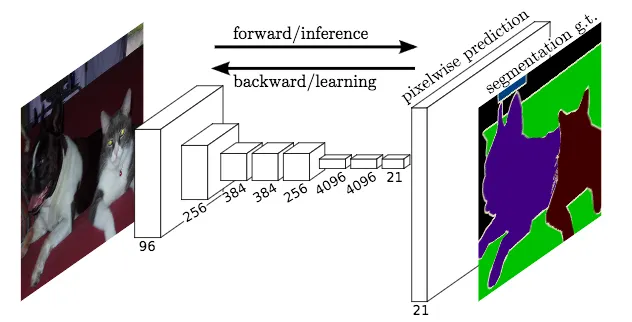

• 核心思想：把分类网络（AlexNet/VGG/GoogLeNet）的全连接层（FC）变成 1×1 卷积，从而得到可接收任意大小输入、输出对应空间尺寸的全卷积网络（FCN）；再通过**网络内上采样（反卷积/转置卷积）**恢复到像素级别预测。
• 关键改进：提出Skip 连接（深浅融合），把浅层（位置信息细）与深层（语义信息强）融合，形成 FCN-32s → FCN-16s → FCN-8s 的逐步细化。
• 效果：在 PASCAL VOC 2012 上达到 62.2% mIoU（CVPR’15），且单图推理 < 0.2 s；PAMI 期刊扩展版进一步到 67.2% mIoU，推理 ~0.1 s（使用更完善设置与更强训练）。（数据来自论文原文）
• 工程价值：证明了端到端、像素到像素训练完全可行，且全图密集训练比“采样小 patch 逐个跑”更高效。

---

3）从分类到分割：FC 层如何“卷积化”（数学推导）

3.1 “FC 即卷积”的等价性

设分类网络最后一个卷积特征图为 X ∈ R^{C×H×W}。传统全连接层权重 W ∈ R^{K×(C·H·W)}，输出 y ∈ R^{K}。把它重塑成一个卷积核 W' ∈ R^{K×C×H×W}，在输入特征 X 上做一次卷积（步幅 1、无 padding）：

$$y_k=\sum _{c=1}^C\sum _{i=1}^H\sum _{j=1}^W{W}_{k,c,i,j}^{\prime }{X}_{c,i,j}$$

这与全连接一模一样。若把 H×W 换成 1×1，则是1×1 卷积在每个空间位置上做“通道方向的线性组合”，等价于“逐像素的分类器”。

结论：把 FC 层改成 1×1 conv，网络即可对“每个空间位置”输出 K 维得分（K 类）；而不是只能输出一维整图分类结果。

3.2 任意大小输入

卷积操作对输入大小不敏感——所以全卷积网络（FCN）天然支持任意大小图像输入，输出为对应尺度的密集预测特征图（之后上采样回原图大小即可）。论文正式定义了这种“层层都是局部算子（卷积/池化/非线性）”的深度滤波器即 FCN。

---

4）上采样的正确打开方式：转置卷积 vs 双线性插值

4.1 为什么需要上采样？

常见分类干路会有多次下采样（stride 2 的池化/卷积），导致输出特征图相对输入步幅最大 32。要得到像素级预测，需将低分辨率特征图上采样回输入尺寸。

4.2 反卷积/转置卷积（Deconvolution/Transposed Conv）

论文采用网络内上采样：把上采样实现为转置卷积，支持端到端训练（梯度可传），比后处理插值更柔性。转置卷积输出空间尺寸为：

$$H_{\text{out}}=(H^{}$$
