全卷积网络FCN讲解

一、背景

FCN是由Jonathan Long等人在2015年发表的论文《Fully Convolutional Networks for Semantic Segmentation》中提出的，它是首个端对端针对像素级预测的全卷积网络。
论文地址：https://arxiv.org/pdf/1411.4038.pdf

二、FCN（全卷积网络）

1. CNN与FCN的区别

通常CNN网络在卷积层之后会接上若干个全连接层, 将卷积层产生的特征图(feature map)映射成一个固定长度的特征向量。以AlexNet为代表的经典CNN结构适合于图像级的分类和回归任务，因为它们最后都期望得到整个输入图像的一个数值描述（概率），比如AlexNet的ImageNet模型输出一个1000维的向量表示输入图像属于每一类的概率(softmax归一化)。

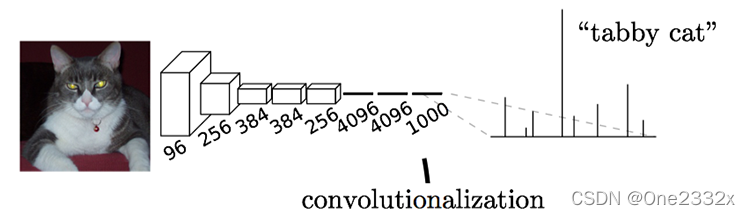

举例：下图中的猫, 输入AlexNet, 得到一个长为1000的输出向量, 表示输入图像属于每一类的概率, 其中在“tabby cat”这一类统计概率最高。

传统的基于CNN分割方法有几个缺点：

• 存储开销很大：
  例如对每个像素使用的图像块的大小为15x15，然后不断滑动窗口，每次滑动的窗口给CNN进行判别分类，因此则所需的存储空间根据滑动窗口的次数和大小急剧上升。
• 计算效率低下：
  相邻的像素块基本上是重复的，针对每个像素块逐个计算卷积，这种计算也有很大程度上的重复。
• 像素块大小的限制了感知区域的大小：
  通常像素块的大小比整幅图像的大小小很多，只能提取一些局部的特征，从而导致分类的性能受到限制。

而FCN对图像进行像素级的分类，从而解决了语义级别的图像分割（semantic segmentation）问题。与经典的CNN在卷积层之后使用全连接层得到固定长度的特征向量进行分类（全联接层＋softmax输出）不同，FCN可以接受任意尺寸的输入图像，采用反卷积层对最后一个卷积层的feature map进行上采样, 使它恢复到输入图像相同的尺寸，从而可以对每个像素都产生了一个预测, 同时保留了原始输入图像中的空间信息, 最后在上采样的特征图上进行逐像素分类。

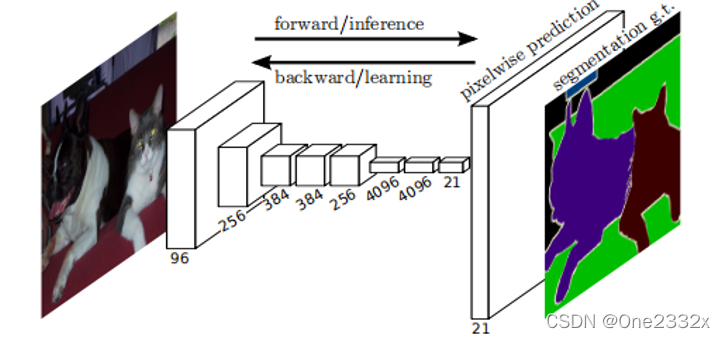

网络结构示意图：

输入的图片可为任意尺寸彩色图片，且输出的和输入的尺寸相同，该网络才用的PACSAL VOC数据集，所以类别有20个+1个背景，总共有21个。
简而言之，FCN就是将传统网络的全连接层替换成卷积层，这样网络的输出不再是类别而是heatmap，并且输入图片的尺寸不受限制。
