HCIA-VLAN技术

• VLAN技术产生背景

vlan技术---交换技术，虚拟局域网技术

按照网络传输范围的大小：

局域网：一般是几千米，一个家庭，一个大学的网络

城域网：在一个城市范围内建立起来的通信网络，典型代表：国家政务平台

广域网：互联全球的网络，互联网---计算机网络--世界上最大的网络

路由器特点：提供路由，转发数据、每个接口都是一个独立的广播域，而交换机不能隔离广播域，相

反会产生广播风暴，所以为了缩小广播域，诞生了vlan技术

• VLAN作用及特点

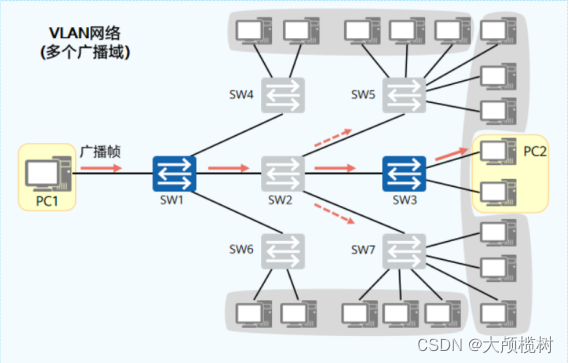

VLAN作用：将一个大的广播域划分成若干个小的广播域，减少了广播风暴的出现

VLAN特点：同一vlan内的主机可以相互通信，不同vlan内的主机没法通信，要想通信，必须借助三层

的设备



• VLAN实现过程

1. 同一交换机VLAN内的通信

工作过程：

数据从主机发出后，交换机会收到此数据帧，会给此数据帧打上一个vlan tag（tag中的vlan ID就是交

换机收到数据帧接口的vlan ID），此时数据帧变成了一个802.1q格式的帧。

交换机检查目标MAC地址的主机接口所属的vlan ID，如果此vlan ID与802.1q帧格式中的vlan ID一

致，则转发该数据帧，否则丢弃。

注意：数据从交换机发往主机前，需要剥离掉vlan TAG ，使之还原为原始的以太网数据帧。

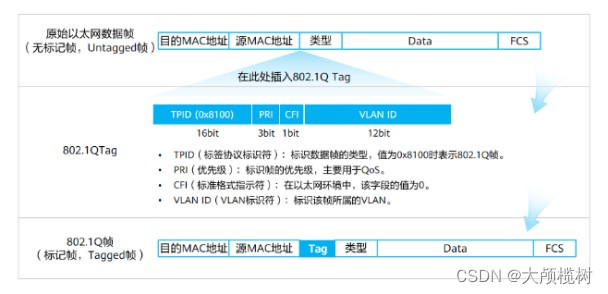

如何使交换机分辨数据所属的VLAN？

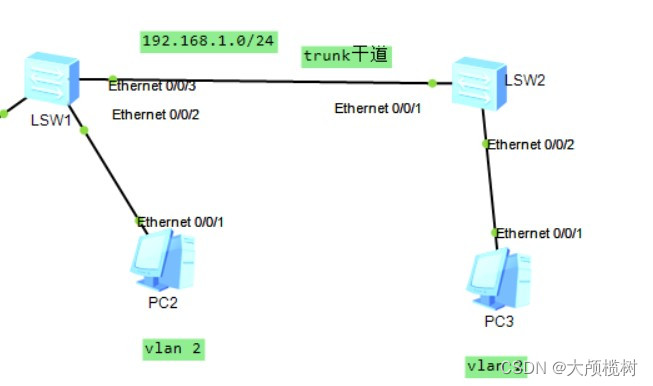

1. 跨交换机的同一vlan的通信

数据帧从主机后会进入到交换机，交换机收到后会给此数据帧打上一个vlan tag（tag中的vlan ID就是

交换机收到数据帧接口的vlan ID），此时数据帧变成了一个802.1q格式的帧。

在发送端802.1Q格式的数据帧离开交换机时，带标签发送。

接收端的交换机收到后，交换机检查目标MAC地址的主机接口所属的vlan ID，如果此vlan ID与

802.1q帧格式中的vlan ID一致，则转发该数据帧，否则丢弃。

注意：数据从交换机发往主机前，需要剥离掉vlan TAG ，使之还原为原始的以太网数据帧。
