OSPF简单配置实验

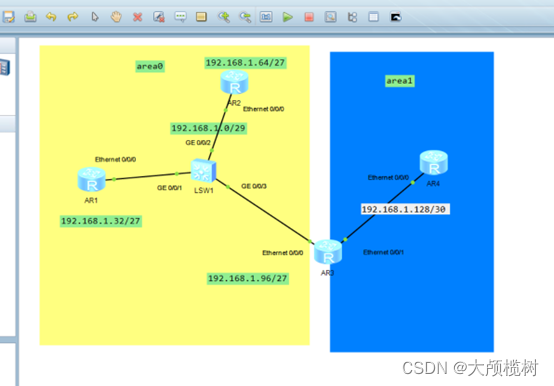

实验拓扑



实验需求

1、R1-R3为区域0，R3-R4为区域1；其中R3在环回地址在区域0；

2、R1、R2各有一个环回口；

3、R1-R3中，R3为DR设备，没有BDR；

4、R4环回地址固定4.4.4.4/24 ,其他网段使用192.168.1.0/24进行合理分配；

5、R4环回不宣告，保证全网可达，保证更新安全，避免环路，减少路由条目；

实验步骤

1、先划分地址

192.168.1.0/24

192.168.1.0 000 0000/25

192.168.1.0 00 0 0000/29----骨干

192.168.1.0 010 0000/27----R1    192.168.1.32/27

192.168.1.0 100 0000/27----R2    192.168.1.64/27

192.168.1.0 110 0000/27----R3    192.168.1.96/27

192.168.1.1000 0000/25

192.168.1.128/25

192.168.128/29------r3-r4之间

2、给路由器进行改名

3、配置IP地址

R1：

[Huawei]sysname r1

[r1]int g0/0/0

[r1-GigabitEthernet0/0/0]ip add 192.168.1.1 29

[r1-GigabitEthernet0/0/0]int l0

[r1-LoopBack0]ip add 192.168.1.33 27

[r1-LoopBack0]
