蓝桥杯嵌入式备赛（五）—— ADC

一、原理介绍

  ADC（Analog-to-Digital Converter，模拟-数字转换器）是一种电子设备，用于将模拟信号转换为数字信号。其工作原理如下：

1. 采样：ADC首先对输入的模拟信号进行采样。采样是指在一定时间间隔内对模拟信号进行离散取样，获取信号的快照。

2. 量化：采样获得的模拟信号是连续的，需要将其转换为离散的数字数值。这一过程称为量化。ADC将模拟信号的幅度值转换为对应的数字数值，通常使用二进制表示。

3. 编码：经过量化后，ADC会将数字信号进行编码，产生最终的数字输出。编码的方式可以是二进制补码、二进制反码等。

4. 输出：最后，ADC将转换后的数字信号输出，供数字系统进行处理和分析。

二、程序编写

  本次实验内容为：使用两路ADC模块分别测量各自的电压值，并通过LCD进行显示。

1、STM32CubeMX操作流程

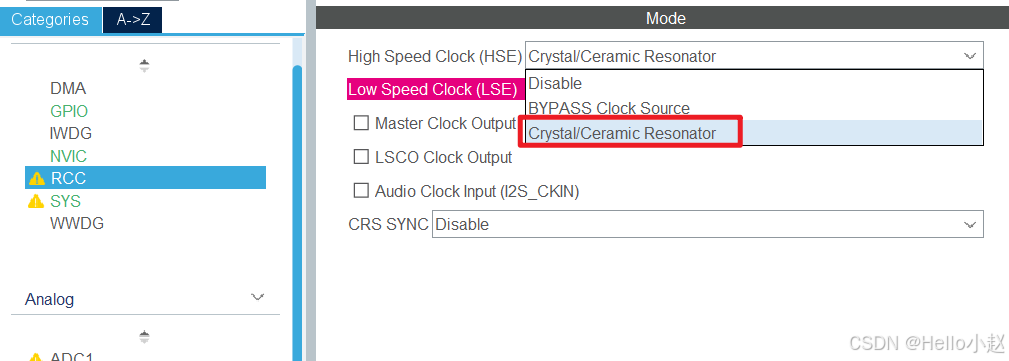

1. 设置RCC；

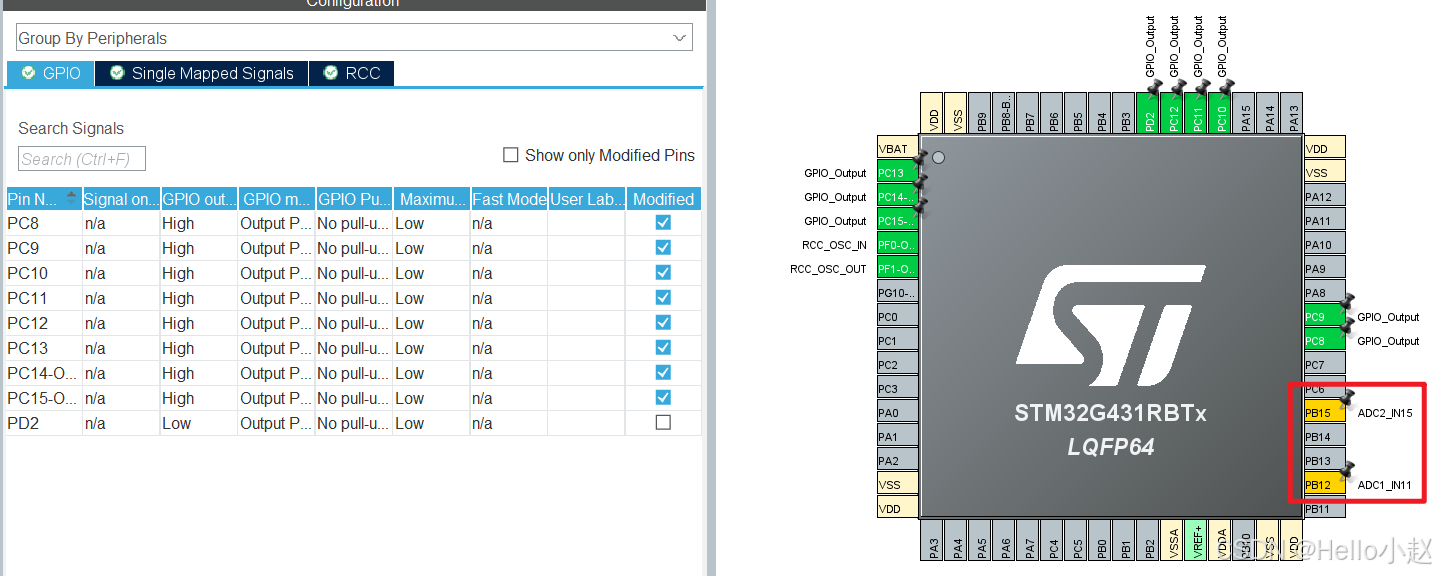

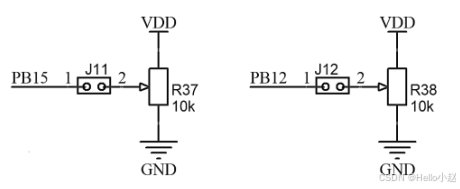

2. 设置GPIO：除了使能LCD相关PC8-PC15之外的GPIO，还需要将PB12和PB15设置为ADC1_IN11和ADC2_IN15。

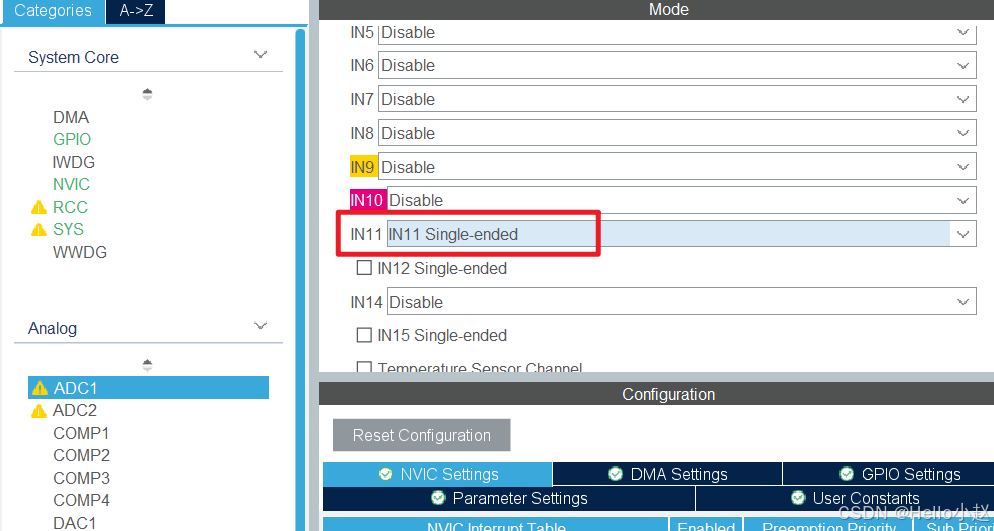

3. 设置Analog：分别将ADC1中的IN11和ADC2中的IN15设置为Single-ended。

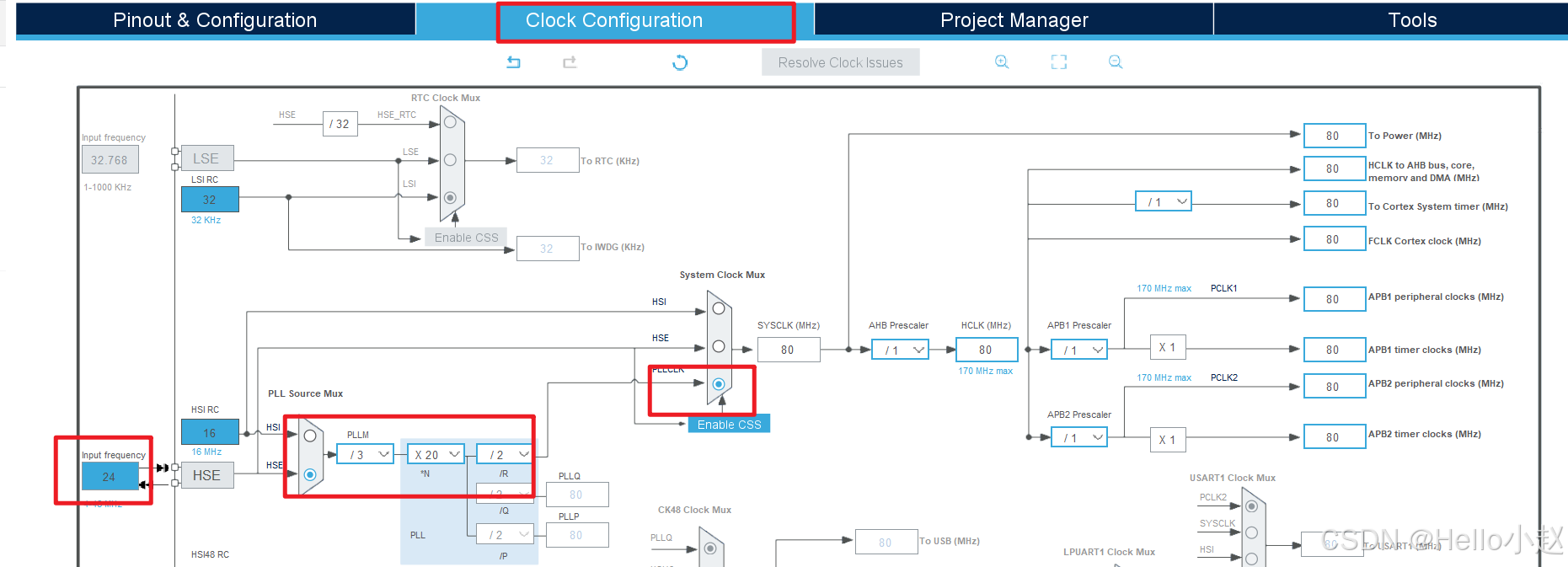

4. 设置时钟

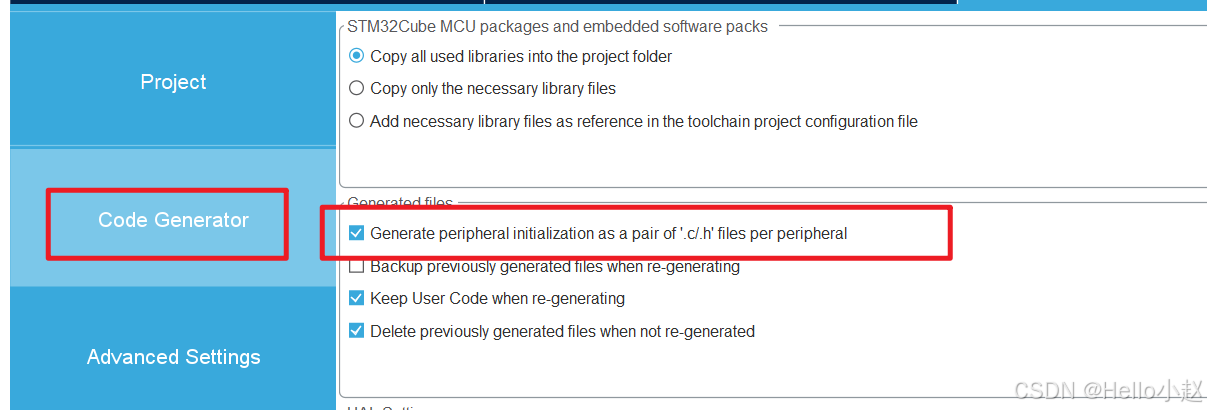

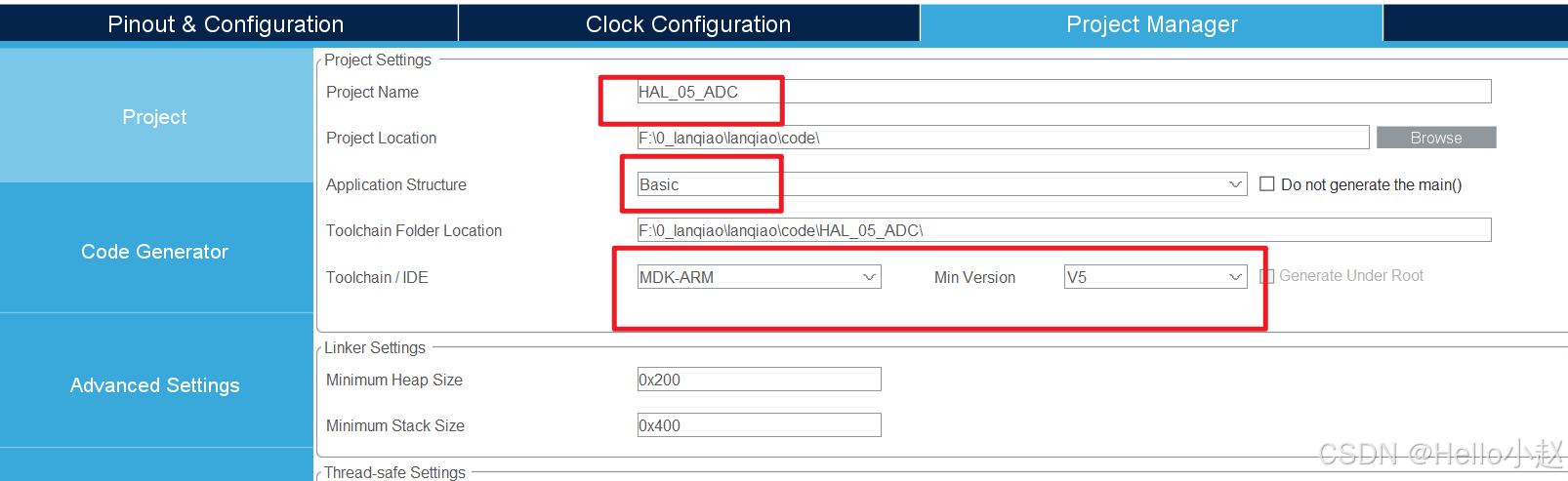

5. 生成文件



2、Keil5程序编写

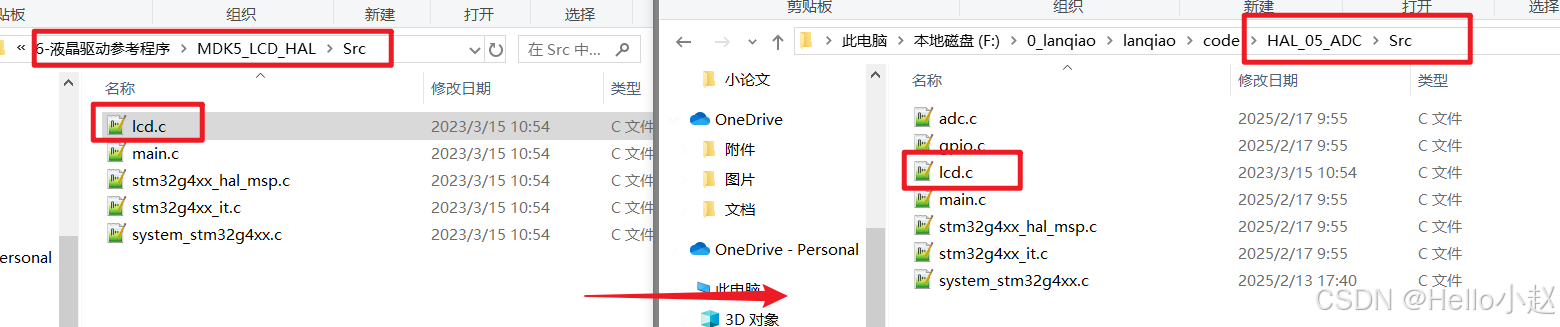

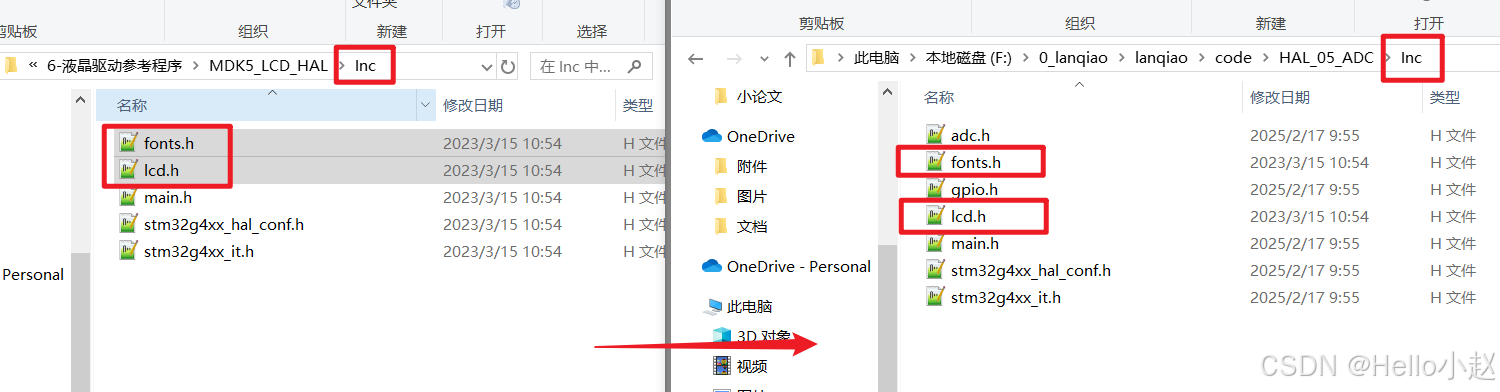

1. 首先将液晶屏的头文件和源文件复制到生成的文件夹下面。

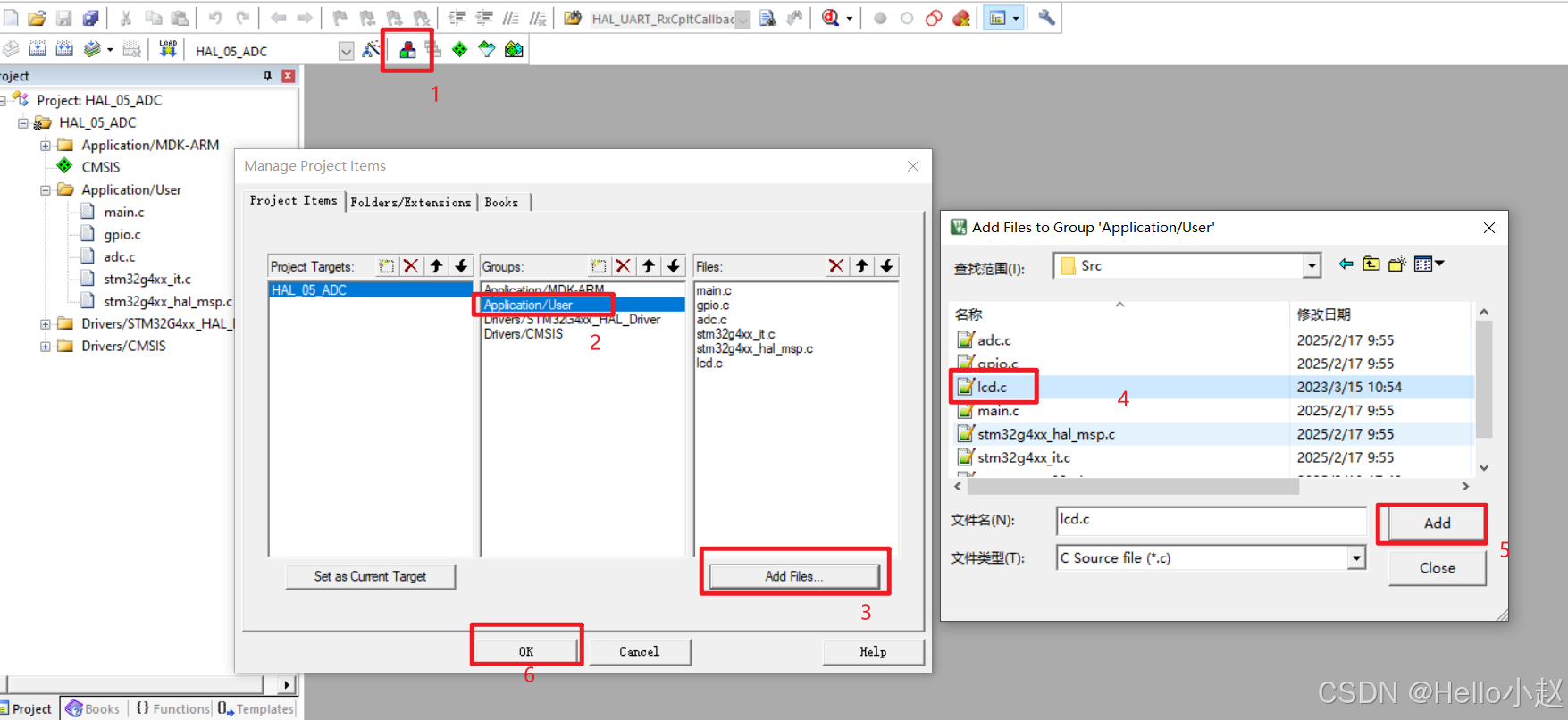

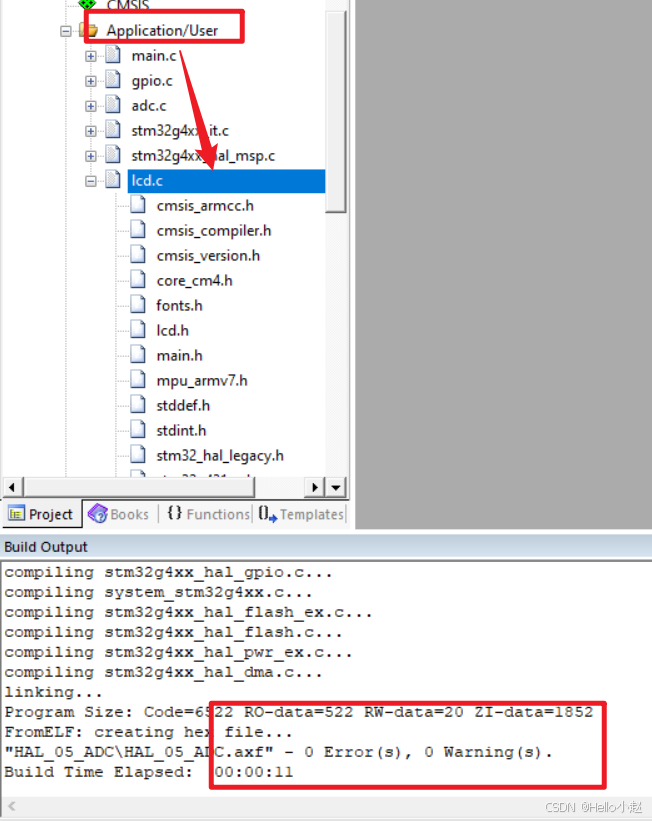

2. 在keil中打开项目工程，将上述文件添加到项目中去。

   然后可以编译一下，可以看到没有错误和警告。

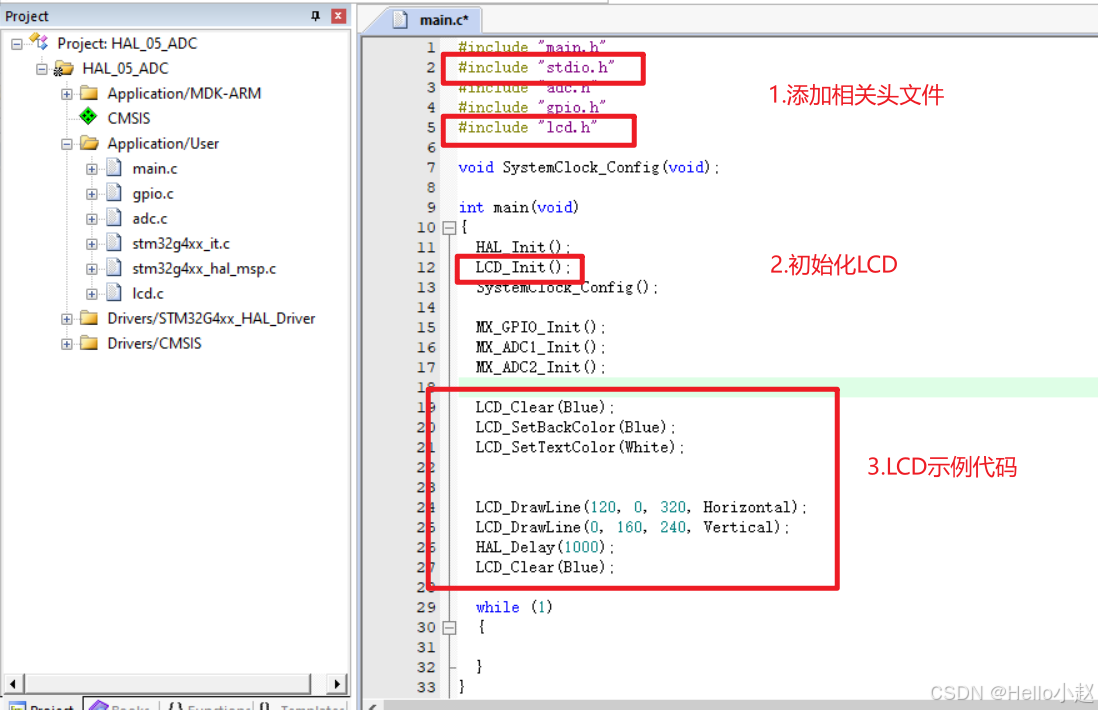

3. 将官方给的液晶显示main.c程序相关代码复制到我们当前文件夹下面测试lcd是否正常。

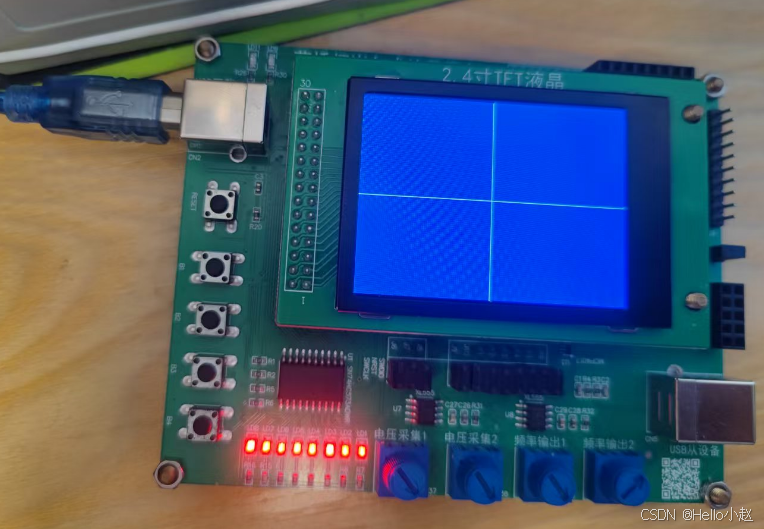

将程序下载，可以看到绘制成两条线。

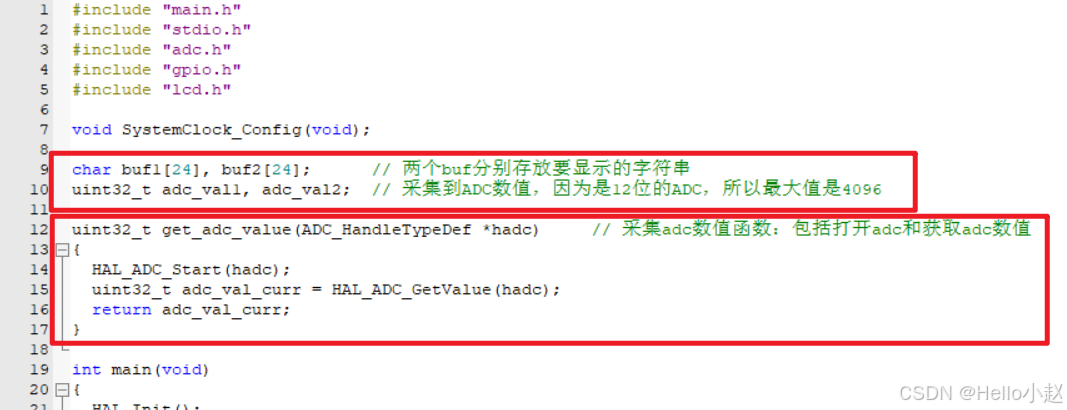

4. 在主函数中定义变量和获取adc函数

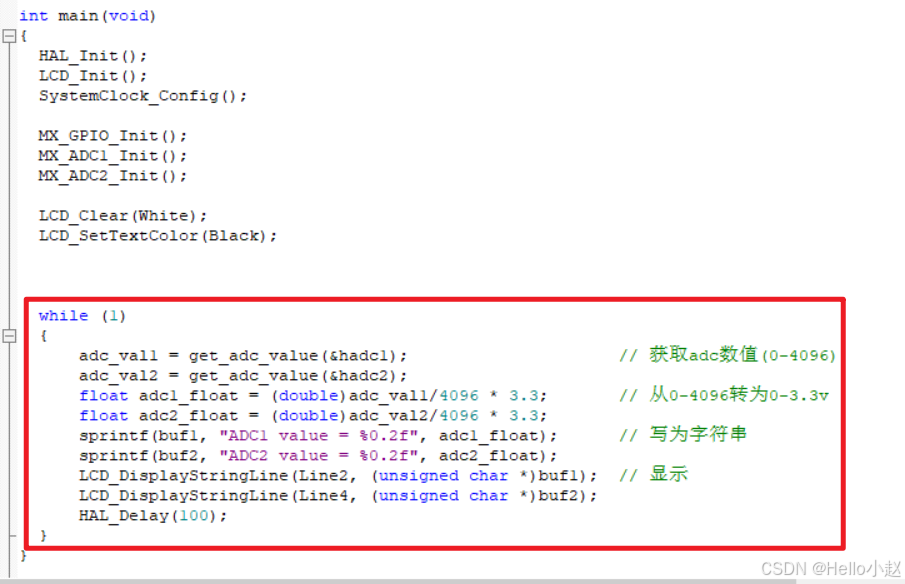

5. 调用函数和后处理并在lcd上显示

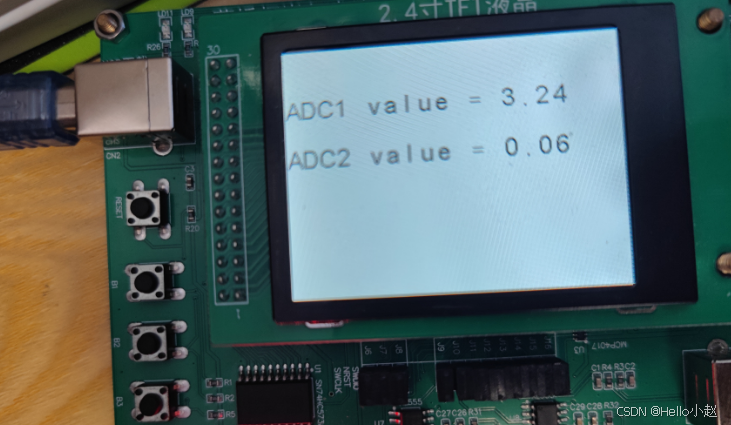

6. 实验结果
