6.1810: Operating System Engineering 2023 ＜Lab9: mmap＞

本文链接：https://blog.youkuaiyun.com/qq_51103378/article/details/135860804

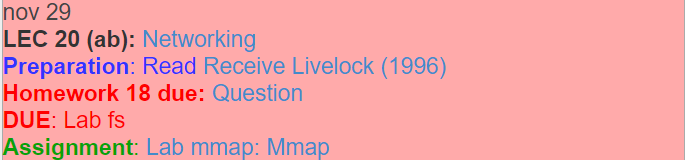

一、本节任务

二、Lab: mmap (hard)

2.1 mmap 介绍

mmap(2) 系统调用能将文件或者设备映射到内存中，返回映射区域的起始地址。

#include <sys/mman.h>

void *mmap(void *addr, size_t length, int prot, int flags,
                  int fd, off_t offset);
int munmap(void *addr, size_t length);

参数：

addr：指定映射的虚拟内存地址，若为 NULL 则由内核选择合适的虚拟内存地址；
length：映射的长度；
prot：映射内存的保护模式，可选值如下：

PROT_EXEC：可以被执行；

PROT_READ：可以被读取；

PROT_WRITE：可以被写入；

PROT_NONE：不可访问；

flags：指定映射的类型，可选值如下：

MAP_FIXED：使用指定的起始虚拟内存地址进行映射；

MAP_SHARED：与其他所有映射到这个文件的进程共享映射空间（可实现共享内存）；

MAP_PRIVATE：建立一个写时复制（copy-on-write）的私有映射空间；

.....

fd：进行映射的文件描述符；
offset：文件偏移量（从文件何处开始映射）；

例子：

int fd = open(filepath, O_RDWR, 0644);                           // 打开文件
void *addr = mmap(NULL, 8192, PROT_WRITE, MAP_SHARED, fd, 4096); // 对文件进行映射

在上面的例子中，我们使用 open 以可读可写的方式打开文件，然后使用 mmap 对文件进行映射，映射的方式如下：

addr 为 NULL 表示让内核自动选择合适的虚拟内存地址进行映射；
length 为 8192 表示映射的区域为 2 个内存页的大小（一个内存页大小为 4KB）；
prot 为 PROT_WRITE 表示映射的内存区域为可写；
flags 为 MAP_SHARED 表示映射区域为其他进程所共享；
fd 为打开文件描述符；
offset 为 4096 表示从文件的 4096 处开始映射；

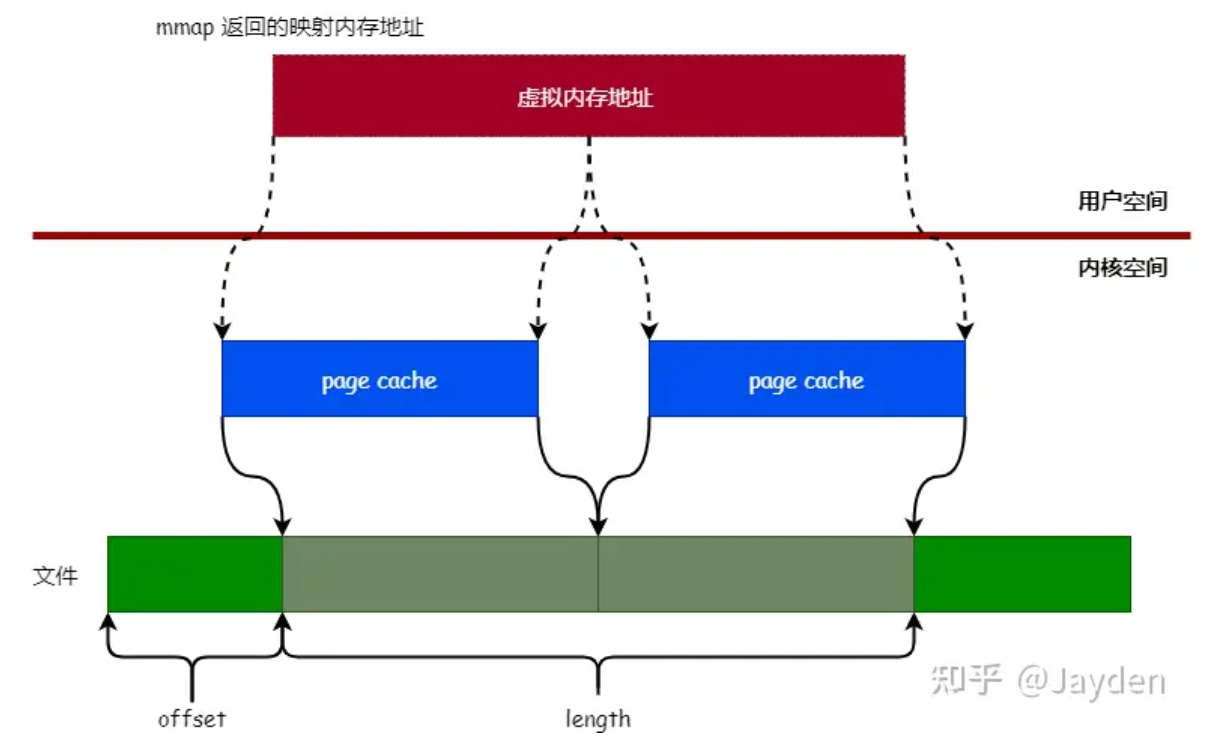

下面是上述例子在内核中的结构：

2.2 lab 实现

mmap 系统调用可以将文件映射到进程地址空间中、实现进程间的内存共享，而本次的 lab 就需要我们实现 mmap 和 munmap 系统调用。在实现 mmap 之前，有如下约定：

测试文件中的 addr 一直为 0（NULL），所以内核应该决定在哪个地址映射文件，并且要把该地址返回，如果映射失败则返回 0xffffffffffffffff；
len 是要映射的字节个数，可能和文件长度不同；
prot 可以为 PROT_READ 和 PROT_WRITE；
flags 为 MAP_SHARED（映射内存区域的修改应该被写回文件中）和 MAP_PRIVATE（不写回文件），MAP_SHARED 的实现可以不共享内存区域（帮你减小难度）；
offset 一直为 0（映射的开始位置为文件的开始）；
munmap 需要能释放指定区域的映射空间，如果进程指定了 MAP_SHARED 并且修改了映射的内存区域，则需要先把它写回文件。munmap 释放的区域只会为映射区域的开头部分和结尾部分或者全部区域，不会出现释放中间部分的情况。

代码实现：

首先为 struct proc 结构体增加一个长度为 16 的 vma 表：

/** kernel/proc.h **/

// VMA struct
#define VMASIZE 16
struct vma {
  int valid;
  uint64 addr;
  int length;
  int prot;
  int flags;
  int offset;
  struct file *fp;
};


// Per-process state
struct proc {
  ......
  char name[16];               // Process name (debugging)
  struct vma vmas[VMASIZE];    // Virtual memory area array
};

接下来实现 mmap 系统调用，在 mmap 中不需要分配实际的物理页面，等用户访问到相应页面时再触发中断，进入 trap 中拷贝相应页面。

/** kernel/sysfile.c **/

uint64
sys_mmap(void)
{
  uint64 failure = (uint64)((char *) -1);
  uint64 addr;
  int len, prot, flags, offset;
  struct file *f;
  struct proc *p = myproc();
  argaddr(0, &addr);
  argint(1, &len);
  argint(2, &prot);
  argint(3, &flags);
  if(argfd(4, 0, &f) < 0)
    return failure;
  argint(5, &offset);

  len = PGROUNDUP(len);
  if (MAXVA - len < p->sz)
    return failure;
  if(!f->readable && (prot & PROT_READ))
    return failure;
  if(!f->writable && (prot & PROT_WRITE) && (flags == MAP_SHARED))
    return failure;

  // find a empty vma
  struct vma *vp = p->vmas;
  for (int i = 0; i < VMASIZE; i++) {
    if (vp[i].valid == 0) {
      vp[i].valid = 1;
      vp[i].addr = p->sz;
      vp[i].length = len;
      p->sz += len; // 虚拟的增加进程大小, 但没有实际分配物理页
      vp[i].prot = prot;
      vp[i].flags = flags;
      vp[i].offset = offset;
      vp[i].fp = f;
      filedup(f); // add the file ref count
      return vp[i].addr;
    }
  }
  return failure;
}

在这样写完 mmap 后，当用户试图去访问 mmap 所返回的地址时，由于我们没有分配物理页，将会触发缺页中断。这个时候我们就需要在 usertrap 里把对应 offset 的文件内容读到一个新分配的物理页中，并把这个物理页加入这个进程的虚拟内存映射表里。

/** kernel/trap.c **/

void
usertrap(void)
{
.....
.....
  } else if(r_scause() == 13 || r_scause() == 15) {
    uint64 va = r_stval();
    struct proc *p = myproc();
    if (va > MAXVA || va > p->sz) {
      p->killed = 1;
    } else {
      struct vma *vp = p->vmas;
      int found = 0;
      for (int i = 0; i < VMASIZE; i++) {
        if (vp[i].valid && va >= vp[i].addr && va < vp[i].addr + vp[i].length) {
          va = PGROUNDDOWN(va);
          uint64 pa = (uint64)kalloc();
          if (pa == 0)
            break;
          memset((void*)pa, 0, PGSIZE);
          ilock(vp[i].fp->ip);
          if (readi(vp[i].fp->ip, 0, pa, vp[i].offset + va - vp[i].addr, PGSIZE) < 0) {
            iunlock(vp[i].fp->ip);
            break;
          }
          iunlock(vp[i].fp->ip);
          int perm = PTE_U;
          if (vp[i].prot & PROT_READ)
            perm |= PTE_R;
          if (vp[i].prot & PROT_WRITE)
            perm |= PTE_W;
          if (vp[i].prot & PROT_EXEC)
            perm |= PTE_X;
          if (mappages(p->pagetable, va, PGSIZE, pa, perm) < 0) {
            kfree((void*)pa);
            break;
          }
          found = 1;
          break;
        }
      }
    if (!found)
        p->killed = 1;
    }
}
....

然后, 在 munmap 时，我们需要把分配的物理页释放掉，而且如果 flag 是 MAP_SHARED，直接把 unmap 的区域无脑复写回文件中，不管有没有被修改 (其实可以优化, 通过观察dirty bit来决定一个页是否需要被复写) 。

/** kernel/sysfile.c **/

uint64
sys_munmap(void)
{
  uint64 addr;
  int length;
  argaddr(0, &addr);
  argint(1, &length);
  struct proc *p = myproc();
  struct vma* vma = 0;
  int idx = -1;
  // find the corresponding vma
  for (int i = 0; i < VMASIZE; i++) {
    if (p->vmas[i].valid && addr >= p->vmas[i].addr && addr <= p->vmas[i].addr + p->vmas[i].length) {
      idx = i;
      vma = &p->vmas[i];
      break;
    }
  }
  if (idx == -1)
    // not in a valid VMA
    return -1;

  addr = PGROUNDDOWN(addr);
  length = PGROUNDUP(length);
  if (vma->flags & MAP_SHARED) {
    // write back 将区域复写回文件
    filewrite(vma->fp, addr, length);
  }
  // 删除虚拟内存映射并释放物理页
  uvmunmap(p->pagetable, addr, length/PGSIZE, 1);

  // change the mmap parameter
  if (addr == vma->addr && length == vma->length) {
    // fully unmapped 完全释放
    fileclose(vma->fp);
    vma->valid = 0;
  } else if (addr == vma->addr) {
    // cover the beginning 释放区域包括头部
    vma->addr += length;
    vma->length -= length;
    vma->offset += length;
  } else if ((addr + length) == (vma->addr + vma->length)) {
    // cover the end 释放区域包括尾部
    vma->length -= length;
  } else {
    panic("munmap neither cover beginning or end of mapped region");
  }
  return 0;
}

由于 uvmunmap 和 uvmcopy 两个函数会检查页面的 PTE_V，即页面是否加载到内存中来，这里需要跳过而不是 panic。

/** kernel/vm.c **/

void
uvmunmap(pagetable_t pagetable, uint64 va, uint64 npages, int do_free)
{
...
    if((*pte & PTE_V) == 0)
      continue;
      //panic("uvmunmap: not mapped");
...
}

int
uvmcopy(pagetable_t old, pagetable_t new, uint64 sz)
{
...
    if((*pte & PTE_V) == 0)
      continue;
      //panic("uvmcopy: page not present");
...
}

下面就是在 fork 的时候需要复制父进程的 vmas 到子进程，并且在 exit 后需要解除映射。

/** kernel/proc.c **/

int
fork(void)
{
...
  acquire(&np->lock);
  for (int i = 0; i < VMASIZE; i++) {
    np->vmas[i].valid = 0;
    if (p->vmas[i].valid) { // 复制vma entry
      memmove(&np->vmas[i], &p->vmas[i], sizeof(struct vma));
      filedup(p->vmas[i].fp); // 增加引用次数
    }
  }
  np->state = RUNNABLE;
  release(&np->lock);
...
}

void
exit(int status)
{
...
  // unmap any mmapped region
  for (int i = 0; i < VMASIZE; i++) {
    if (p->vmas[i].valid) {
      if (p->vmas[i].flags & MAP_SHARED) {
        filewrite(p->vmas[i].fp, p->vmas[i].addr, p->vmas[i].length);
      }
      fileclose(p->vmas[i].fp);
      uvmunmap(p->pagetable, p->vmas[i].addr, p->vmas[i].length / PGSIZE, 1);
      p->vmas[i].valid = 0;
    }
  }
...
}

最后通过所有测试！
