FPGA学习——查找表（LUT）

查找表又名LUT，英文全称 Look Up Table。查找表有多个输入端口，但只有一个输出端口。

查找表功能上类似于存储体，可以把输入看作地址线，地址对应的“表项”看作输出。

按照输入端口个数的不同，查找表又可具体细分为LUT2、LUT3 .... 等等，随着输入的增加，表项页必须以2的指数次幂增加。其中，输入端口的数量和表项的数量是存在严格的制约关系的，如输入端口的数量为N，那么表项的数量必须等于 。

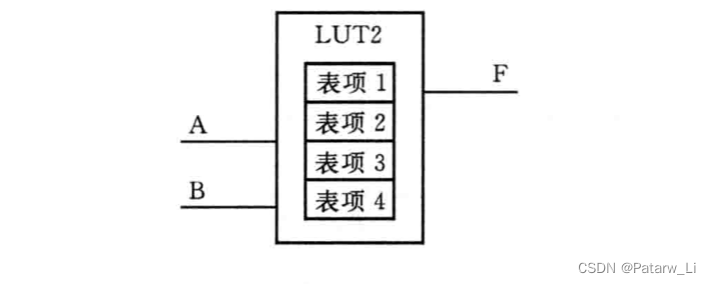

以两端口输入查找表LUT2为例，其图形符号如图所示：

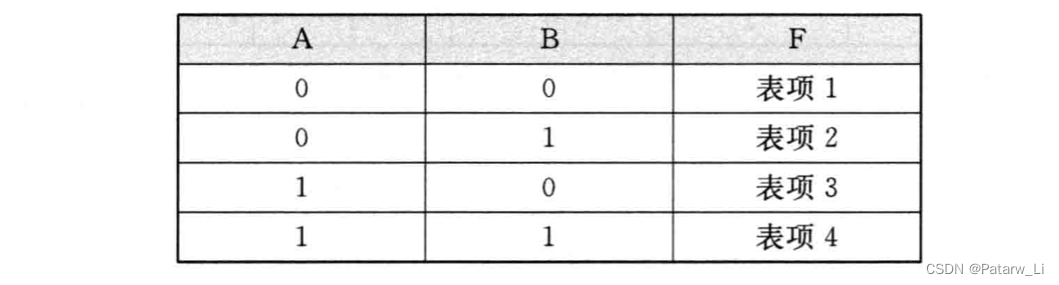

其对应的真值表如下：

查找表的表项是可以配置的，也就是说我们可以用上述的两端口LUT2实现任意的两输入电路，进一步分析，我们可以发现查找表几乎是万能的，即可以用查找表来实现任意的组合逻辑。

但“万能”的前提是需要消耗更多的资源，因此查找表是一种小规模集成组合逻辑单元。查找表的实现方式很多，当表项比较少的情况下，可以用多路复用器实现；当表项比较多的时候，可以利用RAM等大规模的存储单元实现。
