本文介绍了UML中的关键图形工具，如序列图、通信图、状态图、活动图、构件图和部署图，详细阐述了它们在软件设计中的作用，以及静态建模、动态建模和物理建模的区别。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

上午题08-UML

【中级软件设计师】上午题08-UML(上)：类图、对象图、用例图

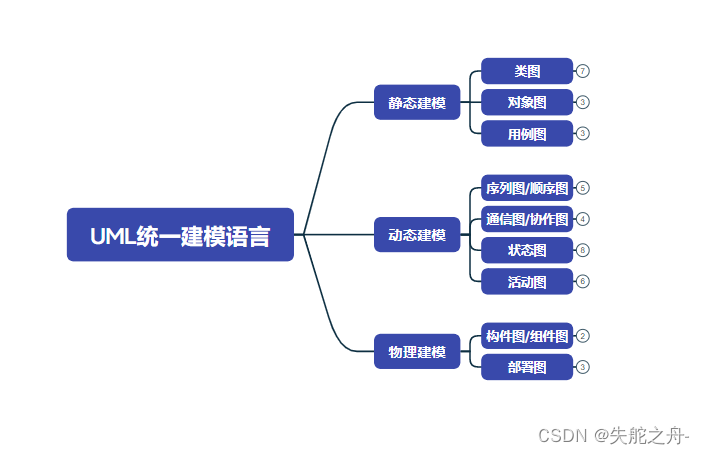

UML图总和
静态建模：类图、对象图、用例图
动态建模：序列图（顺序图，时序图）、通信图（协作图）、状态图、活动图
物理建模：构件图（组件图）、部署图
在这里插入图片描述

1 序列图

在这里插入图片描述
交互图包括序列图和通信图，序列图的别名是顺序图
(1)序列图有对象生命线。
(2)序列图有控制焦点。

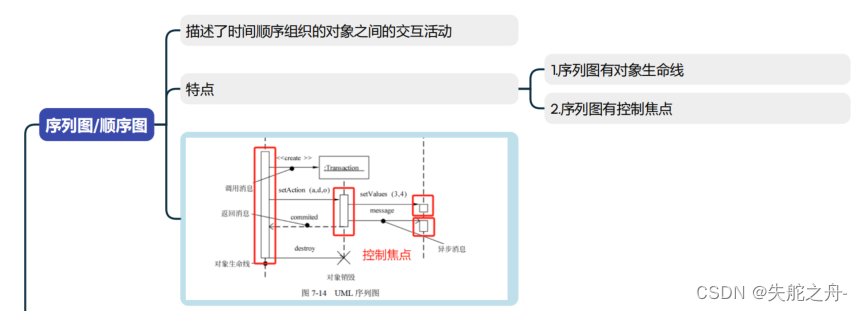

在这里插入图片描述

2 通信图

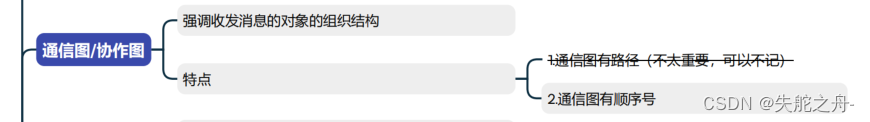

在这里插入图片描述
