本文通过实验配置介绍了如何在路由器R1、R2和R3上进行BGP宣告和邻接关系建立，确保全网互通。首先，详细展示了在R1和R2上配置BGP的过程，包括Loopback接口、GigabitEthernet接口的IP地址设定及路由宣告。接着，为实现全网互通，关闭R1的BGP宣告并配置OSPF协议，包括设置router-id，宣告网络到OSPF区域。最后，R2也配置了OSPF，以实现网络互联。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

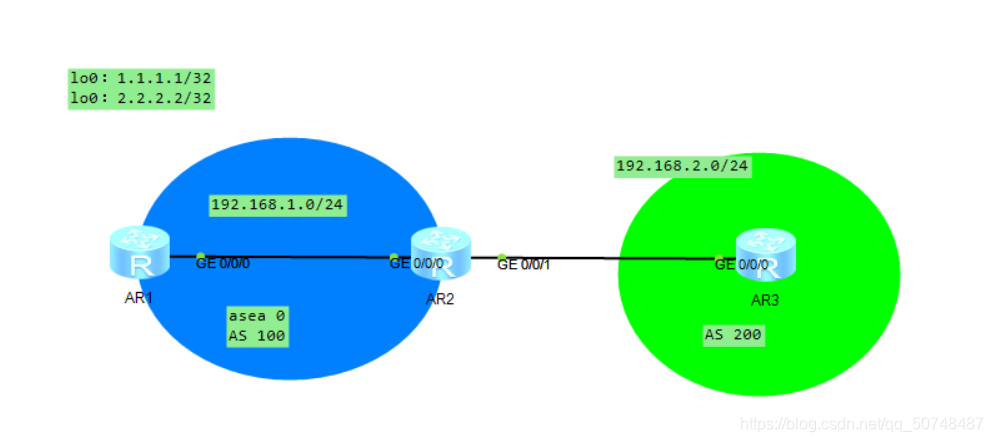

实验拓扑图：在这里插入图片描述
实验要求：
1.BGP宣告和建立邻接关系
2.全网互通运用ospf协议
配置：
1.BGP宣告和建立邻接关系
R1：
[R1]int LoopBack 0
[R1-LoopBack0]ip ad
[R1-LoopBack0]ip address
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]qu
[R1-LoopBack0]quit
[R1]int lo
[R1]int LoopBack 1
[R1-LoopBack1]ip add
[R1-LoopBack1]ip address 2.2.2.2 32
[R1-LoopBack1]qu
[R1-LoopBack1]quit
[R1]int e
[R1]int g
[R1]int GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip ad
[R1-GigabitEthernet0/0/0]ip address
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24

[R1]bgp 100
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 192.168.1.2 as-number 100
[R1-bgp]network 1.1.1.1 32
[R1-bgp]network 2.2.2.2 32

R2：
[R2]int GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0]ip ad
[R2-GigabitEthernet0/0/0]ip address
[R2-GigabitEthernet0/0/0]ip address 192.168.1.2 24
Oct 6 2020 12:00:29-08:00 R2 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/0]qu
[R2-GigabitEthernet0/0/0]quit
[R2]int g
[R2]int GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip ad
[R2-GigabitEthernet0/0/1]ip address 192.168.2.1 24

[R2]bgp 100
[R2-bgp]per
[R2-bgp]pe
[R2-bgp]peer 192.168.1.1 as
[R2-bgp]peer 192.168.1.1 as-number 100
[R2-bgp]pe
[R2-bgp]peer 192.168.2.2 as
[R2-bgp]peer 192.168.2.2 as-number 200

R3：
[R3]int GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.2.2 24
[R3]bgp 200
[R3-bgp]peer 192.168.2.1 as-number 100

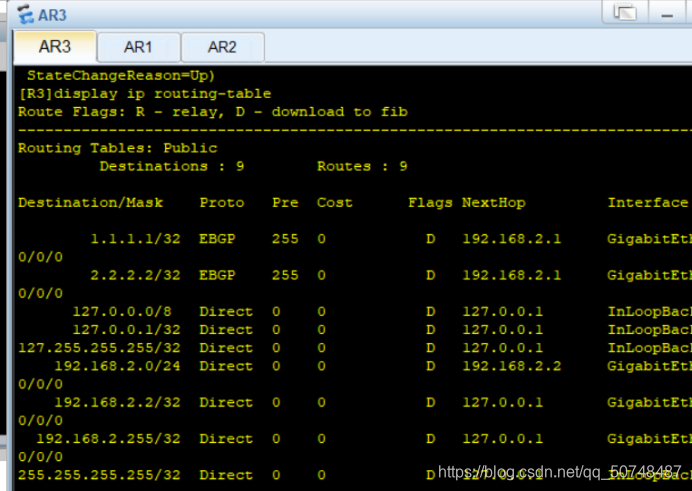

验证：
在这里插入图片描述
2.全网互通运用ospf协议
配置：
关闭R1BGP宣告
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]ne
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]
[R1]bgp 100
[R1-bgp]im
[R1-bgp]import-route d
[R1-bgp]import-route direct
