UML建模语言中的类图

• 实验目的

通过上机实验，掌握类图的语法和规则，深入理解类图的概念

• 实验环境

Window下安装StarUML

• 实验内容

介绍类图的基本语法与规则（可以用图形表述）：

UML类图中的关系分为四种：泛化、依赖、关联、实现，其中关联关系又可以细化为聚合和组合。
1. 泛化，泛化是父类和子类之间的关系，子类继承父类的所有结构和行为。在子类中可以增加新的结构和行为，也可以覆写父类的行为。
2. 依赖，依赖关系是一种使用关系，特定事物的改变有可能会影响到使用该事物的事物，反之不成立。在你想显示一个事物使用另一个事物时使用。
3.聚合， 聚合是一种特殊的关联。它描述了“has a”关系，表示整体对象拥有部分对象。
4. 组合，组合是聚合的一种形式，它具有更强的拥有关系，强调整体与部分的生命周期 是一致的。整体负责部分的生命周期的管理。如果整体被销毁，部分也必须跟着一起被销毁，如果所有者被复制，部分也必须一起被复制。
5. 实现，实现关系指定两个实体之间的一个合约。换言之，一个实体定义一个 合约 ，而另一个实体保证履行该 合约 。

讲解你要绘制的图的详细内容（文字表述）：

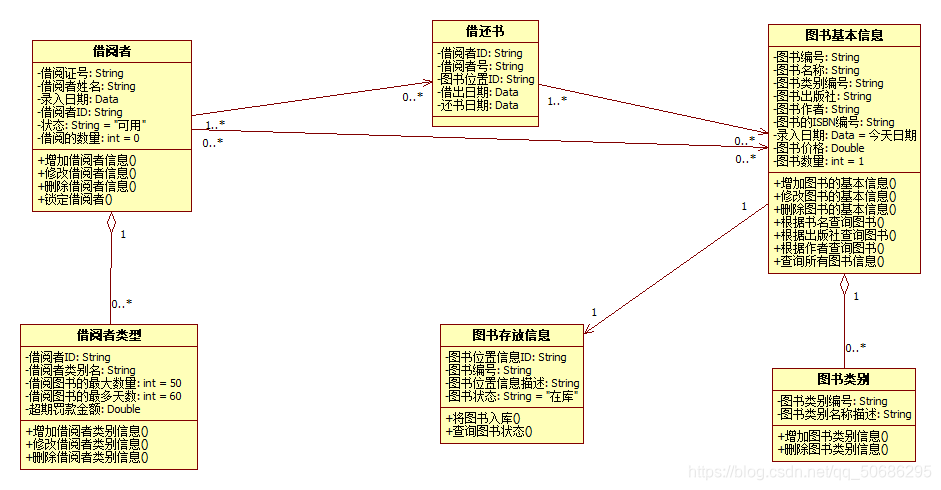

本次实验主要构建一个图书管理系统类图。在图书管理系统中，主要包括借阅者、借还书、图书基本信息、借阅者类型、图书存放信息和图书类别6个主要类。

借阅者类：主要用于记录借阅基本信息。该类包含借阅证号，借阅者姓名，录入日期，借阅者ID，状态，借阅的数量等属性内容，也包含增加、修改、删除借阅者信息，锁定借阅者等操作。

借还书类：主要用于记录借阅者基本信息和借还书日期。该类包含借阅者ID，借阅者号，图书位置ID，借出日期，还书日期等属性内容。

图书基本信息类：该类包含图书编号，图书名称，图书类别编号，图书出版社，图书作者，图书的ISBN编号，录入日期，图书价格，图书数量等属性，也包含增加、修改、删除图书的基本信息，根据书名、出版社、作者查询图书，查询所有图书信息等操作。

借阅者类型类：记录借阅者的类别以及借书的要求。该类包括借阅者ID，类别名，借阅图书的最大数量，借阅图书的最多天数，超期罚款金额等属性，也包含增加、修改、删除借阅者类别信息等操作。

图书存放信息类：该类包含图书位置信息ID，图书编号，图书位置信息描述，图书状态等属性，也包含将图书入库，查询图书状态等操作。

图书类别类：该类包含图书类别编号，图书类别名称描述等属性，也包含增加、删除图书类别信息等操作。

• 实验结果

将StarUML绘制的图形导出到实验报告中

• 实验总结

通过建立图书管理系统类图，我发现类图在软件设计中起到的作用。类图可用把一种事物抽象出共同的特征，封装成类。类图是最常用UML图，显示出类、接口以及它们之间的静态结构和关系。一个系统可以有多张类图，一个类也可以出现在几张类图中。类图中的元素有类、接口、协作、关系、注释、约束、包。关系把类、协作、接口连接在一起构成一个图。注释的作用是对某些类和接口进行注释，约束的作用是对某些类和接口进行约束。类代表领域知识中的词汇和术语。同用户交谈，分析他们领域知识，实际用来解决领域中的问题的计算机系统，同时也就是在学习这些领域词汇，并用UML中的类建立这些领域词汇的类模型。这就是类图的作用。
