交换机划分Vlan配置

一、实验名称

交换机划分Vlan配置

二、实验目的：

1、理解虚拟LAN(VLAN)基本配置；

2、掌握一般交换机按端口划分VLAN的配置方法；

3、掌握Tag VLAN配置方法。

三、实验内容和要求

1、实验背景：

某一公司内财务部、销售部的PC通过2台交换机实现通信；要求财务部和销售部的PC可以互通，但为了数据安全起见，销售部和财务部需要进行互相隔离，现要在交换机上做适当配置来实现这一目标。

技术原理：

1. VLAN是指在一个物理网段内。进行逻辑的划分，划分成若干个虚拟局域网，VLAN做大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经路由设备进行转发，广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。
2. Port VLAN是实现VLAN的方式之一，它利用交换机的端口进行VALN的划分，一个端口只能属于一个VLAN。
3. Tag VLAN是基于交换机端口的另一种类型，主要用于是交换机的相同Vlan内的主机之间可以直接访问，同时对不同Vlan的主机进行隔离。Tag VLAN遵循IEEE802.1Q协议的标准，在使用配置了Tag VLAN的端口进行数据传输时，需要在数据帧内添加4个字节的8021.Q标签信息，用于标示该数据帧属于哪个VLAN,便于对端交换机接收到数据帧后进行准确的过滤。



四、实验环境

1、运行Windows 2008 Server/Windows XP/Windows 7操作系统的PC一台

2、PC具有以太网卡一块，通过双绞线与网络相连；或者具有适合的踪迹文件

3、PC上有cisco Packet Tracer

五、操作方法与实验步骤

  1、新建Packet Tracer拓扑图；

2、划分VLAN

3、将端口划分到相应VLAN中

4、设置Tag VLAN Trunk属性

5、测试

六、实验数据记录和结果分析

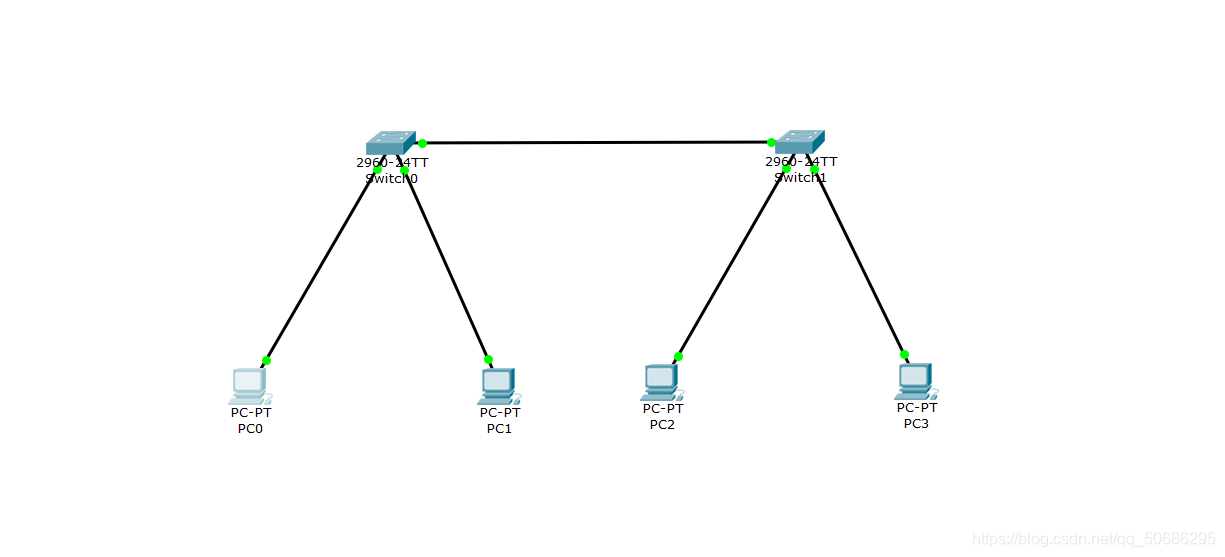

1、新建Packet Tracer拓扑图

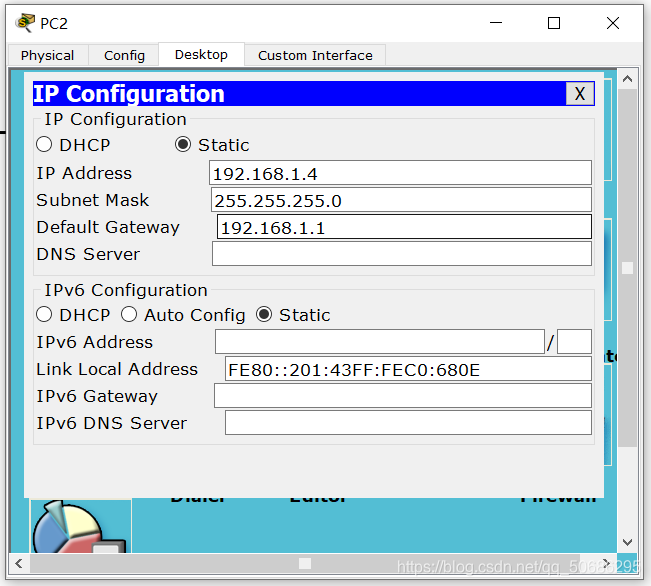

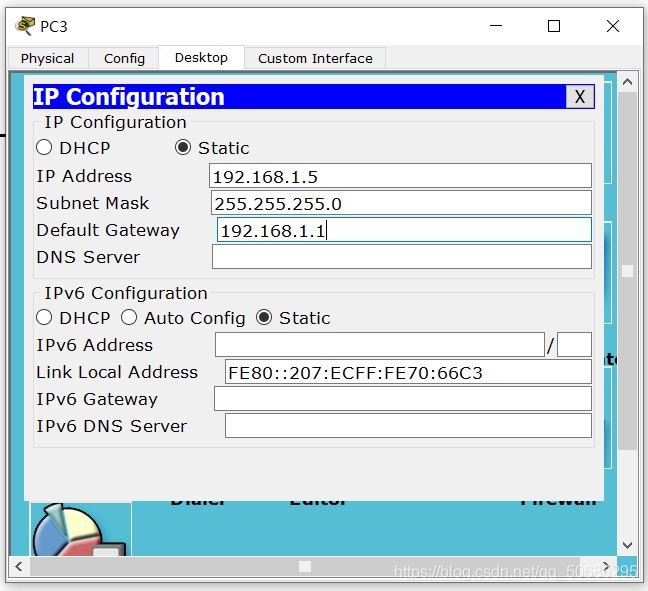

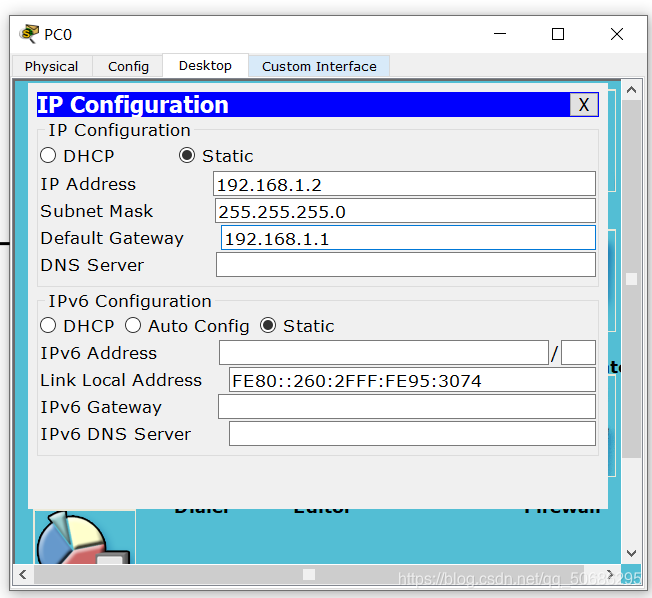

2、设置P0,P1,P2,P3的IP地址

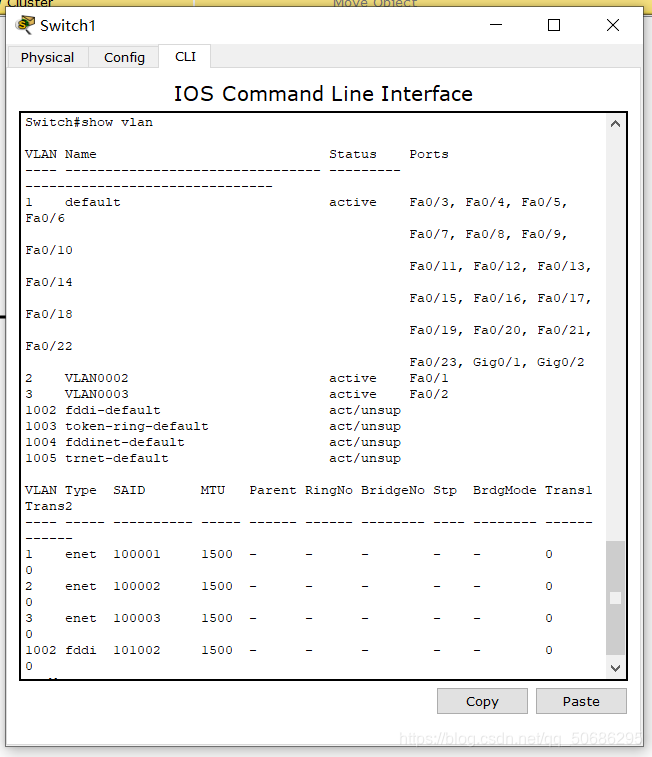

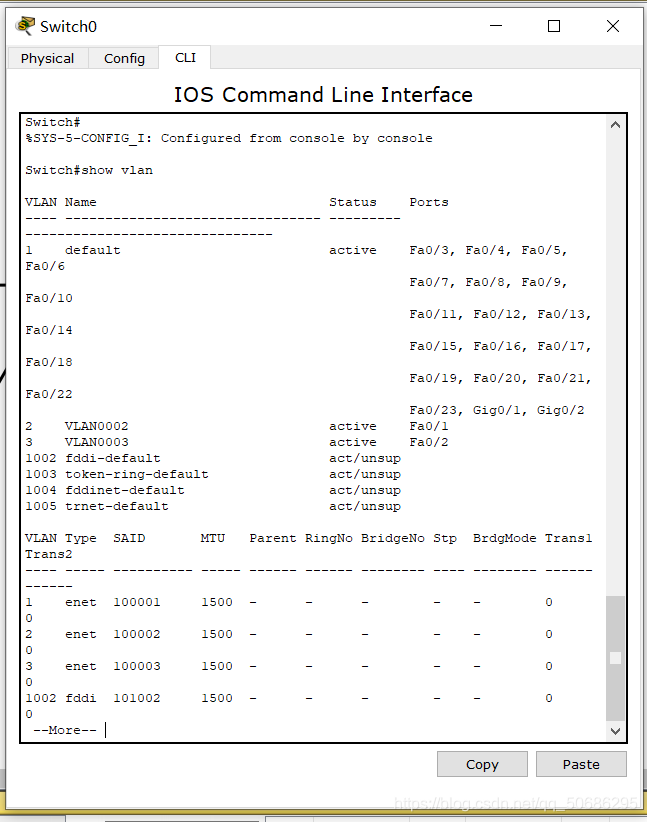

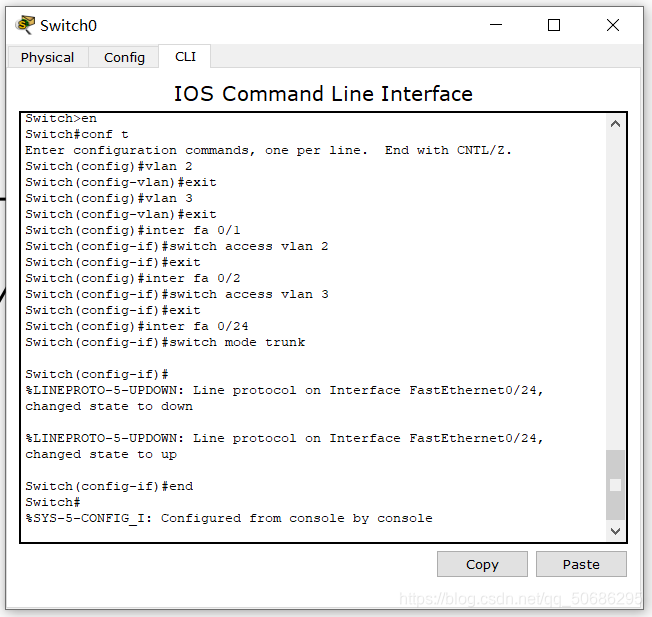

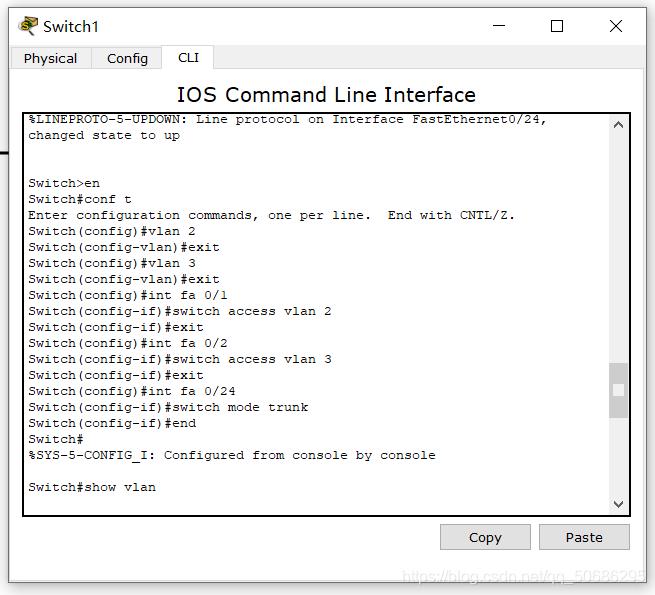

3、划分VLAN、将端口划分到相应VLAN中、设置Tag VLAN Trunk属性

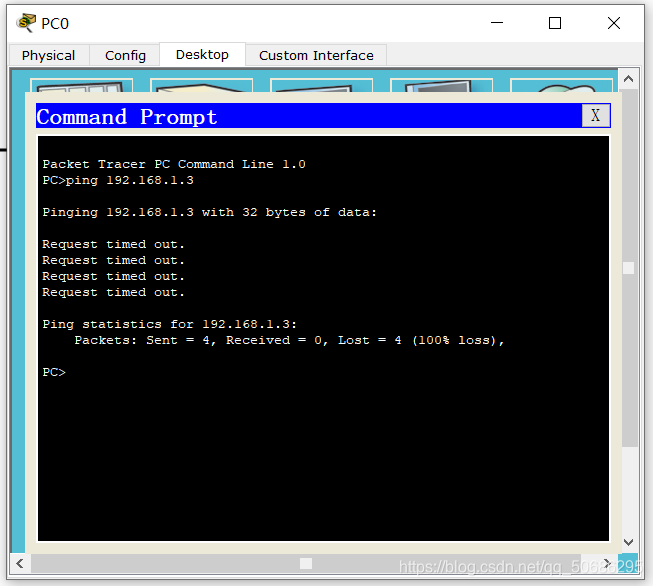

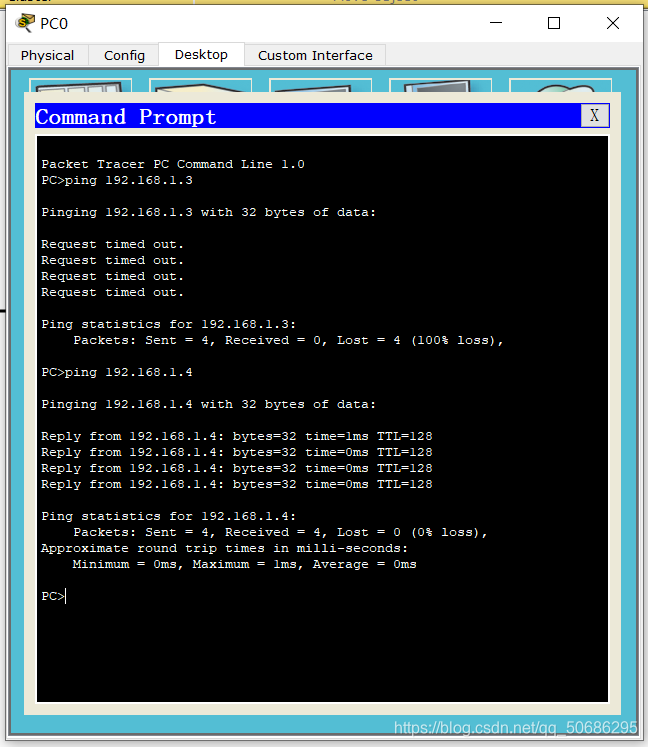

4、测试

• 实验体会、质疑和建议

本次实验主要是交换机如何划分VLAN配置，每台交换机连接两台PC机，设置交换机来划分vlan，使每台PC机的端口都处于相应的vlan。划分vlan时必须明确把哪台PC机划分到哪个vlan。设置Tag VLAN Trunk属性时要学会查看信息。最后完成所有步骤，需要对所连接的拓扑图进行测试，观察是否配置成功。

学会利用交换机划分配置VLAN，可以进行PC机之间的通信。本次实验收获很大，学会不少知识。
