本文聚焦于时序约束的确定，强调了定义时钟名称、时钟延时、uncertainty中的skew、jitter和margin的含义。时钟命名需指定，虚拟时钟需有名，否则会导致错误。uncertainty的参数基于经验和模拟。latency对同钟延时无影响，但在不同或同步时钟路径中有显著作用。

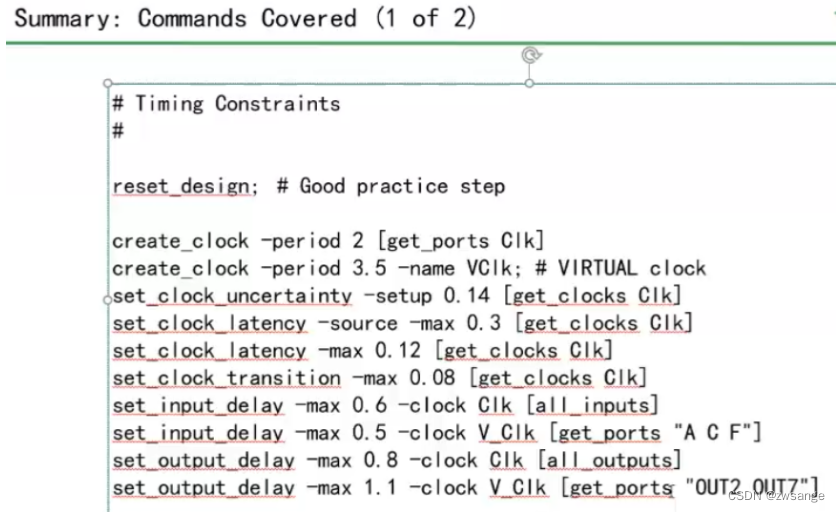

本章精髓之一：时序约束的确定
①关注点：每句话/每个单词的含义，时间的单位怎么明确，约束值怎么确定，约束的目标是哪个；
②首先，我们要定义一个时钟，我们可以人为给时钟定义一个名字，在-period后面加个-name即可；该自定义时钟名称指向Clk时钟端口；如果没有认为定义时钟名称的话，那默认名称就是端口名；后面的一系列延时，都是指向该时钟端口的；
③虚拟时钟后面一定要加一个-name，不然又没有端口，也就没有默认名称，那就报错了；
④uncertainty中，skew是根据流片经验得到的经验值，jitter是做模拟的人提供的参考值，margin是根据前后的余量，一般留10%-20%余量；
⑤latency对于同一个时钟的情况而言，对延时结果是没有影响的，因为大家都延时了，就相对的没有延时了；（对不同clk之间的，一般是异步path，也没有影响；但如果多个clk之间是同步path，就是有影响的）
