opencv-python 机器视觉：宽度测量

目的

在原图上选择处理区域，对处理区域图像二值化分割、反色、边缘提取，从而测得目标图像的宽度。并将处理区域覆盖在原图上，显示测得的宽度值。

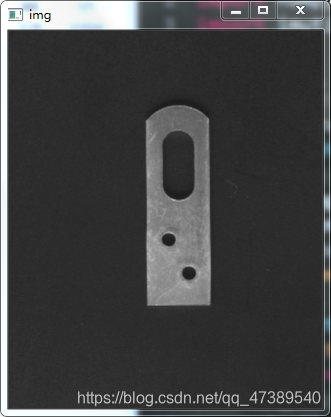

原图如下：

我们要做的就是测量该U盘的宽度。

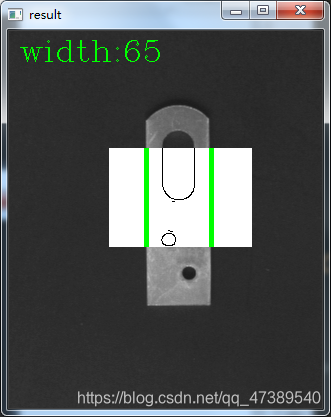

运行结果

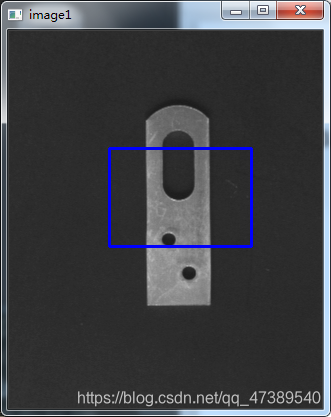

首先截取图像，控制鼠标，按住左键截取，回车继续。
在这里插入图片描述

源码

废话不多说，直接上源码

import cv2
import numpy as np
import imutils

if __name__ == "__main__":
	#读取图片
	img = cv2.imread("gongjian1-2.bmp")
	cv2.imshow("img",img)
	#截取目标区域
	img = imutils.resize(img, width=img.shape[1])
	roi = cv2.selectROI(windowName="image1", img=img, showCrosshair=False, fromCenter=False
