FPGA交通灯 Verilog Modelsim

本文介绍了使用Verilog语言在FPGA上实现交通灯控制的设计,包括红灯30秒、黄灯5秒和绿灯25秒的周期设置。通过clock_5.v、25_clock.v和clock_30.v分别实现不同颜色灯的延时,并提供了激励代码traffic_led_tb.v进行Modelsim仿真验证,最后展示了仿真波形图和Verilog的 RTL图。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、设计要求

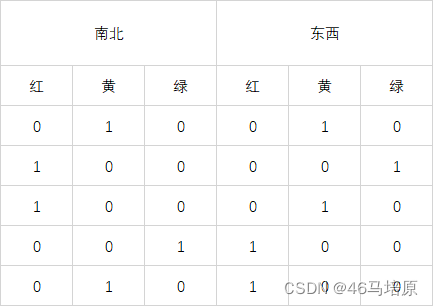

东西方向和南北方向各有 红黄绿三盏灯
其中红灯30秒 黄灯5秒 绿灯25秒

在这里插入图片描述
二、设计代码
traffic_led.v

module traffic_led(rst_n,clk,r1,g1,y1,r2,g2,y2);//c5,c25,c30åˆ†åˆ«æ˜¯ä¸‰ä¸ªå®šæ—¶å™¨çš„è¾“å‡ºæ ‡å¿—ä½,en分别是三个定时器的使能位

	input rst_n,clk;
	wire c5,c25,c30;

	reg [2:0] en;
	output reg r1,g1,y1,r2,g2,y2;  //输出端口能和输å
¥ç«¯å£é“¾æŽ¥å—?

	reg [3:0] current_state,next_state;

	localparam
		s0 = 4'b0001,
		s1 = 4'b0010,
		s2 = 4'b0100,
		s3 = 4'b1000;

	clock_5 u0(
		.clk(clk),
		.rst_n(rst_n),
		.en5(en[0]),
		.c5(c5)
	);

	clock_25 u1(
		.clk(clk),
		.rst_n(rst_n),
		.en25(en[1]),
		.c25(c25)
	);

	clock_30 u2(
		.clk(clk),
		.
