Tomcat组件结构

Overview

如图所示

• Server

  一个Server就是一个Tomcat容器，可以这样粗略理解：Server==Tomcat

• Service

  一个Server可以实现多个Service，一个Service是驻留在Server中的中间件，它将一个或多个Connector绑定到一个Engine。

接下来，对一个Service进行深入

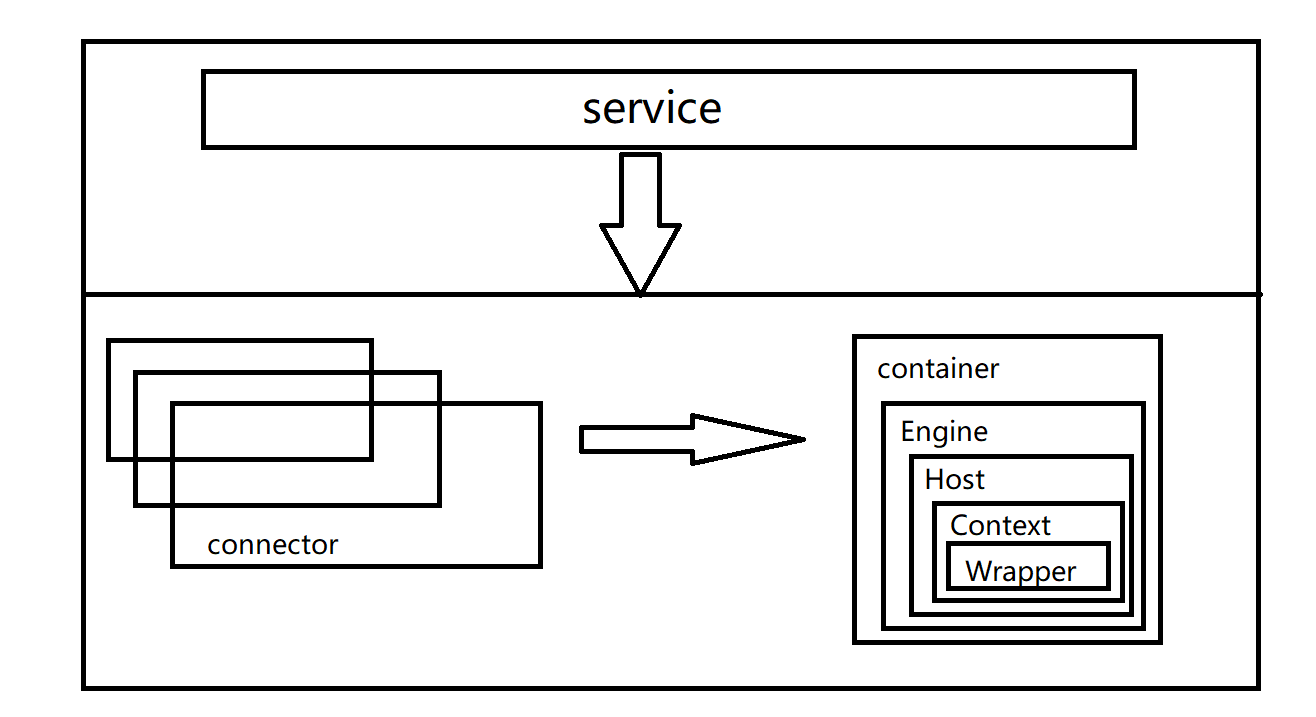

如上图，一个Service是多个Connector与一个Container的组合

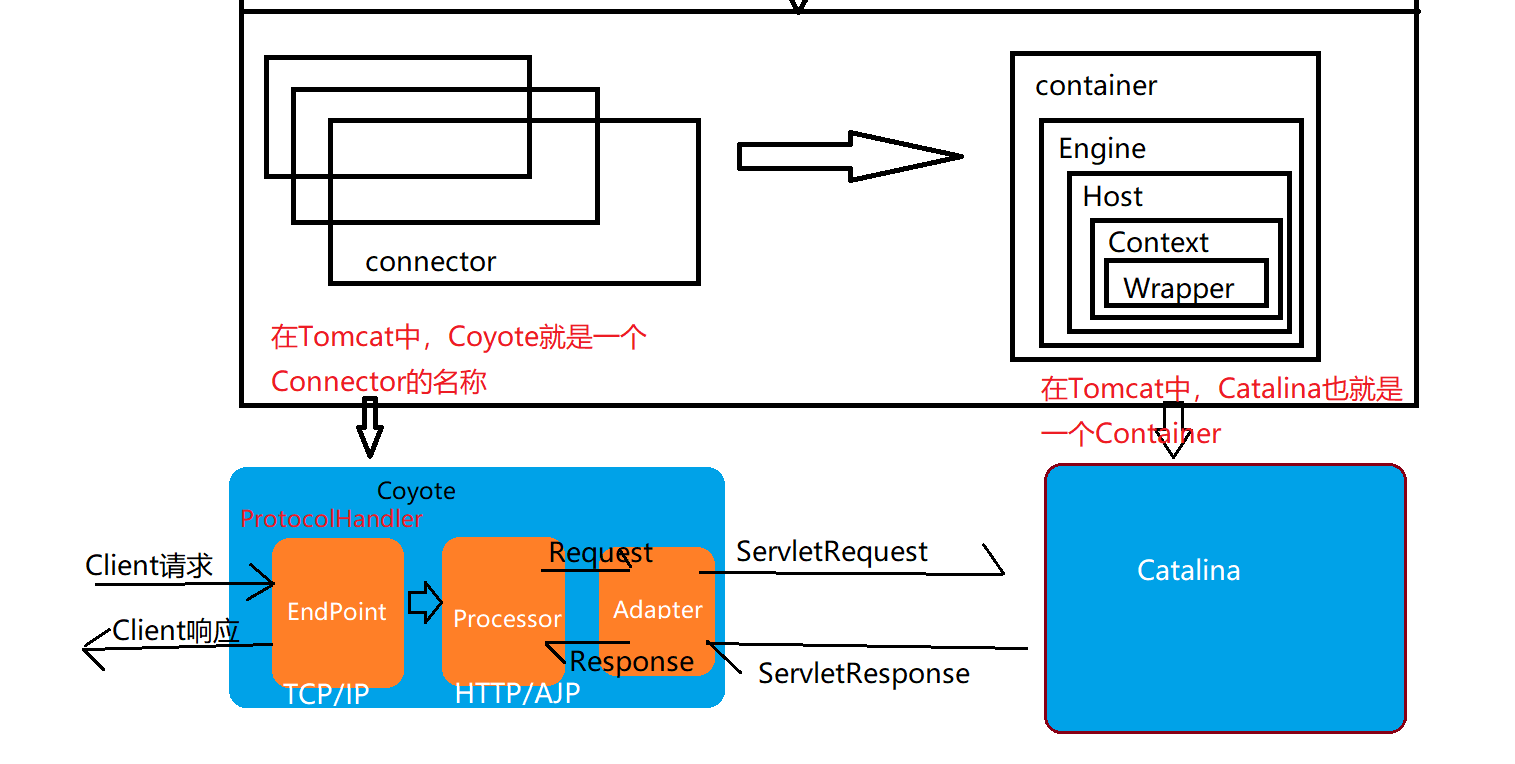

接上图

• Connector

  Connector负责去处理与客户端的多种多样的请求，在Tomcat中，有负责Http请求的HttpConnector，也有AJPConnector

  在一个Connector中

  • EndPoint也就是通信端点，与客户端进行Socket通信，负责接收客户端的TCP/IP请求

    可以通过配置网络IO（BIO,NIO,NIO2,APR）模型进行性能调优

  • Processor用来解析Http报文或AJP，将请求封装为Request对象

  • Adapter负责将原生Request对象转为ServletRequest或将ServletResponse转为Response

• Container

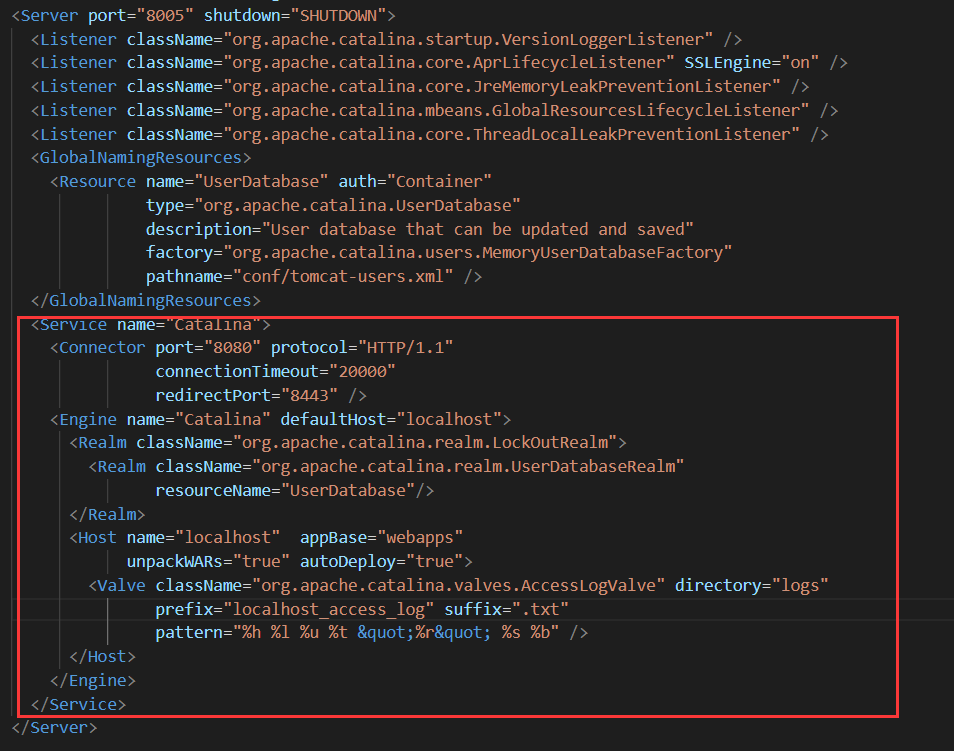

如上图，在server.xml中，一个Server下面定义了一个Service，一个Service下面可以有多个Connector，但多个Connector对应一个Container

• Engine

  Engin表示特定Service的请求处理管道，接收来自Connector的所有请求，并且负责处理返回Response

• Host

  Host也就是网络名，在Tomcat中，一个Engine可能包含多个Host

• Context

  Context也就是一个应用，将之翻译为上下文并不太合适，一个Host主机可能有多个Application，这时就需要用Context来区分不同的Application

• Wrapper
