STM32F103C8T6+simulink的第一个小demo，点灯

STM32F103C8T6+simulink的第一个小demo-点灯（1）

`
因为工作的原因，需要用simulink开发嵌入式板子，虽然是很简单的入门级电灯操作，但是也踩了不少坑，足足搞了好几天才走通这条路子，写个笔记记录自己的学习过程。

---

---

前言

据说利用simulink和STM32联合开发对软件之间版本的适配要求很高，以下是我尝试完全OK的版本之间的组合：

matlab2022b + STM32CUBEMX6.10.0 + STM32-MAT/TARGET5.6.0

---

一、环境的搭建

具体的安装过程就不写了，网上教程一抓一大把，主要提供一下软件下载链接。

• MATLAB 2022b
• STM32CUBEMX6.10.0 ：STM32官方软件，通过可视化的界面配置芯片。官网下载地址，注册个账号就能免费下载STM32CUBEMX官方下载地址
• STM32-MAT/TARGET：matlab装的STM32硬件包，这个包目前官方已经下载不到了，给了新的替代包（ Embedded Coder Support for STM32-based boards）。但是新包的使用方法网上教程不多，实在是没学会新包要怎么用，所以安装了STM32-MAT/TARGET。这里分享一个STM32-MAT/TARGET5.6.0的网盘链接：

链接：https://pan.baidu.com/s/1kZG6nUg1A_M7eubGpDdOSw
提取码：stm3

---

考虑到以后可能会给matlab安装各种第三方硬件或软件支持包，因为某种众所周知的原因，在matlab里头直接“获取附加功能”会下载不了。可以通过离线下载规避这个问题，留个官方离线下载软件的链接：matlab离线支持包。
选择自己想要的包，按照提示直接无脑操作。如果下载失败就多试几次，没啥好办法，就是多试几次，如果能科学上网会大大提高下载成功率。

二、步骤

1.stm32cubemx的配置和simulink模型搭建

参考这个博主的文章写的超级详细，信测可用。
利用Simulink、STM32CUBEMX、STM32-MAT/TARGET自动生成简单的led灯闪烁代码（保姆级教程）

2.编译下载

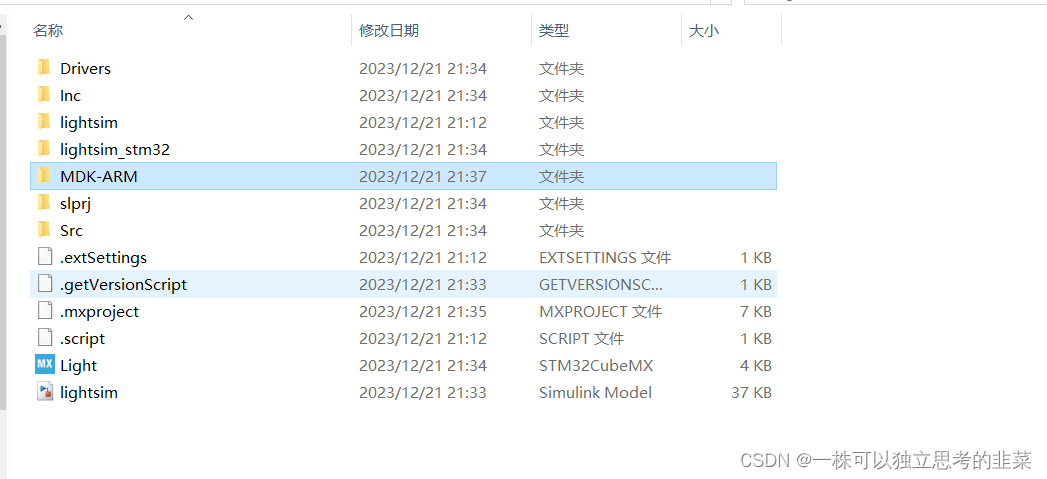

注：期间所有生成的东西都要放在一个文件夹里！！
包括stm32cubemx配置后生成的.ioc文件，simulink搭的模型、simulink自动生成的代码。（选中的这个这一步应该还没有，这个文件应该是下一步生成的）

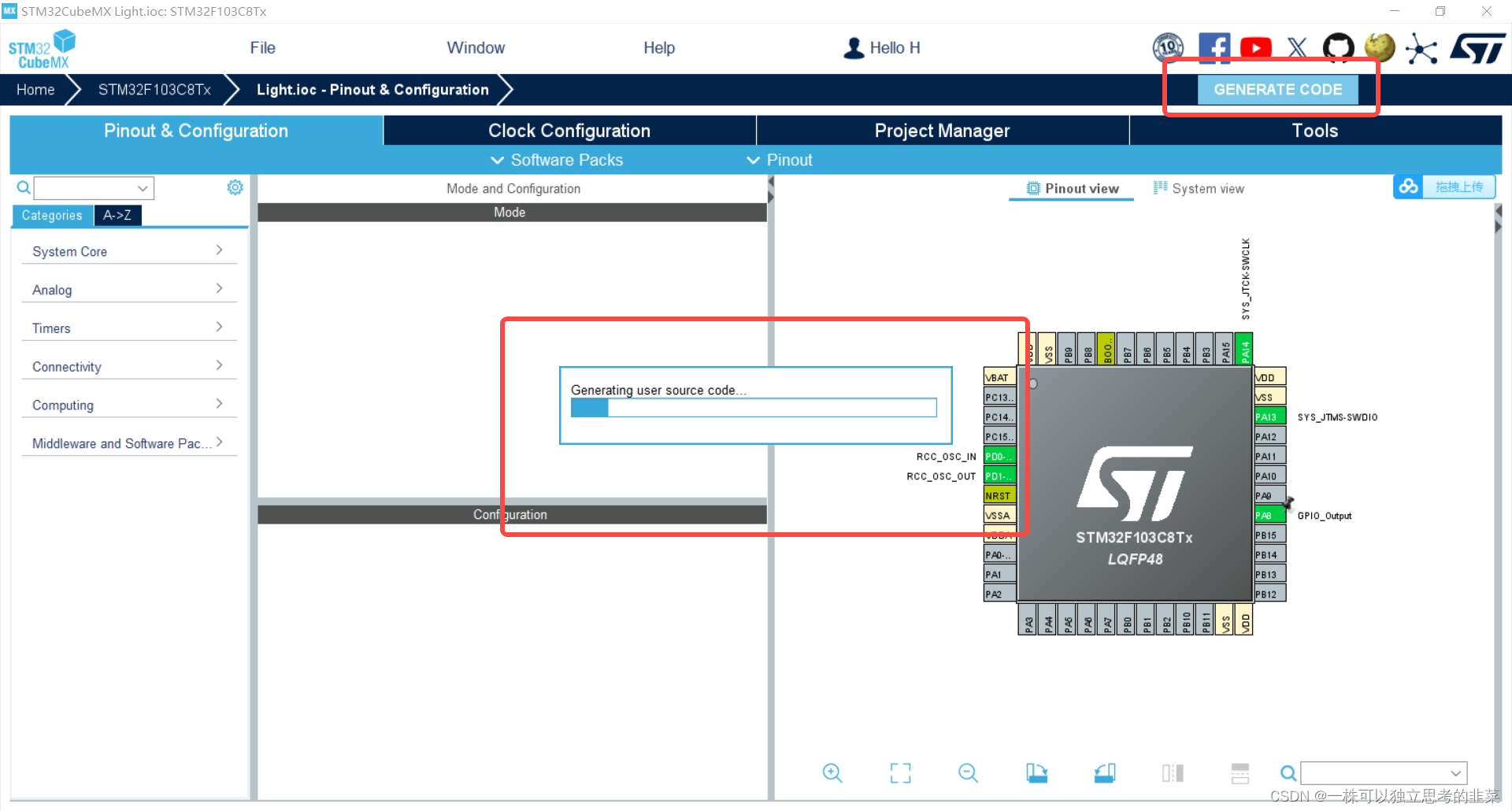

所有东西放一块之后，点开STM32CubeMX，点击GENERATE CODE：

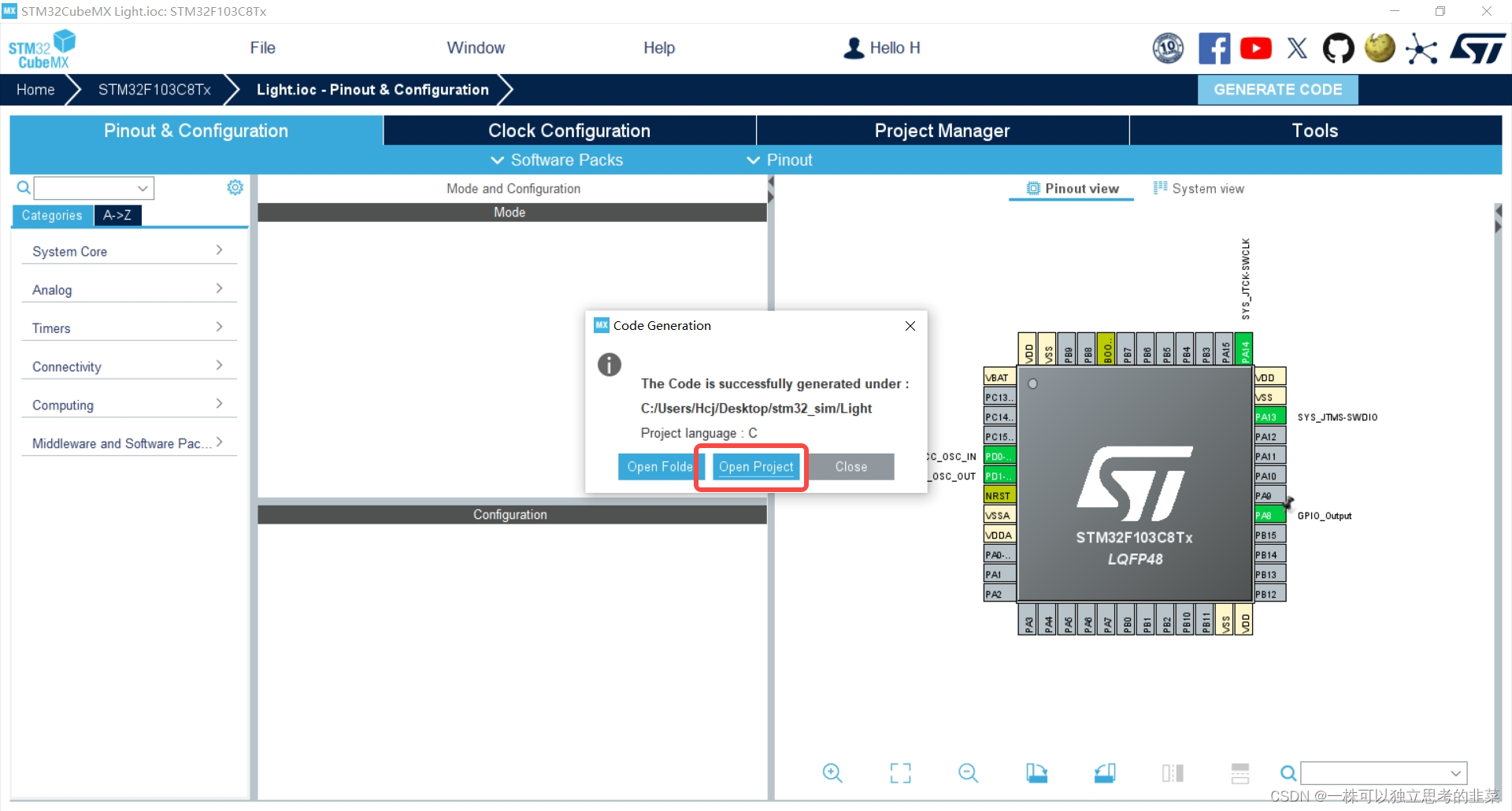

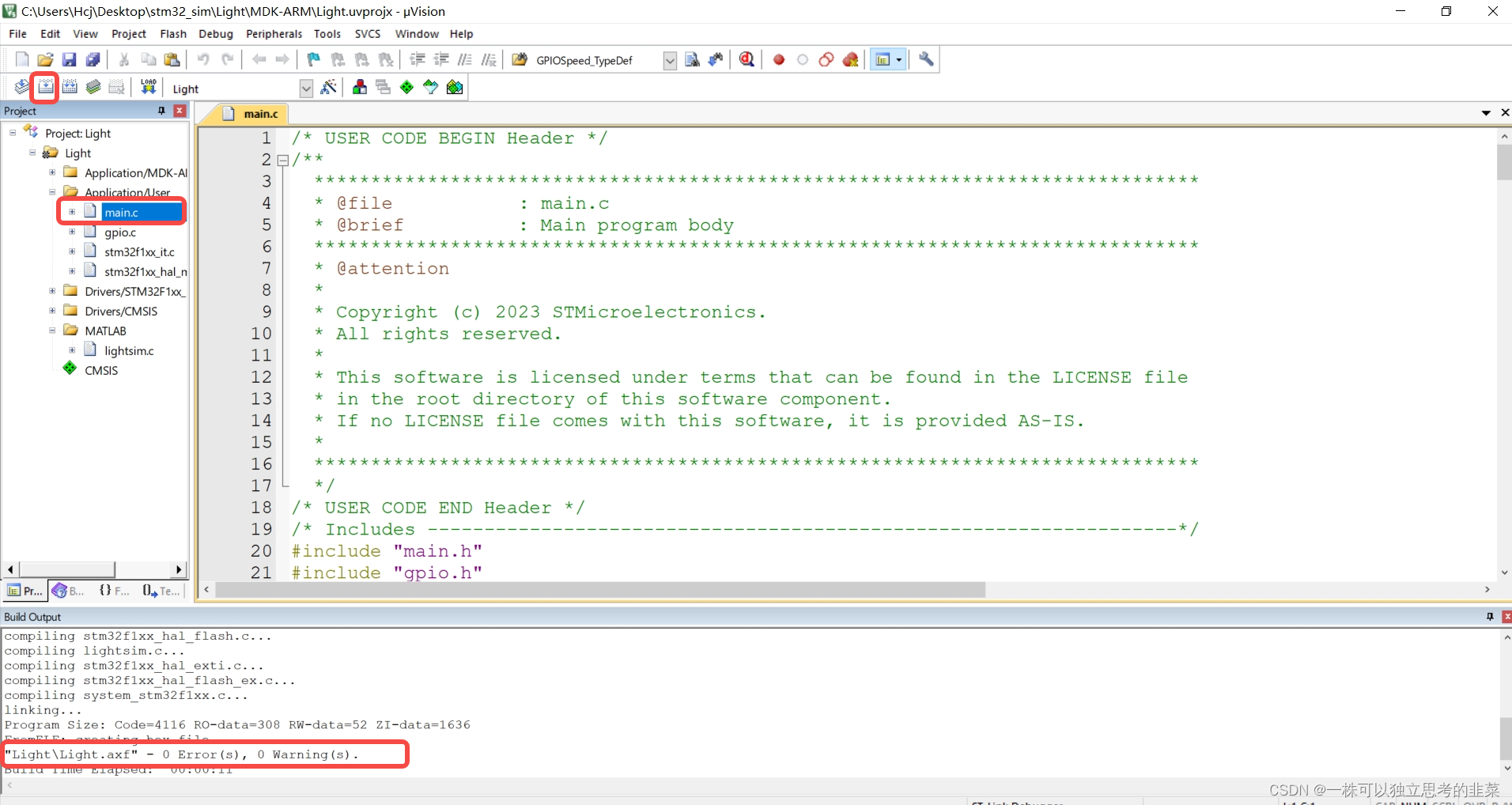

直接open project 自动打开keil。选择到main函数，直接编译，欸没错误！最后一步就是直接download！

以上参考这位博主的文章：
SIMULINK-STM32联合开发切入式之点亮LED小灯（亲测可用）

---
