FPGA学习之---串口+IIC实现对EEPROM读写操作

vivado版本：2019.01

开发板：小梅哥ACX720

基于串口传输和IIC协议对EEPROM (M24LC64)进行读写操作，波特率为115200

M24LC64：器件地址1010_000   寄存器为16位，最高支持32字节连续读写

传输的数据帧为  0X55 OXA5 byte_address 功能码 数据字节0到15个 0XF0
Byte_address为两个字节的寄存器起始地址 本次实验从0003开始
功能码;指定对EEPROM进行读或者写操作。并指定读取多少或写入多少字节     设定功能cmd[7]：1为读 0为写        cmd[4:0]指定读取或者写入的字节数，设定最大为16
0X55 OXA5为帧头    0XF0为帧尾

最开始写操作功能码：10

写入数据：FF112233445566778899AABBCCDDEEFF

读操作功能码：90

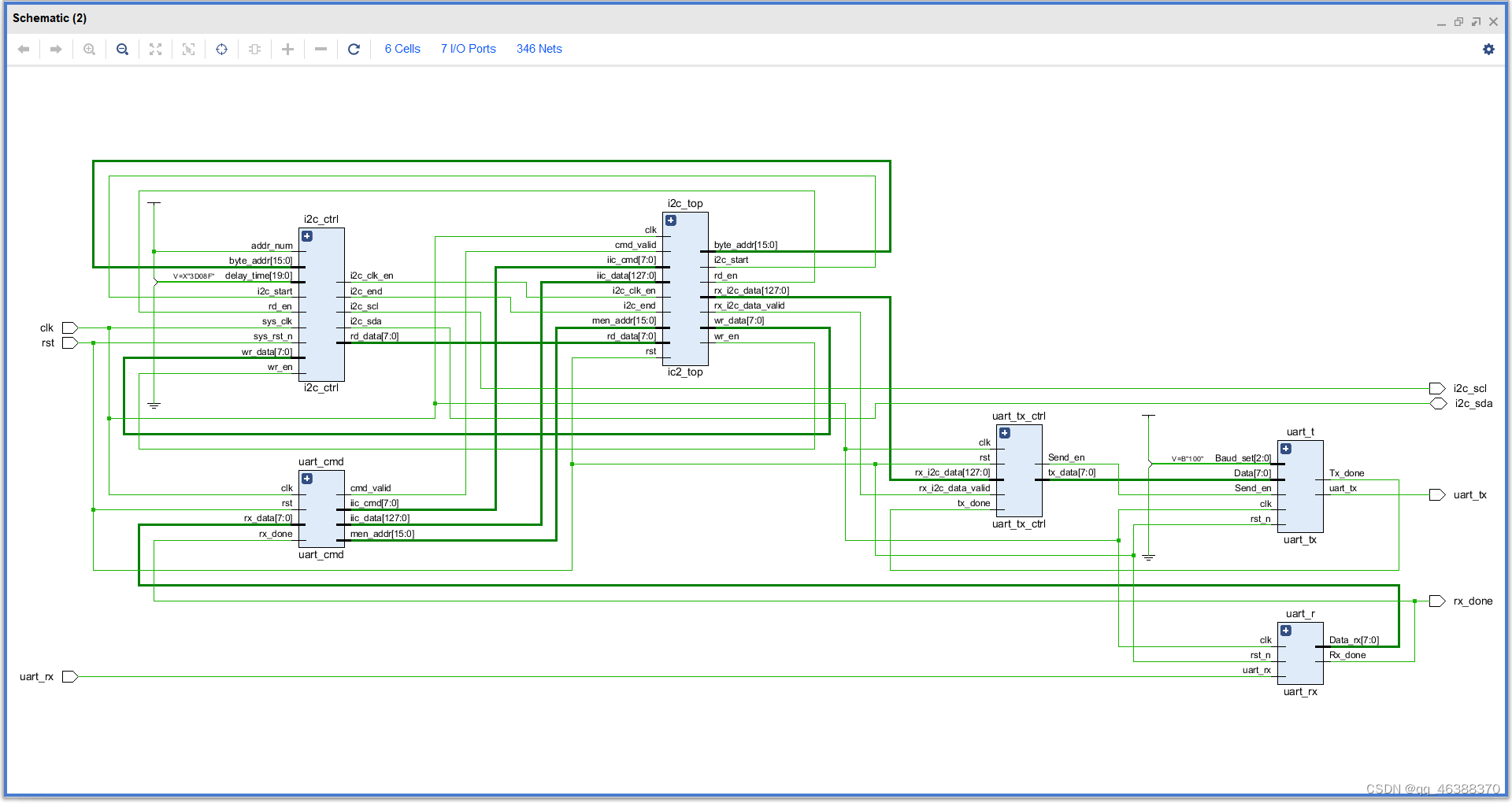

设计框图：

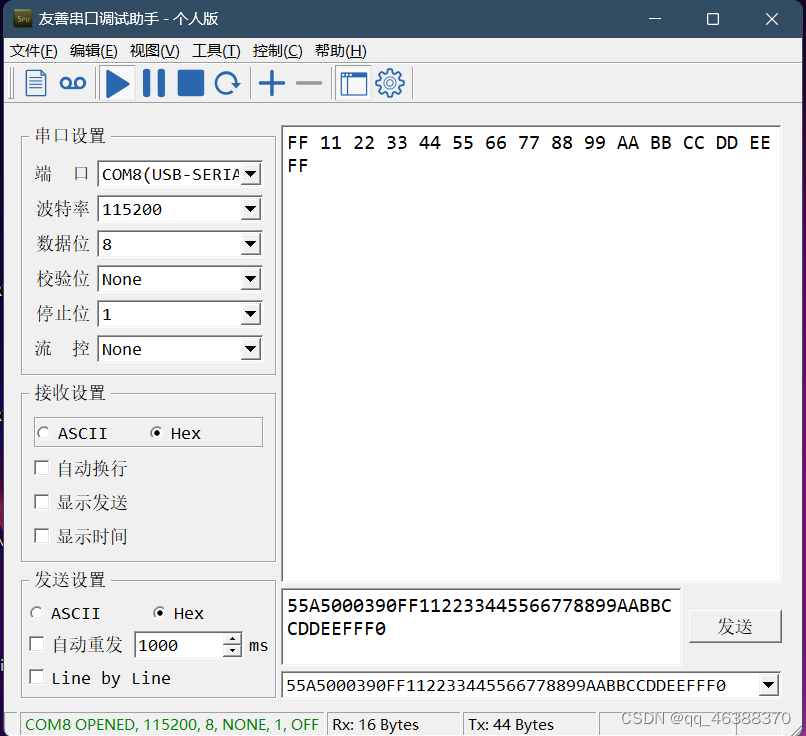

实现效果：
