1 什么是中断

打断CPU执行正常的程序，转而处理紧急程序，然后返回原暂停的程序继续运行，就叫中断

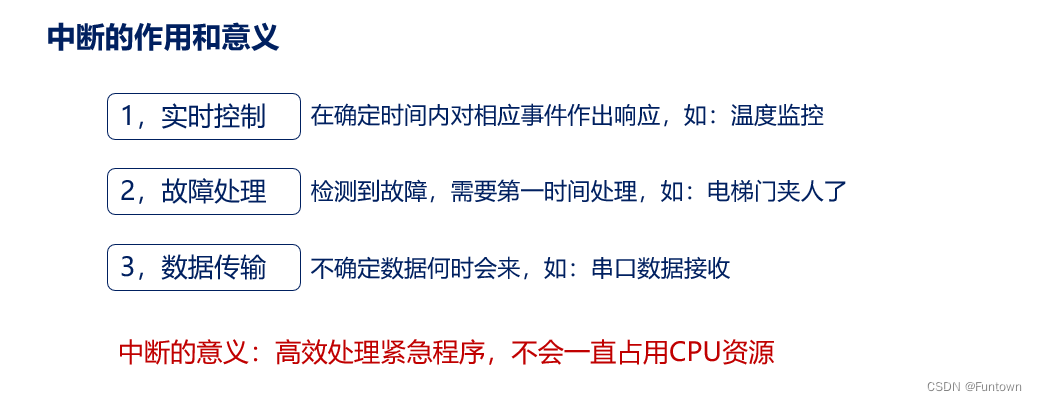

1.1 中断的作用与意义

在这里插入图片描述

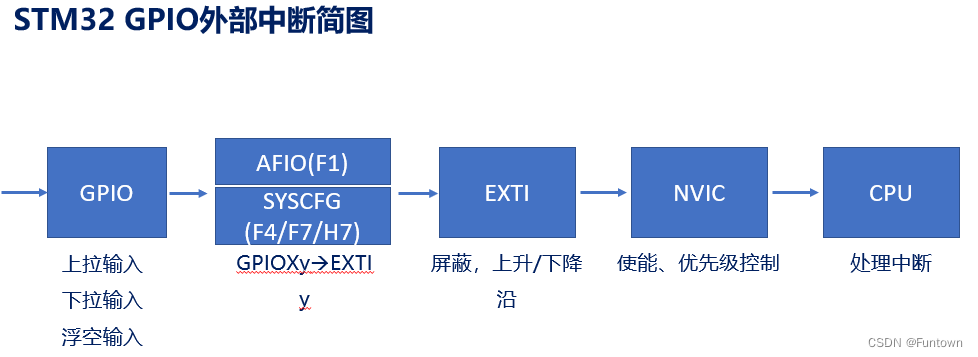

1.2 外部中断简图

在这里插入图片描述

2 NVIC

2.1 NVIC基本概念

Nested vectored interrupt controller，嵌套向量中断控制器，属于内核

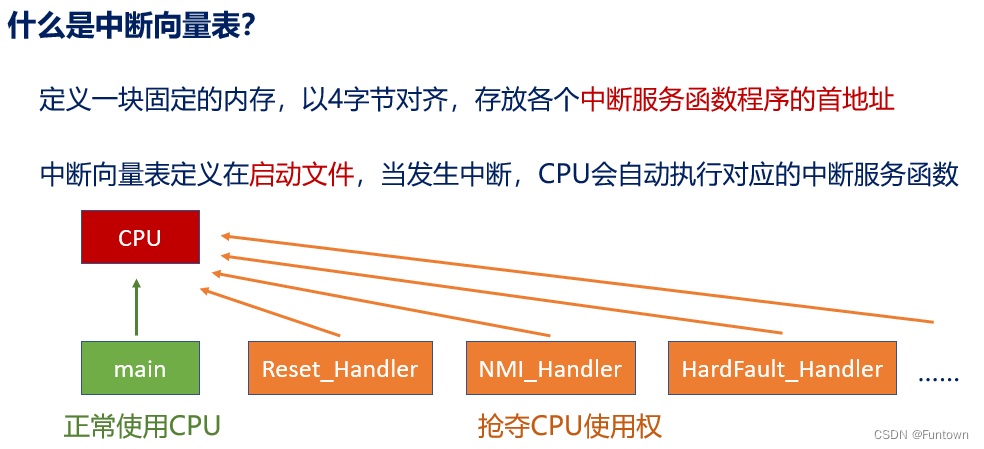

在这里插入图片描述

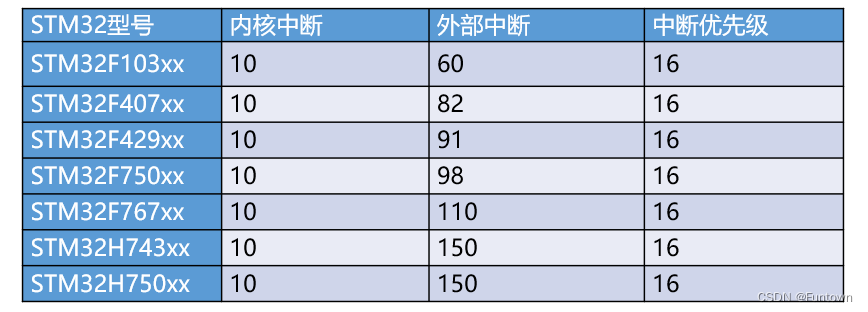

裁剪得到具体STM32各型号的配置
在这里插入图片描述
在这里插入图片描述

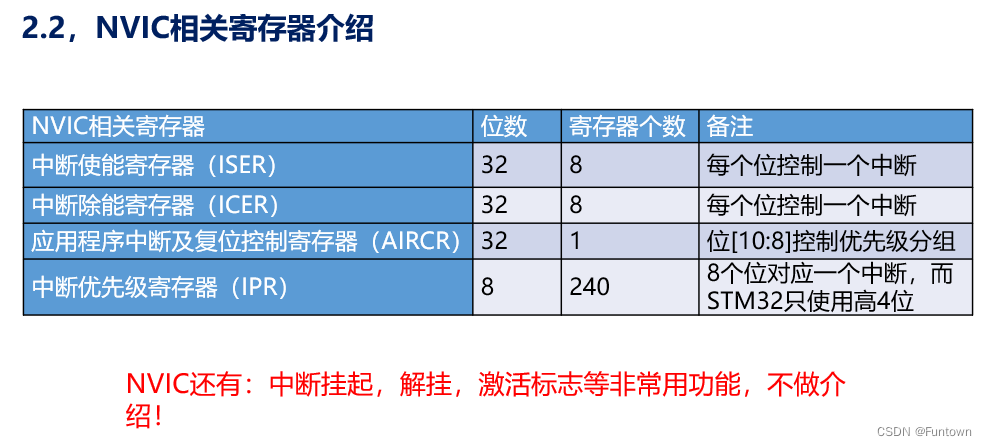

2.2 NVIC相关寄存器

在这里插入图片描述

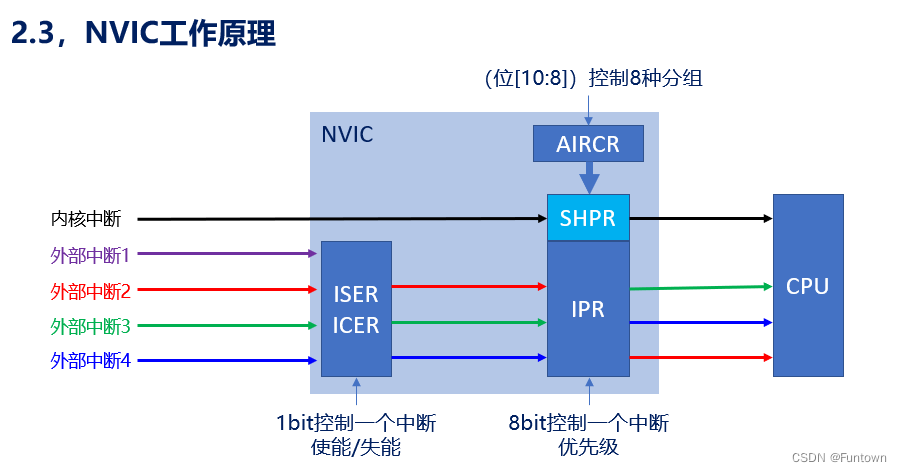

2.3 NVIC工作原理

在这里插入图片描述

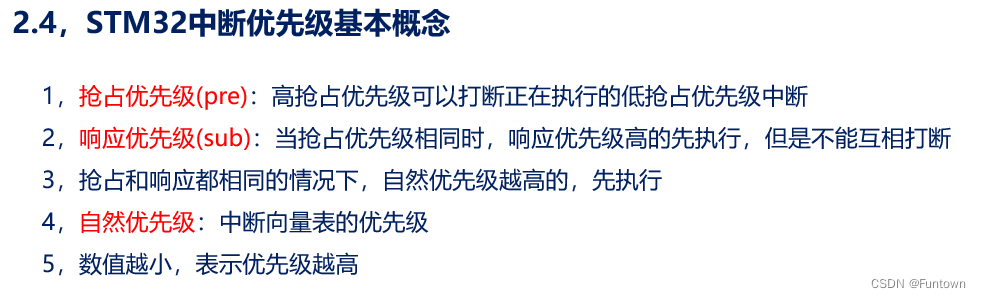

2.4 STM32中断优先级基本概念

在这里插入图片描述

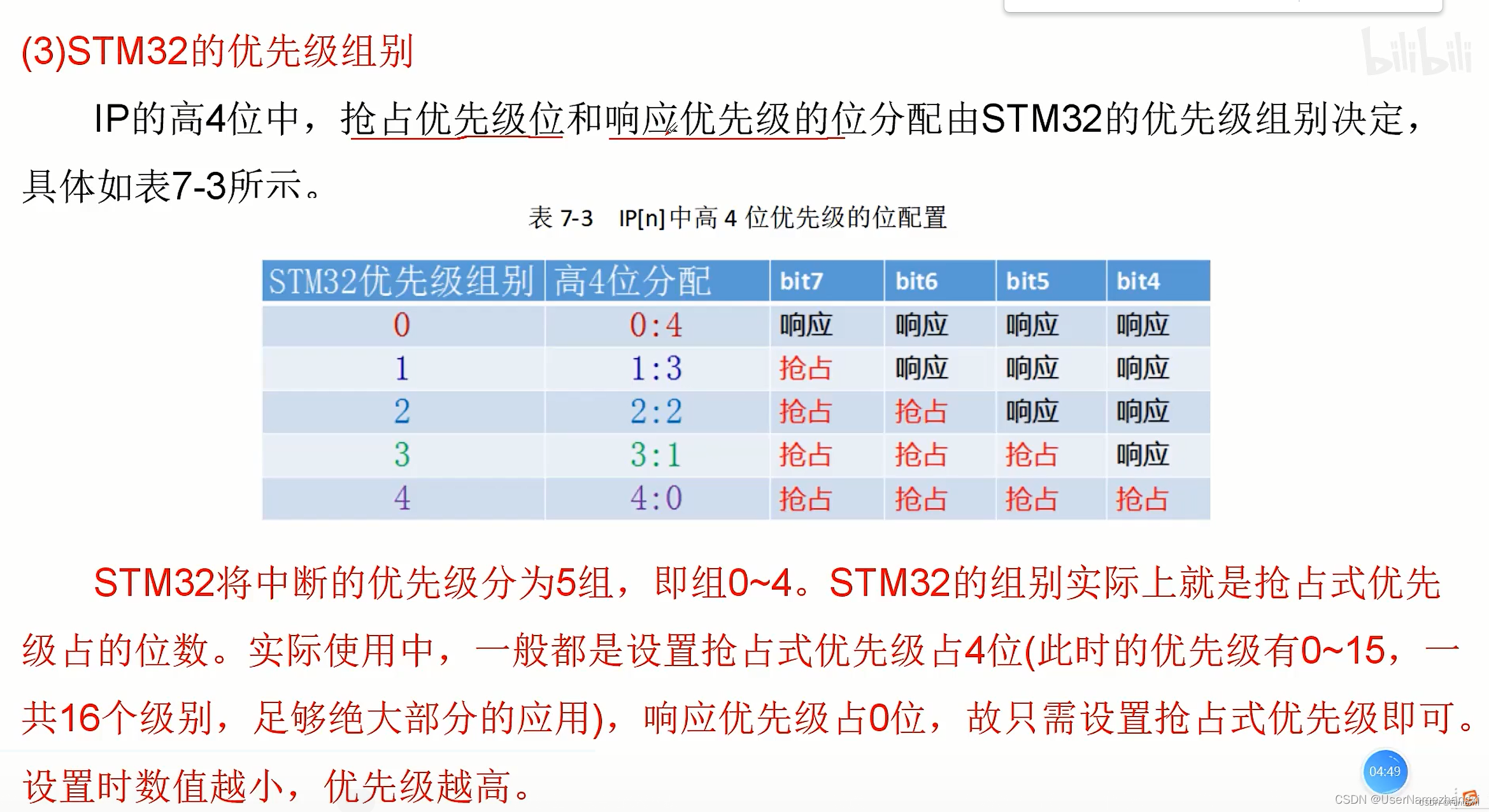

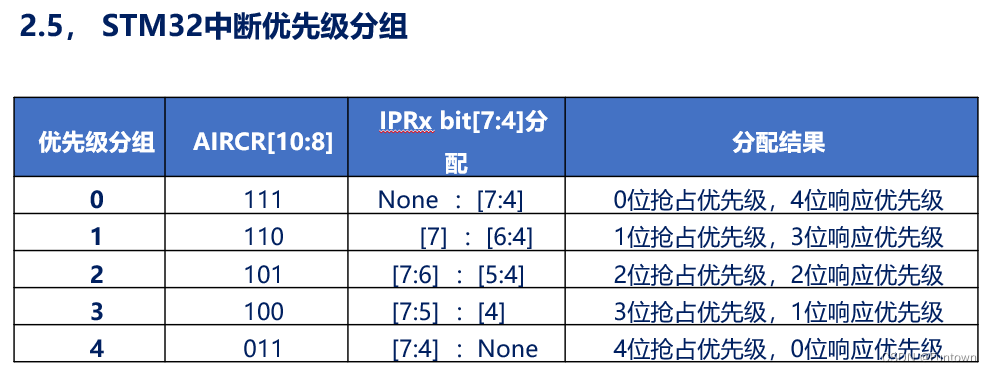

2.5 STM32中断优先级分组

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

每个项目根据需要确定优先级分组，然后为中断分配优先级

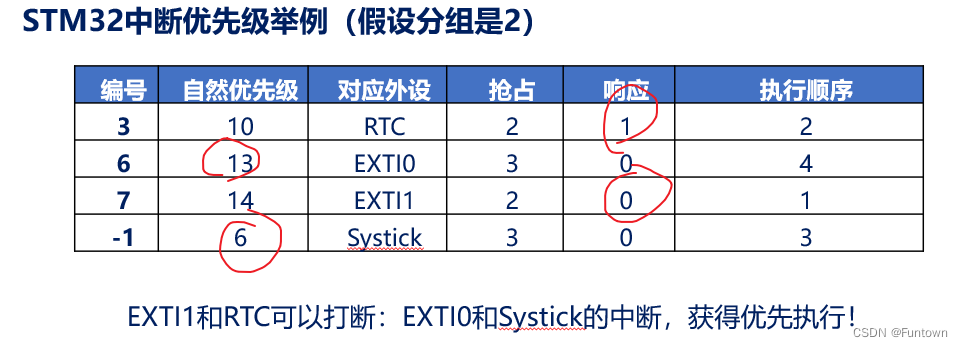

例子

在这里插入图片描述

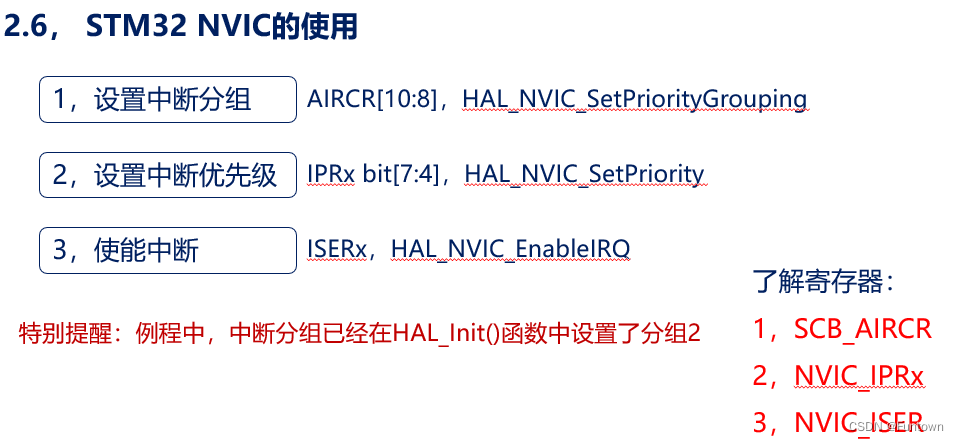

2.6 NVIC的使用

在这里插入图片描述

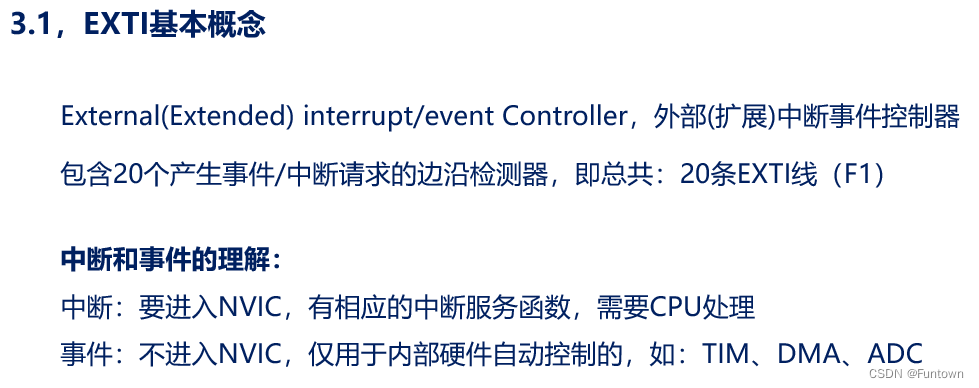

3 EXIT

在这里插入图片描述

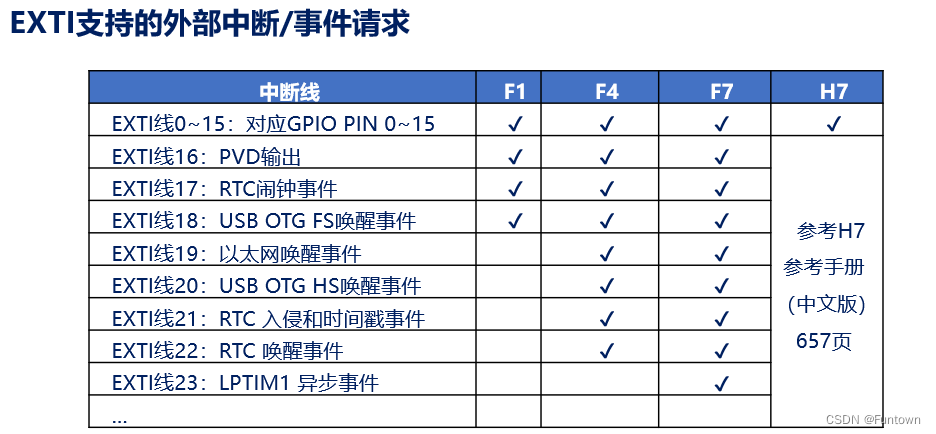

在这里插入图片描述
互联型STM F1才有第二十条线
管理外部的中断以及内部的事件？

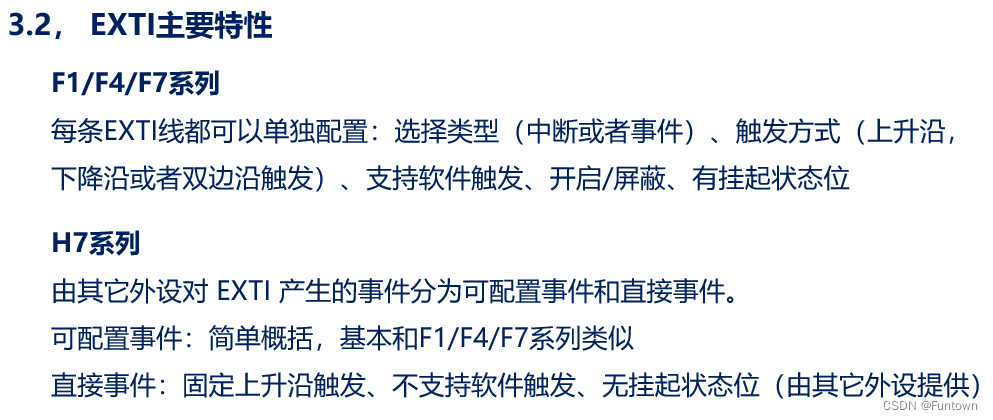

3.2 EXTI主要特性

在这里插入图片描述

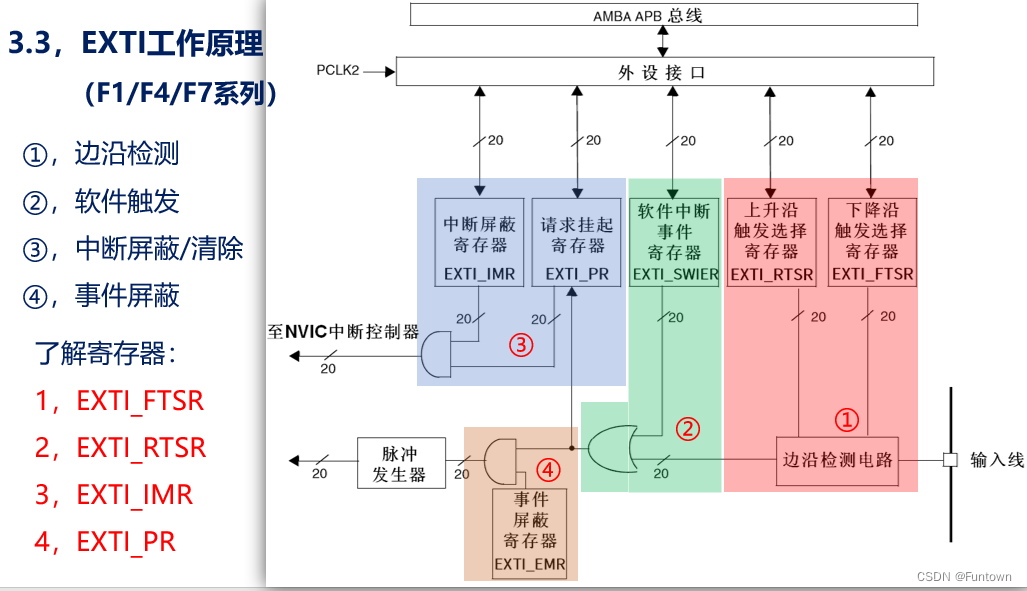

3.3 EXTI工作原理

在这里插入图片描述
EXTI_PR
通过读取挂起寄存器就可以读出哪一条线产生了触发请求

4 EXTI和IO映射关系

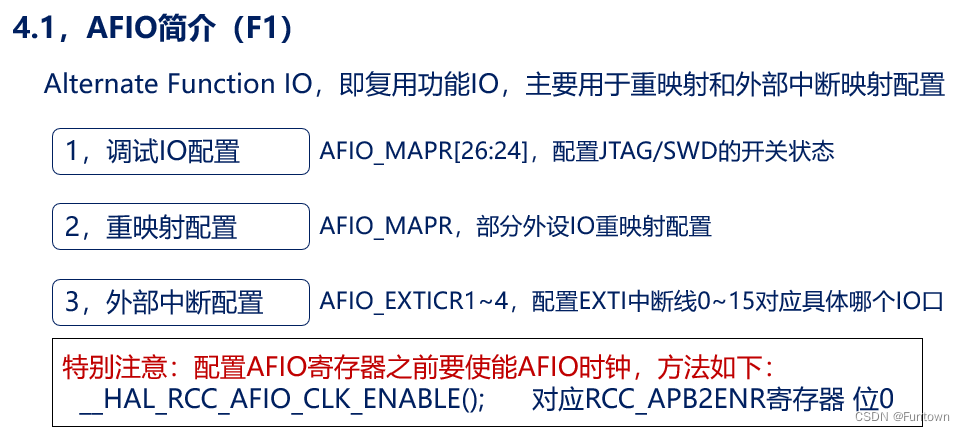

4.1 AFIO简介

在这里插入图片描述

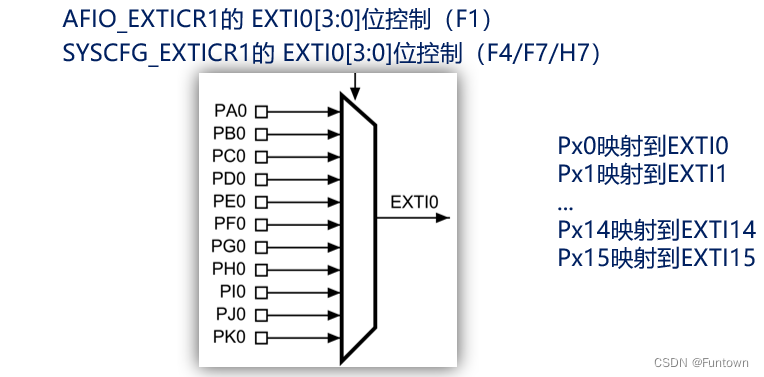

4.2 EXIT与IO对应关系

在这里插入图片描述

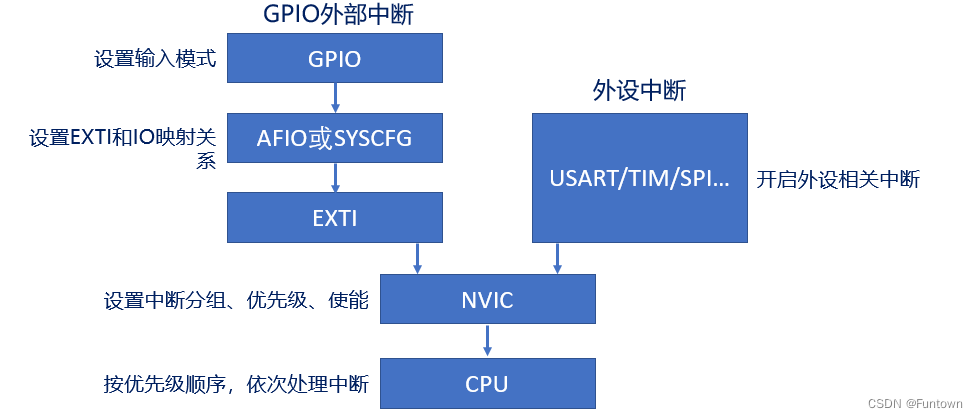

5 如何使用中断 在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

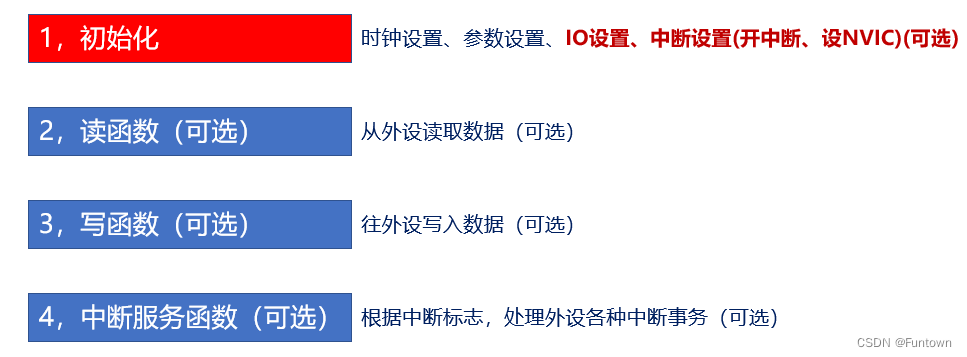

6通用外设驱动模型

在这里插入图片描述

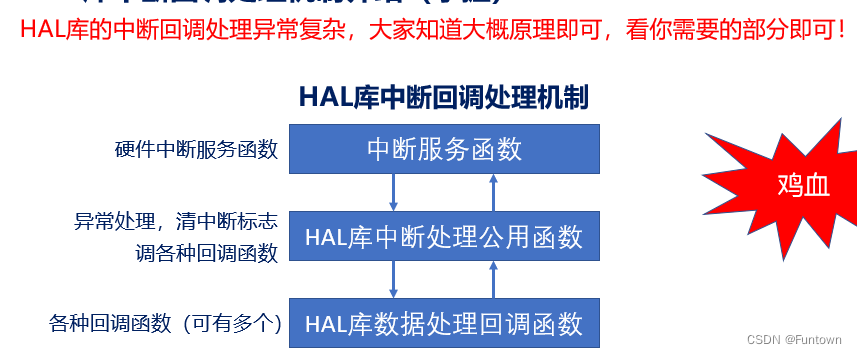

7 HAL中断回调处理机制

在这里插入图片描述
