一、stm32外部中断模式控制灯亮灭
(一)通过STMCube配置项目

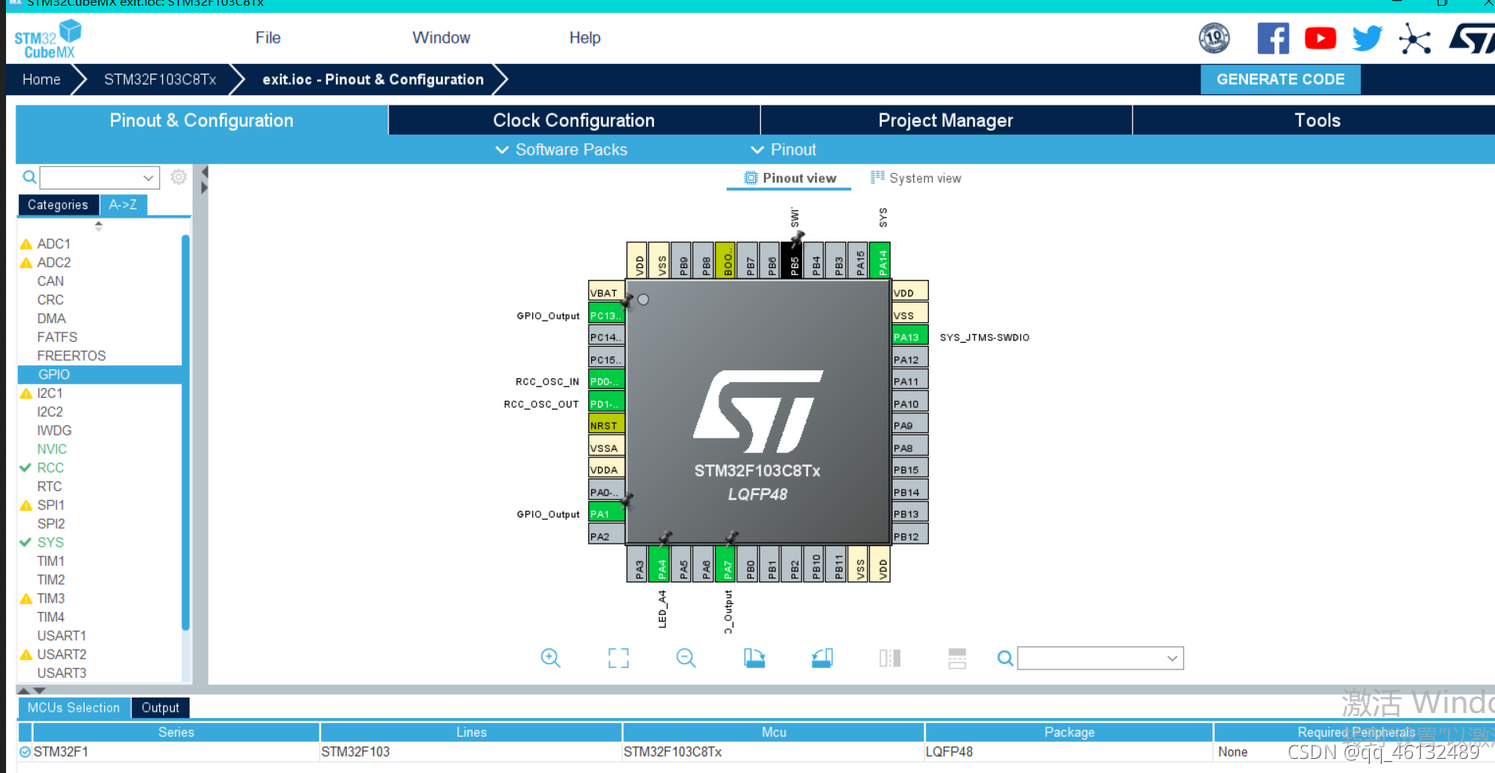

1.引脚配置如图
A4输出控制灯的亮灭,设置为GPIO_Output
A1持续输出高电平,设置同上
A7持续输出低电平,设置同上
C13个人习惯开启做测试用,设置同上
B5模拟开关,设置为GPIO_EXTI5

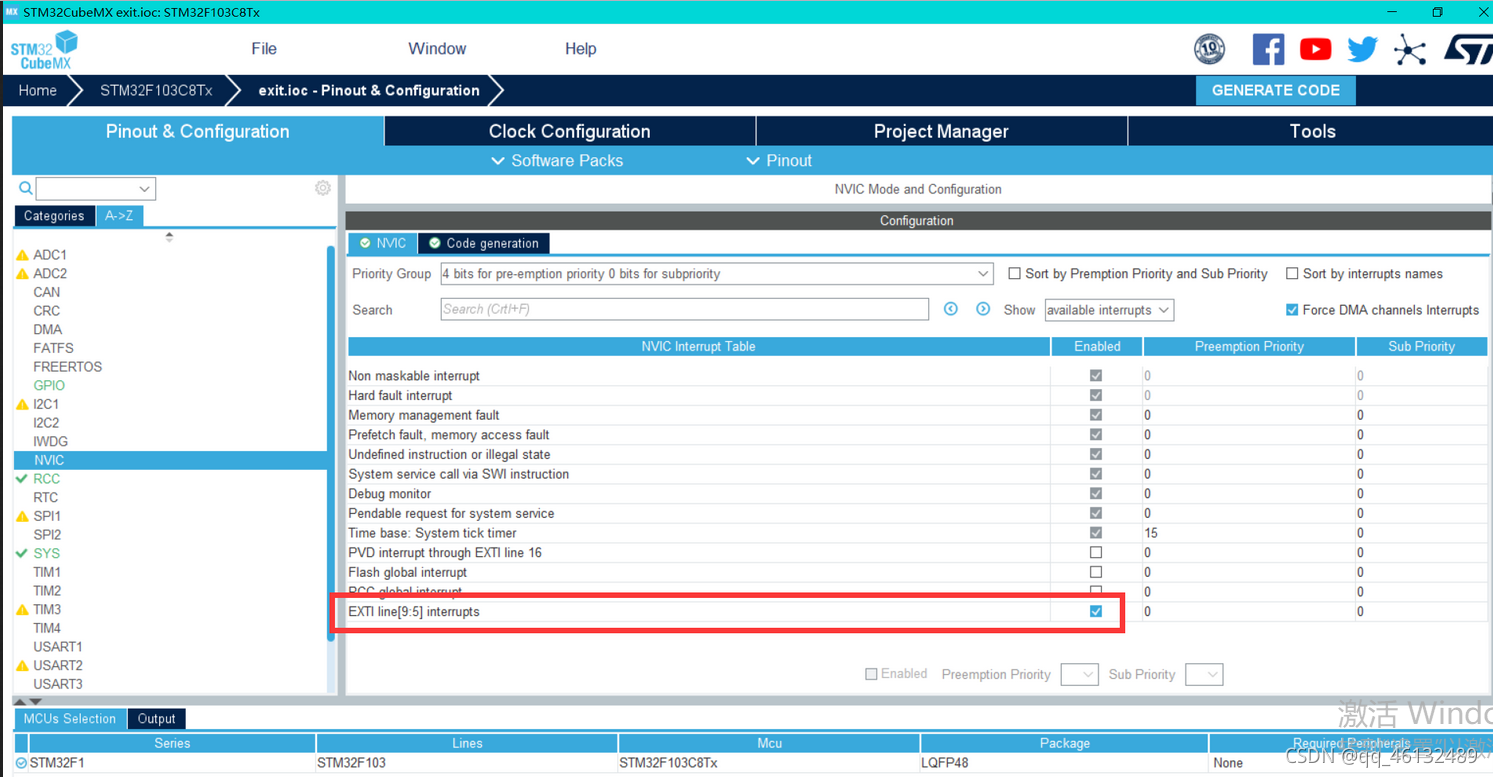

2.配置EXIT

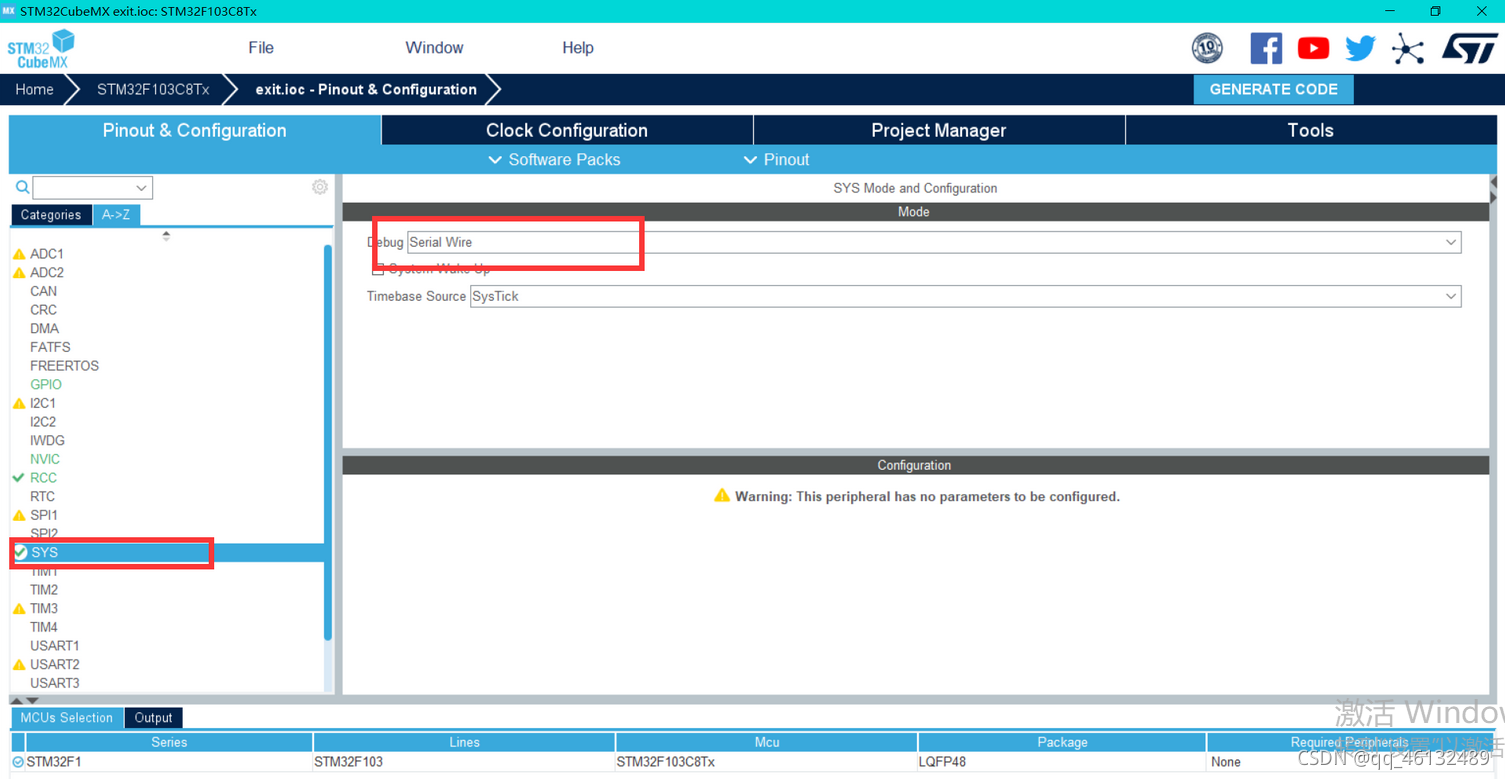

3.配置SYS

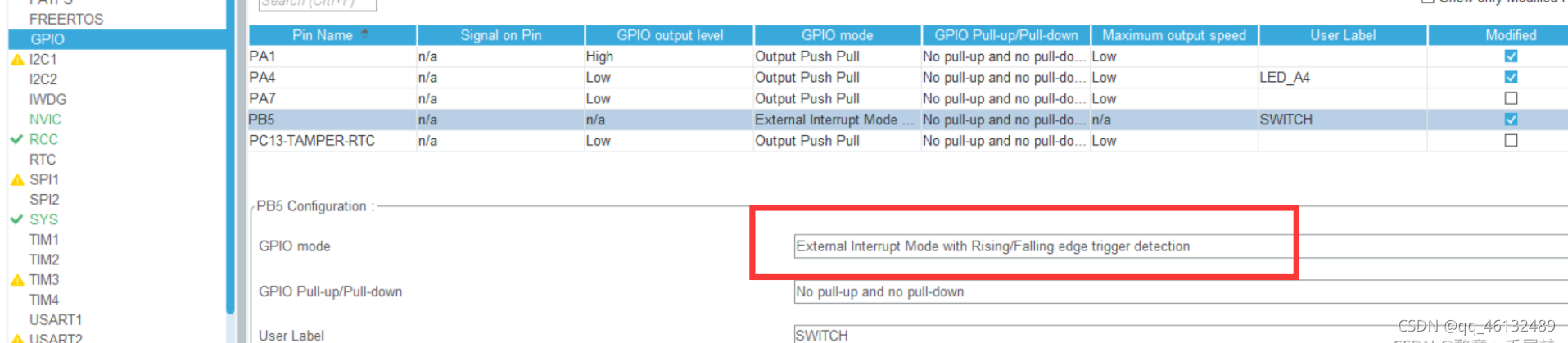

4.配置GPIO
把A1配置为高电平、A7配置为低电平
把B5中断配置为上升沿和下降沿都触发

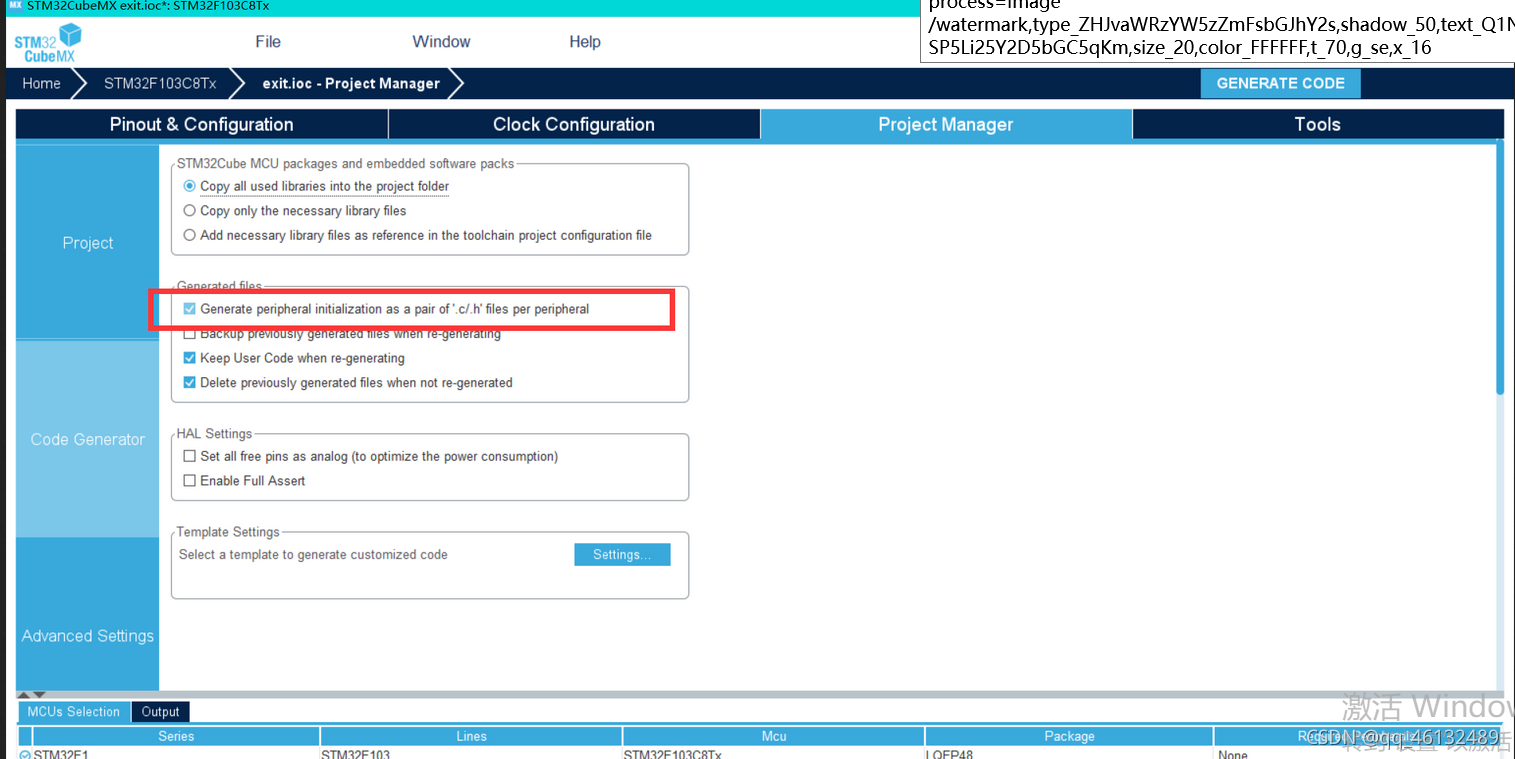

5.代码创建出勾上这个

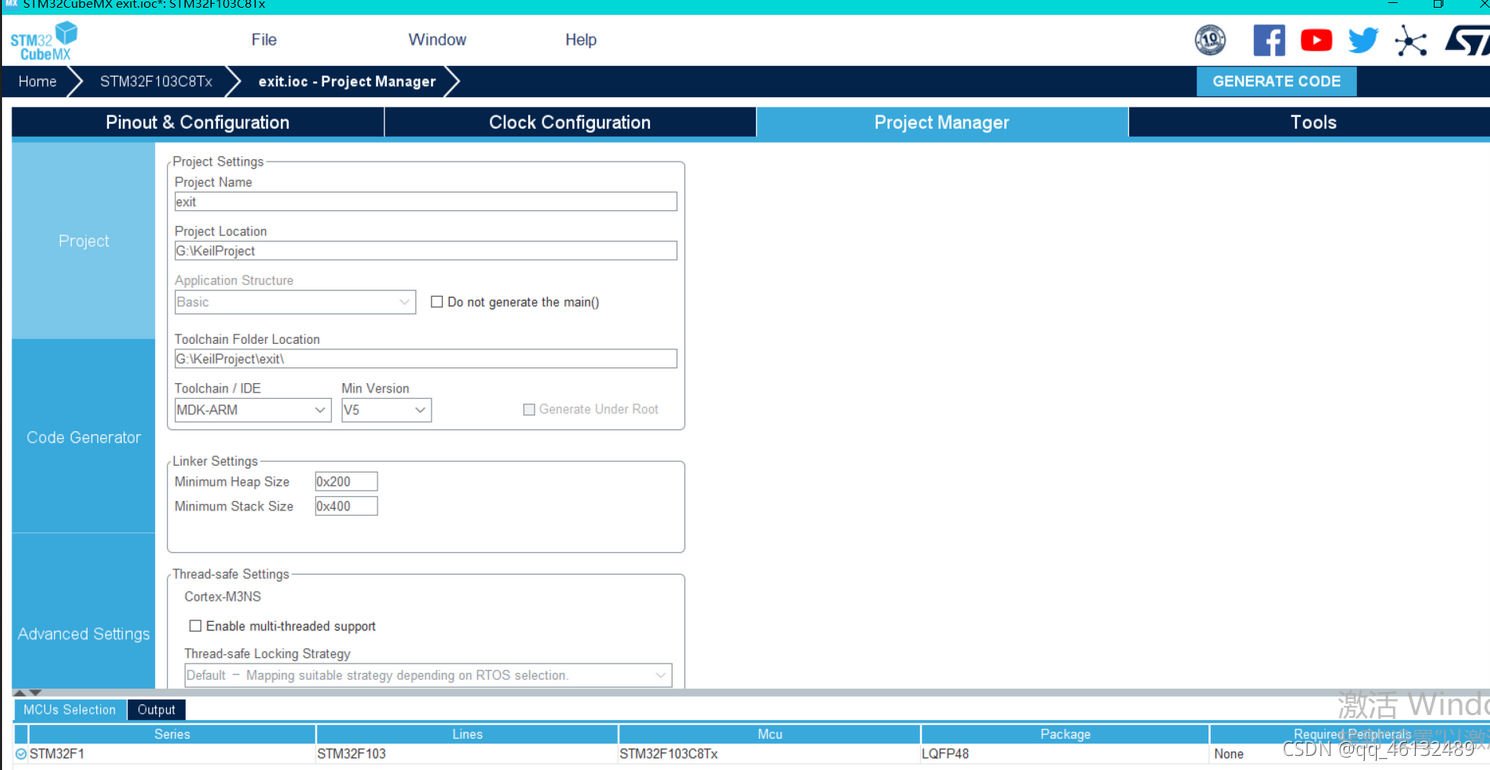

6.创建项目
(二)通过KEil配置代码

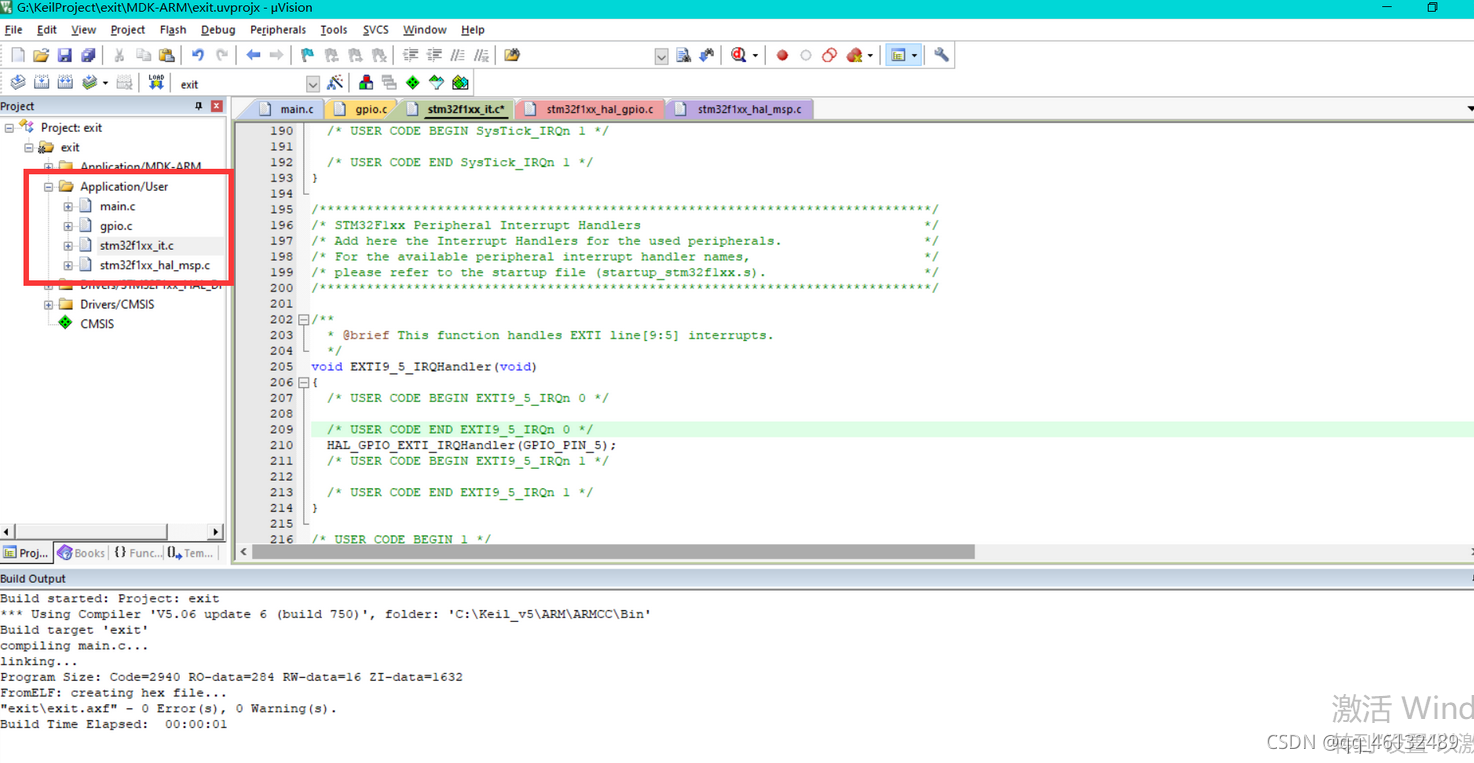

1.打开生成的项目,找到stm32f1xx_it.c

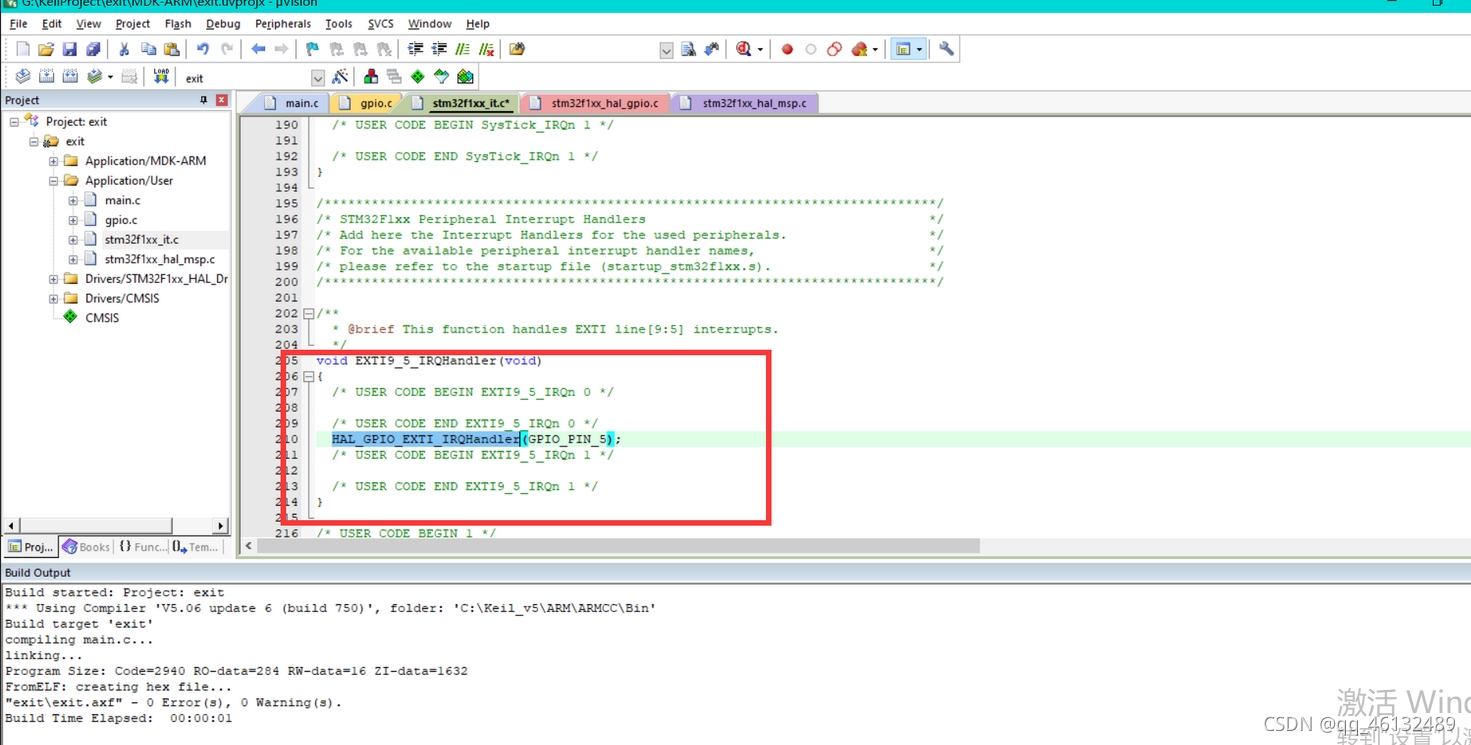

2.找到EXTI9_5_IRQHandler这个函数,选中HAL_GPIO_EXTI_IRQHandler这个语句按F12跳到该函数

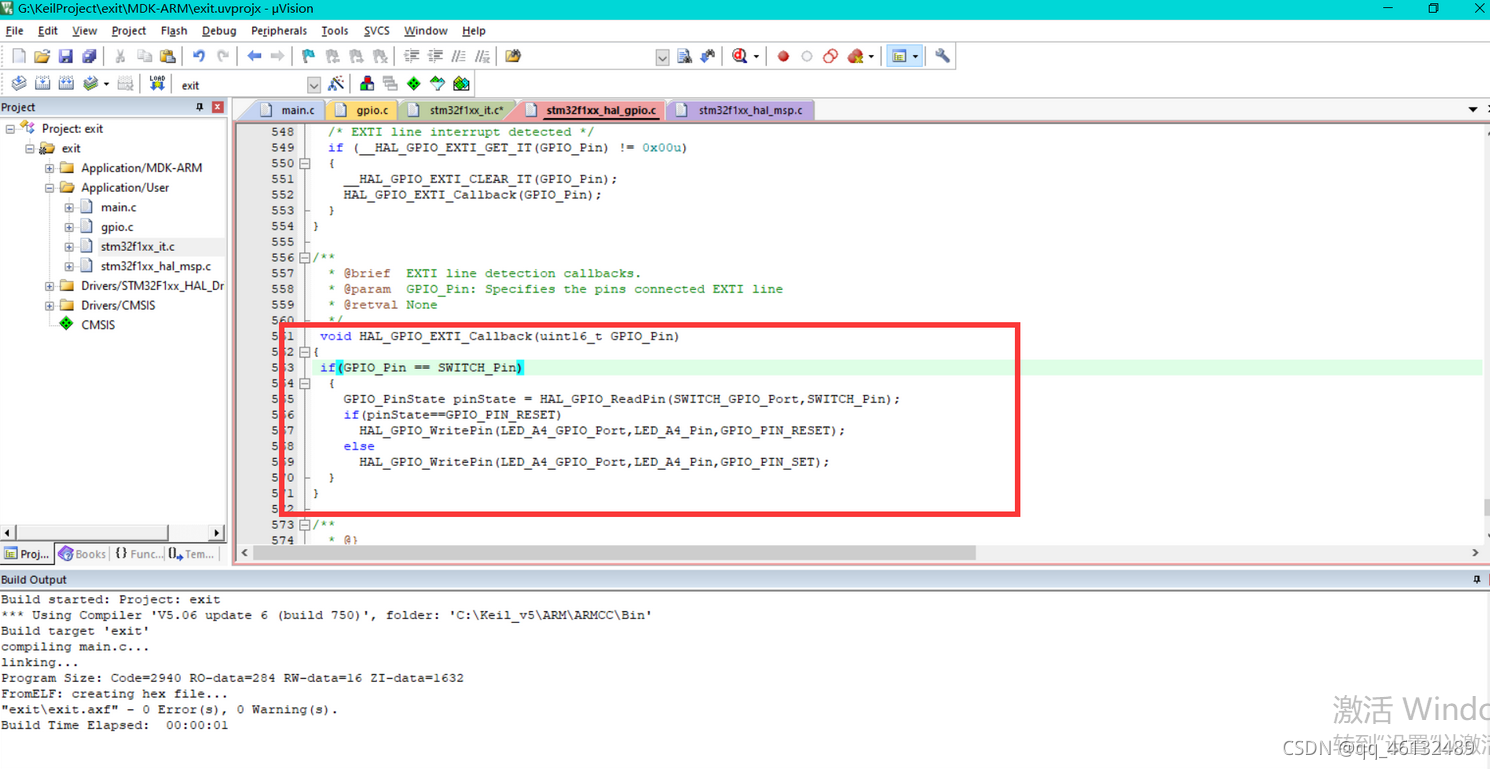

3.往下找到HAL_GPIO_EXTI_Callback这个函数
可以在这里根据不同的中断来执行不同的处理。在这里我们需要根据B5的不同中断来实现A4的亮灭。
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
if(GPIO_Pin == SWITCH_Pin){
//获取B5的电位
GPIO_PinState pinState = HAL_GPIO_ReadPin(SWITCH_GPIO_Port,SWITCH_Pin);
//低电位
if(pinState==GPIO_PIN_RESET)
HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_RESET);//把A4变为低电位
//高电位
else
HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_SET);//把A4变为高电位
}
}
4.编译生成hex文件

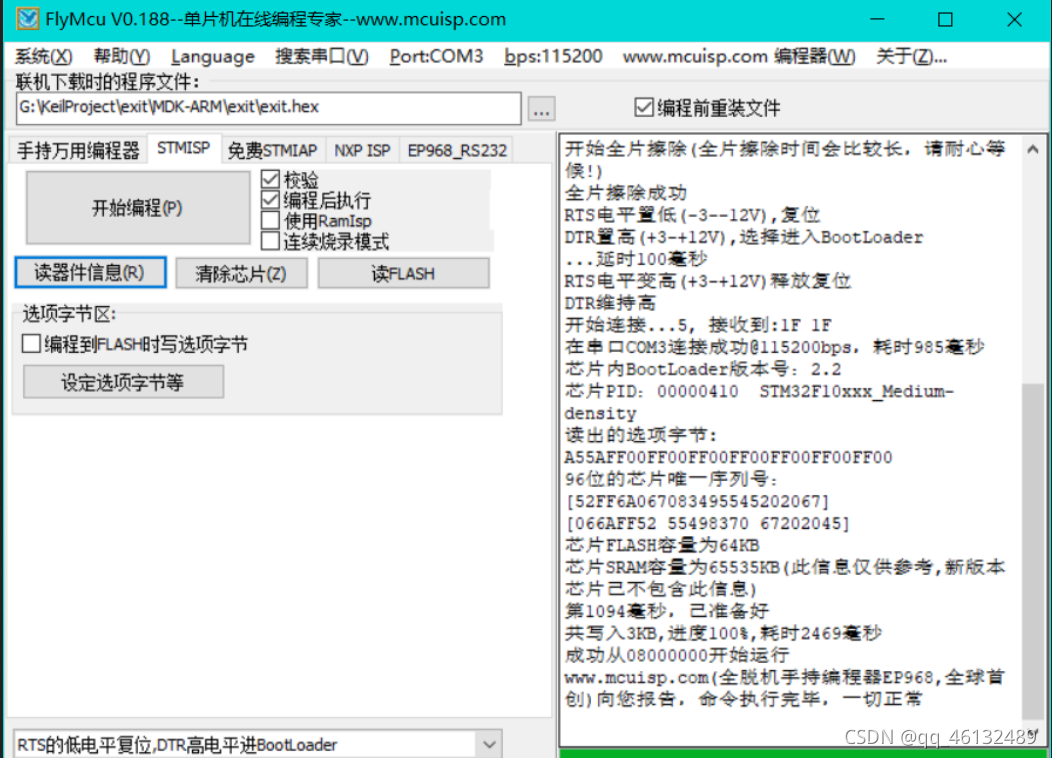

5.通过FlyMcu进行烧录

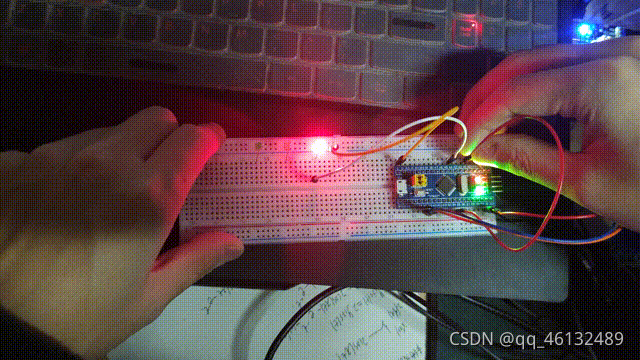

(三)效果
因为抖动的原因,当B5什么也不接入的时候,LED灯一直在频繁闪,看起来是亮的,但是不是很亮。当B5接入高电平后LED明显变亮。 当B5接低电平后LED直接熄灭。
(四)参考文献
https://blog.youkuaiyun.com/toopoo/article/details/79711903
https://blog.youkuaiyun.com/qq_47281915/article/details/121024427?spm=1001.2014.3001.5501
二、HAL库中断方式进行串口通信
(一)通过CubeMX配置项目

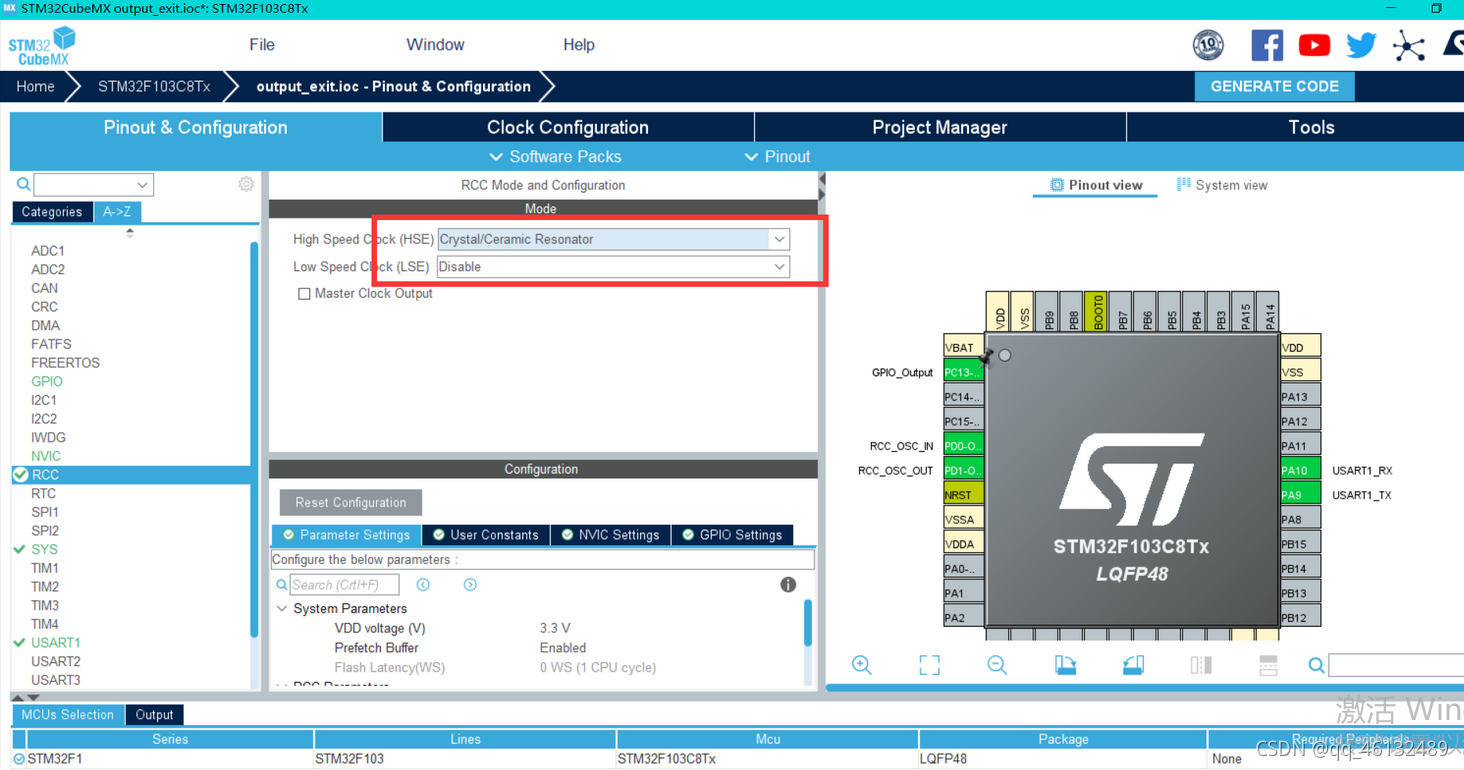

1.设置RCC

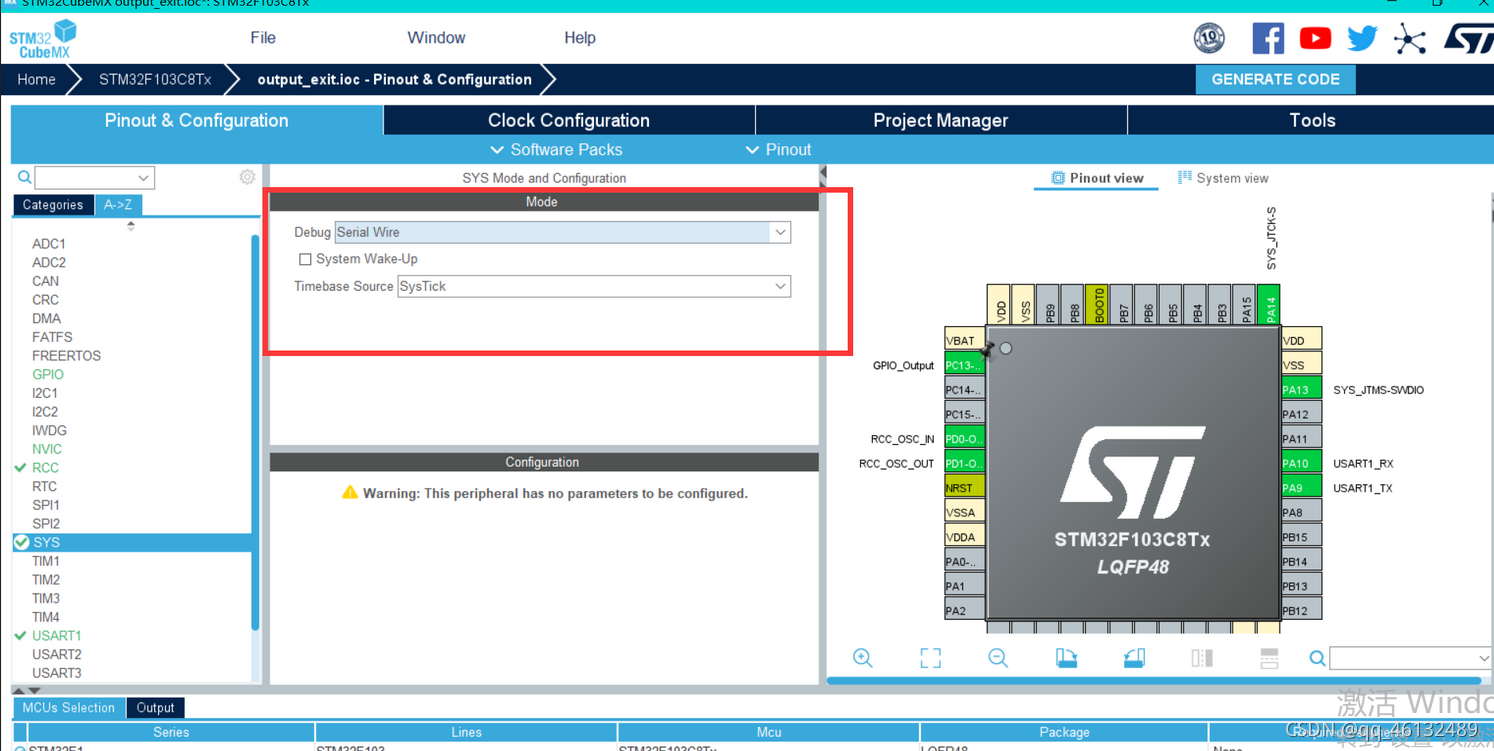

2.设置SYS

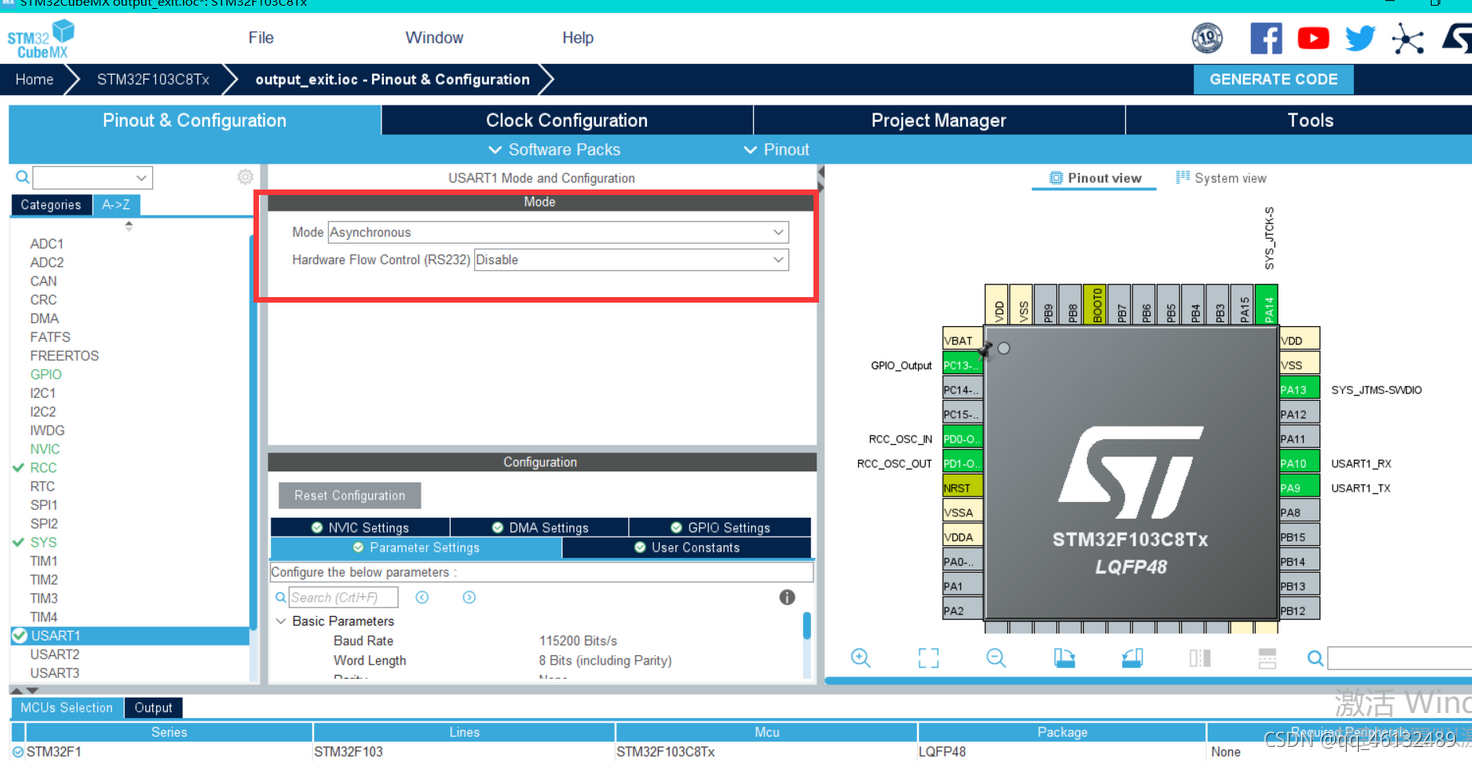

3.设置USART

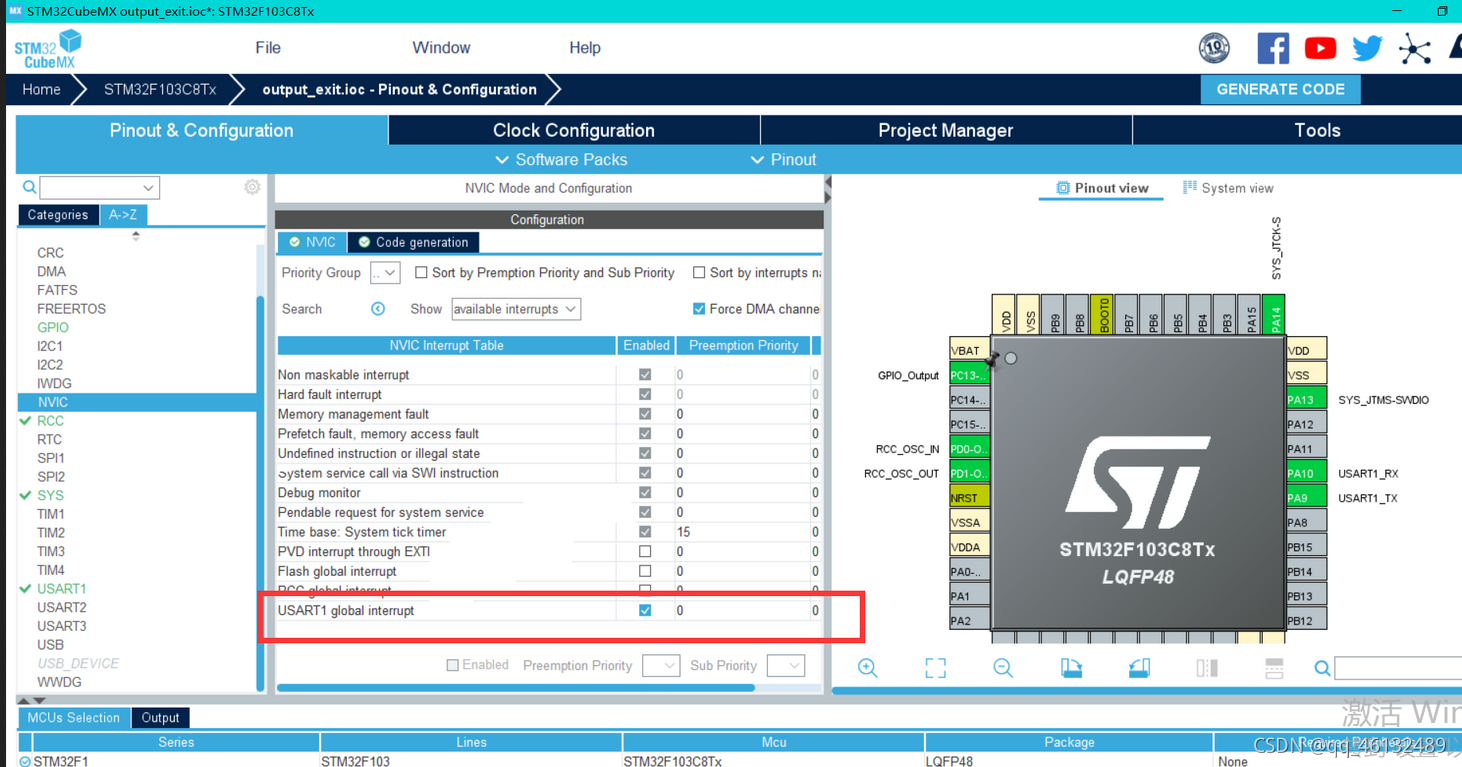

4.设置NVIC

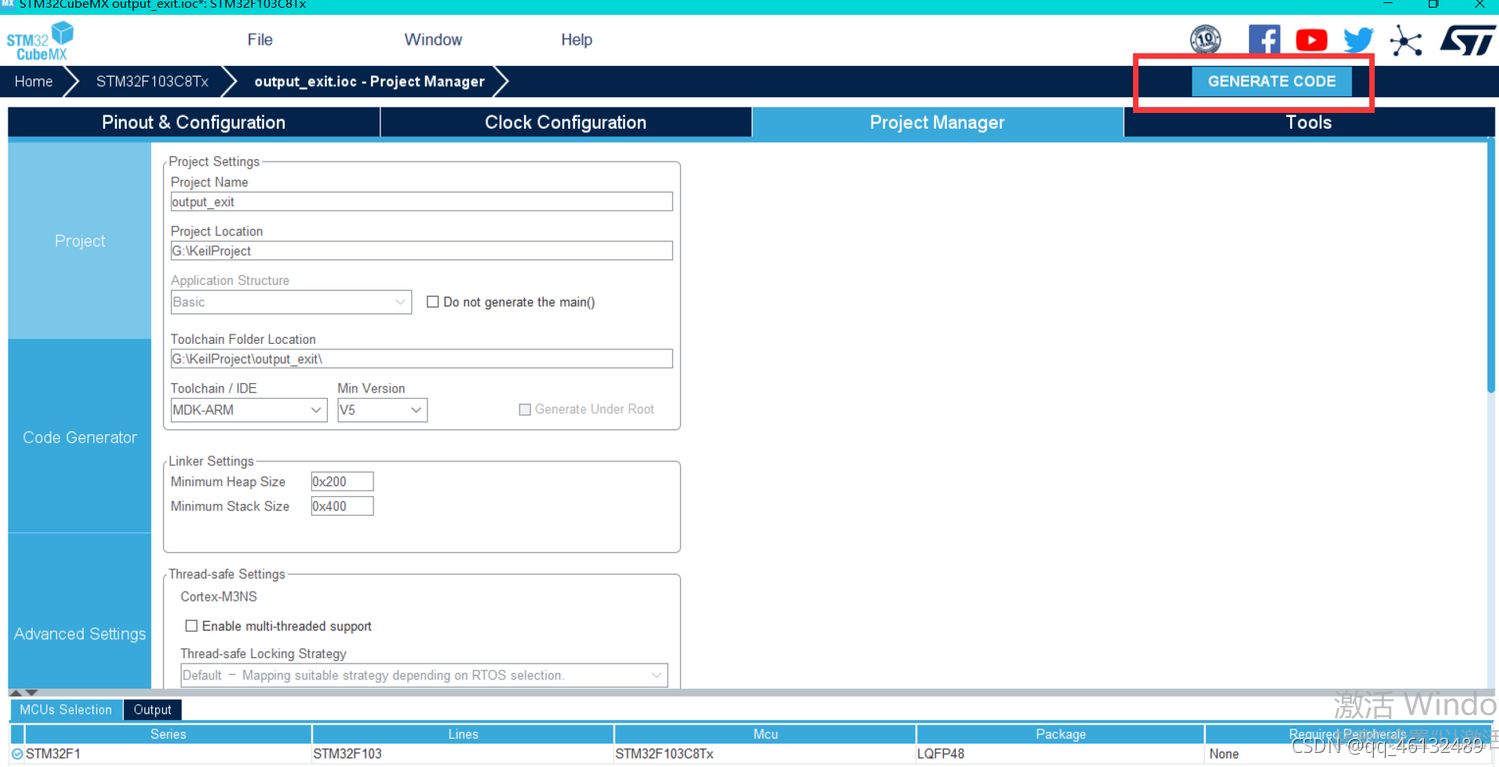

5.创建项目
(二)在keil配置代码
1.打开通过CubeMX生成的项目
2.在main函数前定义全局变量
char c;//指令 0:停止 1:开始
char message[]="hello Windows\n";//输出信息
char tips[]="CommandError\n";//提示1
char tips1[]="Start.....\n";//提示2
char tips2[]="Stop......\n";//提示3
int flag=0;//标志 0:停止发送 1.开始发送
</
