STM32串口通讯

一.基于寄存器与基于固件库的stm32 LED流水灯例子的编程方式差异
二.STM32的USART窗口通讯程序
三.重温C语言程序里全局变量、局部变量、堆、栈等概念
- - ubunt下编程

一.基于寄存器与基于固件库的stm32 LED流水灯例子的编程方式差异

两者之间的差异主要体现在如下方面：

使用固件库：目前比较多的例程是使用固件库编写的。官方的例子也都采用固件库方式。特点就是简单，易于理解，资料多。如果你没有CortexM系列内核的开发基础，建议从固件库开始玩起。等有一定基础，或是特别需要时再用寄存器。

使用寄存器：想要深入理解CortexM3内核或是需要为了获得更好的可移植性，学习寄存器编程会比较有帮助。但是从专业的角度上看，寄存器更贴近底层，对外设的工作原理和运行机理会有更深的理解。

二.STM32的USART窗口通讯程序

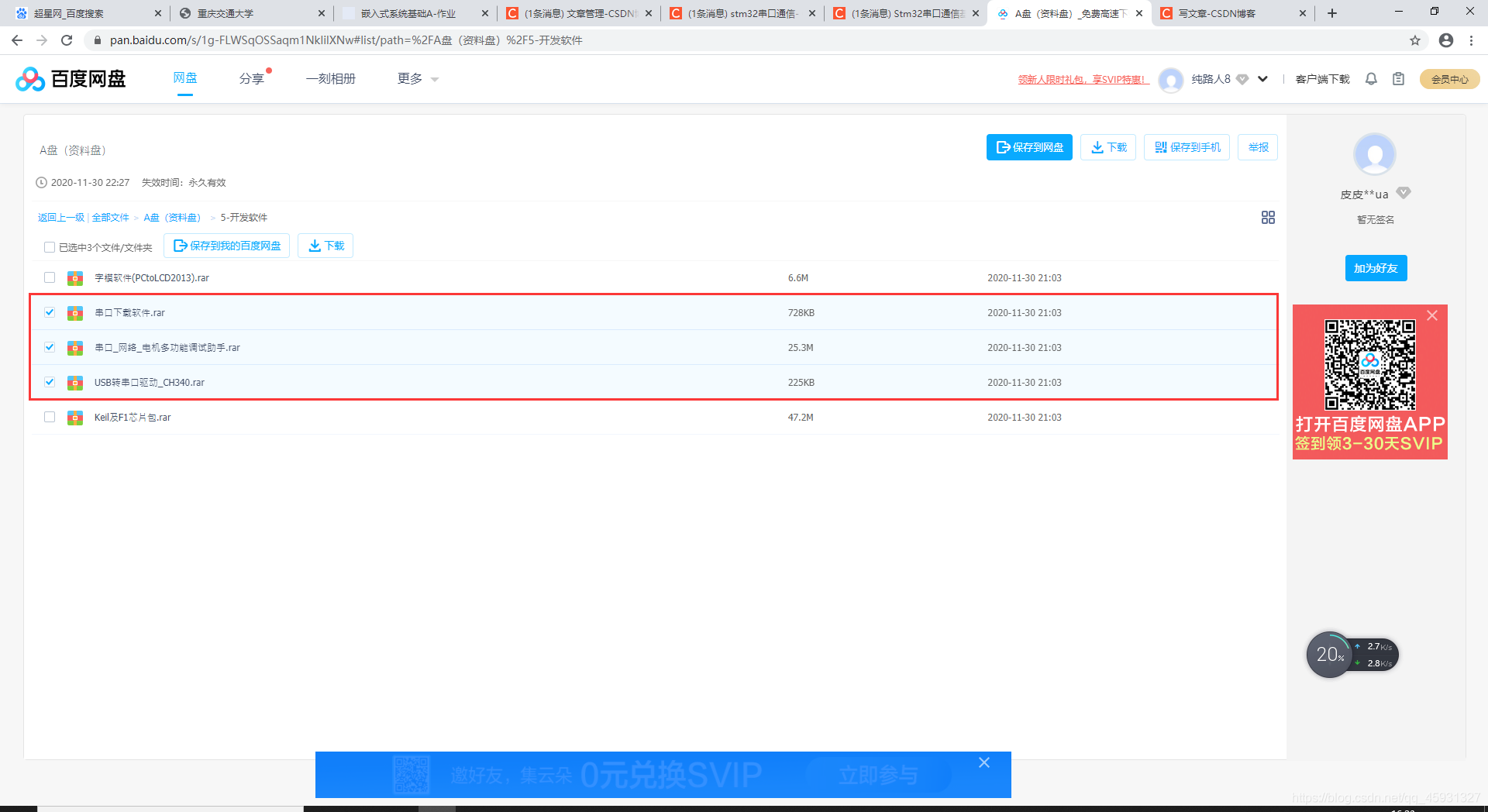

实验前，我们需要准备环境和开发板，这里我们用到得是stm32f103指南者开发板，开发包下载。
下载地址：百度网盘下载地址
提取码：yong
在这里插入图片描述

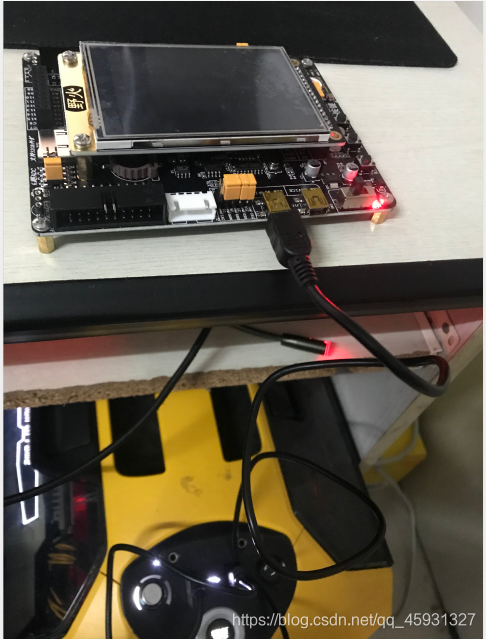

用usb线把stm32开发板和电脑相连接，stm32端连接 ‘usb转串口’，打开stm32开关，小红灯亮起即可, 其中要求开发版上BOOT0和BOOT1接地，RXD接A9,TXD接A10，开发板买来默认就是这样，不需要改动

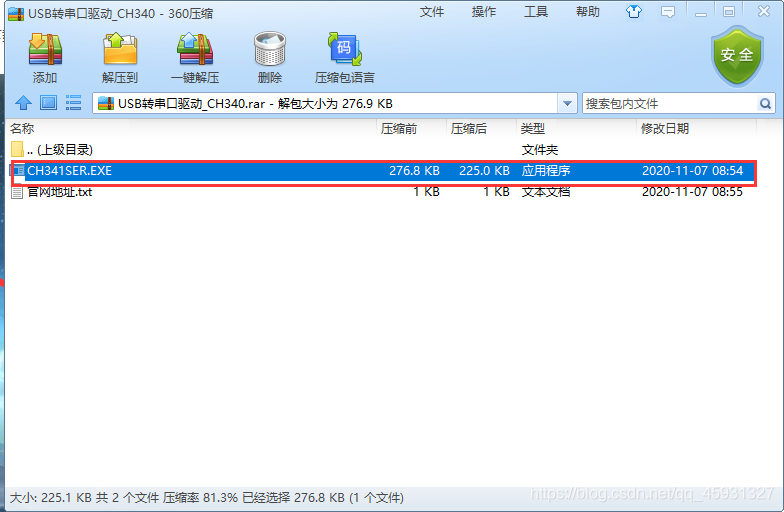

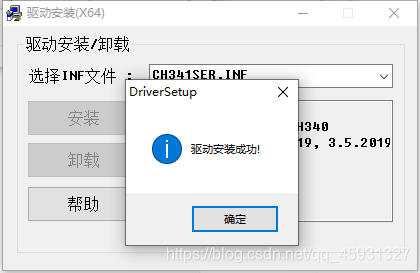

打开刚才下载的安装包，安装驱动
在这里插入图片描述

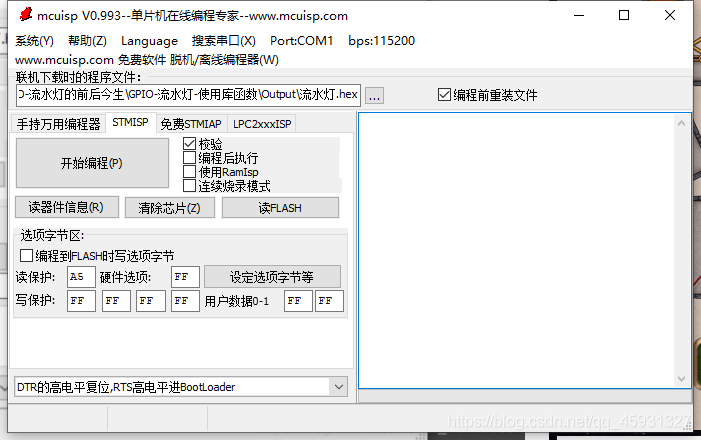

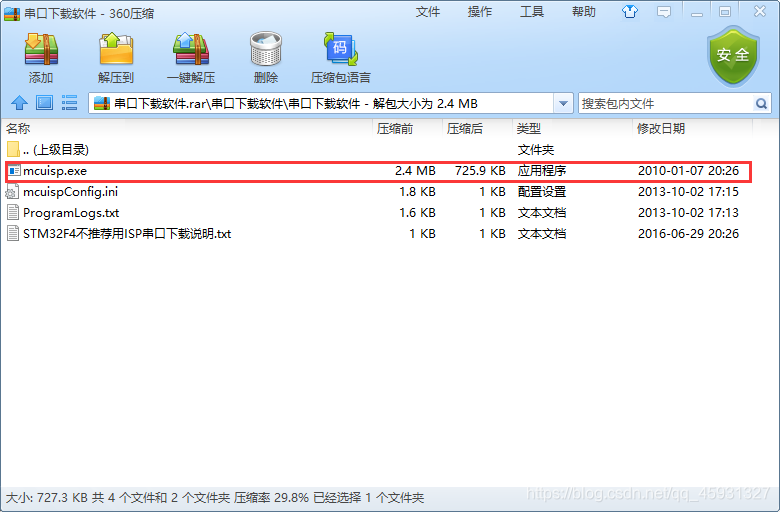

找到刚才安装包的mcuisp.exe

该处串口通信实现以下功能：
*设置波特率为115200，1位停止位，无校验位。

*STM32系统给上位机（win10）连续发送“hello windows！”，

*当上位机给stm32发送“Stop stm32!”后，stm32停止发送，并返回信息“收到”。

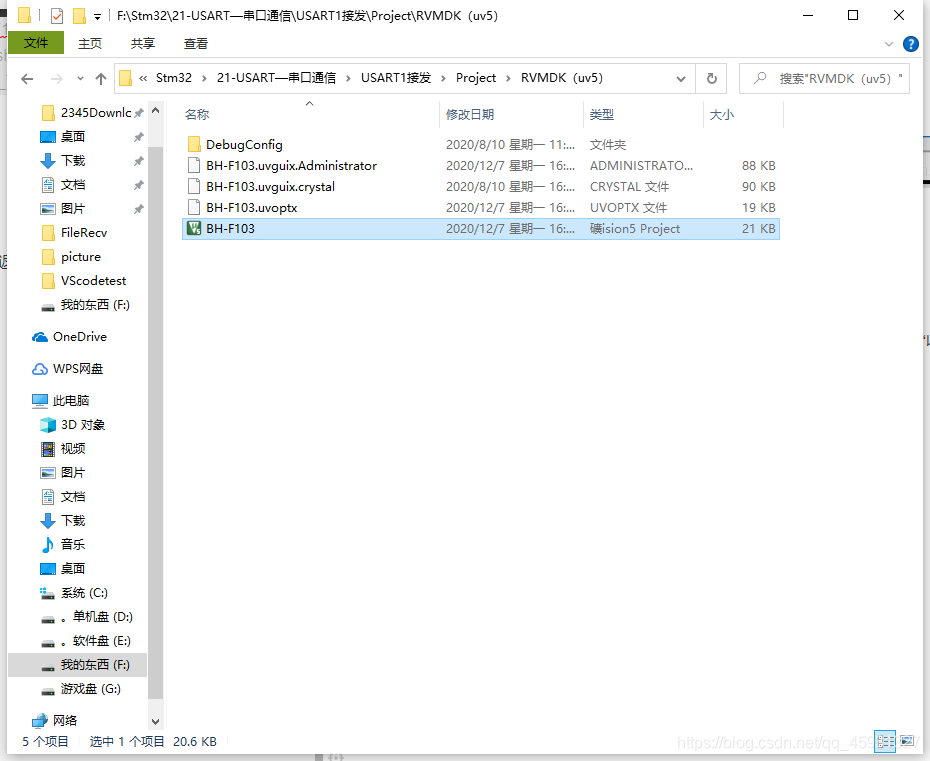

然后我们打开如下图中所示的之前下载好的的文件：
在这里插入图片描述

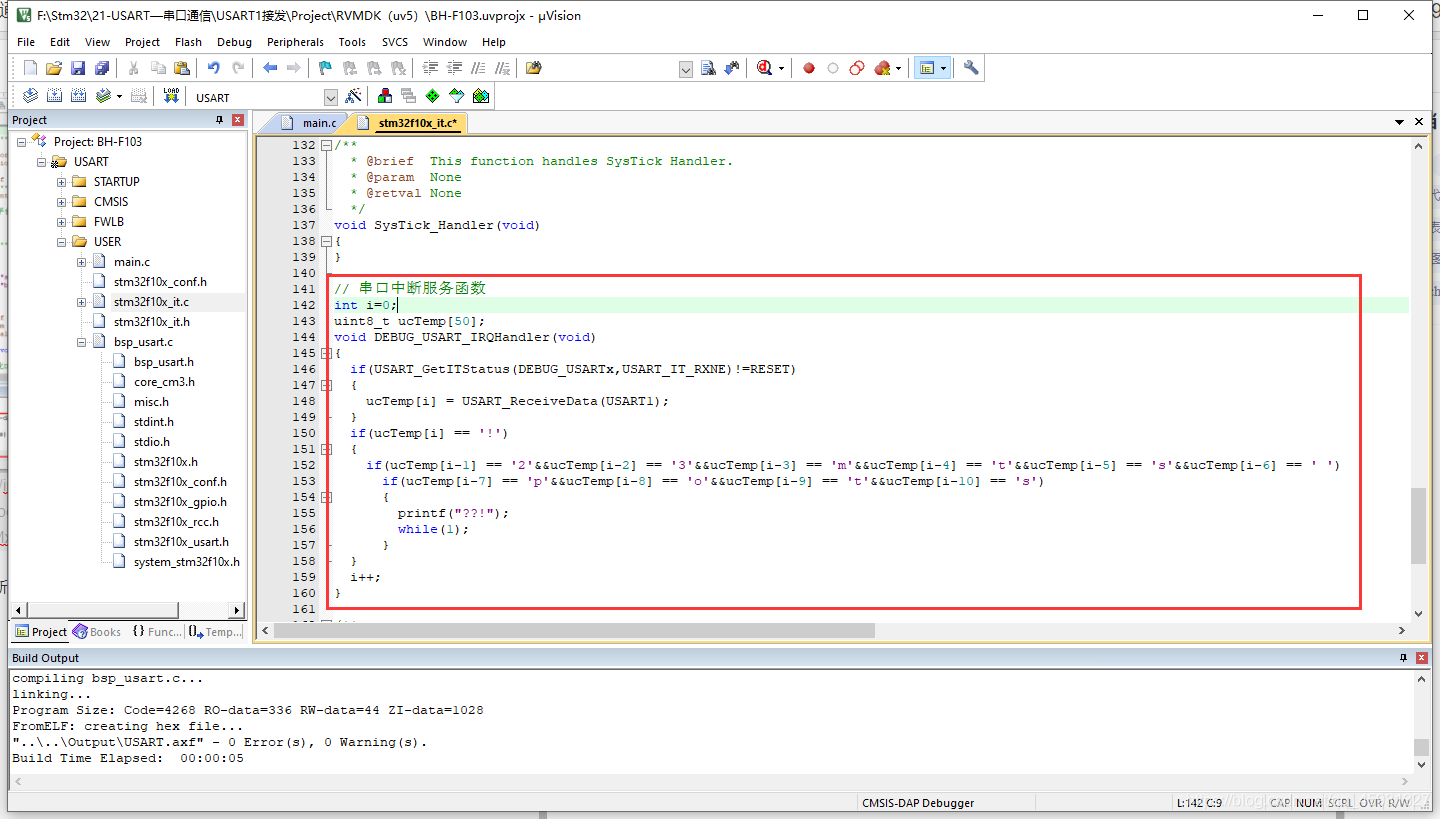

将stm32f10x_it.c中的串口中断服务函数修改为以下

代码如下：

int i=0;
uint8_t ucTemp[50];
void DEBUG_USART_IRQHandler(void)
{
	if(USART_GetITStatus(DEBUG_USARTx,USART_IT_RXNE)!=RESET)
	{
		ucTemp[i] = USART_ReceiveData(USART1);
	}
  if(ucTemp[i] == '!')
	{
		if(ucTemp[i-1] == '2'&&ucTemp[i-2] == '3'&&ucTemp[i-3] == 'm'&&ucTemp[i-4] == 't'&&ucTemp[i-5] == 's'&&ucTemp[i-6] == ' ')
			if(ucTemp[i-7] == 'p'&&ucTemp[i-8] == 'o'&&ucTemp[i-9] == 't'&&ucTemp[i-10] == 's')
			{
				printf("YES SIR!");
        while(1);
			}
	}
	i++;
}

再次修改main.c文件

#include "stm32f10x.h"
#include "bsp_usart.h"


void delay(uint32_t count)
{
	while(count--);
}
int main(void)
{
  USART_Config();
  while(1)
	{
		printf("hello windows 10!\n");
		delay(5000000);
	}
}

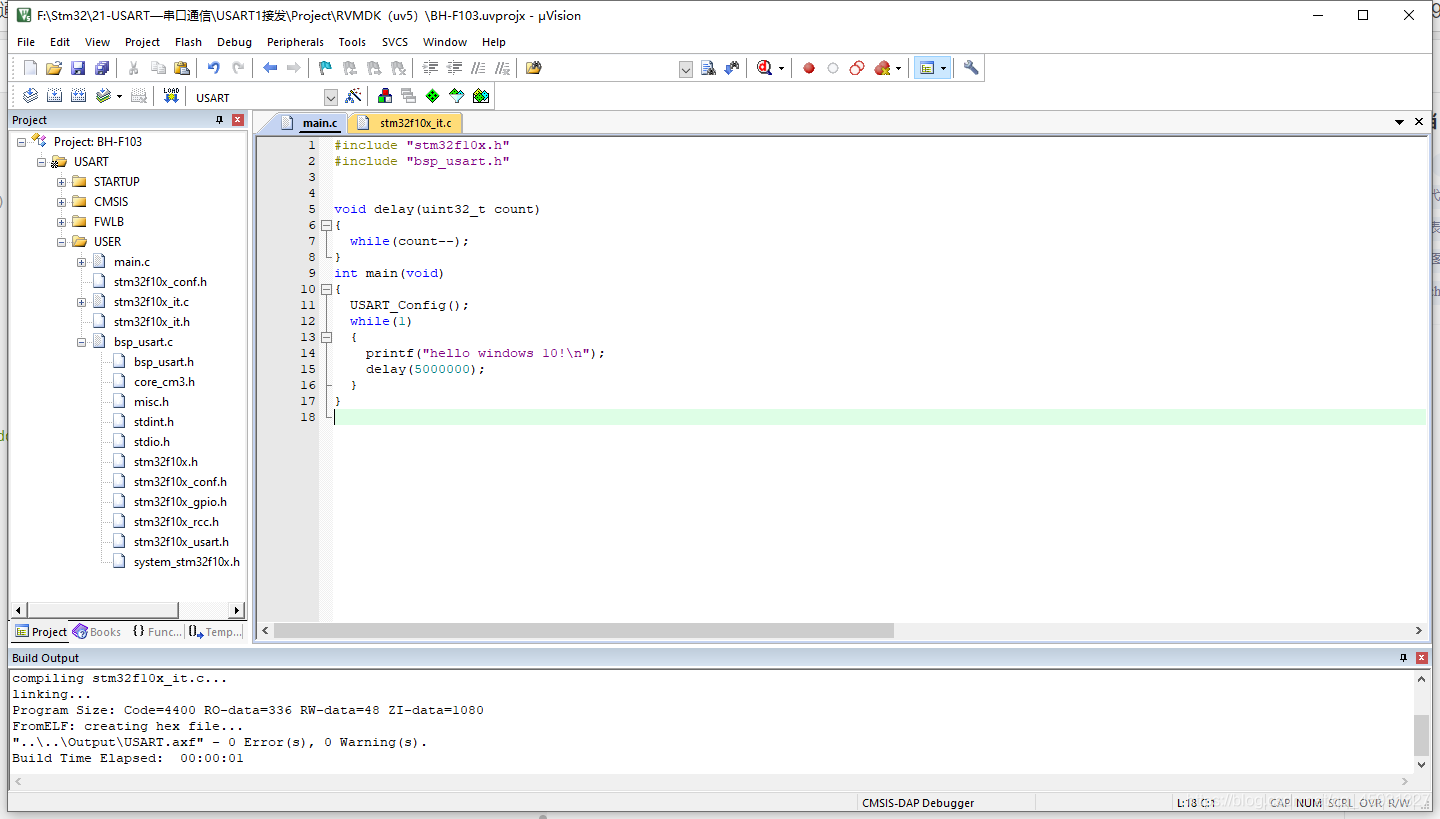

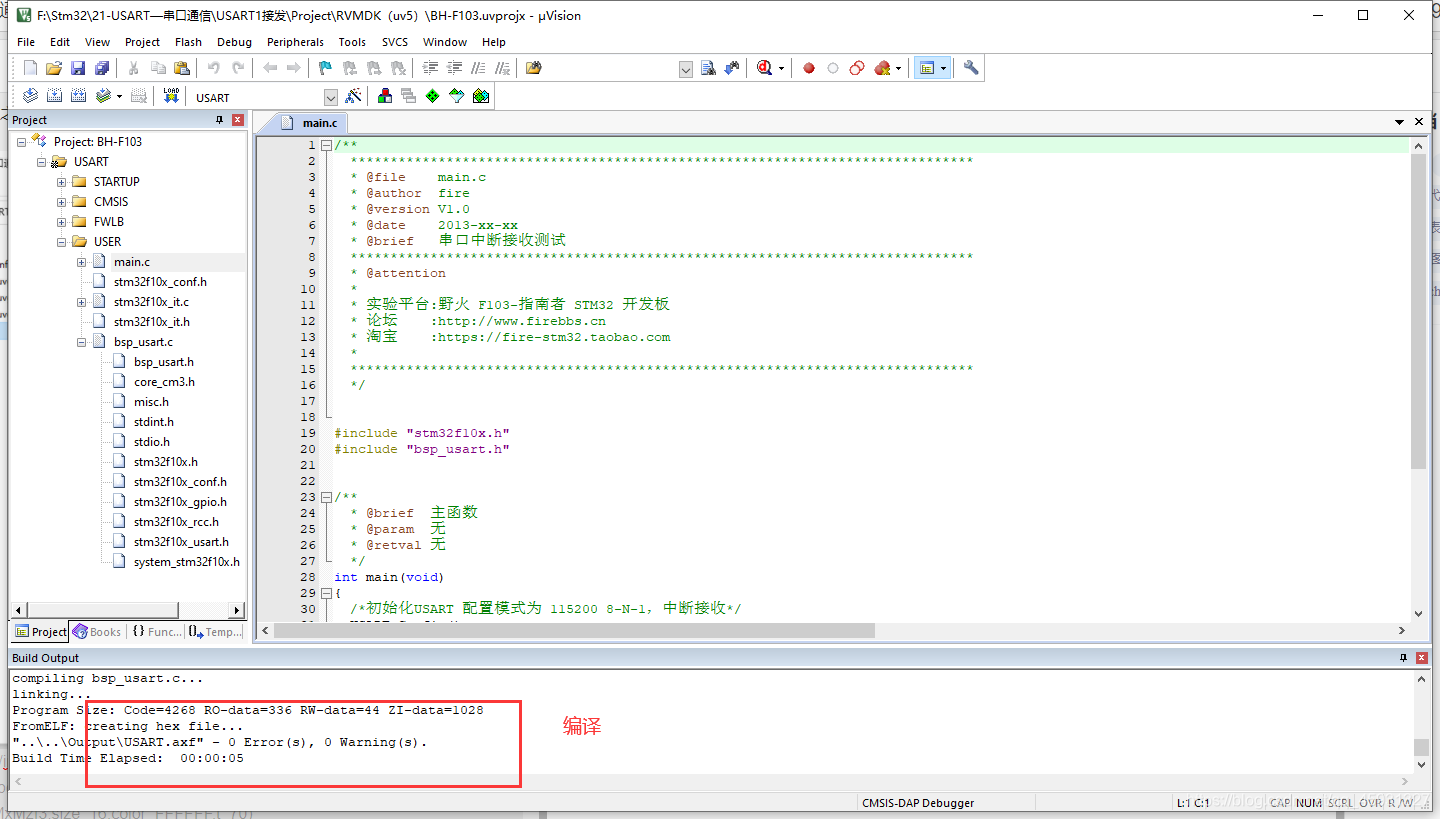

编译完成，生成hex文件
在这里插入图片描述

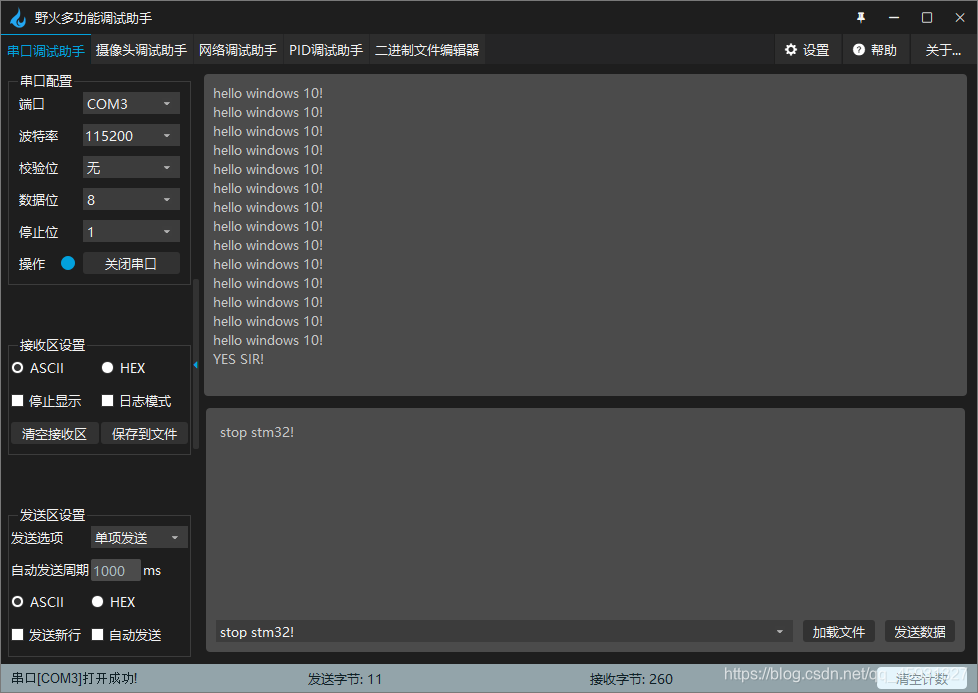

打开多功能串口调试工具，打开串口，就能看见我们刚才stm32发给电脑的信息。

三.重温C语言程序里全局变量、局部变量、堆、栈等概念

一个由C/C++编译的程序占用的内存分为以下几个部分

1、栈区（stack）— 程序运行时由编译器自动分配，存放函数的参数值，局部变量的值等：

其操作方式类似于数据结构中的栈。

2、堆区（heap） — 在内存开辟另一块存储区域：

一般由程序员分配释放，若程序员不释放，程序结束时可能由OS回收。
注意它与数据结构中的堆是两回事，分配方式倒是类似于链表。

3、全局区（静态区）（static）—编译器编译时即分配内存：

全局变量和静态变量的存储是放在一块的，
初始化的全局变量和静态变量在一块区域，
未初始化的全局变量和未初始化的静态变量在相邻的另一块区域。
程序结束后由系统释放

4、文字常量区 —常量字符串就是放在这里的。程序结束后由系统释放。

5、程序代码区—存放函数体的二进制代码。

ubunt下编程

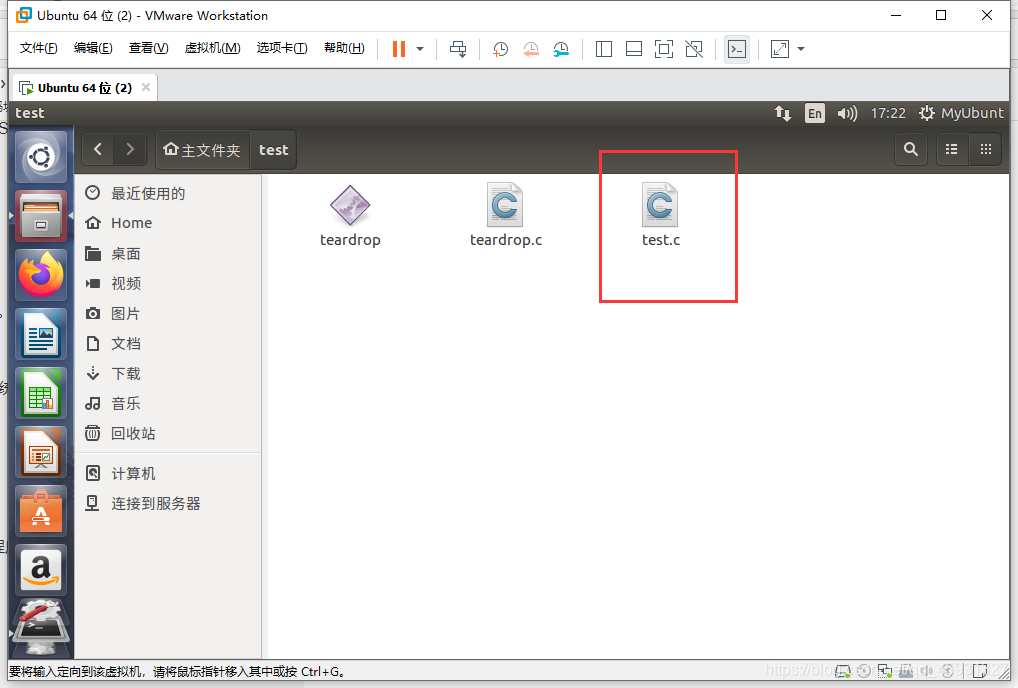

1、首先我们先用vim命令创建一个test.c的文件并进入编写如下程序
源码：

#include <stdio.h>
#include <string.h>
#include <stdlib.h>

void before()
{

}

char g_buf[16];
char g_buf2[16];
char g_buf3[16];
char g_buf4[16];
char g_i_buf[]="123";
char g_i_buf2[]="123";
char g_i_buf3[]="123";

void after()
{

}

int main(int argc, char **argv)
{
        char l_buf[16];
        char l_buf2[16];
        char l_buf3[16];
        static char s_buf[16];
        static char s_buf2[16];
        static char s_buf3[16];
        char *p_buf;
        char *p_buf2;
        char *p_buf3;

        p_buf = (char *)malloc(sizeof(char) * 16);
        p_buf2 = (char *)malloc(sizeof(char) * 16);
        p_buf3 = (char *)malloc(sizeof(char) * 16);

        printf("g_buf: 0x%x\n", g_buf);
        printf("g_buf2: 0x%x\n", g_buf2);
        printf("g_buf3: 0x%x\n", g_buf3);
        printf("g_buf4: 0x%x\n", g_buf4);

        printf("g_i_buf: 0x%x\n", g_i_buf);
        printf("g_i_buf2: 0x%x\n", g_i_buf2);
        printf("g_i_buf3: 0x%x\n", g_i_buf3);

        printf("l_buf: 0x%x\n", l_buf);
        printf("l_buf2: 0x%x\n", l_buf2);
        printf("l_buf3: 0x%x\n", l_buf3);
        printf("s_buf: 0x%x\n", s_buf);
        printf("s_buf2: 0x%x\n", s_buf2);
        printf("s_buf3: 0x%x\n", s_buf3);

        printf("p_buf: 0x%x\n", p_buf);
        printf("p_buf2: 0x%x\n", p_buf2);
        printf("p_buf3: 0x%x\n", p_buf3);

        printf("before: 0x%x\n", before);
        printf("after: 0x%x\n", after);
        printf("main: 0x%x\n", main);

        if (argc > 1)
        {
                strcpy(l_buf, argv[1]);
        }
        return 0;
}
