本文介绍了一个模拟动态分区分配的程序，实现了首次适应、循环首次适应和最佳适应算法。通过友好的图形化用户界面，程序演示了内存分配和回收的过程，以及空闲分区的变化。在内存回收后，程序会检查数据合法性，并根据选定的算法进行内存分配，展示内存区域的动态变化。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、前言

编写一个内存动态分区分配模拟程序，分别实现：首次适应、循环首次适应、最佳适应算法，对内存的分配和回收过程，此程序没有实现“紧凑”。
每次分配和回收后把空闲分区的变化情况以及进程的申请、释放情况最好以图形方式显示，尽可能设计一个友好的用户界面，直观显示内存区域经分配、回收的动态变化情况。

二、实验结果

1、首次适应算法-程序执行结果演示

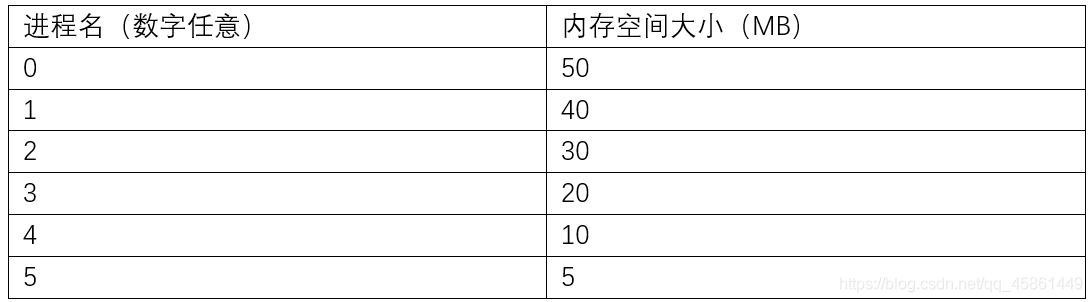

进行分配算法测试数据：（进程-1表示此内存块是空闲区，没有进程占用）申请空间的进程顺序及大小：

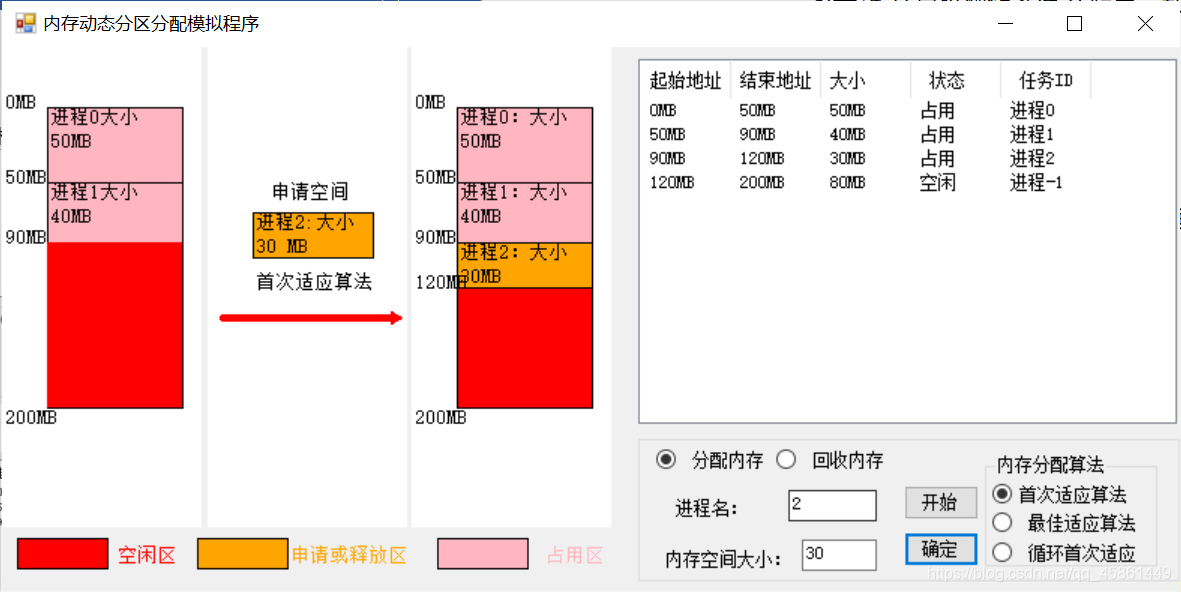

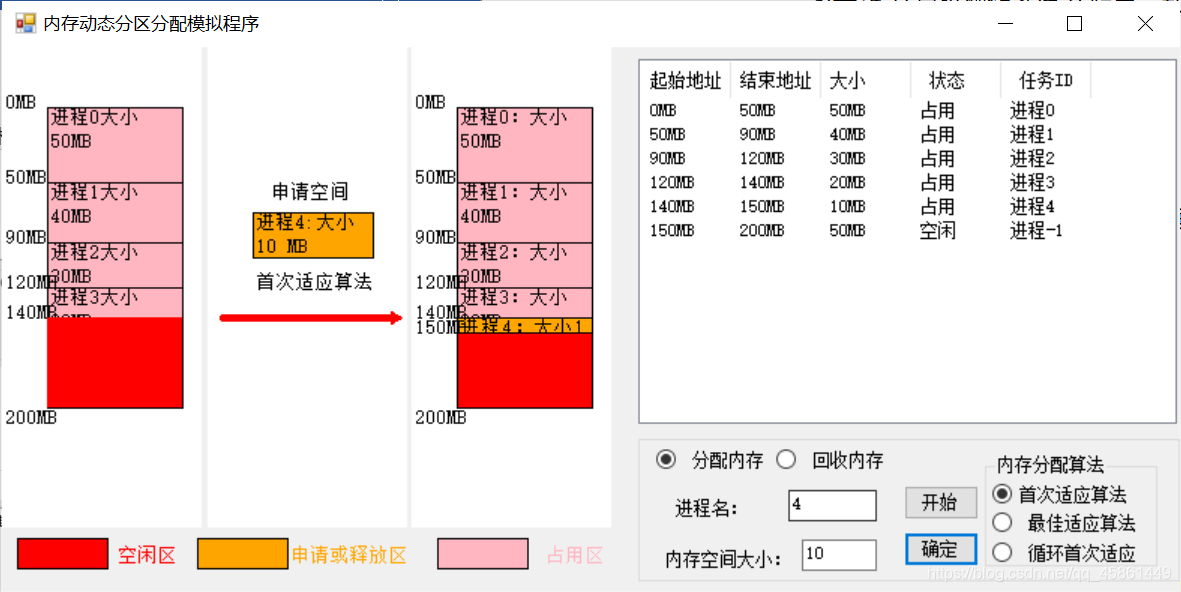

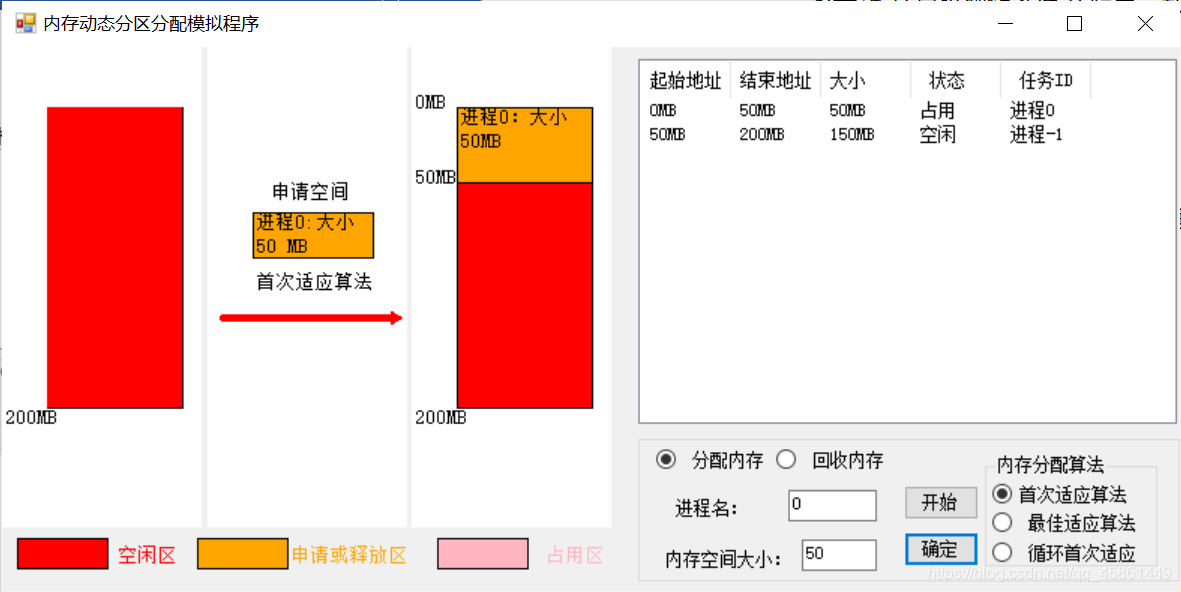

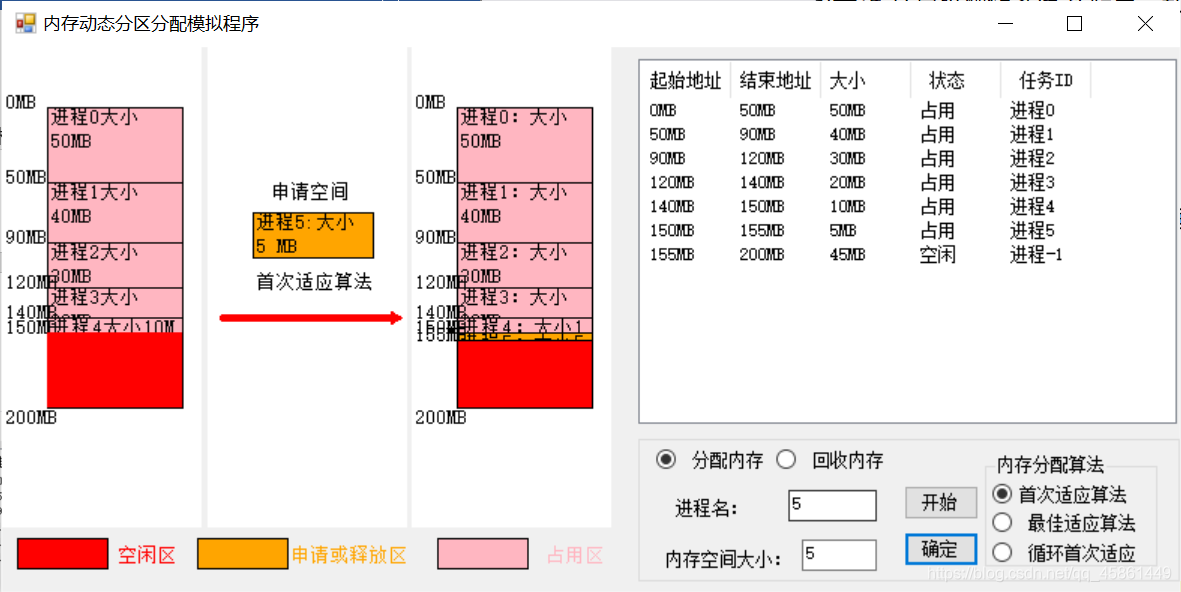

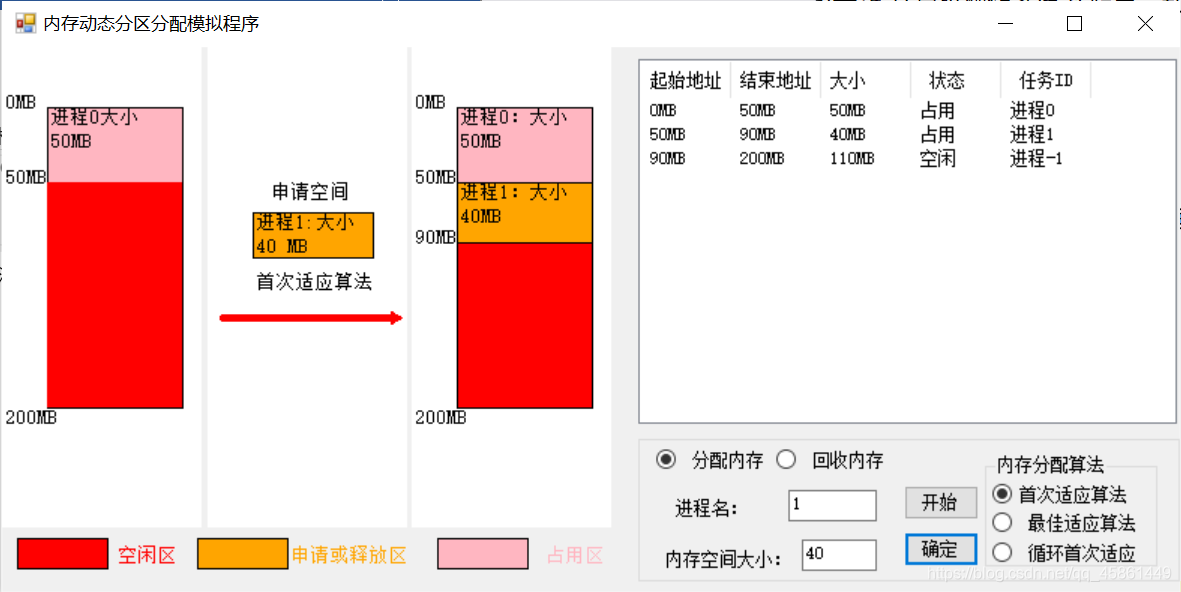

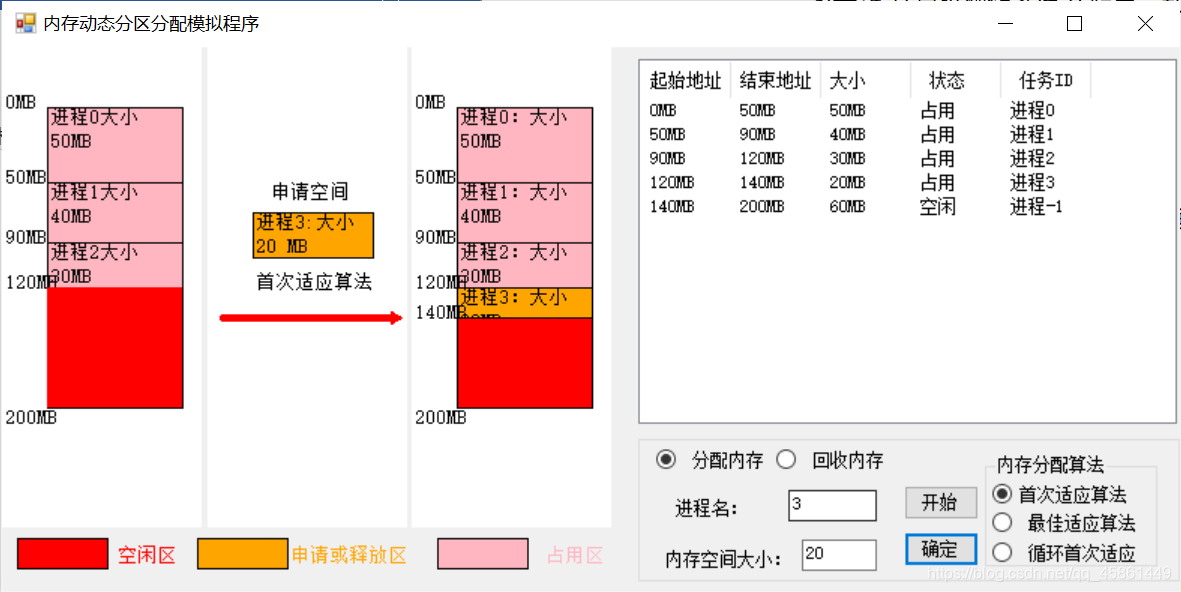

程序执行结果

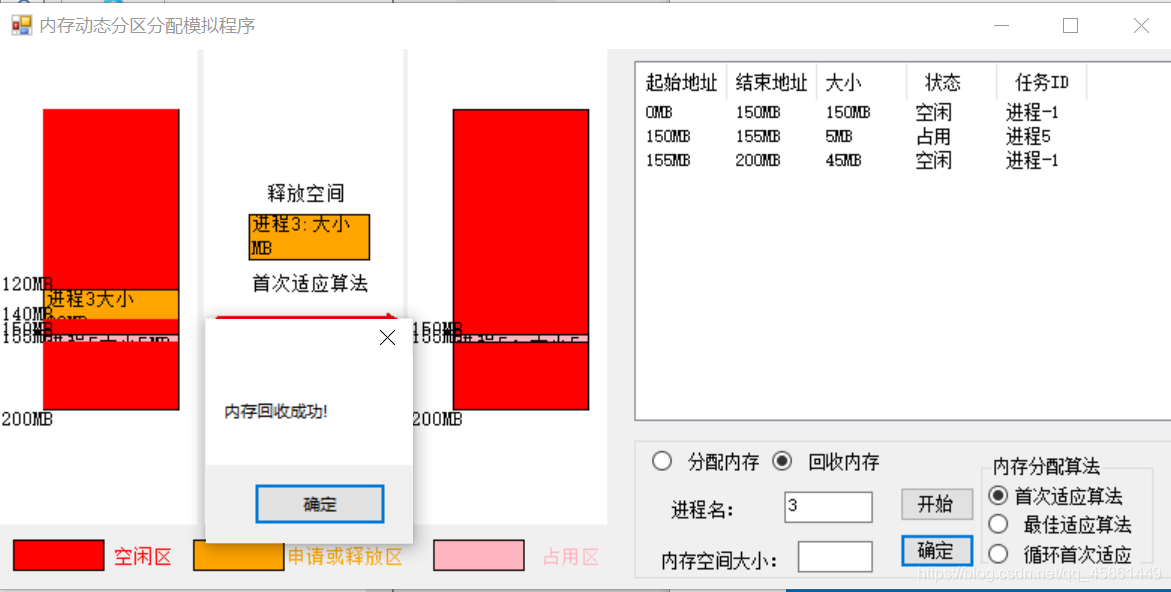

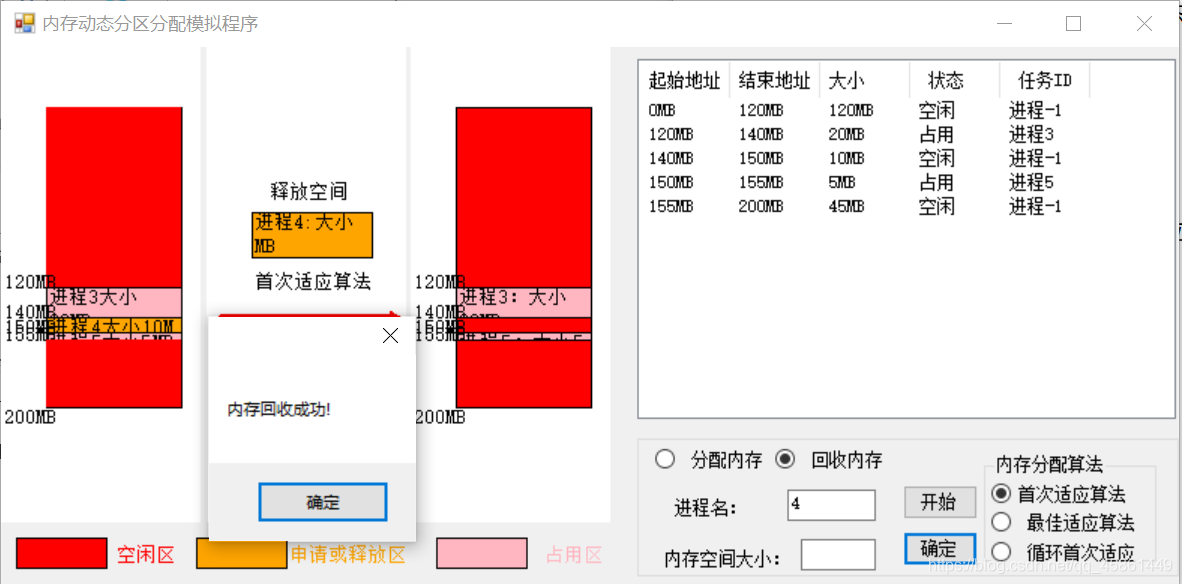

【进行内存回收的测试:】

进行内存回收的测试数据：（因为回收内存时，不需要内存空间大小数据，当点击确定按钮后，会检测数据是否合法，即内存中是否有此进程的id，若合法则进行回收算法，并置内存空间大小的textbox为空）
释放的（内存块/进程）序号的顺序为：1、0、2、4、3
进程1：前后没有空闲区，没有合并空闲区操作
进程0：后有空闲区——>所以0、1空闲区合并一个空闲区
进程2：前有（0、1合并后的)空闲区——>所以（0、1）与4和并一个空闲区
进程4：前后没有空闲区
进程3：前（有0、1、2合并后的空闲区）后（有空闲区4）都有空闲区，合并成一个大空闲区（0、1、2、3、4）

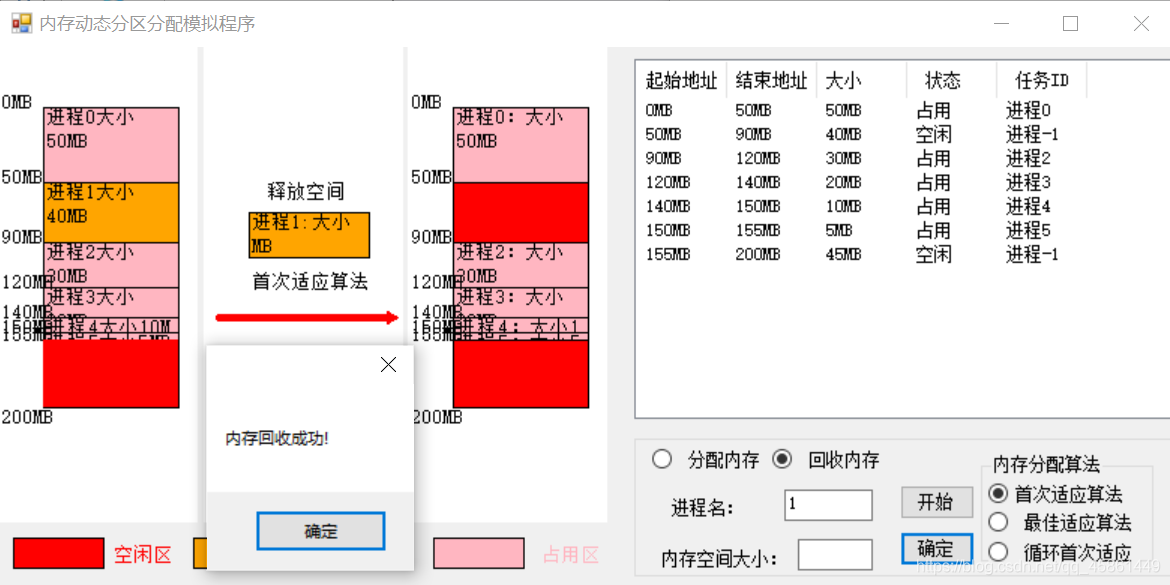

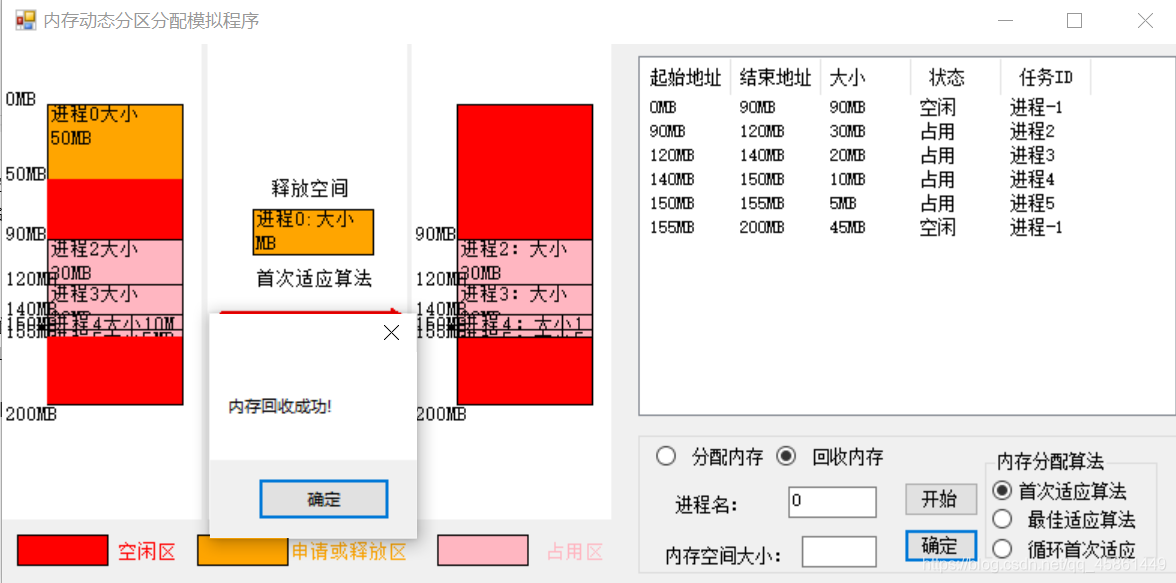

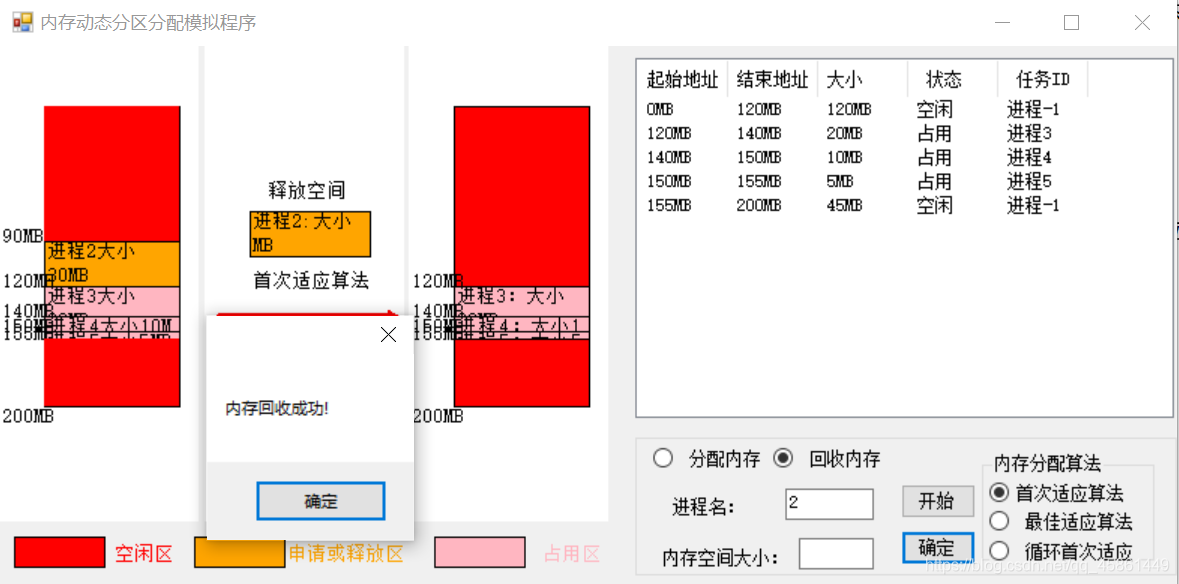

程序执行结果

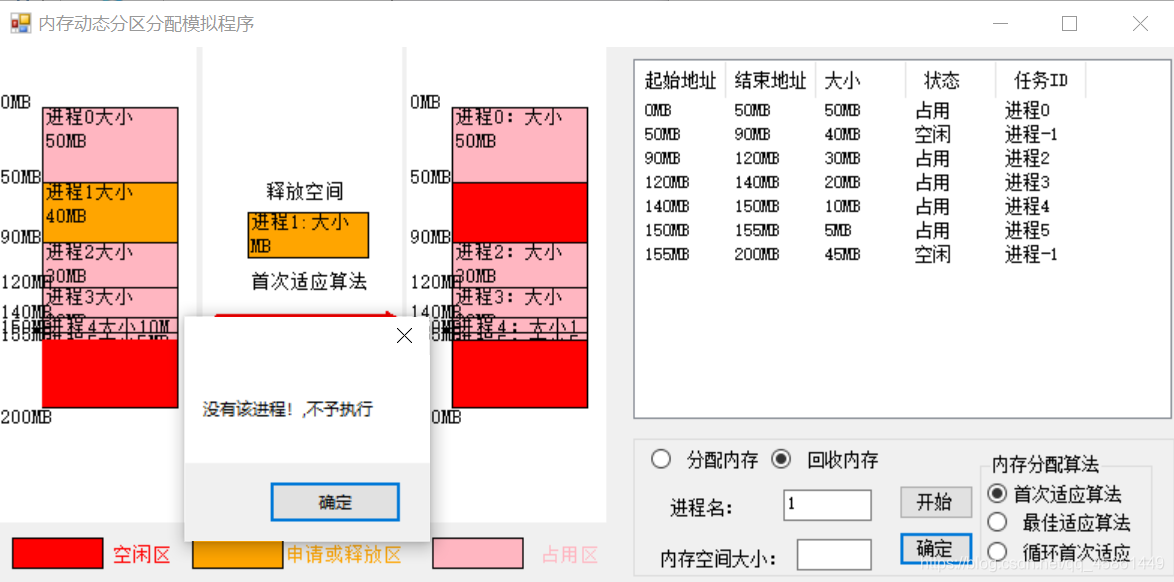

【注：释放已经释放的进程空间会提示错误，如，下图，进程1已经释成功了，再点击确定按钮，想要释放就提示错误】

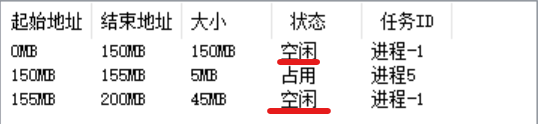

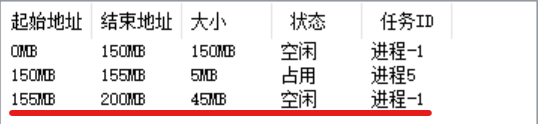

【释放内存后再申请空间去测试，首次适应算法是从内存开始位置进行申请。如，在上图测试之后，进程6 申请内存 20 M，存在两个空闲区，如下图】

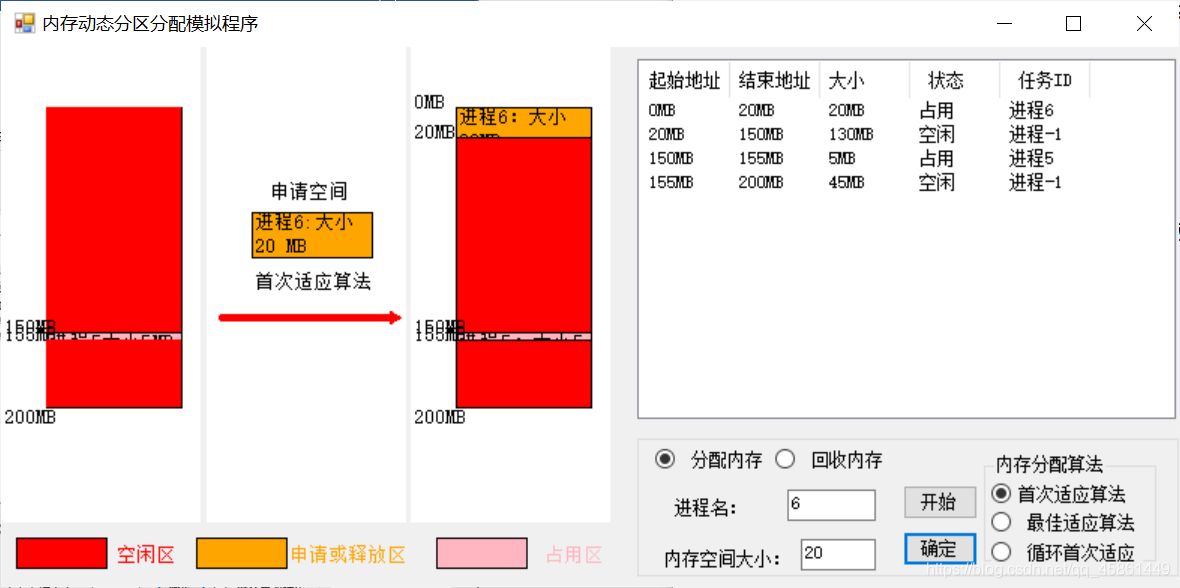

【但首次适应算法，会选择另一个内存块，结果如下，所以首次适应算法演示成功】

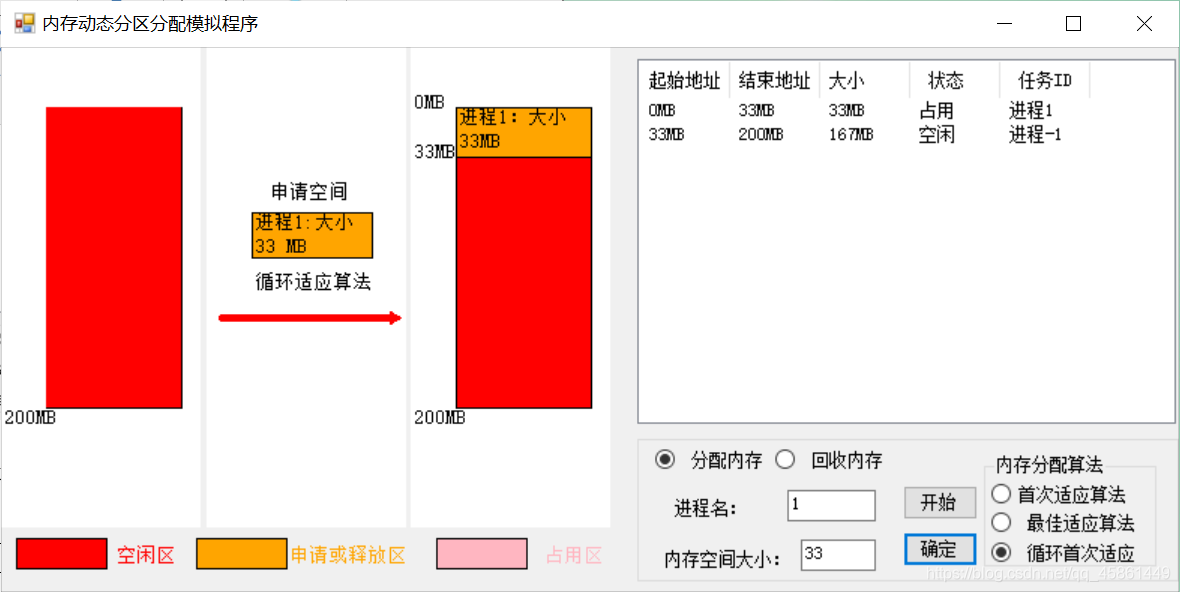

2、循环首次算法-程序执行结果演示

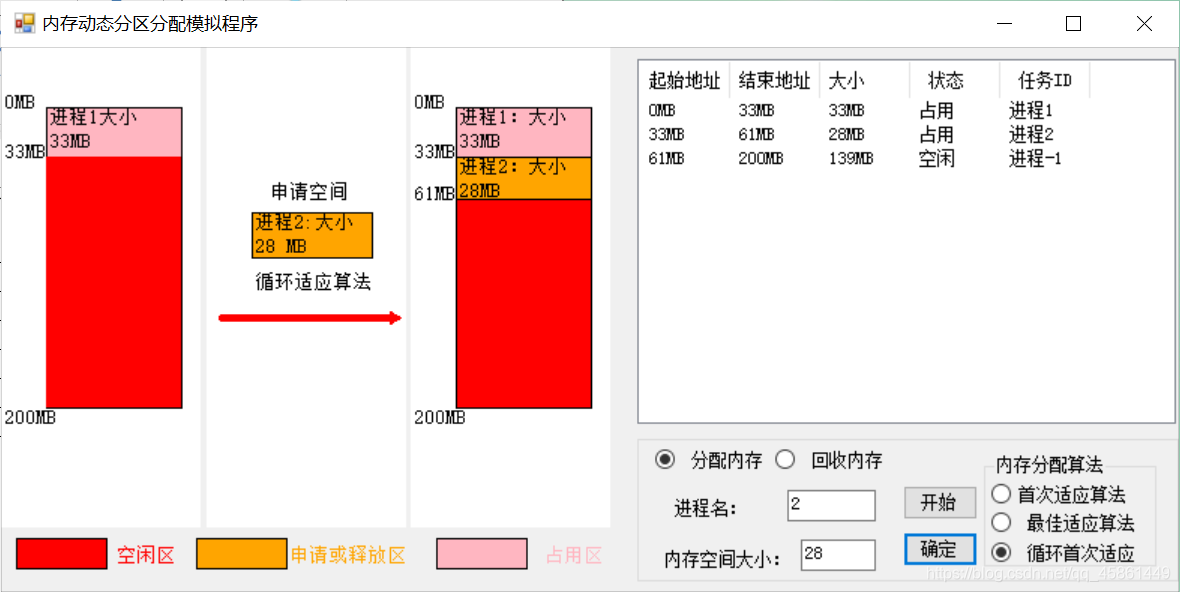

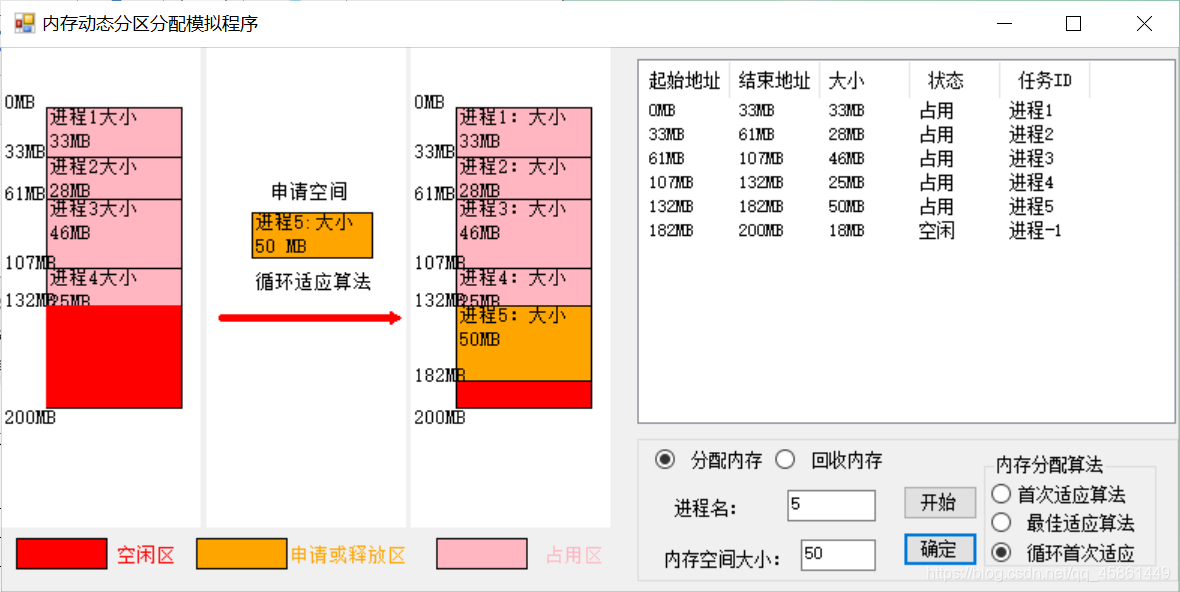

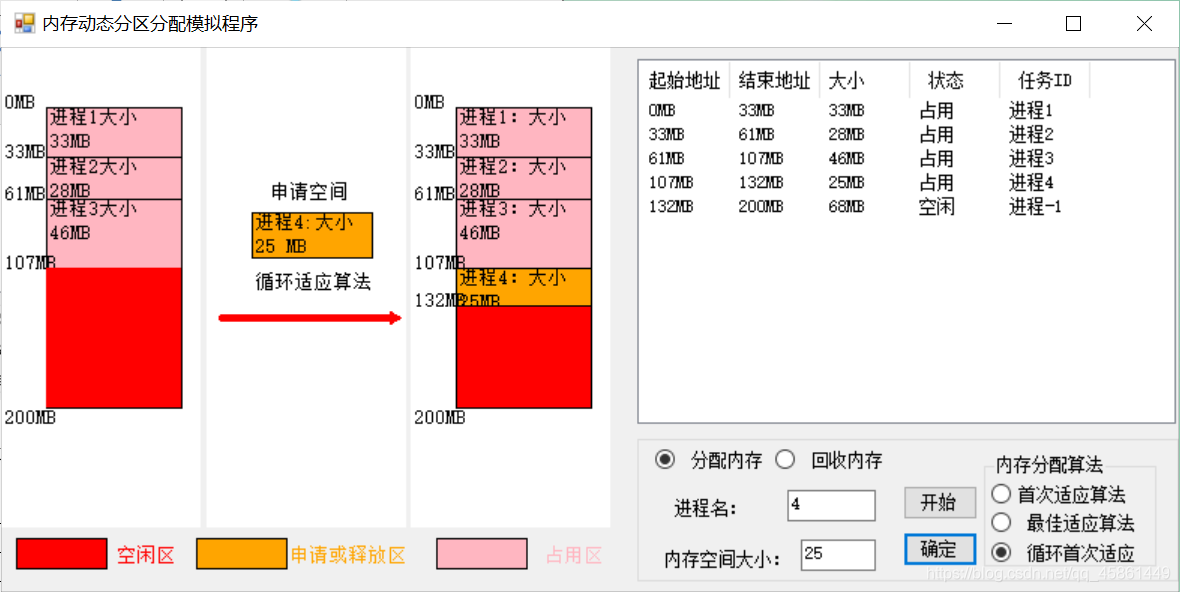

建议循环首次算法测试数据为：

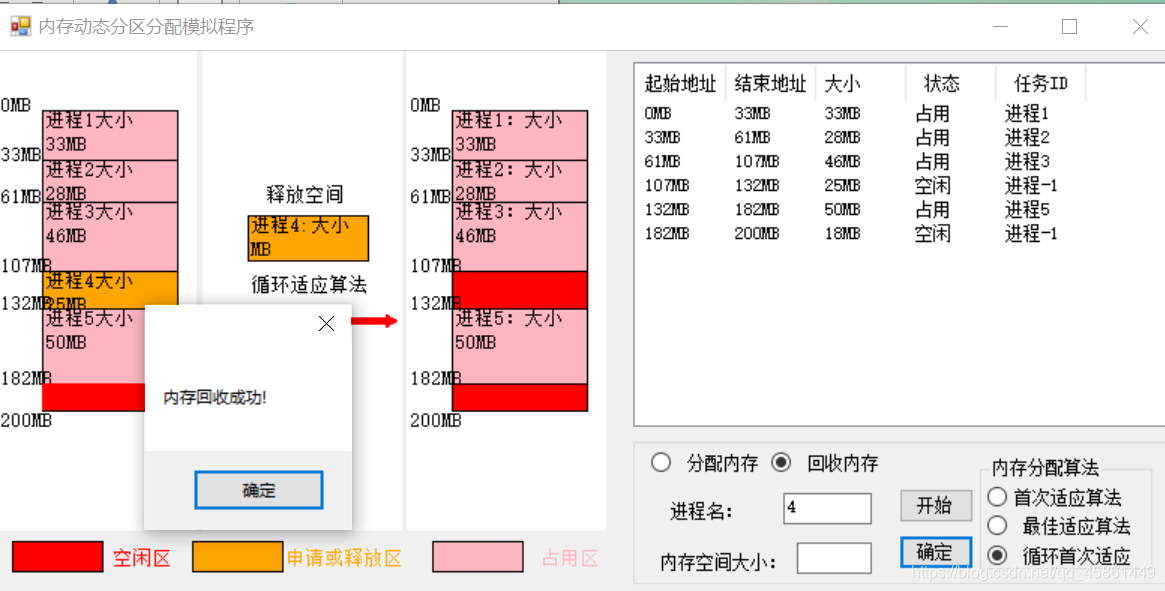

【回收过程：回收进程4的内存“】

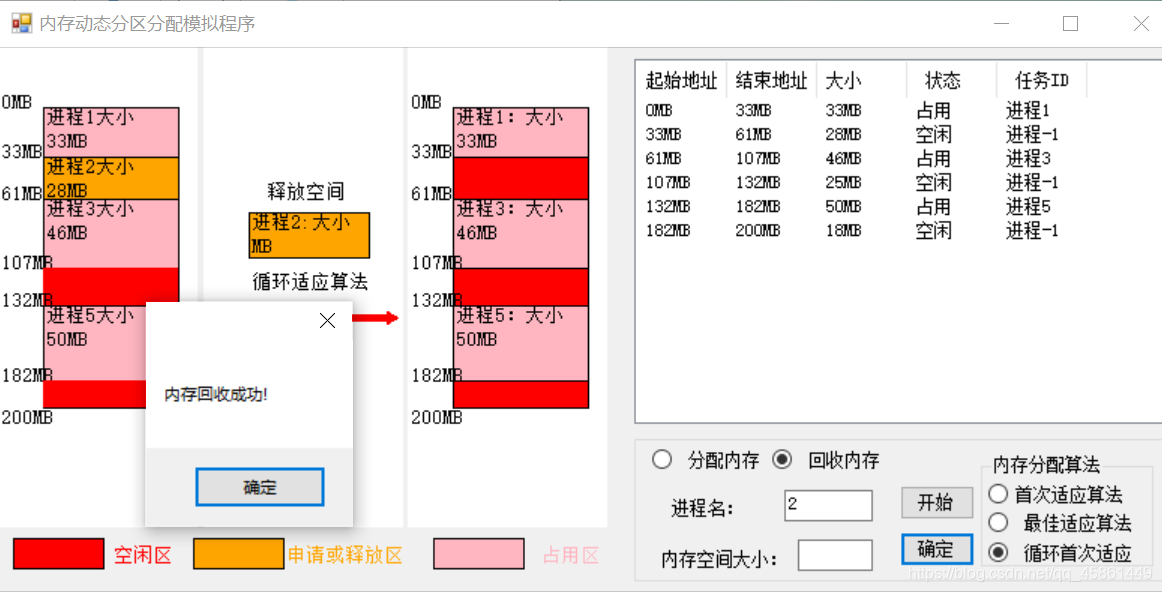

【回收进程2的内存：】

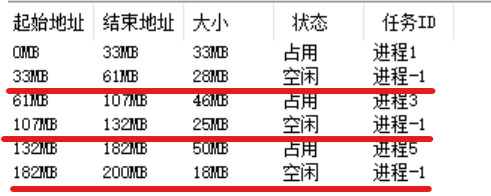

【此时空闲区有：25MB（4原来的释放区）、28MB（2原来的释放区）、18MB（以及剩余的从未用过的空闲区）】
【分配：进程6 24MB 按空闲区递增排序，选择起始地址为33MB的内存块】

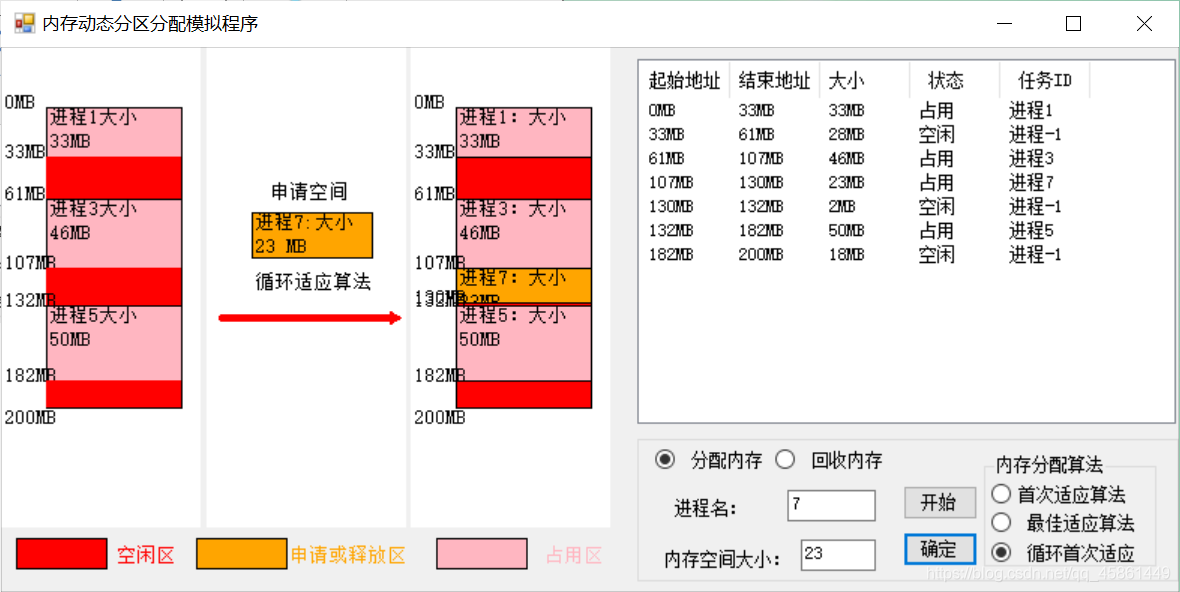

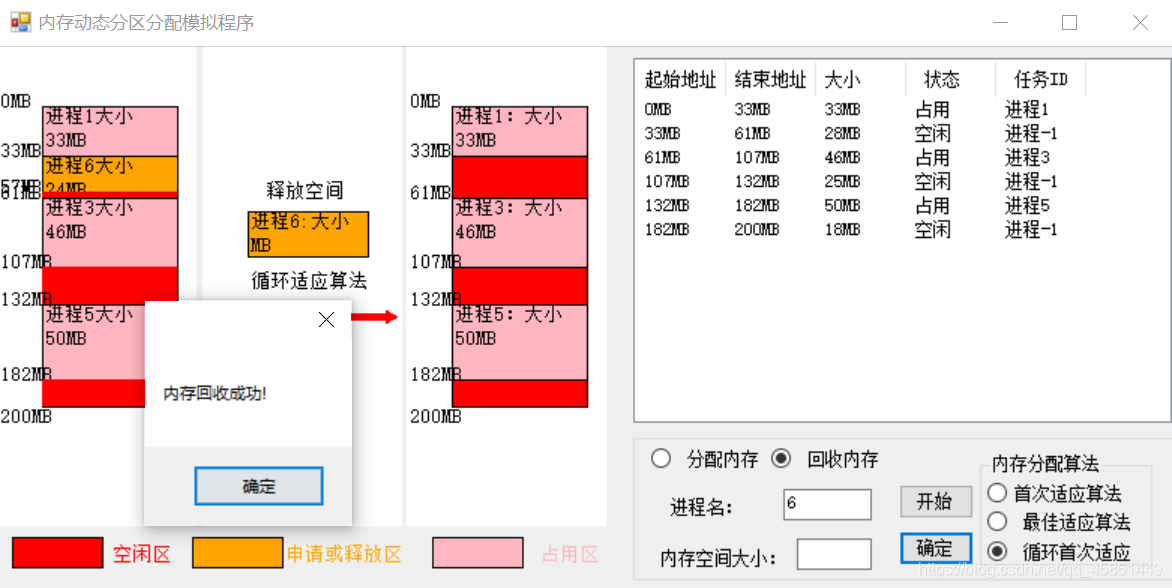

【回收6进程，分配：7进程 23MB】

【此时，3个空闲区如表，但起始地址为33MB大小的空闲区已经分配过了，所以会在之后的量的空闲区选择，如图，得以说明，循环首次适应算法模拟成功】

3、最佳适应算法-程序执行结果演示

与上类似，且可以各算法切换测试。

三、算法：

1、采用的数据结构

采用的数据结构：链表而非分区表表示内存使用情况。自定义Nodespace类用于记录每个内存块的使用情况包括空闲块和占用块。因为C#里没有指针，所以为实现链表的功能，采用C#的list类实现，Removeat（）：进行空闲块的合并（即为空闲块的删除）、Insert（）：进程申请内存空间成功把新内存块信息加入到链表，等等方法、、、、

public class Nodespace
    {


        public int taskid;   // 任务号
        public int begin;    // 开始地址
        public int size;     // 大小
        public int status;   // 状态 0代表占用，1代表空闲

        public Nodespace(int taskid, int begin, int size, int status)
        {


            this.taskid = taskid;
            this.begin = begin;
            this.size = size;
            this.status = status;
        }

2、首次适应算法

注： public static List ls = new List();

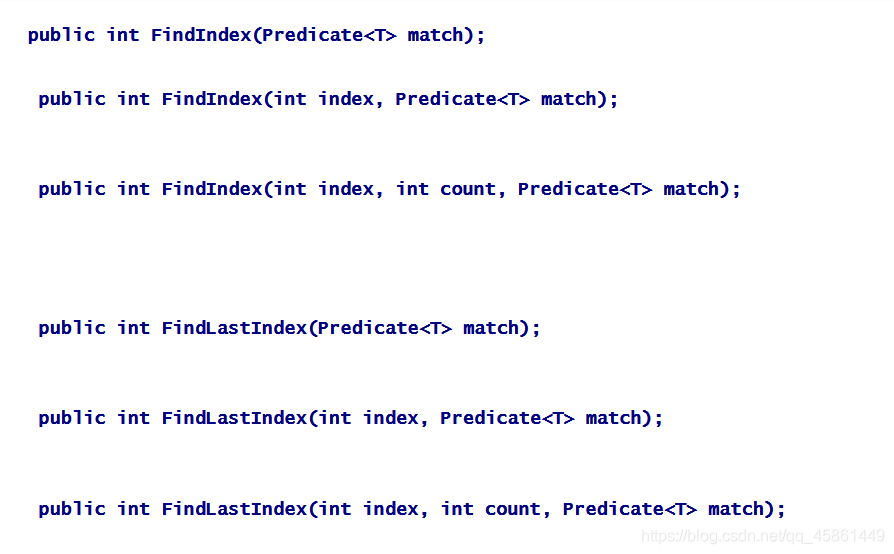

c#中Listfind的使用参考链接如下，总结的很简单，截图如下
c#中List < T > find使用示例
函数完整代码：

 #region 首次适应算法
        public bool FirstPartition(int taskid,int size)
        {



            int index = ls.FindIndex(param => param.size >= size && param.status == 1);
            if (index != -1)
            {


                if (ls[index].size > size)
                {


                    //int teskid, int begin, int size, int status
                    Nodespace t = new Nodespace(taskid, ls[index].begin, size, 0);
                    ls[index].begin += size;
                    ls[index].size -= size;
                    ls.Insert(index, t);
                }
                else
                {


                    ls[index].status = 0;
                    ls[index].size = size;
                    ls[index].taskid = taskid;
                }
            }
            else
            {


                return false;
            }
            return true;
        }
        #endregion

3、循环首次适应算法

注：查找在list中从startIndex（全局变量，初始值0）到list.ount大于申请的size的空闲内存块，若没找到，再从0~startIndex找
每一次切换到循环首次算法后，都要把startIndex = 0;（我认为各内存分配算法，只是在分配时分配方法不一样，free内存释放过程一样，所以此程序中途是可以切换使用分配算法的）

 private void rb_cyclepart_CheckedChanged(object sender, EventArgs e)
        {


            startIndex = 0;
        }

函数完整代码：

 #region 循环首次适应算法
        public bool CyclyFirstPartition(int taskid, int size)
        {


            int index = ls.FindIndex(startIndex,param => param.size >= size && param.status == 1);
            if (index == -1)
            index = ls.FindIndex(0, startIndex, param => param.size >= size && param.status == 1);
            if (index != -1)
            {


                if (ls[index].size == size)
                {


                    ls[index].status = 0;
                    ls[index].taskid = taskid;
                }
                else
                {


                    Nodespace t = new Nodespace(taskid, ls[index].begin, size, 0);
                    ls[index].begin += size;
                    ls[index].size -= size;
                    ls.Insert(index, t);
                    startIndex = (index+1)%ls.Count;
                }
                return true;
            }
            else
            {


                return false;
            }
        }
        #endregion

4、最佳适应算法

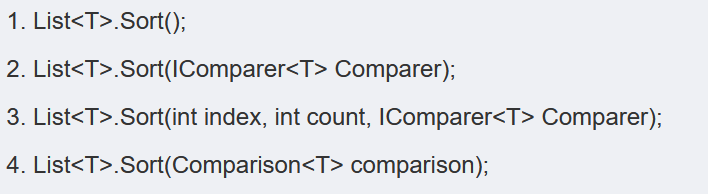

C#中List.Sort()–集合排序方法有四种，我选用方法一、对Nodespace类继承IComparable接口，实现CompareTo()方法，参考文章链接及截图如下，
C#中List.Sort()–集合排序方法分析
之所以设置两个排序类，因为分配时，空闲区按size大小从小到大排序从而找到最适宜的大小的空闲内存块；回收时，空闲区按开始地址排序，查找释放区的前后有无空闲区从而对应着释放空间时的4种情况（如图1），从而有空闲区进行合并的不同方式。但用NodespaceCompare_partition类进行size从小到大的排序后，后续的释放会打乱原有内存块地址递增的顺序。我在写的时候没想到这么做，出现图2所示的出现画不出内存块从而变白色，以及超过绘图范围0~200MB的情况、各种小问题。

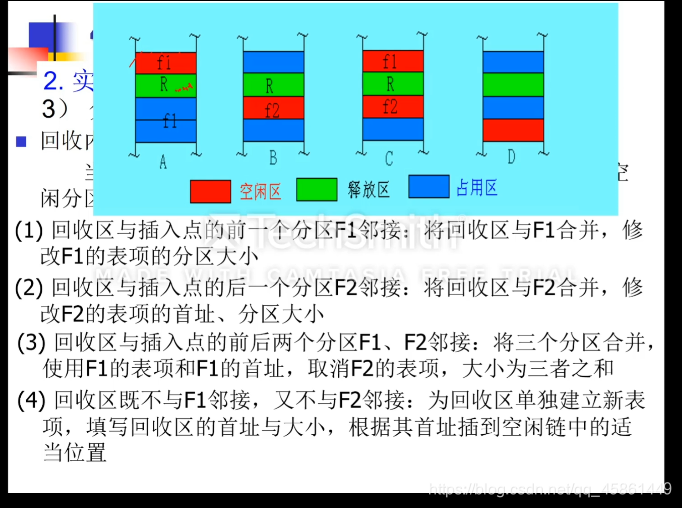

图1：
图2：

//分配时，空闲区按size大小从小到大排序
    public class NodespaceCompare_partition : IComparer<Nodespace>
    {


        public int Compare(Nodespace x, Nodespace y)
        {


            return (x.size.CompareTo(y.size));
        }
    }
    //回收时，空闲区按开始地址排序
    public class NodespaceCompare_free : IComparer<Nodespace>
    {


        public int Compare(Nodespace x, Nodespace y)
        {


            return (x.begin.CompareTo(y.begin));
        }

函数完整代码：

 #region 最佳适应
        public bool BestPartiton(int taskid, int size) {


            //因为这三个算法目的只是选择合适的内存空间，所以中间可以切换执行算法，从而不能确保执行最佳算法之前也执行的是执行最佳算法。从而无法确保他是有序的
                ls.Sort(new NodespaceCompare_partition());
            int index = ls.FindIndex(param => param.size >= size && param.status == 1);
            if (index!= -1)
            {


                if (ls[index].size == size)
                {


                    ls[index].status = 0;
                    ls[index].taskid = taskid;
                }
                else
                {


                    Nodespace t = new Nodespace(taskid, ls[index].begin, size, 0);
                    ls[index].begin += size;
                    ls[index].size -= size;
                    ls.Insert(index,t);
                }
                return true;
            }
            return false;
        }
        #endregion

5、点击开始按钮-进行界面和数据的初始化

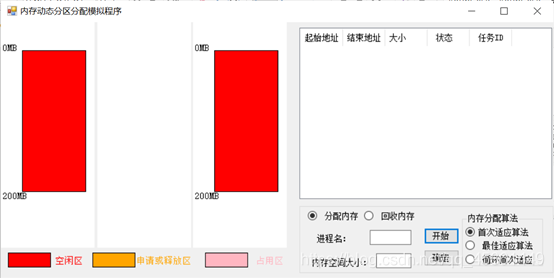

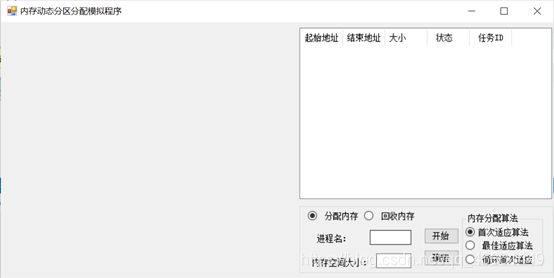

初始界面：程序默认选择分配内存，首次适应算法
如图

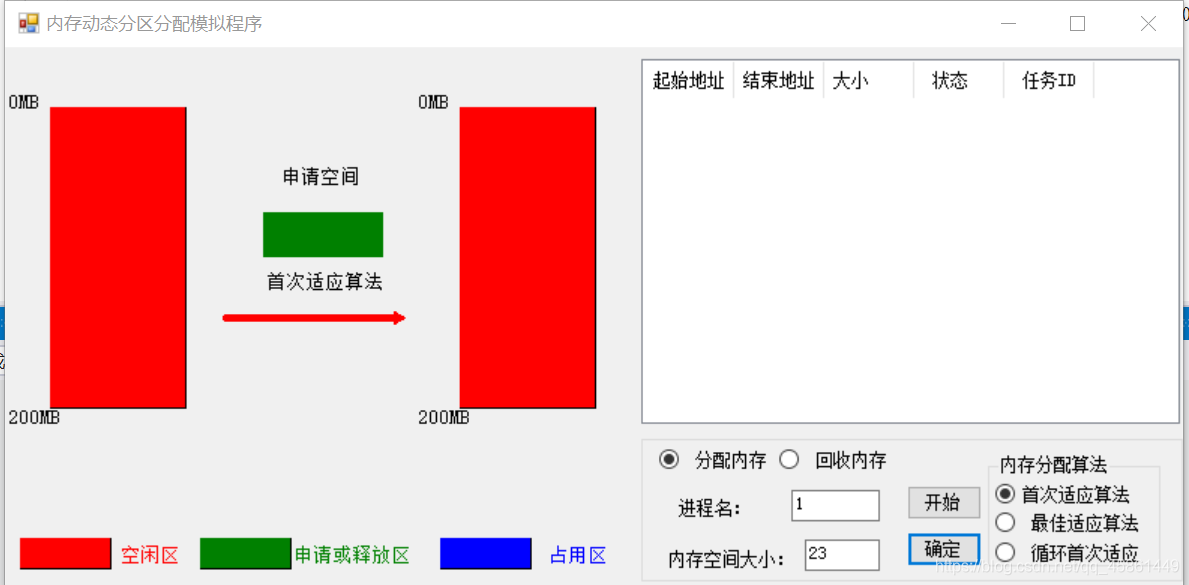

数据初始化后界面，即点击开始按钮进行数据初始化，清空内存块的进程。（点击开始按钮如下界面，左、右侧表示的内存块是（0~200MB大小的内存），左侧表示进行分配或回收的算法之前的内存状况，右侧是进行分配或回收的算法之后的内存状况）
如图
使用4个piicturebox，一个listview，分别对应着程序中的画图部分的图一、图二、图三、图四，图四，以及右边的表格。图四初始后固定，图1、2、3每次执行（点击确定按钮，并检测输入数据合法后执行）都会重绘
开始画图的时候，我不知道原来在bitmap中画，只要考虑相对位置就好了（因为bitmap放到picturebox，picturebox本身就带有坐标位置），就产生了四个画板什么都没有的情况，而且相对位置画这构图时简单了好多
清空并初始化数据：

			ls.Clear();
 			//加入进程名-1，起始位置0，size=200，状态1的内存块
            Nodespace nodespace = new Nodespace(-1, 0, 200, 1);
            ls.Add(nodespace);

绘图中，我觉得我的表示内存块的矩形太丑了，出现了只有右、下有边情况
简单的更改方法：先fill再draw.后来我觉得是画笔对齐 PenAlignment方式问题，没空就不测试了。这个参考链接的作者在写GDI学习记录系列的文章特别简单、扼要、易懂，值得学习：GDI+学习记录(4)-画笔对齐 PenAlignment

			g3.FillRectangle(sbs[0], r1);
            g3.DrawRectangle(penBlack, r1);

如图
在这里插入图片描述

在这里插入图片描述

函数完整代码：

        #region 开始按钮
        private void bt_start_Click(object sender, EventArgs e)
        {


            ls.Clear();
            Nodespace nodespace = new Nodespace(-1, 0, 200, 1);
            ls.Add(nodespace);

            Graphics g12 = pb_mem1.CreateGraphics();
            g12.Clear(Color.White);

            Graphics g22 = pb_mem2.CreateGraphics();
            g22.Clear(Color.White);

            Graphics g32 = pb_mem3.CreateGraphics();
            g32.Clear(Color.White);

            Bitmap b1 = new Bitmap(200, 480);
            Graphics g1 = Graphics.FromImage(b1);
            Rectangle r1 = new Rectangle(30,40,90,ls[0].size);
            g1.FillRectangle(sbs[0], r1);
            g1.DrawRectangle(penBlack, r1);
            g1.DrawString("0MB", myfont, sbs[3], new Point(0, 30));
            g1.DrawString("200MB", myfont, sbs[3], new Point(0, 240));
            g12.DrawImage(b1, 0, 0);

            Bitmap b3 = new Bitmap(200, 480);
            Graphics g3 = Graphics.FromImage(b3);
            g3.FillRectangle(sbs[0], r1);
            g3.DrawRectangle(penBlack, r1);
            g3.DrawString("0MB", myfont, sbs[3], new Point(0, 30));
            g3.DrawString("200MB", myfont, sbs[3], new Point(0, 240));
            g32.DrawImage(b3, 0, 0);

            //free 图1
            b1.Dispose();
            b1 = null;
            g1.Dispose();
            g1 = null;
            g12.Dispose();
            g12 = null;
            //free 图3
            b3.Dispose();
            b3
