链表&&压缩列表

链表

结构设计

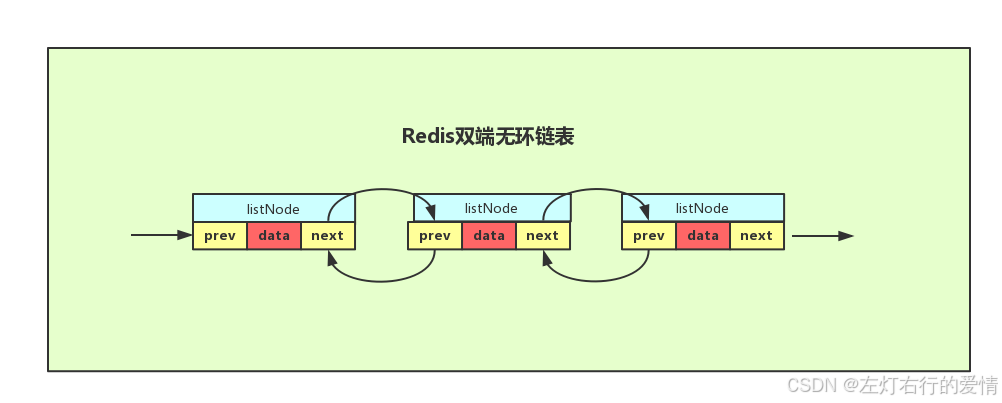

Redis 的链表是双向无环链表
在这里插入图片描述
它的结构也非常简单:

typedef struct listNode
{
	// 前置节点
	struct listNode *prev;
	// 后置节点
	struct listNode *next;
	// 节点的值
	void *value;
} listNode;

但是我们去操作的话并不是去操作listNode,而是list.
首先是redis希望我们去专心业务逻辑,而不用担心链表的指针操作,内存管理等底层细节,简化我们的使用门槛.
那总结下来由以下几点:

抽象与封装
- 隐藏实现细节：Redis 的链表是双向无环链表，但用户无需关心底层实现。通过 LIST 提供的接口（如 LPUSH、RPOP 等），用户可以专注于业务逻辑，而不必担心链表的指针操作、内存管理等底层细节。
- 简化使用：直接操作链表需要用户处理复杂的指针操作和边界条件，而 LIST 提供了简单易用的 API，降低了使用门槛。
数据安全与一致性
- 防止误操作：直接操作链表可能导致数据损坏或不一致。例如，用户可能错误地修改指针，导致链表断裂或形成环状结构。
- 事务支持：Redis 的 LIST 操作支持事务（如 MULTI、EXEC），确保多个操作的原子性，而直接操作链表无法保证这一点。
性能优化
- 高效实现：Redis 的 LIST 操作经过高度优化，能够充分利用底层数据结构的特性。例如，LPUSH 和 RPUSH 的时间复杂度为 O(1)，而直接操作链表可能无法达到同样的性能。
- 内存管理：Redis 负责链表节点的内存分配和释放，避免了用户手动管理内存的复杂性和潜在的内存泄漏问题。
功能扩展
- 丰富的操作：Redis 的 LIST 提供了丰富的操作，如 LINDEX（按索引获取元素）、LRANGE（获取范围元素）、BLPOP（阻塞式弹出）等，这些功能直接操作链表难以实现。
- 支持多种场景：LIST 可以用作队列、栈、消息队列等，而直接操作链表需要用户自己实现这些功能。

上述也体现了Redis的设计哲学:
Redis 的设计目标之一是提供简单、高效、通用的数据结构，而不是让用户直接操作底层实现。通过提供 LIST，Redis 将链表的复杂性封装起来，同时提供了强大的功能和性能。

在这里插入图片描述

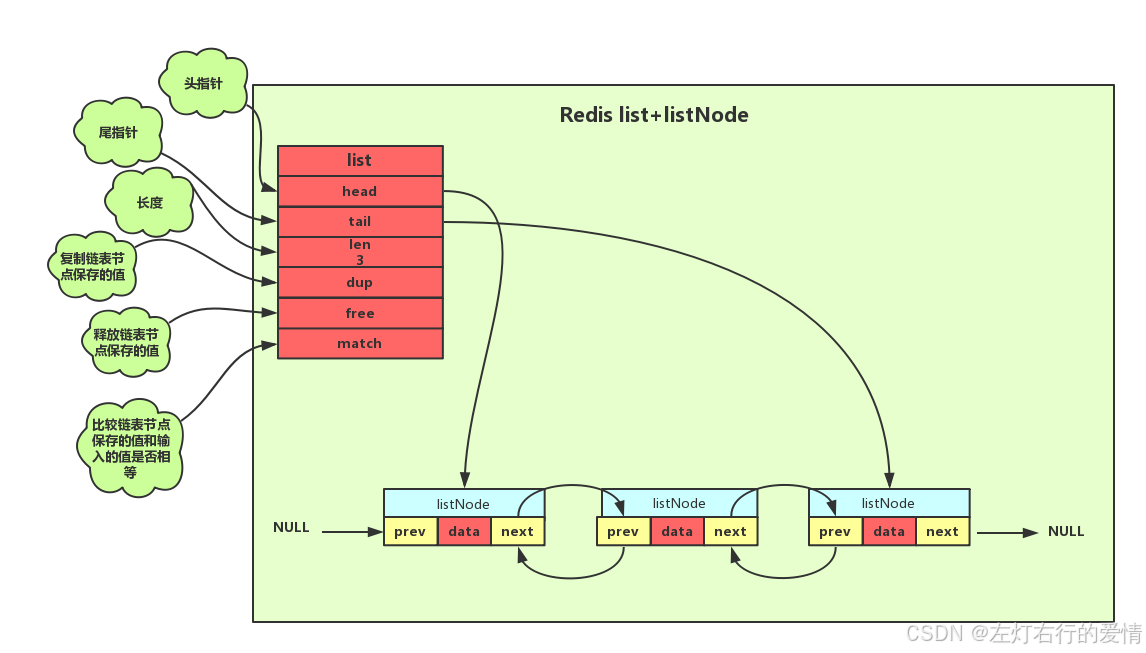

list的结构如下：

typedef struct list{
    //表头节点
    listNode *head;
    //表尾节点
    listNode *tail;
    //链表所包含的节点数量
    unsigned long len;
    //节点值复制函数
    void *(*dup)(void *ptr);
    //节点值释放函数
    void *(*free)(void *ptr);
    //节点值对比函数
    int (*match)(void *ptr,void *key);
}list;

使用命令

操作 \ 时间复杂度	数组	单链表	双向链表
rpush (从右边添加元素)	O(1)	O(1)	O(1)
lpush (从左边添加元素)	O(N)	O(1)	O(1)
lpop (从右边删除元素)	O(1)	O(1)	O(1)
rpop (从左边删除元素)	O(N)	O(1)	O(1)
lindex (获取指定索引下标的元素)	O(1)	O(N)	O(N)
len (获取长度)	O(N)	O(N)	O(1)
linsert (向某个元素前或后插入元素)	O(N)	O(N)	O(1)
lrem (删除指定元素)	O(N)	O(N)	O(N)
lset (修改指定索引下标元素)	O(N)	O(N)	O(N)

缺点

链表每个节点之间的内存都是不连续的，意味着无法很好利用 CPU 缓存。
保存一个链表节点的值都需要一个链表节点结构头的分配，内存开销较大。

因此，Redis 3.0 的 List 对象在数据量比较少的情况下，会采用「压缩列表」作为底层数据结构的实现，它的优势是节省内存空间，并且是内存紧凑型的数据结构。
不过，压缩列表存在性能问题，所以 Redis 在 3.2 版本设计了新的数据结构quicklist，并将 List 对象的底层数据结构改由 quicklist 实现。
然后在 Redis 5.0 设计了新的数据结构 listpack，沿用了压缩列表紧凑型的内存布局，最终在最新的 Redis版本，将 Hash 对象和 Zset 对象的底层数据结构实现之一的压缩列表，替换成由 listpack 实现。

压缩列表

压缩列表 ziplist 在 redis 中的应用也非常广泛，它是我们常用的 zset ，list 和 hash 结构的底层实现之一。当我们的容器对象的元素个数小于一定条件时，redis 会使用 ziplist 的方式储存，来减少内存的使用。

为什么元素较少时使用ziplist

ziplist 它本身是一块连续的内存块，所以它的读写是顺序I/O，从底层的磁盘读写来说，顺序I/O 的效率肯定是高于随机I/O 。那为什么不都用顺序I/O 的 ziplist 代替随机I/O 呢，因为 ziplist 是连续内存，当你元素数量多了，意味着当你创建和扩展的时候需要操作更多的内存，所以 ziplist 针对元素少的时候才能提升效率。

结构布局

ziplist 是经过特殊编码的双向列表结构，用来提高内存使用效率。它可以储存字符串或者整数值，其中整数值被编码成实际的整数，而不是字符串形式。
它可以在 O(1) 时间内对列表的两端进行 push 和 pop 操作。但是，因为每个操作都需要重新分配 ziplist 使用的内存，所以实际的复杂度与 ziplist 使用的内存大小有关。

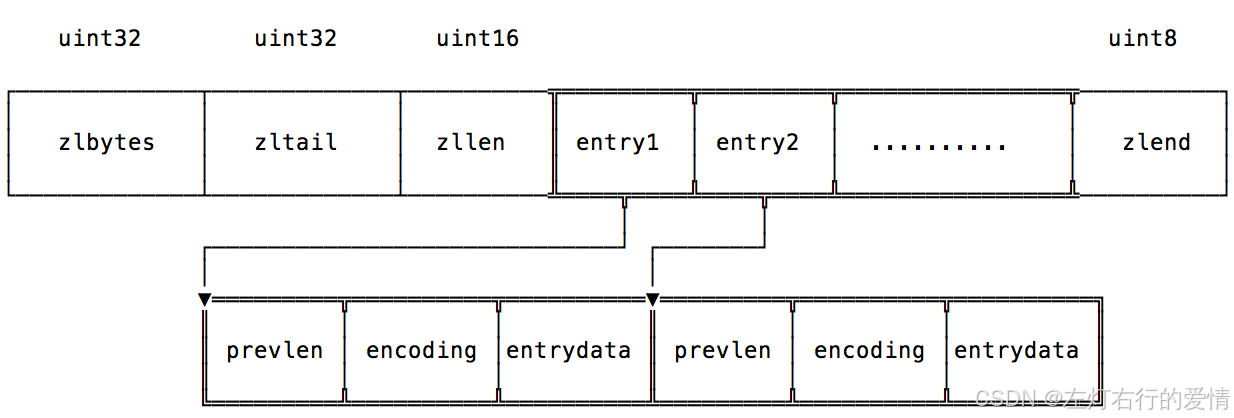

<zlbytes> <zltail> <zllen> <entry> <entry> ... <entry> <zlend>

在这里插入图片描述

属性	字节数	含义
zlbytes	4	压缩列表占用的内存字节数：在对压缩列表进行内存重分配，或者计算 `zlend` 的位置时使用。
zltail	4	压缩列表表尾节点的偏移量：用来倒序遍历压缩列表。
zllen	2	记录了压缩列表包含的节点数量： - 当这个属性的值小于 `UINT16_MAX`（65535）时，这个属性的值就是压缩列表包含节点的数量； - 当这个值等于 `UINT16_MAX` 时，节点的真实数量需要遍历整个压缩列表才能计算得出。
entry[]	待定	节点数组，包含元素的具体信息。
zlend	1	特殊值 `0xFF`（十进制 255），用于标记压缩列表的末端。

ziplist中的每个节点 entry 的结构如下：
<prevlen> <encoding> <entry-data>

prevlen

prevlen 表示前一个元素的长度，以便能够从后向前遍历列表。
它有一套特别的编码方式：
如果这个长度<254字节，那么它占用1个字节；
当长度≥254时，占用5个字节，第一个字节被设置为254 (0xFE)，其余的4个字节记录前一个条目的长度
prevlen 用 5 bytes表示时，不代表长度一定大于等于254，这是为了减少 realloc 和 memmove 提高效率。
