FreeRTOS队列和相关函数

FreeRTOS队列

什么是队列

队列是为了任务与任务、任务与中断之间的通信而准备的，他可以任务与任务、任务与中断之间传递消息，队列中可以存储有限的、大小固定的数据项目。任务与任务、任务与中断之间要交流的数据保存到队列中，叫做队列项目。队列所能保存的最大数据项目的数量叫做队列长度，创建队列时会指定数据项目的大小和队列长度。由于队列是用来传递消息的，也称为消息队列。FreeRTOS中信号量依靠队列实现的。队列不属于莫个任务，任何任务都可以向队列发送消息，或者从队列中提取消息。

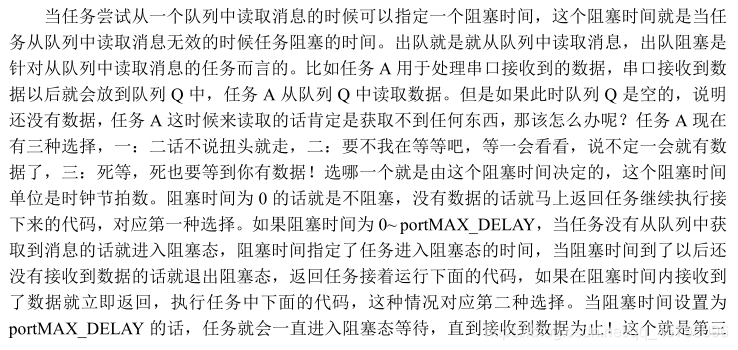

1.出队阻塞

在这里插入图片描述

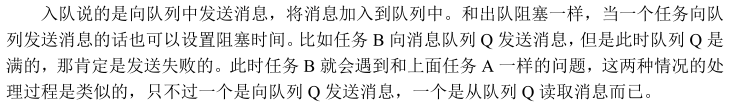

2.入队阻塞

在这里插入图片描述

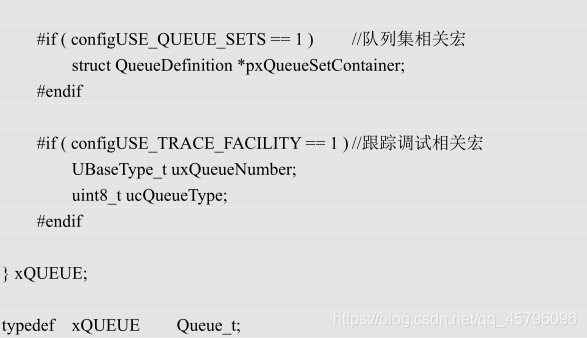

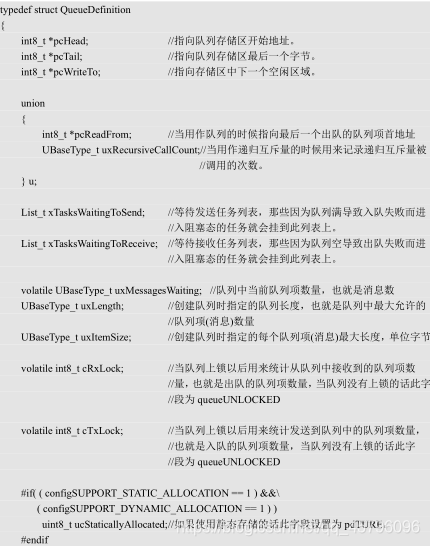

3.队列结构体
有一个结构体用来描述队列，叫做Queue_t，这个结构体在queue.c文件中。

队列函数

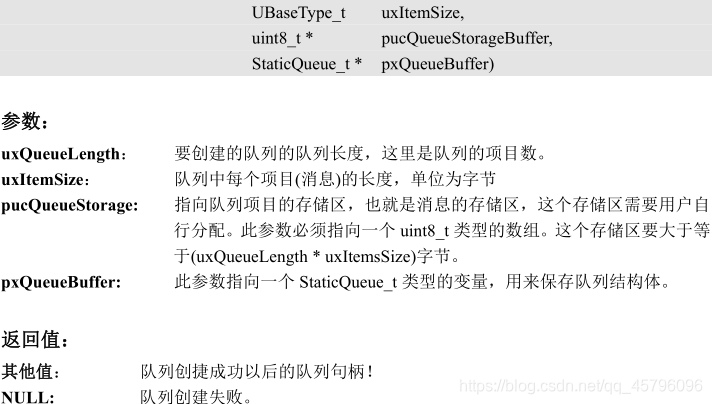

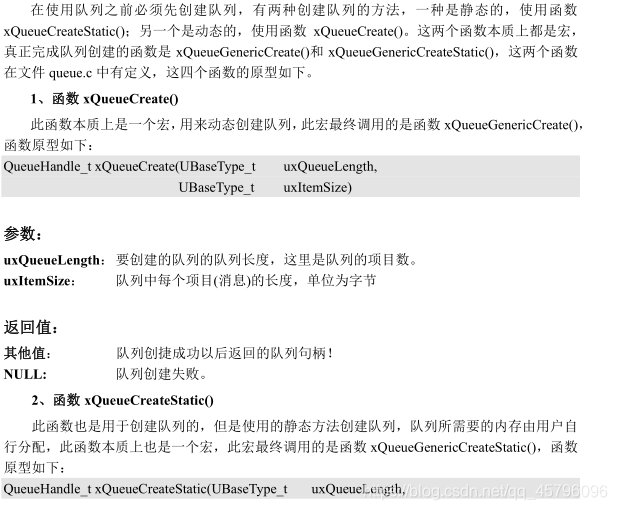

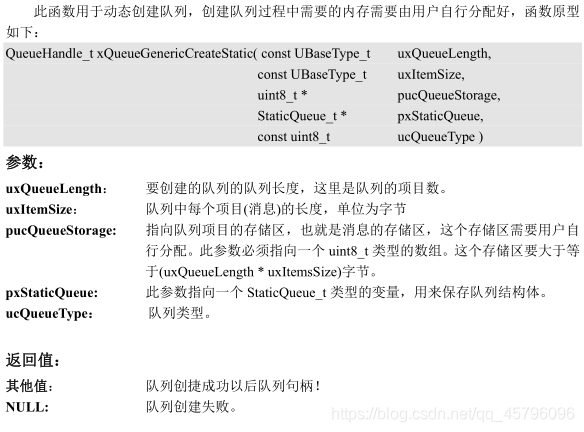

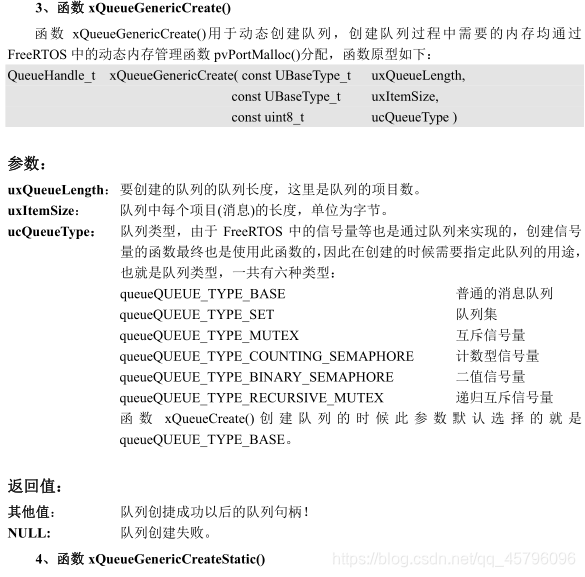

创建队列函数

在这里插入图片描述

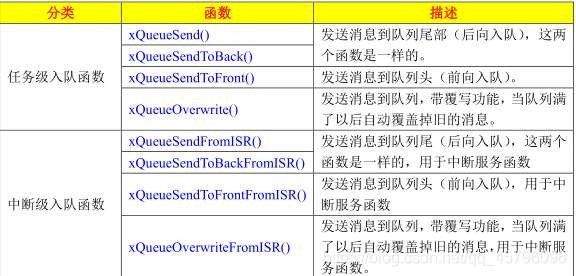

发送消息函数

在这里插入图片描述

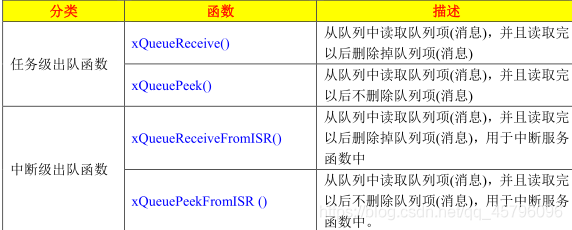

读取消息函数

在这里插入图片描述

实验

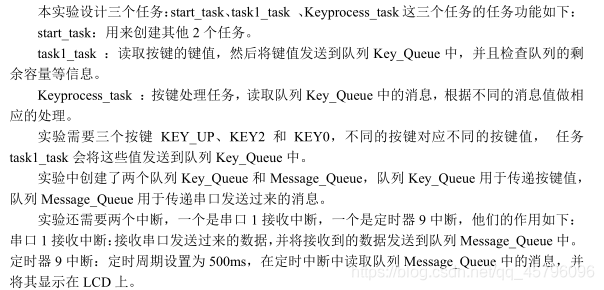

要求

在这里插入图片描述

程序

1.主程序

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "timer.h"
#include "lcd.h"
#include "key.h"
#include "beep.h"
#include "string.h"
#include "malloc.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"


//任务优先级
#define START_TASK_PRIO		1
#define TASK1_TASK_PRIO		2
#define KEYPROCESS_TASK_PRIO 3
//任务堆栈大小
#define START_STK_SIZE 		256
#define TASK1_STK_SIZE 		256
#define KEYPROCESS_STK_SIZE  256
//任务句柄
TaskHandle_t StartTask_Handler;
TaskHandle_t Task1Task_Handler;
TaskHandle_t Keyprocess_Handler;
//任务函数
void start_task(void *pvParameters);
void task1_task(void *pvParameters);
void Keyprocess_task(void *pvParameters);


#define KEYMSG_Q_NUM    1  		//按键消息队列的数量
#define MESSAGE_Q_NUM   4   	//发送数据的消息队列的数量
QueueHandle_t Key_Queue;   		//按键消息队列的句柄
QueueHandle_t Message_Queue;	//信息队列句柄

//LCD刷屏颜色
int lcd_discolor[14]={
   	WHITE, BLACK, BLUE,  BRED,
						GRED,  GBLUE, RED,   MAGENTA,
						GREEN, CYAN,  YELLOW,BROWN,
						BRRED, GRAY };


//显示接收队列的消息
void disp_str(u8* str)
{

	LCD_Fill(5,230,110,245,WHITE);					//先清除显示区
	LCD_ShowString(5,230,100,16,16,str);
}

//加载主页面
void freertos_load_main_ui(void)
{

	POINT_COLOR = RED;
	LCD_ShowString(10,10,200,16,16,"STM32F103/407");
	LCD_ShowString(10,30,200,16,16,"FreeRTOS Examp 13-1");
	LCD_ShowString(10,50,200,16,16,"Message Queue");
	LCD_ShowString(10,70,220,16,16,"KEY_UP:LED1 KEY0:Refresh LCD");
	LCD_ShowString(10,90,
