★代数环


代数环,就是由于模型的输出反馈到模块或子系统的某个输入端，如果这个输入
是直接馈入的，那么二者在同一个采样点内需得到求解，但又互相依赖,哪一方都不
能完成求解过程，使得解算器无法解算导致错误产生，这样的情况称为代数环。

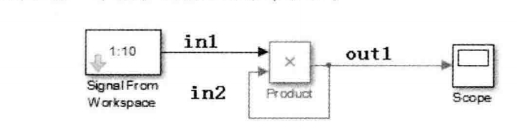

图2.2-71所示为一个包含代数环的累乘模型。

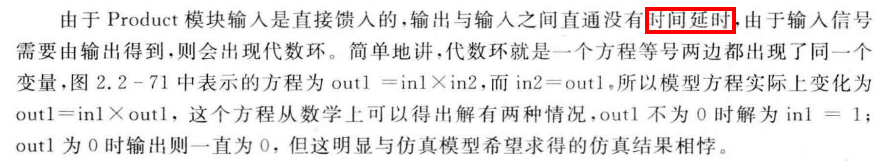

       即输入进行累乘的值和输出值是在同一个时刻进行的，这样的话，输入与输出都成为了未知的，出现错误，解决错误是在直接馈入的回路中加上delay延迟模块
