Nios II软核实现流水灯

(一)硬件部分设计

完成基本的硬件部分设计
请先参考下面链接中的硬件部分设计，完成相应的硬件部分设计
https://blog.youkuaiyun.com/qq_43279579/article/details/115917160
添加其他IP核
添加PIO

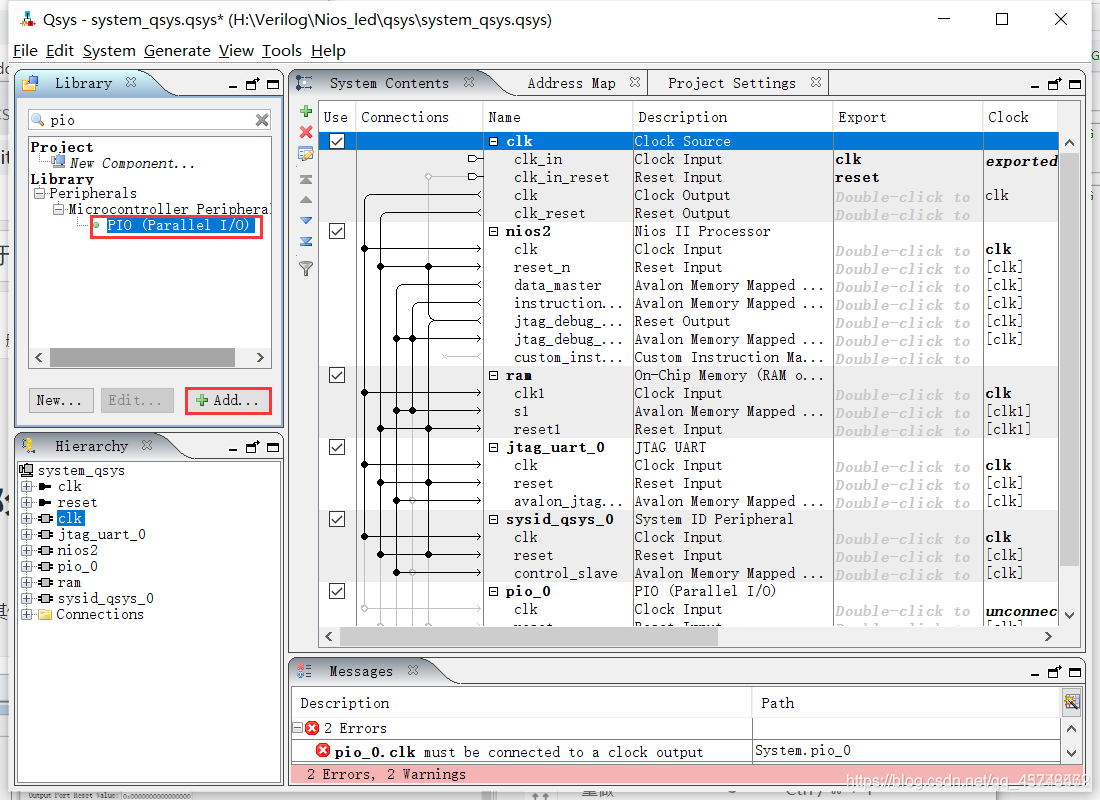

在搜索框上输入pio，选择PIO（Parallel I/O)，点击Add

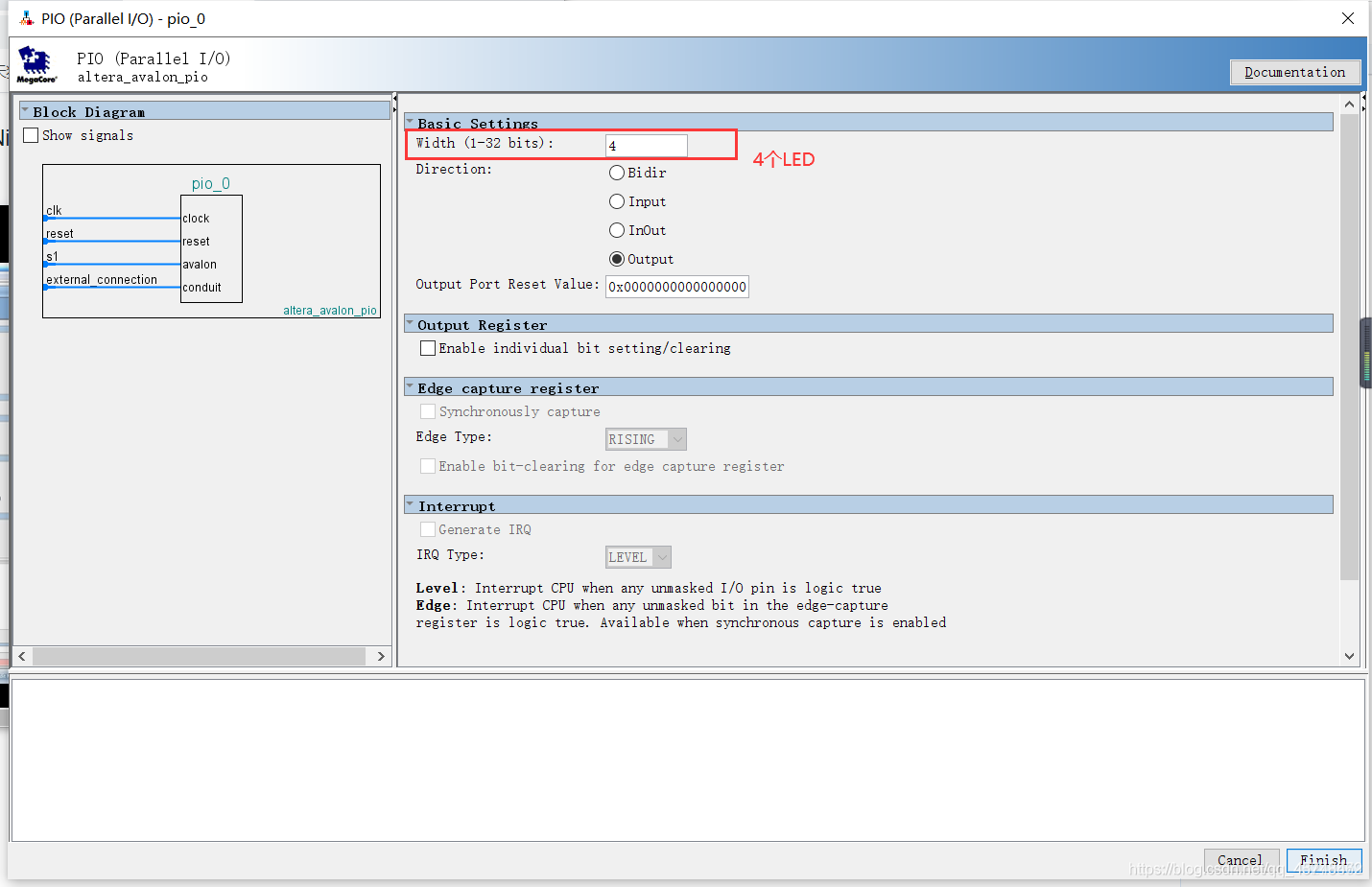

设置宽度（这里我设置为4，表示4个灯的流水灯），默认为8，其他保持默认设置

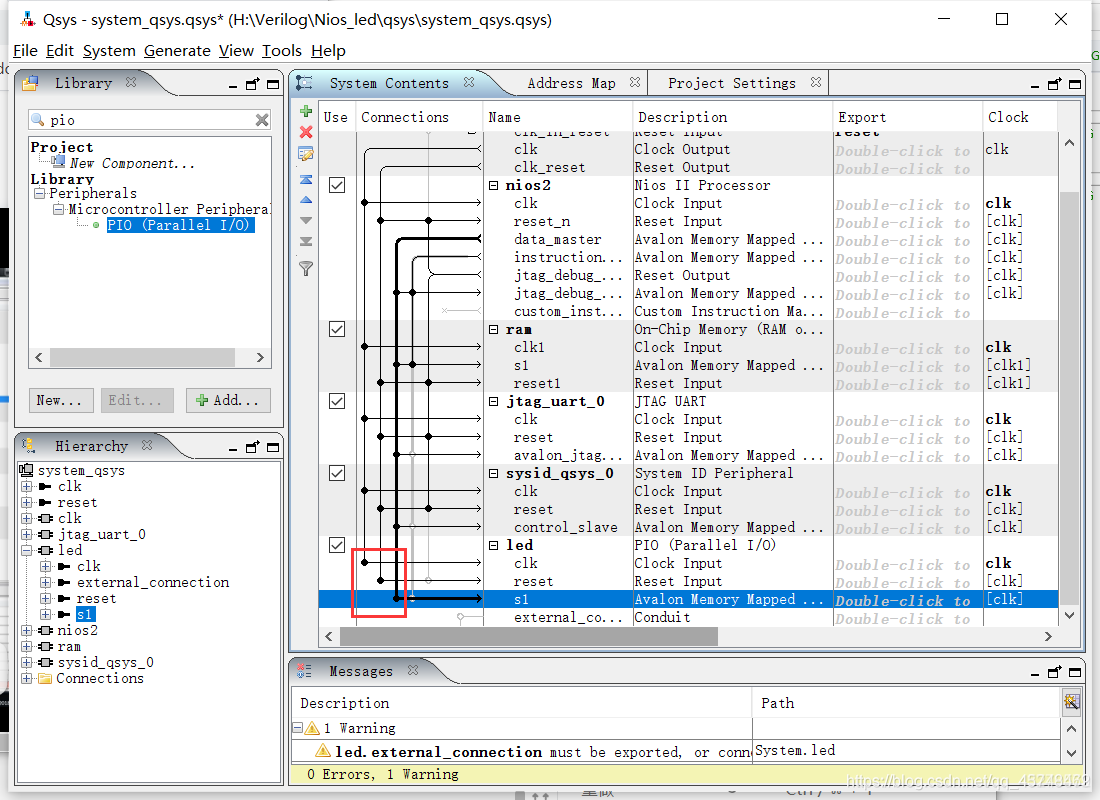

连接时钟和复位

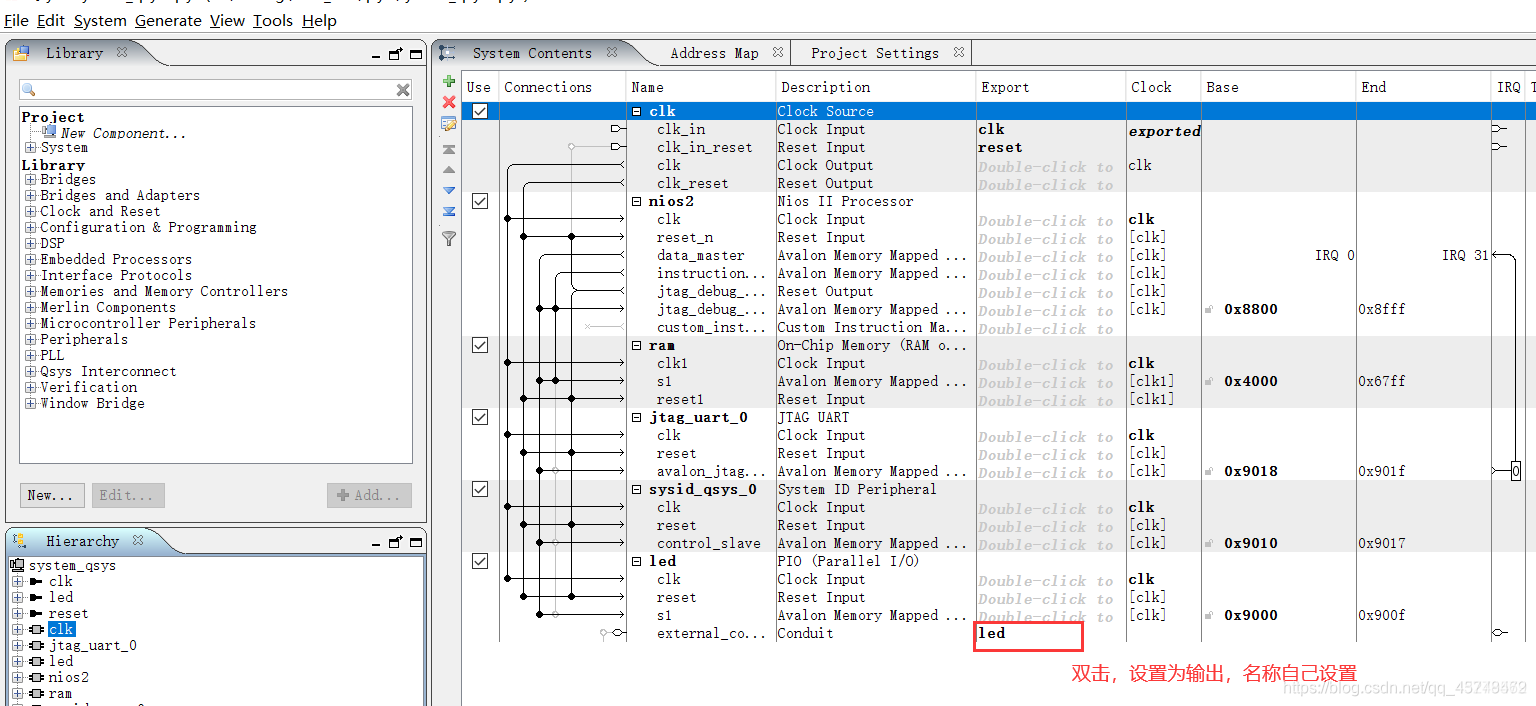

设置led的输出
系统分配地址
选择System->Assign Base Address
使用FPGA资源
选择Generate->Generate，保持默认设置，点击Generate，选择Save
创建顶层文件
回到Quarters，选择New->Verilog HDL File
顶层文件内容

module hello_world(
	input clk,
	input reset_n,
	output  [3:0] led
);
//此处的代码可以通过Qsys中的Generate->Generate Example，复制里面的内容，粘贴到此处，进行相应的修改
system_qsys u0 (
        .clk_clk       (clk),       //   clk.clk
        .reset_reset_n (reset_n), // reset.reset_n
        .led_export    (led)     //   led.export
    );

endmodule

保存文件，并编译

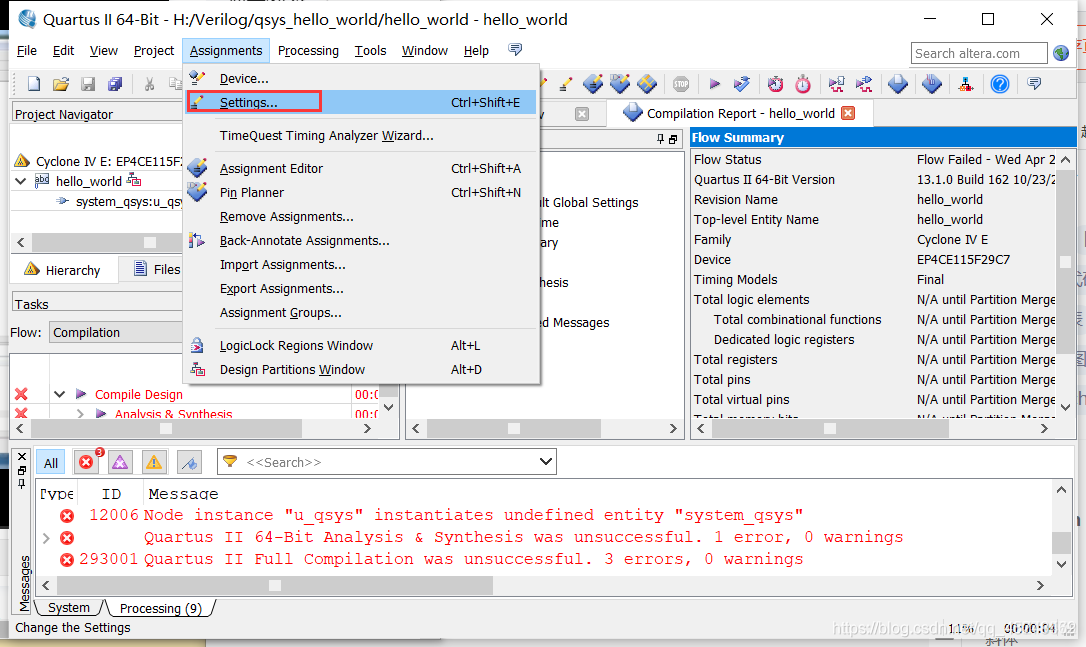

这时，可能报错，问题描述：
Node instance “u_qsys” instantiates undefined entity “system_qsys”

解决方法：
手动添加上面创建的系统
在这里插入图片描述

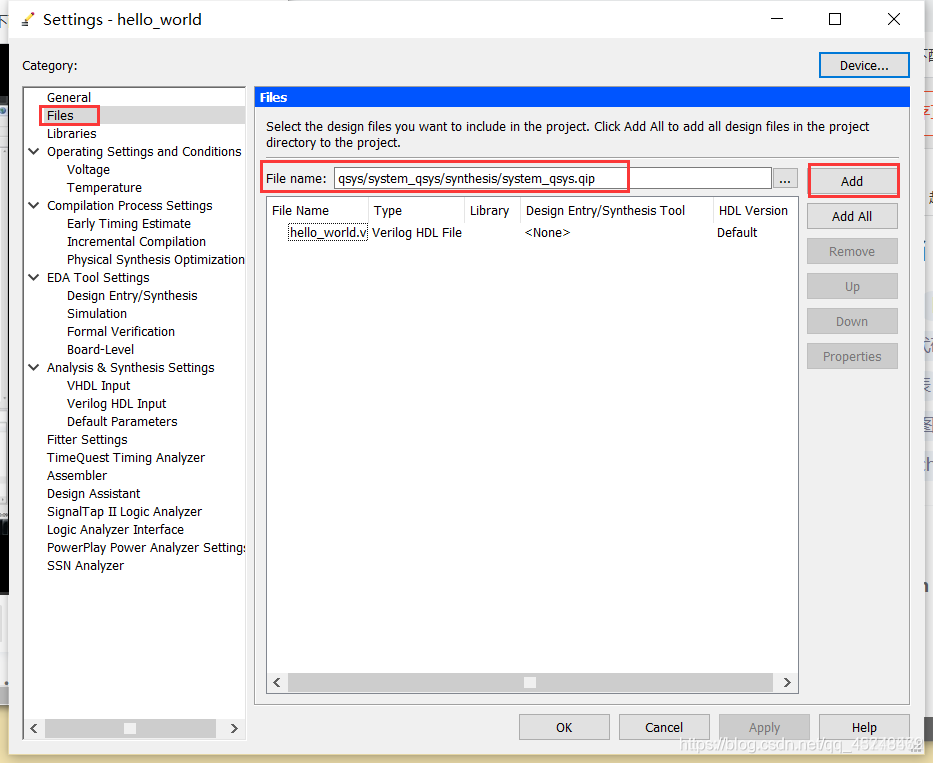

选择File->添加对应的文件->Add->Apply->关闭

8. 芯片引脚设置
菜单里选择 Assignments-device，点击 Device pin options
进行 unused pin 设置，可能会收到外部信号的干扰，将未用引脚设置为 As
input tri-stated

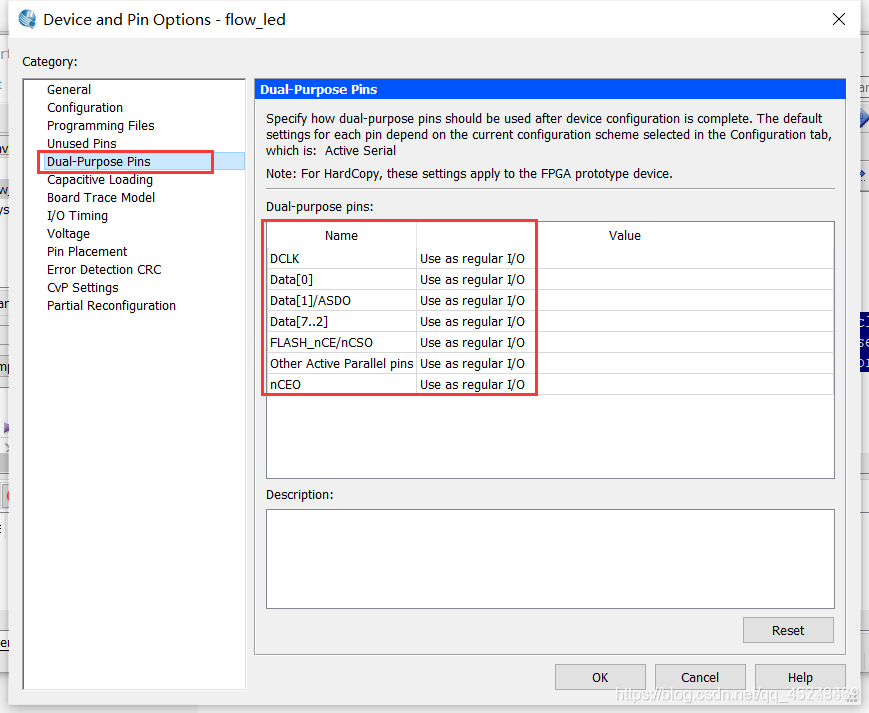

特殊引脚设置，设置为常规引脚
在这里插入图片描述

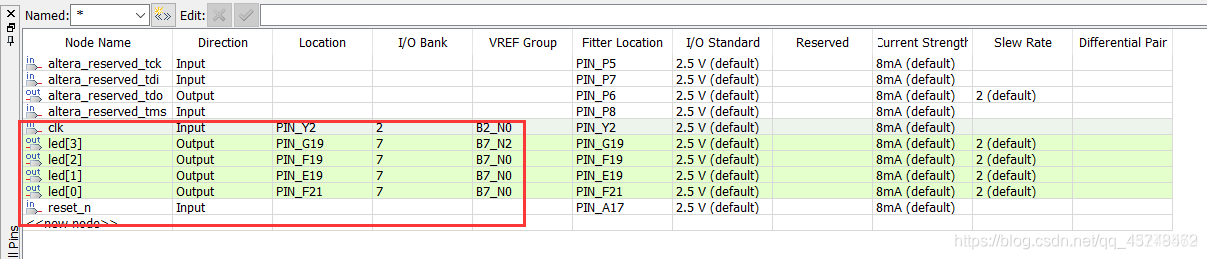

编译完成后，分配管脚，再次编译

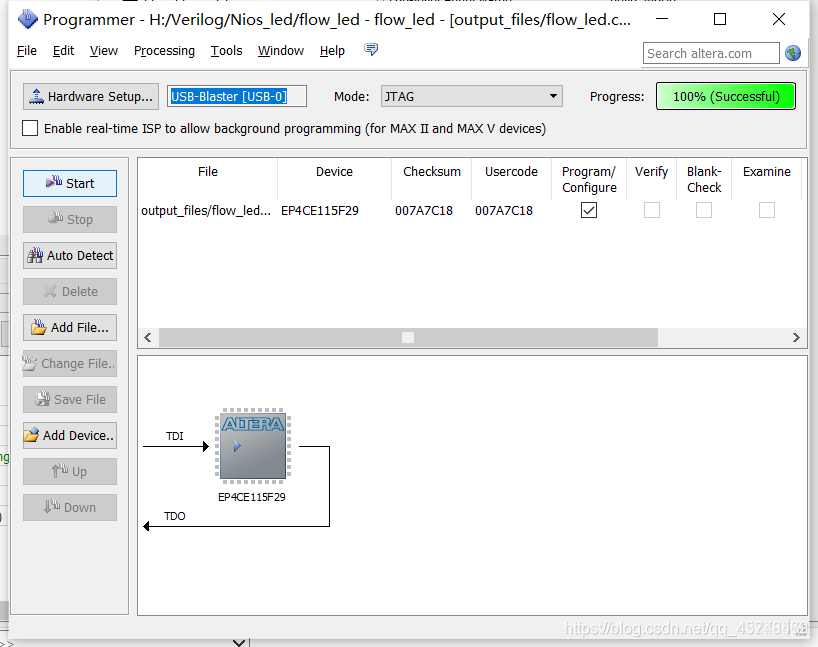

(二)、软件设计

基本软件设计过程
请参考下面链接中，软件设计的过程，完成文件的创建
https://blog.youkuaiyun.com/qq_43279579/article/details/115933154
修改代码文件
打开hello_world中的.c文件
内容如下

#include <stdio.h>
#include "system.h"
#include "altera_avalon_pio_regs.h"
#include "alt_types.h"
const alt_u8
led_data[4]={0x01,0x03,0x07,0x0F};
int main (void) {
 int count=0;
 alt_u8 led;
 volatile int i;
 while (1)
  {
 	 if (count==4)
 	 {
 		 count=0;
 	 }
 	 else
 	 {
 		 count++;
 	 }
 	 led=led_data[count];
 	 IOWR_ALTERA_AVALON_PIO_DATA(LED_BASE, led);
 	 //延时的设置
 	 i = 0;
 	 while (i<5000000)
 		 i++;
   }

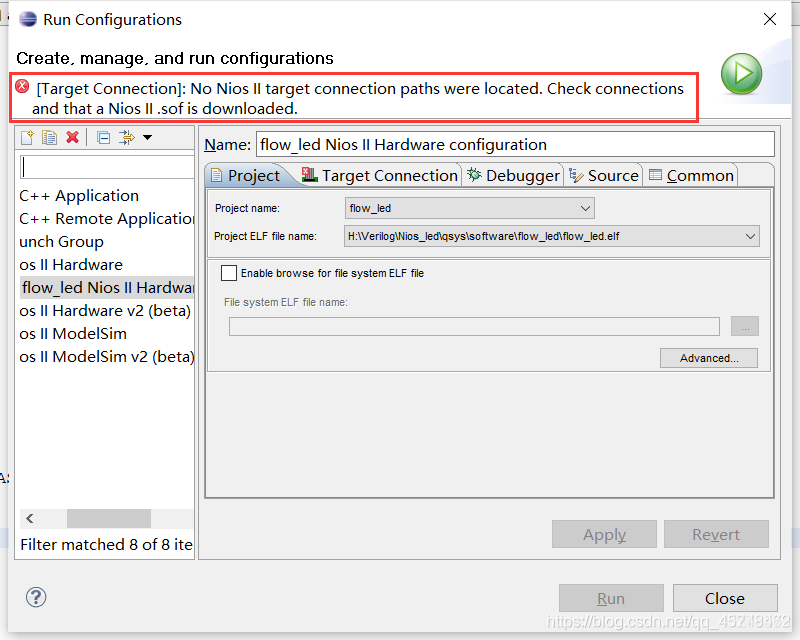

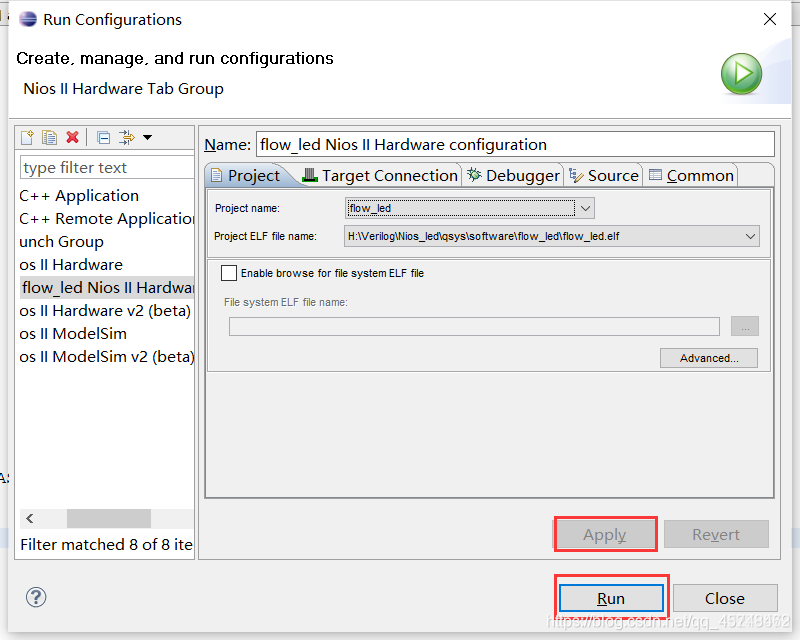

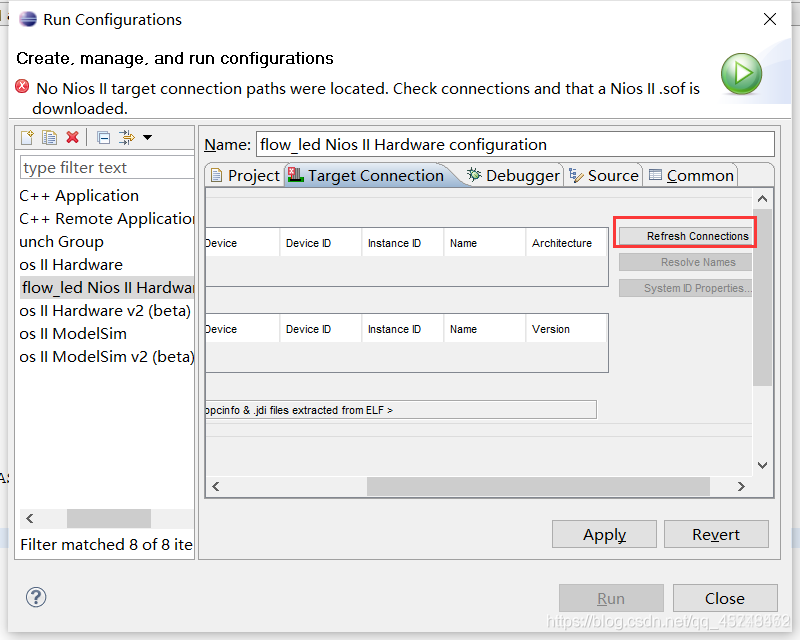

 return 0;
}
