Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks

Fast rcnn减少了检测所需的时间，但仍使用传统的SS区域推荐方法，速度有待提升。

论文中提出了区域提议网络RPN，用深度神经网络获取区域建议。RPN与检测网络共享卷积特征（后面说明），从而实现几乎无成本的区域提议。

RPN是一个全卷积网络，它同时预测物体边界和每个位置的物体性得分。RPN通过端到端的训练获取区域建议，并投到fast RCNN中。

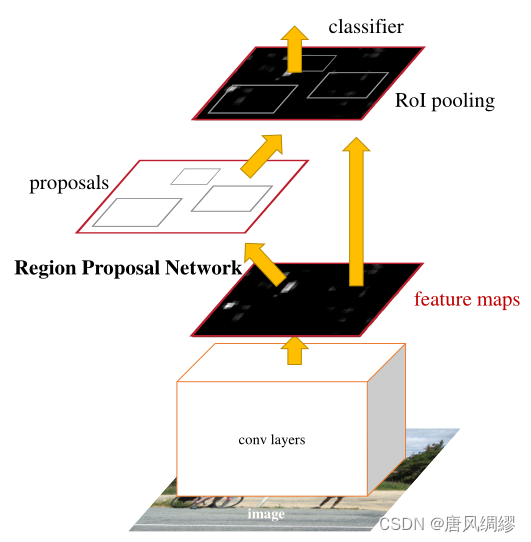

Faster R-CNN，由两个模块组成。第一个模块是提出区域的深度全卷积网络，第二个模块是使用提出区域的Fast R-CNN检测器

训练流程：

（1）用CNN提取输入图像的特征，得到feature map

（2）通过RPN网络从feature map得到候选框ROIs/proposal（约2000个），计算每个ROI和gt之间的iou，通过人为的设定一个IoU阈值（通常为0.5）对ROIs进行二分类，判别候选框内容是正样本（前景）还是负样本（背景），并对这些正负样本采样，使得他们之间的比例尽量满足（1:3，二者总数量通常为128），通过回归微调前景的BBox与标注gt接近。

（3）ROI pooling得到等尺寸的feature，再送入多分类器

（4）通过多分类器对候选框进行多分类

（5）再进行BBox回归

测试流程：

（1）用CNN提取输入图像的特征，得到feature map

（2）通过RPN网络从feature map得到候选框ROIs（约300个），并对ROIs进行二分类，判别候选框内容是前景还是背景，留下前景的候选框，抛弃背景候选框。

（3）ROI pooling得到等尺寸的feature，再送入多分类器

（4）通过多分类器对候选框进行多分类

（5）再进行BBox回归

区域提议网络RPN

RPN目的是判断每个像素点对应的k个区域是不是包含目标，如果包含（那么先根据输出的坐标偏置修正box位置）则（作为区域推荐）输给后面的RCNN做进一步判断。

RPN网络相当于提前做了一部分检测，即判断是否有目标（具体什么类别这里不判），以及修正anchor使框的更准一些

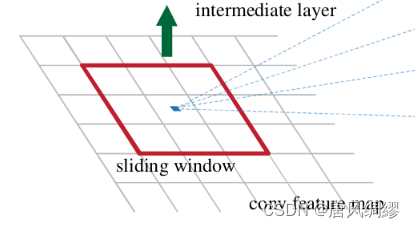

RPN网络的输入是CNN得到的feature map，RPN在feature map上用3*3的滑动窗得到对应原图的多个候选框。

滑动窗口中涵盖的部分特征图对应着原图中的一部分区域（感受野）。

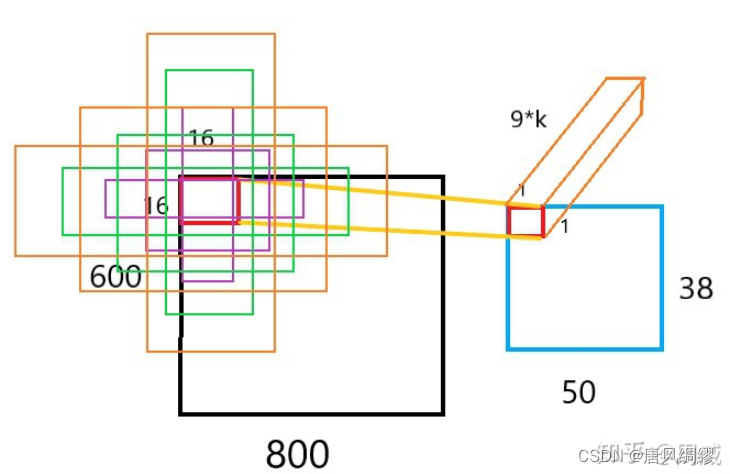

Anchor是作用于原图的，论文中采用三种尺寸三种形状的Anchor。特征图上的一个点可以映射回输入图上的一个区域，以特征图的点为中心预先设定k个boxes，这些boxes就称为在这个点上生成的k个anchor boxes（所有anchor boxes的中心点坐标是一样的）。

一个m*n的特征图就有m*n*k个anchor boxes

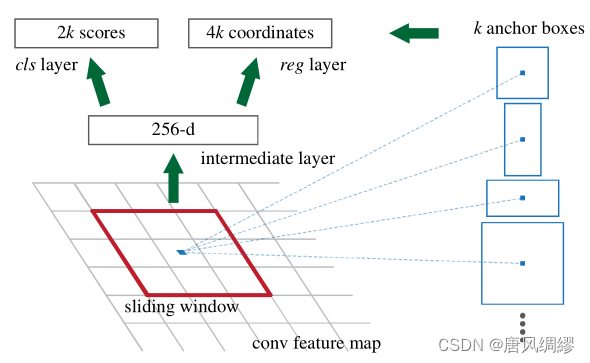

一次向前传播可以将一个窗口中的所有anchor box（K个，文中为9）送入后续层：分类层判断每个anchor box是前景还是背景，输出2k个Scores；回归层输出anchor box4K个偏移量（注意，这里输出的是坐标偏移量，不是坐标本身，要得到修正后的anchor还要用原坐标和这个偏移量运算一下）

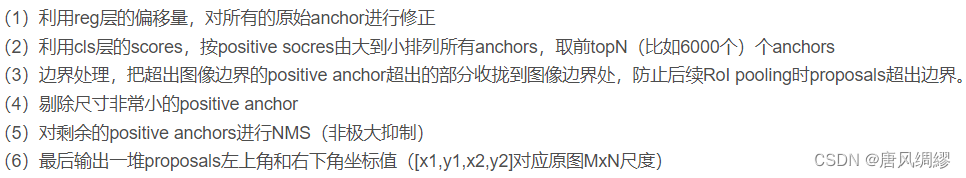

RPN最后的建议层：

损失函数：

可以得知faster rcnn整体的loss由四个部分组成：

（1）RPN网络进行二分类的loss（候选框是前景 or 背景）

（2）RPN网络前景BBox与gt微调的loss，BBox reg loss

（3）多分类的loss，从RPN网络得到的bbox进行多类别判断的loss

（4）最后每个类别BBox reg微调的loss

RPN和fast RCNN ：让二者可以共享网络参数的方式

单独训练的RPN和fast RCNN都以各自的方式修改深度网络的权重，因此需要开发一种允许两个网络间共享卷积层的技术

论文提出了三种联合训练的方法，实际采用的是“四步交替训练”

交替训练：

首先训练RPN，然后使用RPN给的建议来训练Fast R-CNN。然后使用Fast R-CNN调优的网络初始化RPN，并迭代这个过程。

      具体而言：

（1）训练RPN的基本卷积模块（称为基1）和特有卷积模块1（称为特1）

（2）训练Fast RCNN的基本卷积模块2（称为基2）和特有卷积模块2（称为特2）（用RPN的输出作为Fast R-CNN特有卷积模块2的region proposals）

RPN和Fast RCNN的基本卷积模块其实是一样的，只是分别训练了一套参数

（3）训练RPN：基1采用基2的参数并冻结参数，再次训练RPN的特1

（4）训练Fast RCNN：冻结基2参数，用第三步训练过的RPN给Fast RCNN提供区域推荐，训练Fast RCNN的特2参数

（5）重复上述4步，直到模型达到一个比较好的效果

全卷积网络FCN

FCN用到的三种技术：

不含全连接层(fc)的全卷积(fully conv)网络。可适应任意尺寸输入。

增大数据尺寸的反卷积(deconv)层。能够输出精细的结果。

结合不同深度层结果的跳级(skip)结构。同时确保鲁棒性和精确性

CNN网络在卷积层之后会接上若干个全连接层, 将卷积层产生的特征图映射成一个固定长度的特征向量。

以AlexNet为代表的经典CNN结构适合于图像级的分类和回归任务，因为它们最后都期望得到整个输入图像的一个数值描述（概率），比如AlexNet的ImageNet模型输出一个1000维的向量表示输入图像属于每一类的概率。

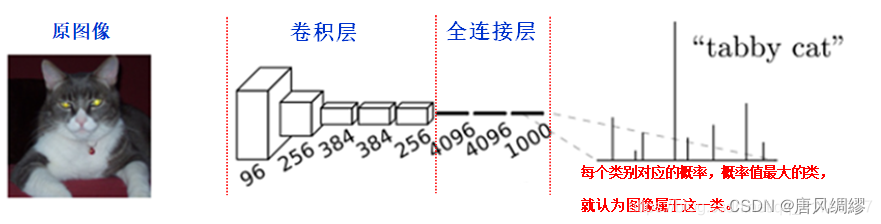

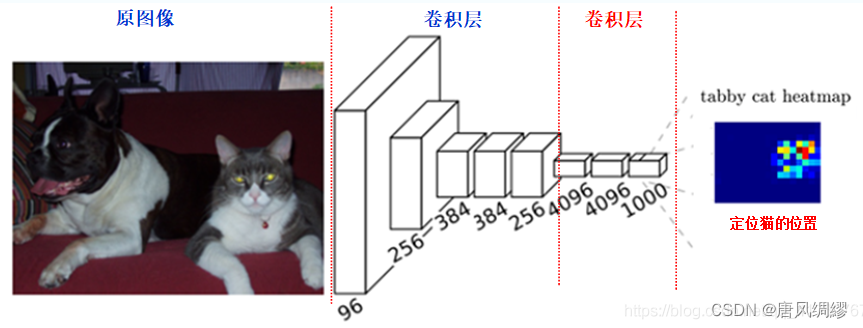

FCN将传统CNN中的全连接层转化成一个个的卷积层。如下图所示，在传统的CNN结构中，前5层是卷积层，第6层和第7层分别是一个长度为4096的一维向量，第8层是长度为1000的一维向量，分别对应1000个类别的概率。FCN将这3层表示为卷积层，卷积核的大小(通道数，宽，高)分别为（4096,7,7）、（4096,1,1）、（1000,1,1），输出概率特征图。

所有的层都是卷积层，故称为全卷积网络。

FCN网络一般是用来对图像进行语义分割的，于是就需要对图像上的各个像素进行分类---对最后一层卷积产生的特征图（如上图中的tabby cat heatmap）进行上采样，使它恢复到输入图像相同的尺寸，从而可以对每一个像素都产生一个预测，同时保留了原始输入图像中的空间信息。

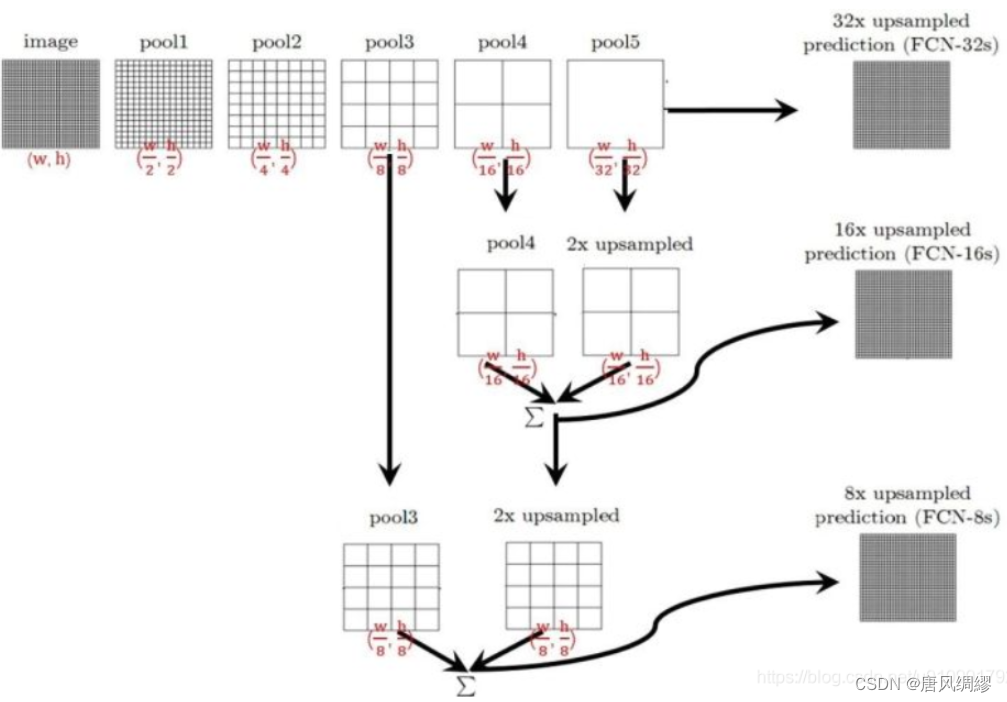

  1. 跳跃结构

其实直接使用前两种结构就已经可以得到结果了，但是直接将全卷积后的结果上采样后得到的结果通常是很粗糙的。所以这一结构主要是用来优化最终结果的，思路就是将不同池化层的结果进行上采样，然后结合这些结果来优化输出（与FCN思路相同）。



对第5层做32倍反卷积（deconvolution），得到的结果不太精确。于是将第 4 层和第 3 层的输出也依次反卷积

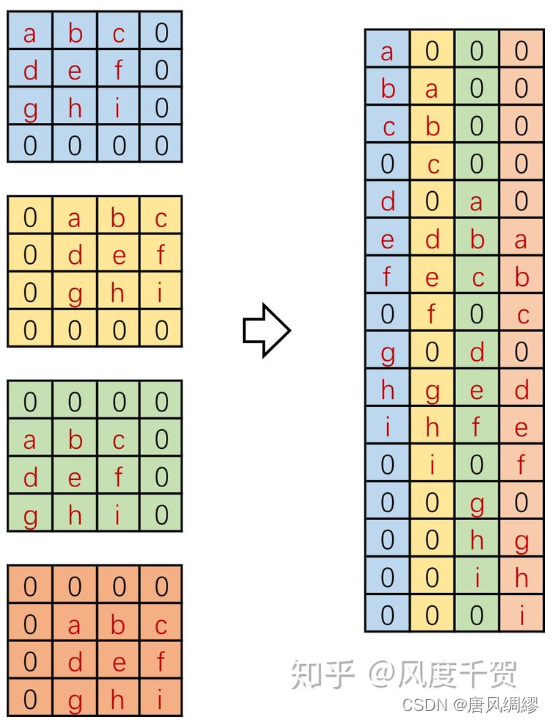

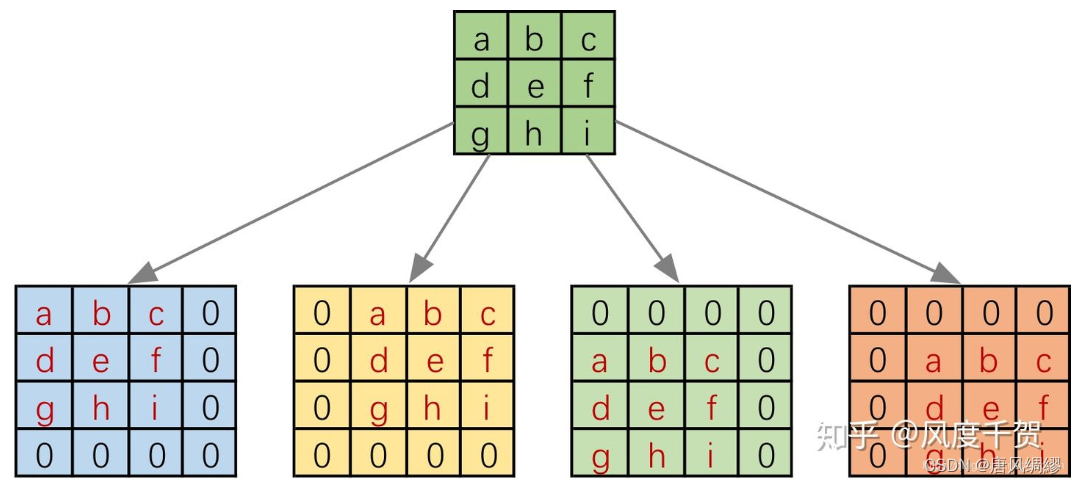

卷积转化为矩阵

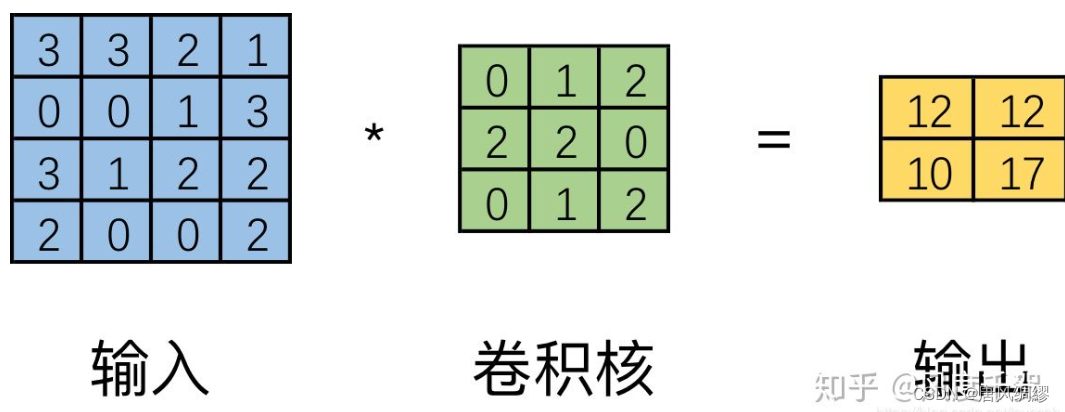

卷积：

计算：

卷积核：

输入：

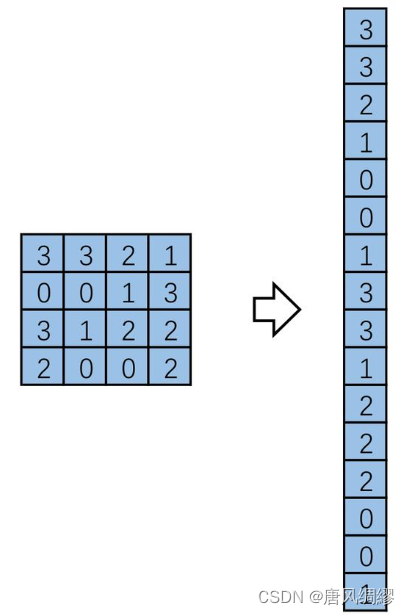

我们记向量化的图像为I ^T， 向量化的卷积矩阵为C，输出特征向量为O^T

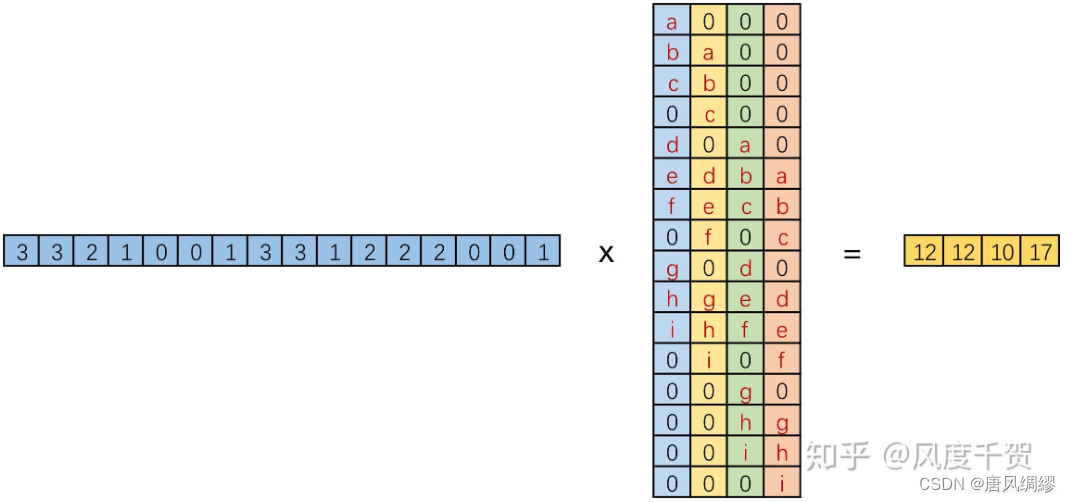

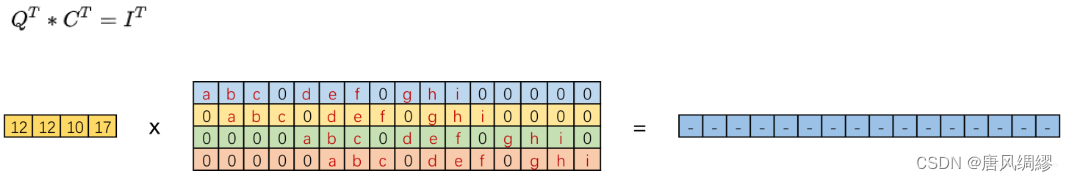

我们将一个1*16的行向量乘以一个16*4的矩阵，得到一个1*4的行向量，那么反过来一个1*4的向量乘以一个4*16的矩阵不就是能得到一个1*16的行向量，这既是转置卷积的思想。

注意，这两个操作并不是可逆的

上采样：

上采样：对于低分辨率的特征图，常常采用上采样的方式将它还原高分辨率

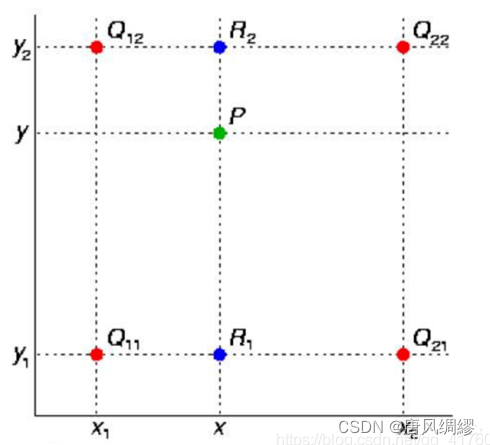

双线性插值上采样

已知4个Q，线性插值得到两个R，再线性插值得到P

反卷积上采样

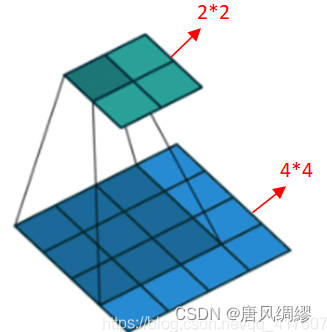

普通的卷积操作，会使得分辨率降低，如下图33的卷积核去卷积44得到2*2的输出。

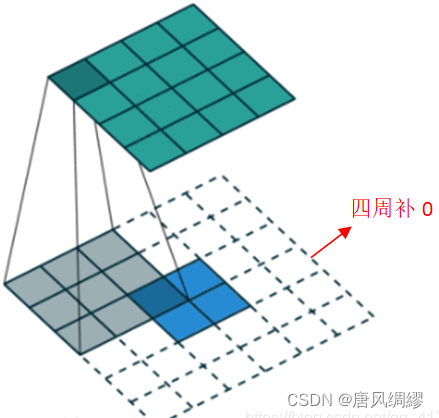

上采样的过程也是卷积，那么怎么会得到分辨率提高呢？之前我们看卷积时有个保持输出与输入同分辨率的方法就是周围补0。

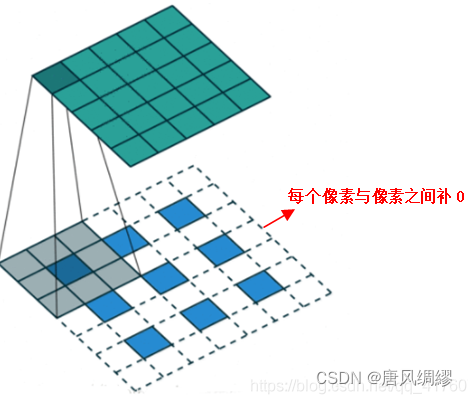

其实上面这种补0的方法是有问题的，只在四周补0会导致最边上的信息不太好，那我们把这个信息平均下，在每个像素与像素之间补0，如下图所示：

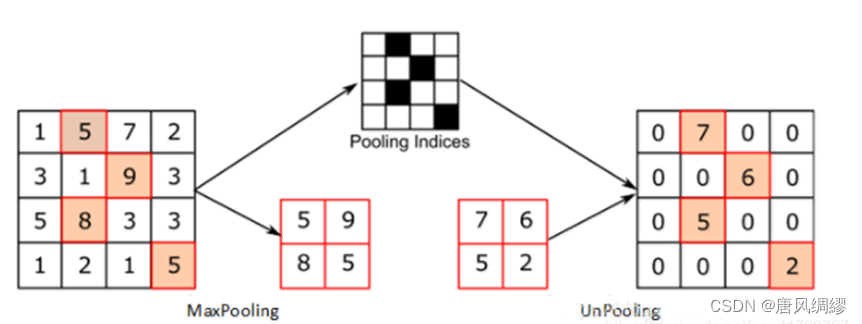

反池化上采样



（但在实际计算中，并不是通过卷积核在输入上进行滑动计算，效率太低，而是将卷积核转换为等效矩阵）
