嵌入式开发练习之AD设计—将AHT20加入到STM32最小系统，制作新的PCB图

最新推荐文章于 2024-07-28 19:30:59 发布
最新推荐文章于 2024-07-28 19:30:59 发布
阅读量453 收藏 1
点赞数
分类专栏： 嵌入式学习 文章标签： 嵌入式
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_45639702/article/details/111588620
版权
本文介绍了如何将AHT20传感器融入STM32最小系统，从AHT20的基本介绍到原理图绘制，再到PCB图的设计过程，包括器件放置、引脚接口、封装制作和布局布线等关键步骤。通过此教程，读者可以学习到嵌入式硬件开发中的实际操作技巧。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

如有错误，欢迎指正，谢谢！
此内容接嵌入式开发练习之初试Altium Designer设计

目录

一、AHT20基本介绍

清参照嵌入式开发练习（十一）FreeRTOS的移植和设计一个基本的多任务程序----续 将AHT20加入多任务中

二、AHT20原理图绘制

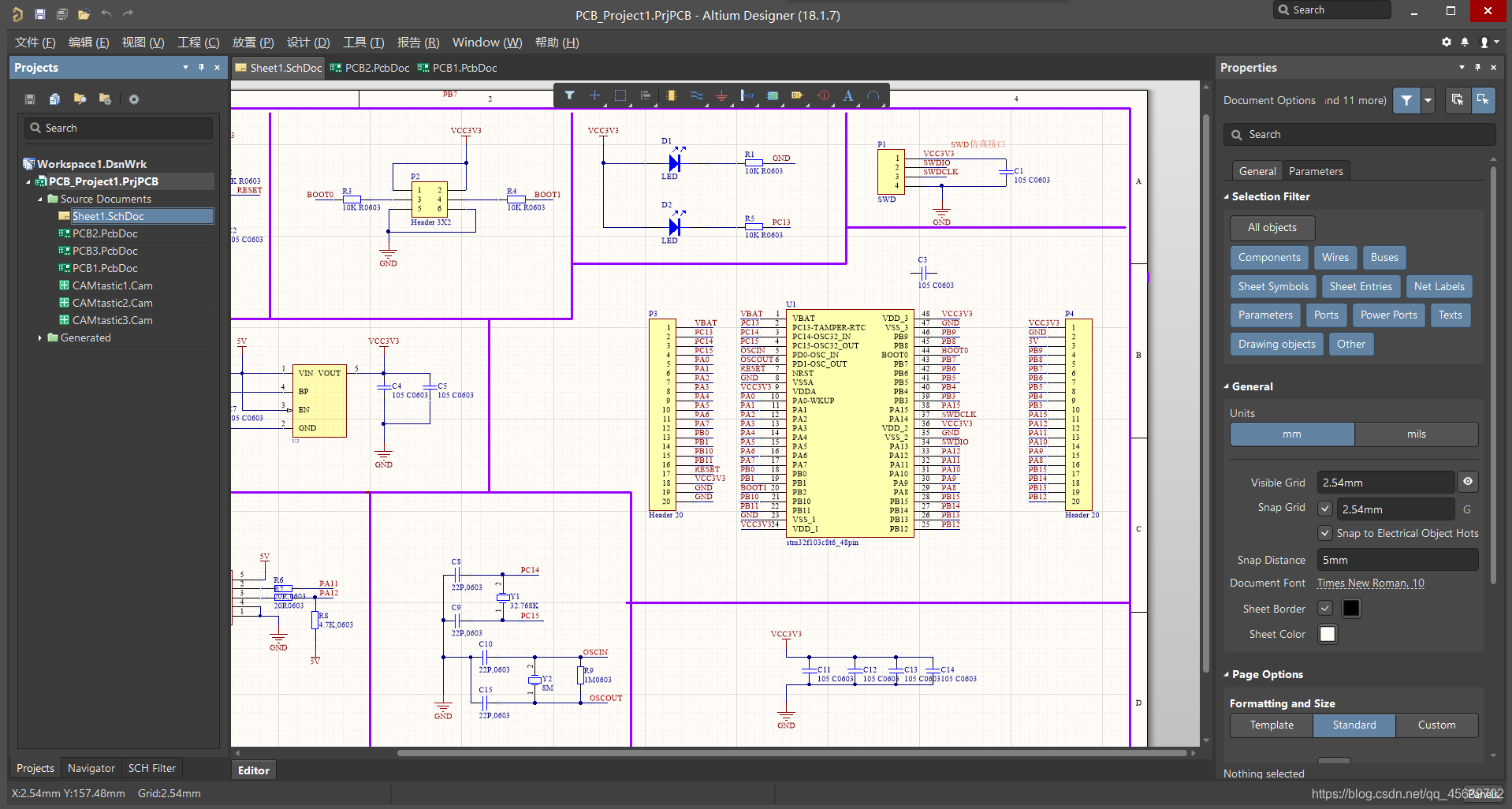

  1. 打开先前做的最小系统的文件
    在这里插入图片描述

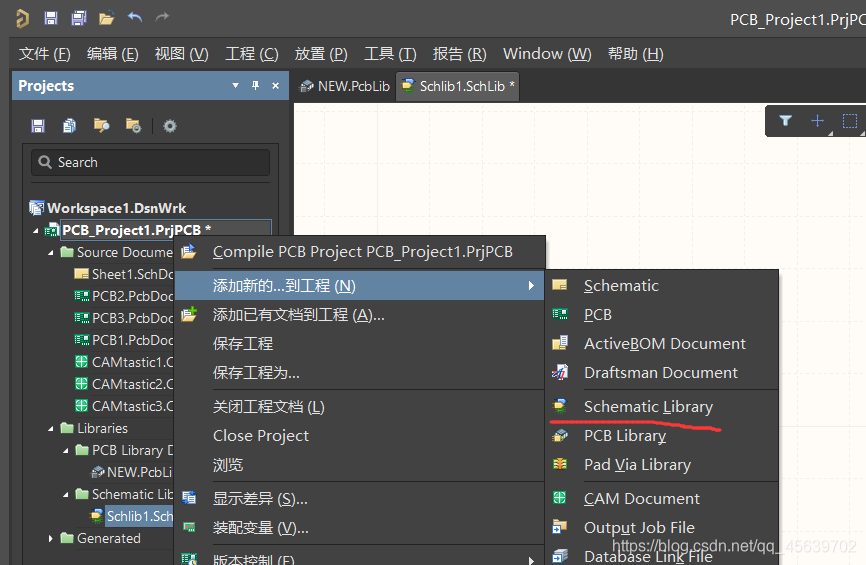

  2. 器件原理图的绘制
    在这里插入图片描述

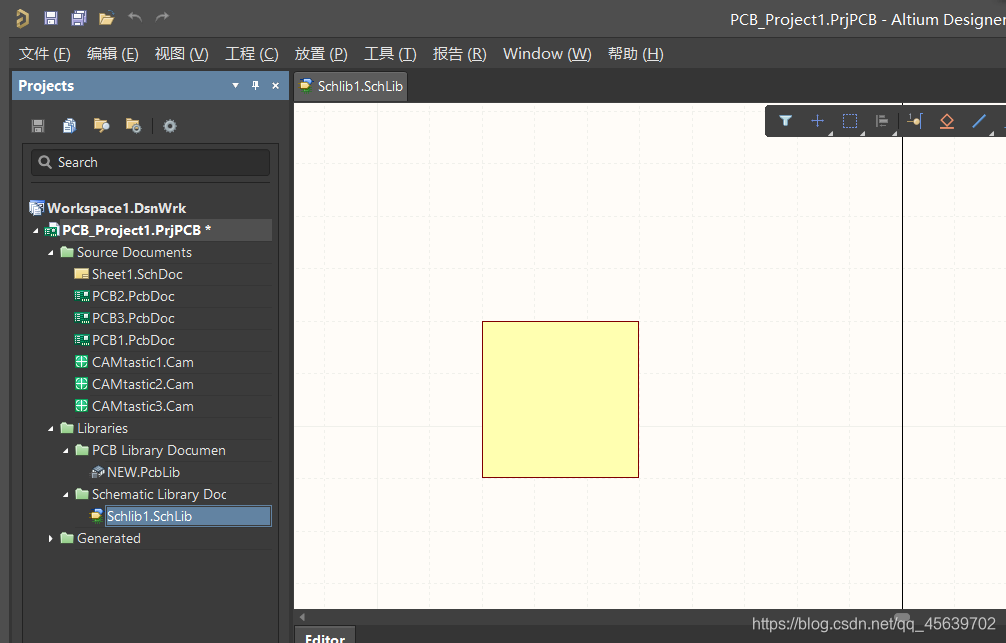

  3. 在使用放置功能画出一个矩形
    在这里插入图片描述

  4. 添加引脚

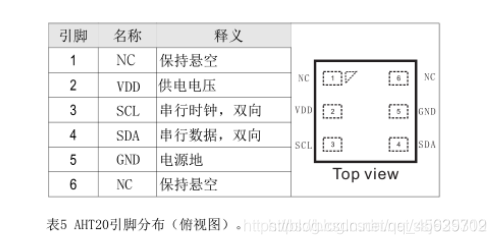

    此处对应AHT20的图片放置
    在这里插入图片描述注：请将带星号
