一款好用的周立功CAN模块：SM1310

周立功SM1310是一款全隔离CAN模组，属于ZLG致远电子推出的SM系列收发芯片家族的一员。

一、产品特点

1.1 高集成度

SM1310在超小、超薄的DFN封装内部集成了完整的CAN总线隔离电路，实现了电源隔离、CAN收发电路和信号隔离电路的“三合一”设计。

其封装尺寸为12.45*9.85*3.00mm，集成度高、物理尺寸小，适用于高密度PCB器件布局。

1.2 协议支持

SM1310支持CAN及CAN FD（Flexible Data-Rate）协议，能够满足不同速率和数据吞吐量的需求。

1.3 波特率范围

波特率覆盖5kbps至1Mbps（有说法为5kbps至5Mbps，但具体支持范围可能因产品版本而异，需参考官方文档确认），适用于多种通信速率要求。

1.4 工作温度范围

工作温度覆盖-40℃至125℃，具有宽泛的工作温度适应能力，适用于各种恶劣的工业现场环境。

1.5 隔离耐压

隔离耐压高达3500VDC，提供了可靠的电气隔离，增强了系统的安全性和稳定性。

1.6 独立的VIO逻辑供电引脚

SM1310具有独立的VIO逻辑供电引脚，用户只需保证VIO电压与MCU接口电压一致，芯片即可正常工作。这一特点使得SM1310能够兼容不同供电电压的MCU。

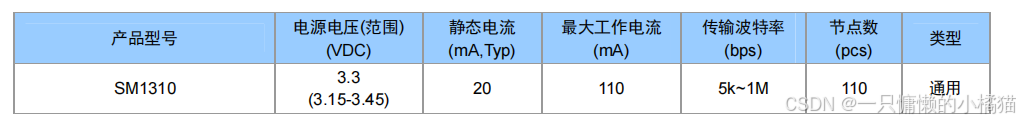

二、模组参数

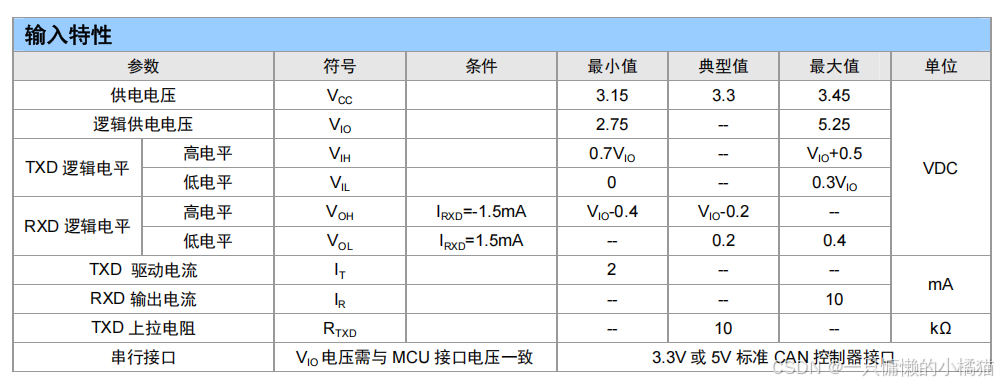

2.1 输入特性

2.2 输出特性
