RK3568核心板VCC_IO4、VCC_IO5、VCC_IO6的IO电平均默认为1.8V,在设计电路时难免会存在3.3V的IO管脚不够用的情况,若不想增加电平转换芯片,可采用变更核心板IO电压的方式。

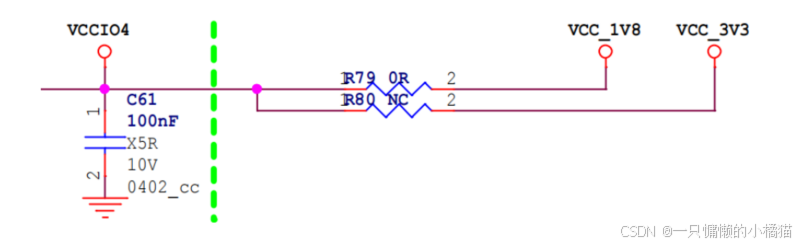

一、电源域VCC_IO4的IO电平

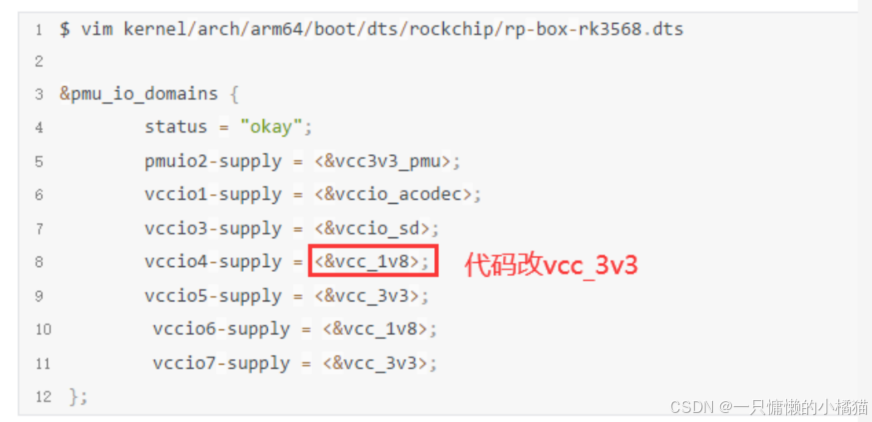

RK3568邮票孔核心板 105pin-124pin 整组IO默认设置为1.8V电平(对应VCC_IO4)如需改3.3V,请参照如下修改硬件和软件修改方式(如电压和软件DTS对应不上,烧CPU IO口)

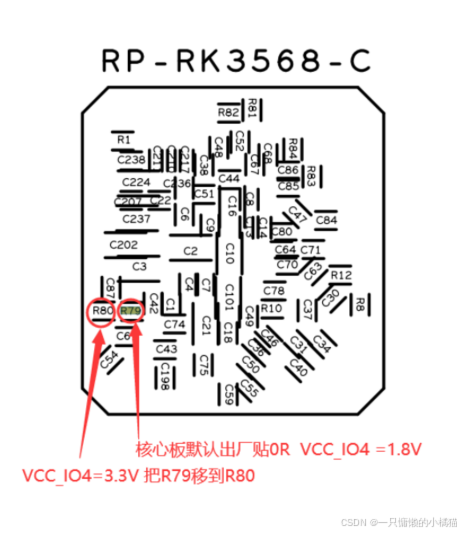

核心板背面:
R79贴0R / R80空贴 电压设置为1.8V (VCC_IO4)(出厂默认)
R80贴0R / R79空贴 电压设置为3.3V (VCC_IO4)

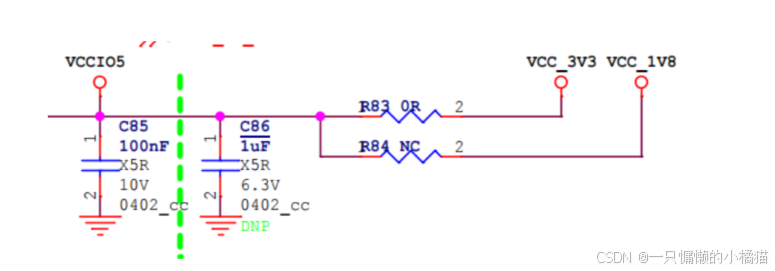

二、电源域VCC_IO5的IO电平

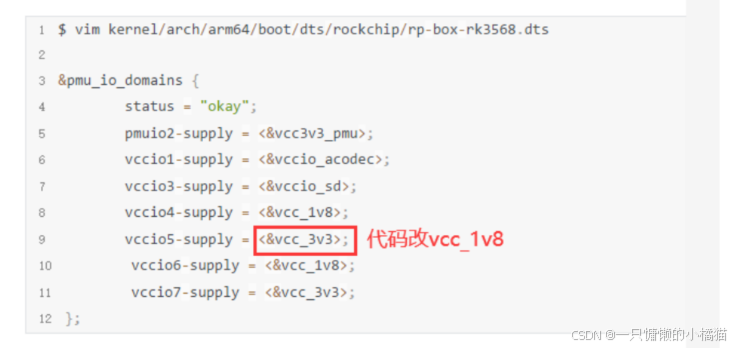

RK3568邮票孔核心板 161pin-190pin 整组IO默认设置为3.3V电平(对应VCC_IO5)如需改1.8V,请参照如下修改硬件和软件修改方式(如电压和软件DTS对应不上,烧CPU IO口)

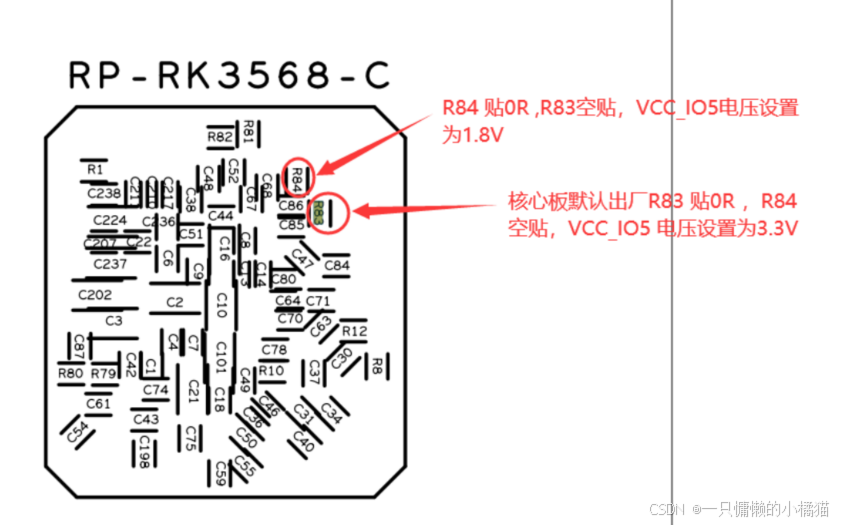

核心板背面 :
R84贴0R / R83空贴 电压设置为1.8V (VCC_IO5)
R83贴0R / R84空贴 电压设置为3.3V (VCC_IO5)(出厂默认)

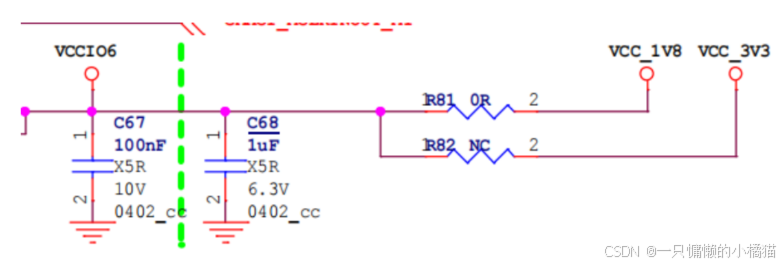

三、电源域VCC_IO6的IO电平

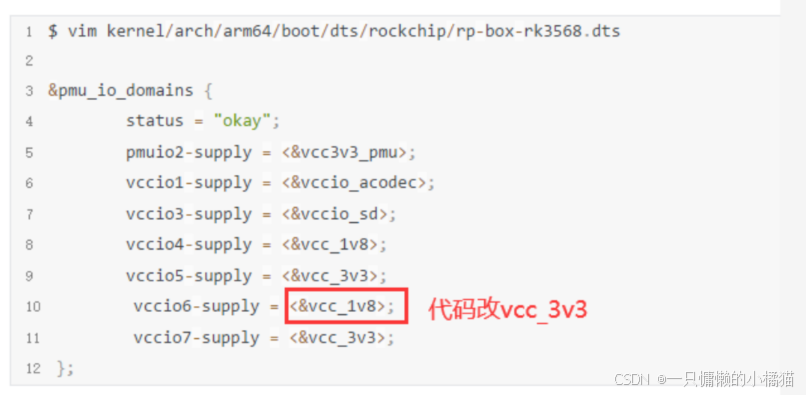

RK3568邮票孔核心板 132pin-159pin 整组IO默认设置为1.8V电平(对应VCC_IO6)如需改3.3V,请参照如下修改硬件和软件修改方式(如电压和软件DTS对应不上,烧CPU IO口)

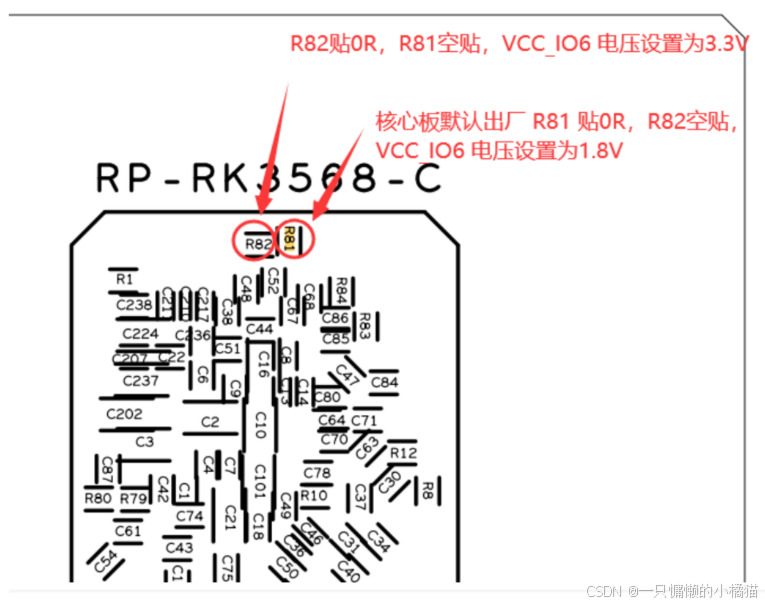

核心板背面:
R81贴0R / R82空贴 电压设置为1.8V (VCC_IO6)(出厂默认)
R82贴0R / R81空贴 电压设置为3.3V (VCC_IO6)
