1硬件电阻

1电阻

1.1 贴片电阻

一般情况下，在能在功率保证的前提下，能用贴片上电阻就不要用插件电阻。因为贴片电阻的焊点便宜。

假如说是抗震性很高的一个场合，就要用插件电阻。

计算方法：

• 5R60，代表5.6Ω

• 103代表$10\ast 10^3$

1.2 插件电阻

色环电阻，计算方法：

电阻偏差

电阻有一个标定值和一个实际值，它们之间是有误差的。他们的误差一般都在5%以内。

但要求比较高的电阻是有1%精度。一般用在电压或者是电流采样中。

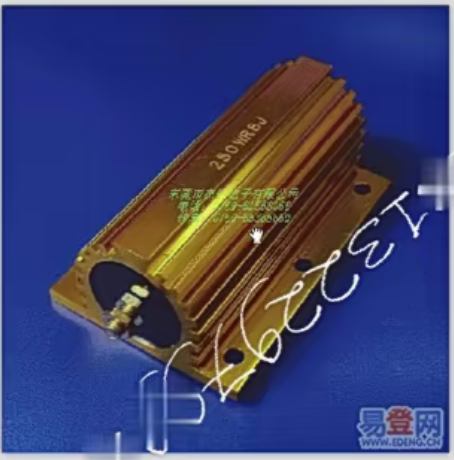

1.3 铜电阻

上面标250W
金属电阻的散热要比水泥电阻好，所以能支撑的功率也比较大。

1.4 水泥电阻

功率比较大。
10W，5W的。

$P=I^{2}R$

1.4.1 功率值

标定值是封装上面标的值，额定值是电路中的平均电流计算的，然后瞬态值是按照电路中的最大电流计算的。

选电阻的时候一定要看这个额定值，然后放一些余量，余量不够的话，电阻就会老化发黑。

• 余量放多少由温升决定。
• 温省的高低由电阻的材质决定，散热快慢。

长期运行时一定要测试电阻的温度，一般不要高于70度。

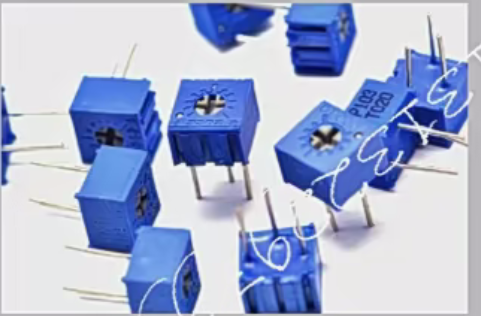

1.5 低精度可调电阻

这个是为了调参使用的，如果说参数不确定的话，可以通过调节这个，然后最后把通过电阻把它替换掉。

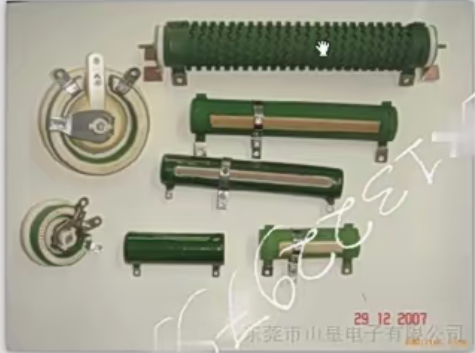

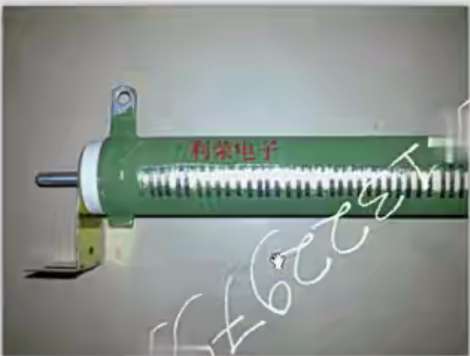

1.6 可调负载电阻

电阻的功率越大，电阻的封装也就大，这个是里面都是水泥的情况下。这个就是负载的测试用的。

一般这个功率要放1.5倍的余量。

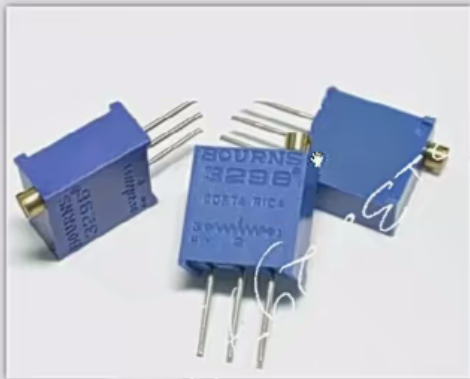

1.7 高精度可调电阻

这个一般需要拧好多好多圈，寿命比较长。
这个也分1k10k 20k等等。

2 封装

此外还有2512封装用来做检流电阻用。

• 这个阻值比较低，一般都是毫欧级别。
• 耐压一般1.5-2倍，当电阻的耐压不够时，可以通过串联电阻的方式完成。

2.1 检测电流方法

间接法：互感器，采样精度不高，但是不会破坏原油的系统。
直接法：用检流电阻，破坏了原有的系统，串联在原有系统中。采样精度高。破坏原有系统。

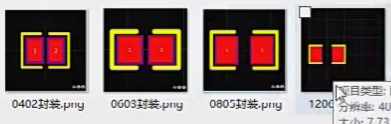

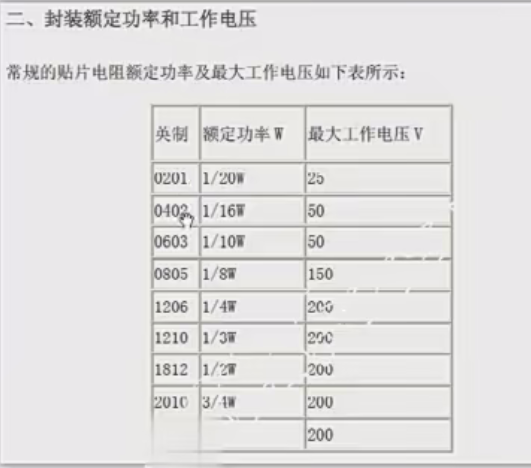

2.2 封装选择

如果是手焊的话，封装就要选择大一点，如果是贴片的话，封装就要选择小一点。

• 如果不做手机或者是那些高密度的板子，0201是不选择的。

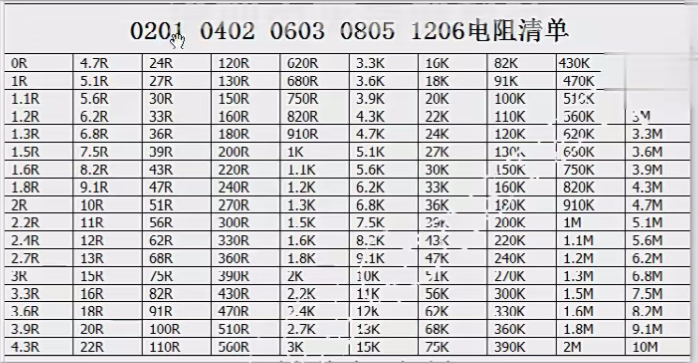

• 常用考虑的就是0402，0603，0805。0603是一个主流。
• 1206是在电源等一些功率较大的情况下使用。

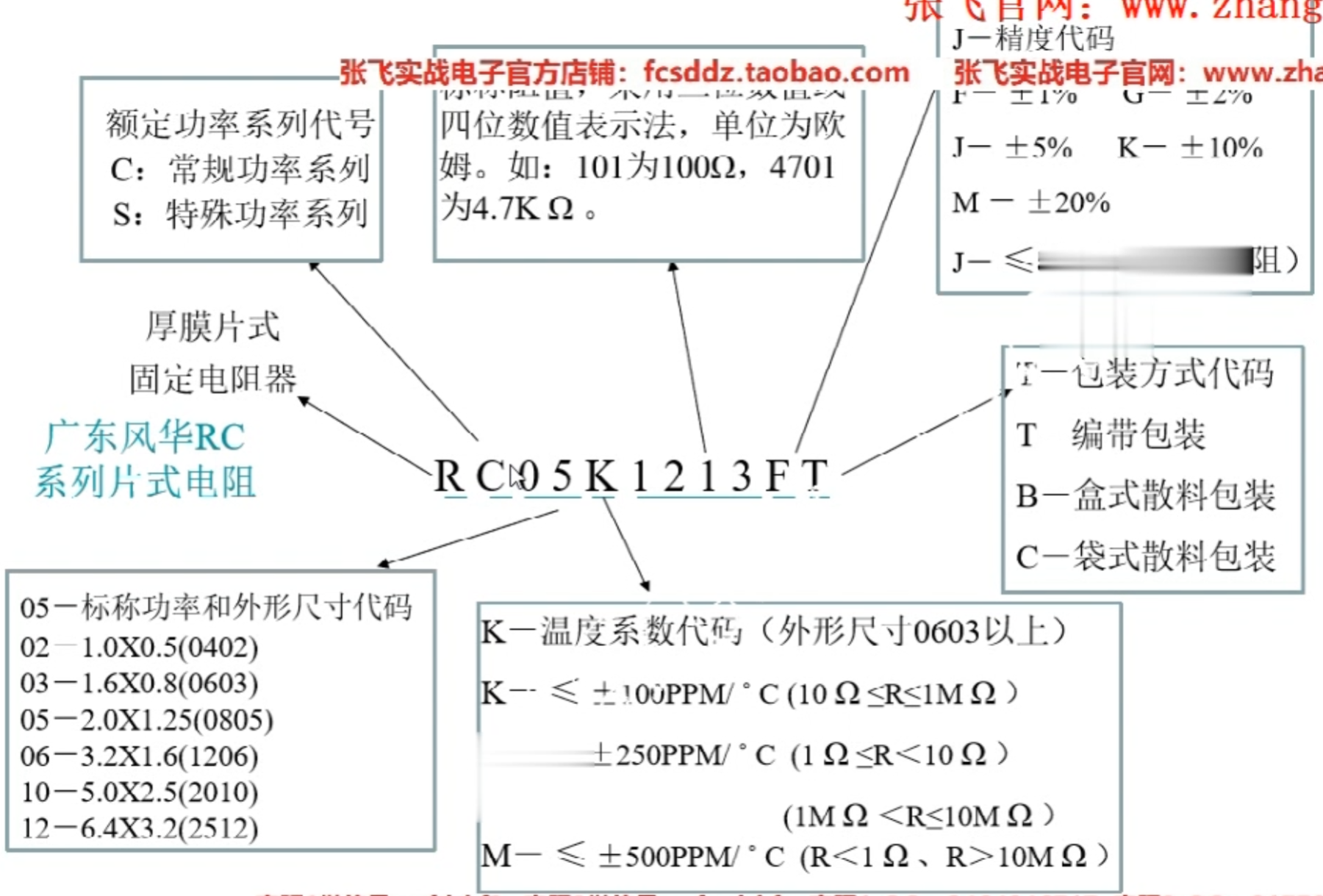

3 产品

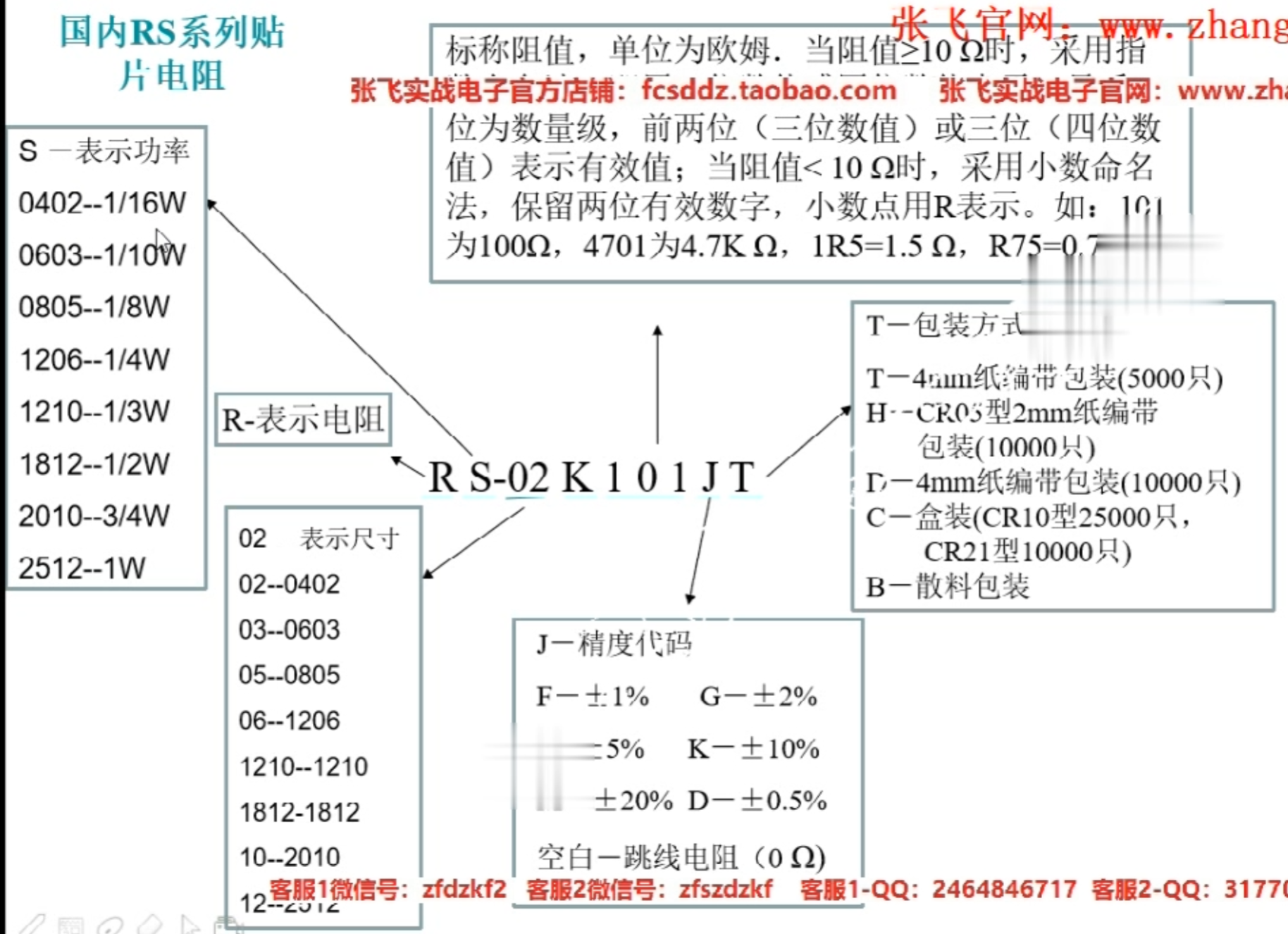

RS

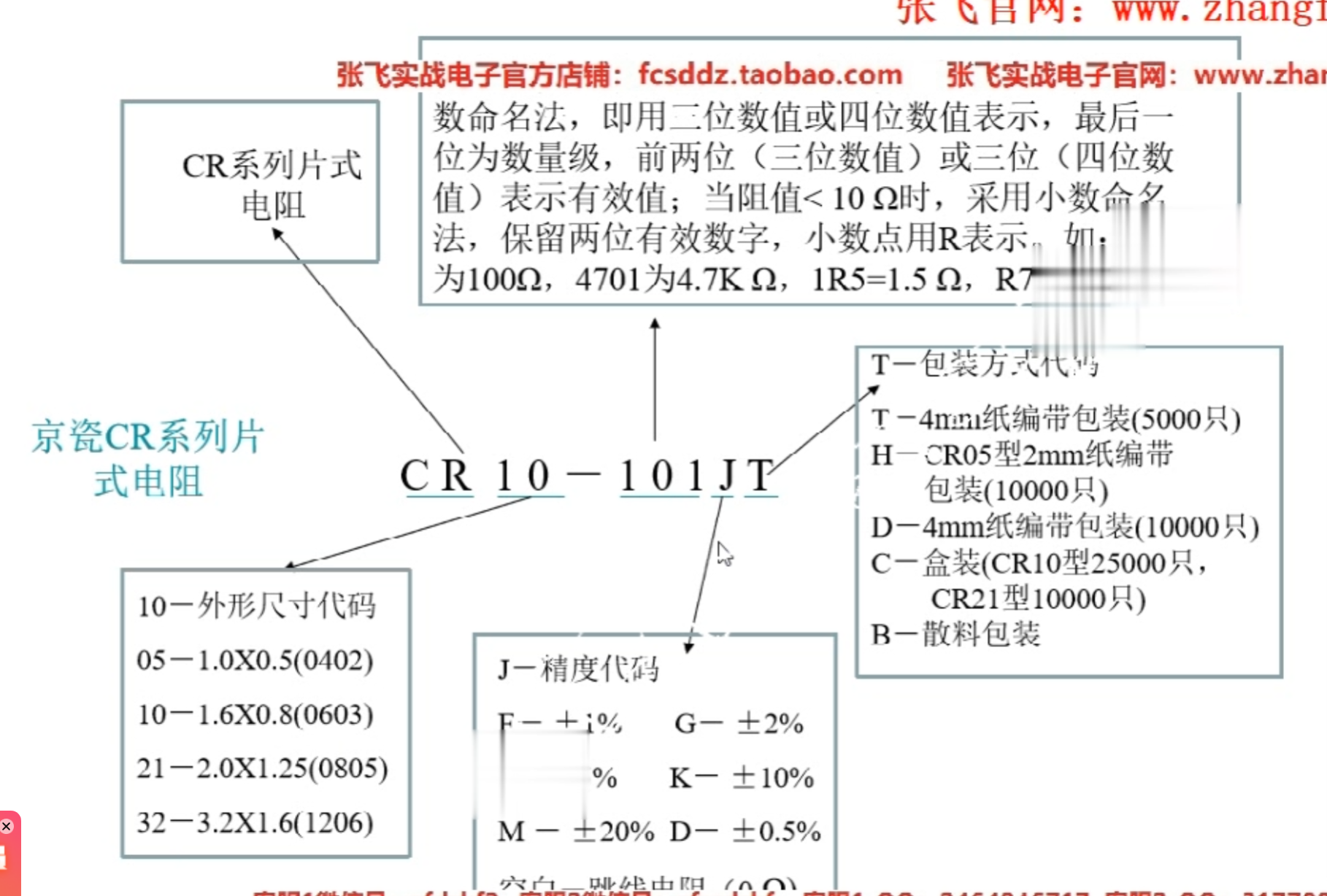

CR

风华
