OSPF路由汇总和虚链路的配置

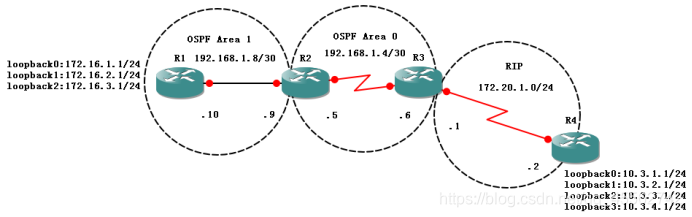

实验一：OSPF路由汇总的配置

实验步骤及要求
1.配置各台路由器的IP地址

2.在R1、R2和R3上进行OSPF的配置

3.在R3和R4上进行RIPv2配置，并关闭自动汇总
r3(config)#router rip
r3(config-router)#verison 2
r3(config-router)#network 172.20.0.0
r3(config-router)#no auto-summary
r4(config)#router rip
r4(config-router)#verison 2
r4(config-router)#network 10.0.0.0
r4(config-router)#network 172.20.0.0
r4(config-router)#no auto-summary

4.在R3上配置路由重发布
r3(config)#router ospf 1
r3(config-router)#redistribute rip subnets 将rip的路由重发布到ospf自治系统中
r3(config-router)#exit
r3(config)#router rip
r3(config-router)#redistribute ospf 1 metric 5 将ospf自治系统路由重发布到rip网络中

5.在R2上配置区域汇总，对区域1 的三个loopback路由进行汇总(区域间路由汇总)
R2(config)#router ospf 1
R2(config-router)#area 1 range 汇总后的网络地址 汇总后的子网掩码
汇总的网络地址和汇总后的子网掩码自
