Zemax光学设计(四)——几何像差

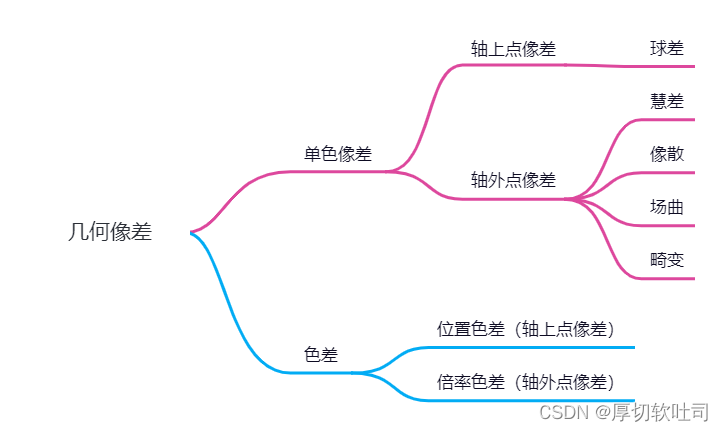

几何像差分类

球差

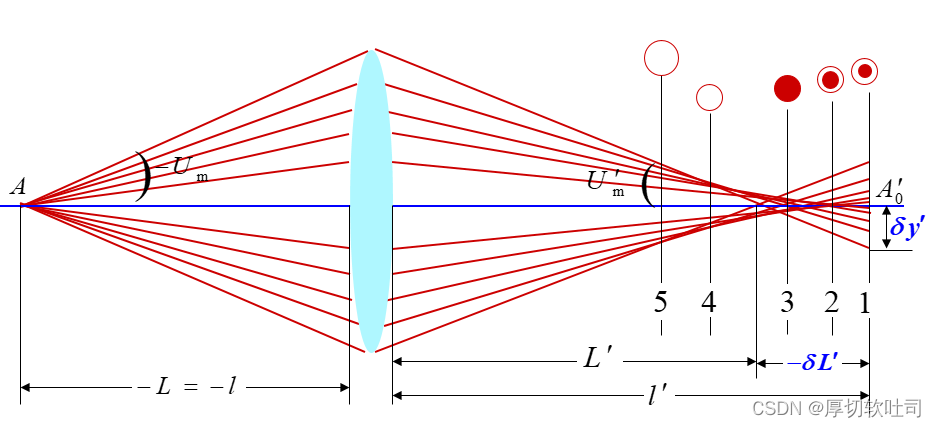

  轴上物点发出不同孔径的光线，经过折射后具有不同的像方截距,最后汇集在光轴的不同位置，在像面上形成圆形弥散斑。
  由于绝大多数玻璃透镜元件都是球面，所以球差的存在是必然的，球面单透镜的球差不可消除。

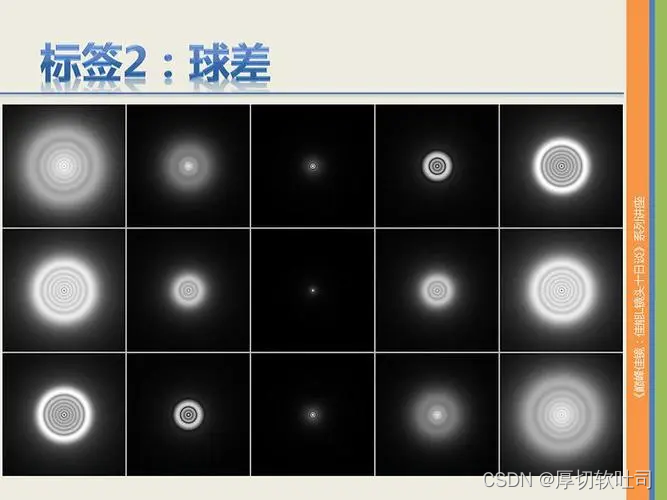

效果图

ZEMAX中描述

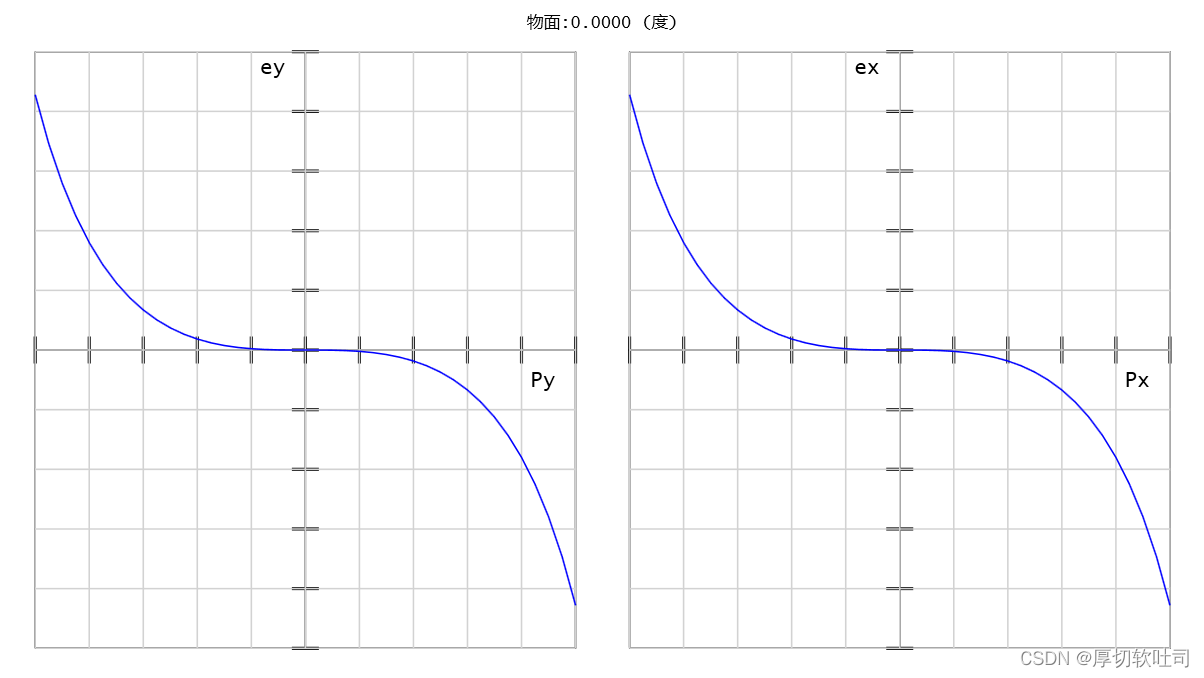

• Ray Fan 图也叫光扇图或光线差图。描述不同光瞳位置光线在像上高度与主光线高度差值。

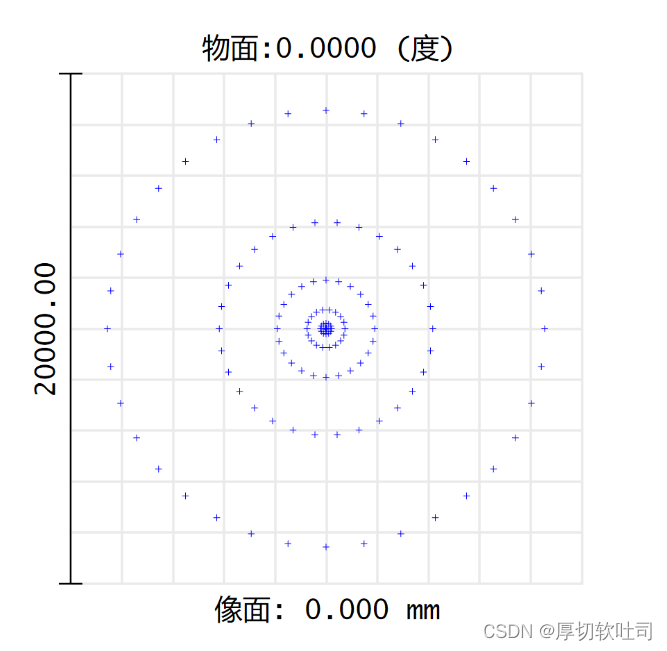

• 不同孔径区域形成的弥散图：

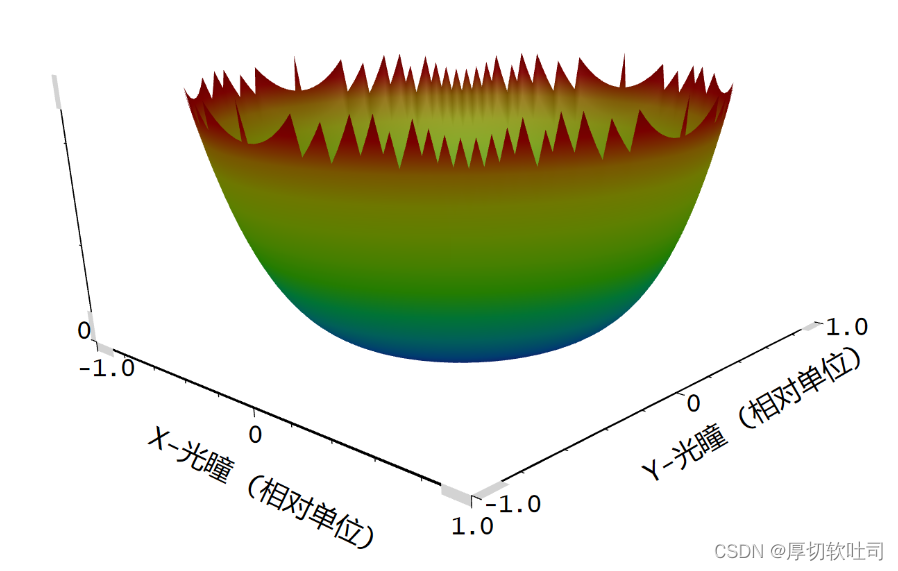

• 从光程差上分析，球差的产生其实是波前相位的移动，即在出瞳参考球面与实际球面波前的差异：

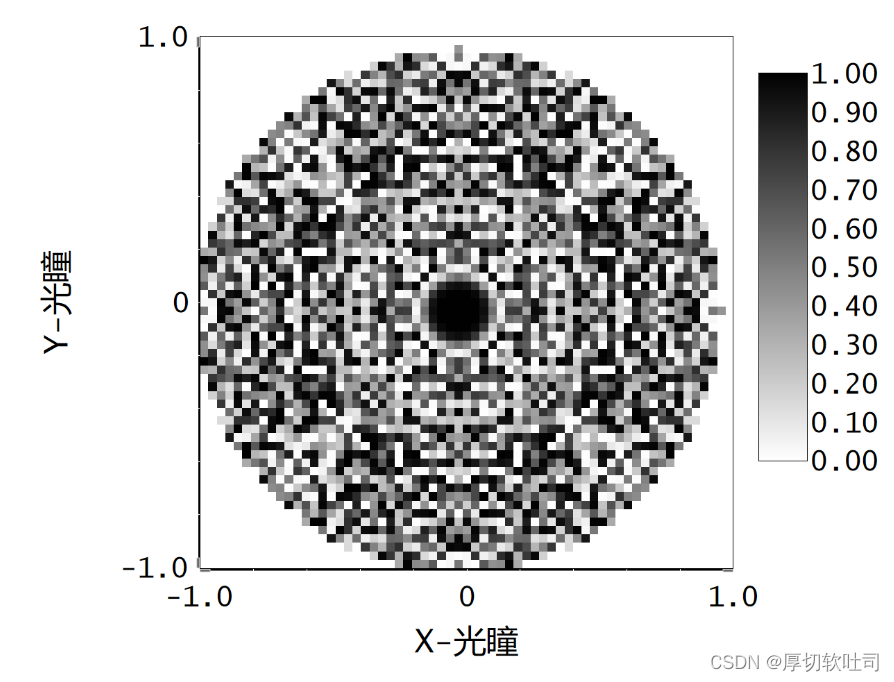

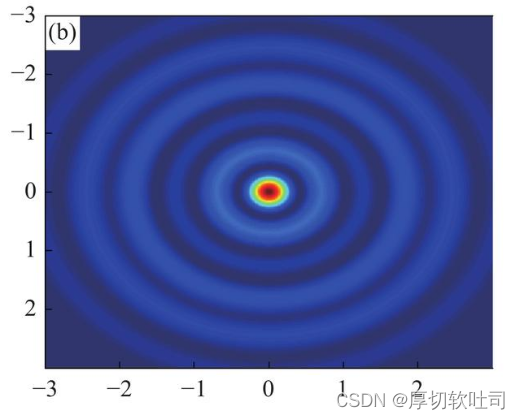

• 当实际波前与参考波前产生分离时，光程差不再相等，这样物面同一束光经实际透镜和理想透镜后，相当于产生了牛顿干涉环：


• 赛德尔系数：赛德尔系数可以查看球差定量值，每个面的像差系数：
