直流电压变送器采集模块转RS485修改地址

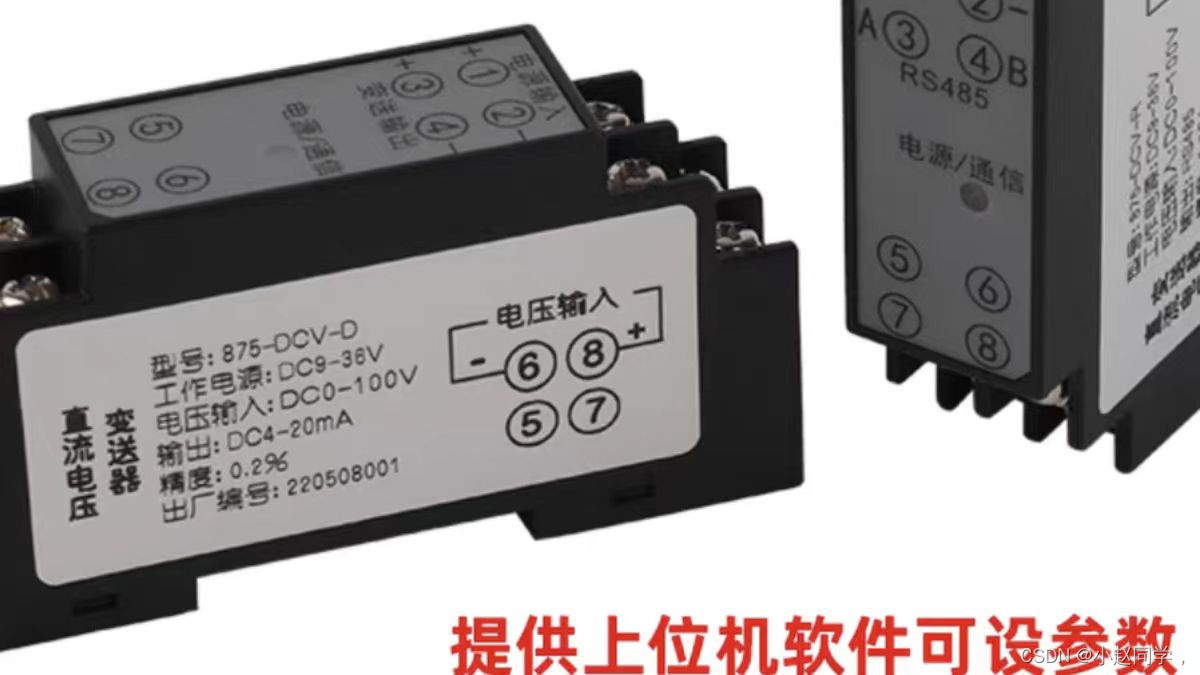

产品图片

直流电压变送器采集模块

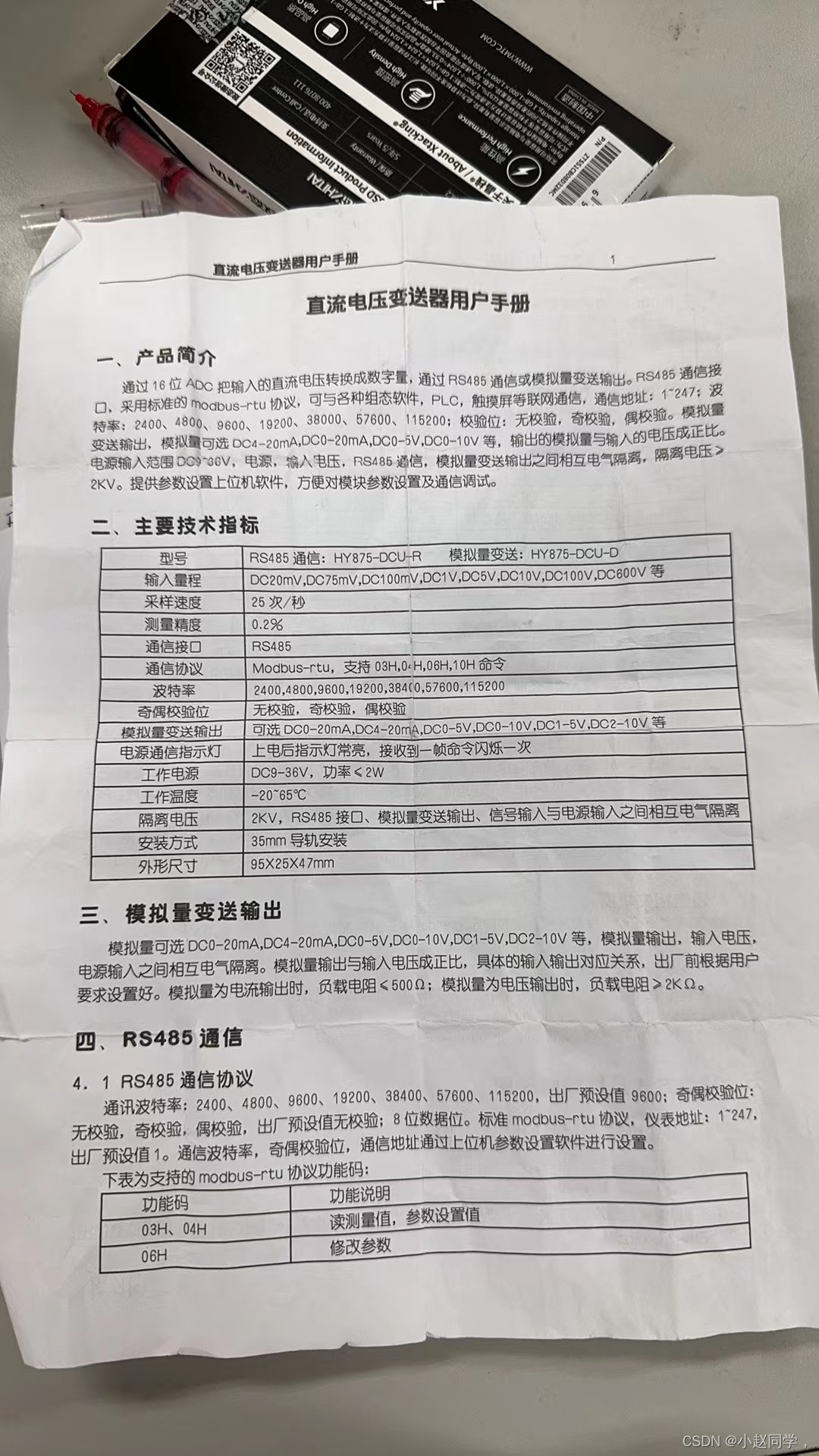

产品说明书

在这里插入图片描述
在这里插入图片描述

修改从站地址

在串口助手上将默认的从站地址01h修改为0Bh
在这里插入图片描述
原从站地址：01h
修改参数：10h
通信参数允许修改寄存器：1b fe（说明书里7166的十六进制）
00 02 04
要修改RS485参数，要先向RS485参数允许修改寄存器写入0xCCAA，才能打开RS485参数允许修改。
新从站地址：00 0Bh
CRC校验码的低位和高位，

发：01 10 1B FE 00 02 04 CC AA 00 0B 9D 20

就修改成功啦！！！
