外部存储器接口（EMIF）

外部存储器接口（EMIF）

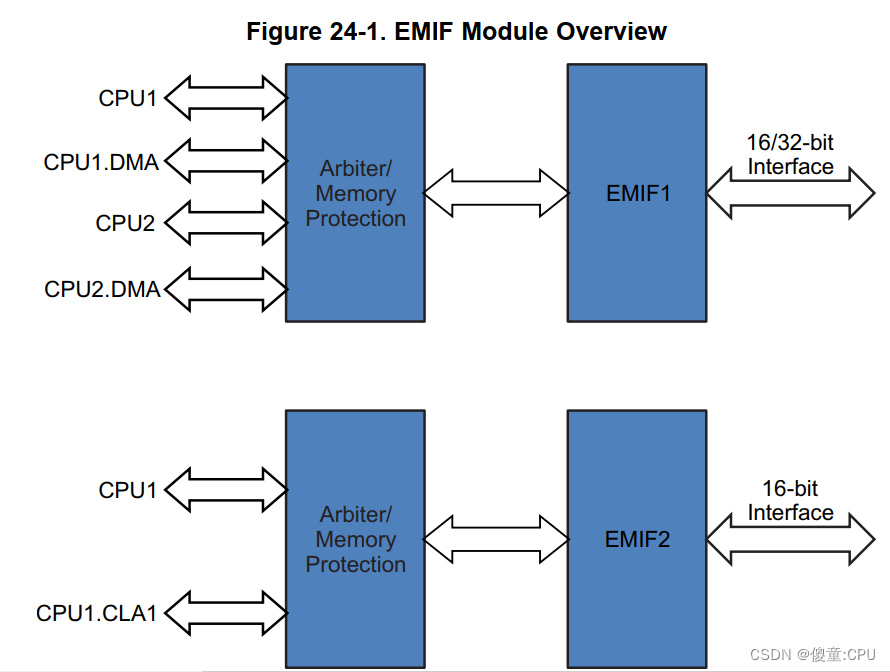

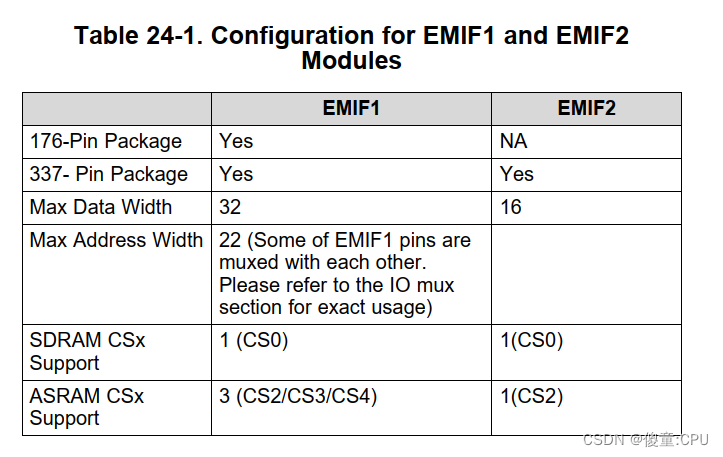

该设备支持双核架构；为了为每个CPU子系统提供一个专用的EMIF，该设备支持两个EMIF模块——EMIF1和EMIF2。两个模块完全相同，具有相同的功能集，但具有不同的地址/数据大小。EMIF1在CPU1和CPU2子系统之间共享，而EMIF2专用于CPU1子系统。

在该设备上，如果EMIF1被选择为具有32位数据宽度，则不能使用EMIF2，因为EMIF2数据引脚与EMIF1 MSB数据引脚复用。

外围设备的用途

该EMIF存储器控制器与JESD21-C SDR SDRAM存储器兼容，采用32位/16位数据总线。该EMIF的目的是为CPU提供一种连接到各种外部设备的方式，包括：
单数据速率SDRAM
异步设备，包括NOR闪存和SRAM

特性

EMIF控制器包括许多功能，以增强连接到外部SDR SDRAM和异步设备的方便性和灵活性。

支持异步内存

EMIF控制器支持异步：SRAM存储器；NOR闪存
有一个外部等待输入，允许较慢的异步存储器扩展存储器访问。EMIF模块支持多个芯片选择（启用）。每个芯片选择都具有以下可单独编程的属性：数据总线宽度；读取周期计时：设置、保持、选通；写入周期定时：设置、保持、选通；总线转换时间；可编程超时的延长等待选项；选择选通选项。

支持同步DRAM内存

EMIF模块还支持16位/32位SDRAM。它有一个单一的SD
