网络三层架构实验

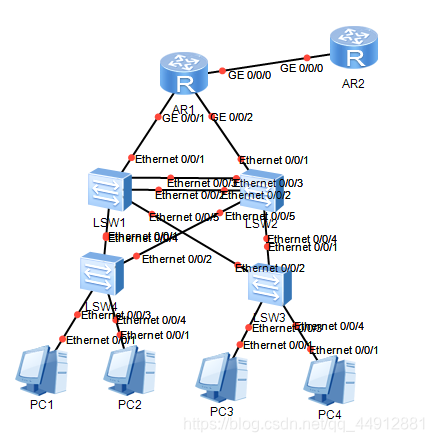

实验拓扑图：
在这里插入图片描述

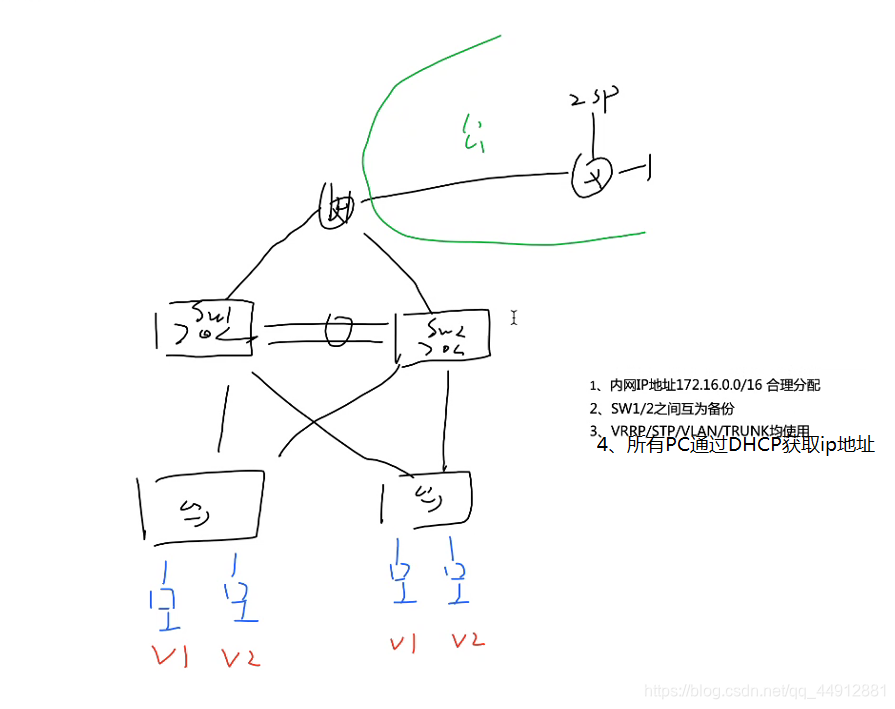

实验要求：
在这里插入图片描述

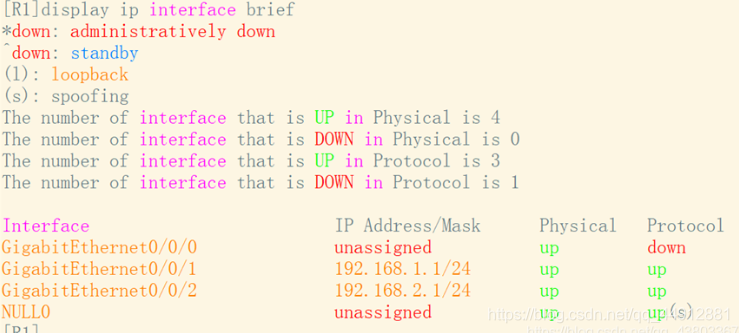

1.配置IP地址

在这里插入图片描述
利用SVI（switch virtual interface）来实现汇聚层与核心层的通信；
[SW1]vlan 99
[SW1-vlan99]q
[SW1]interface Vlanif 99
[SW1-Vlanif99]ip address 192.168.1.2 24
[SW1-Vlanif99]q
[SW1]interface Ethernet0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 99

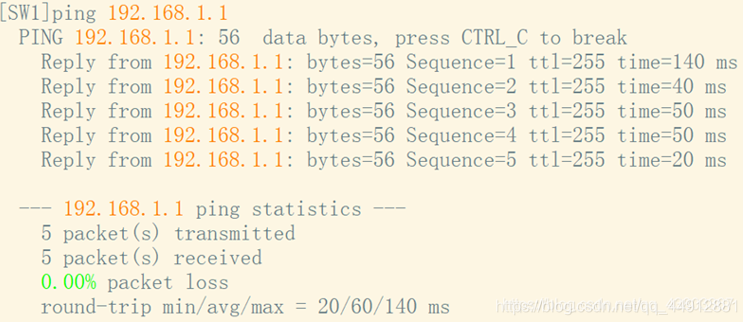

测试:
在这里插入图片描述配置SW2：
[SW2]vlan 98
[SW2-vlan98]q
[SW2]interface Vlanif 98
[SW2-Vlanif9
