HCIP实验

实验要求：
1、全网可达
2、拓扑中所需地址全部基于192.168.0.0/24划分所得
3、使用静态路由
4、R1有三个环回，需要汇总
5、PC1与PC3属于同一VLAN，PC2和PC4属于同一VLAN

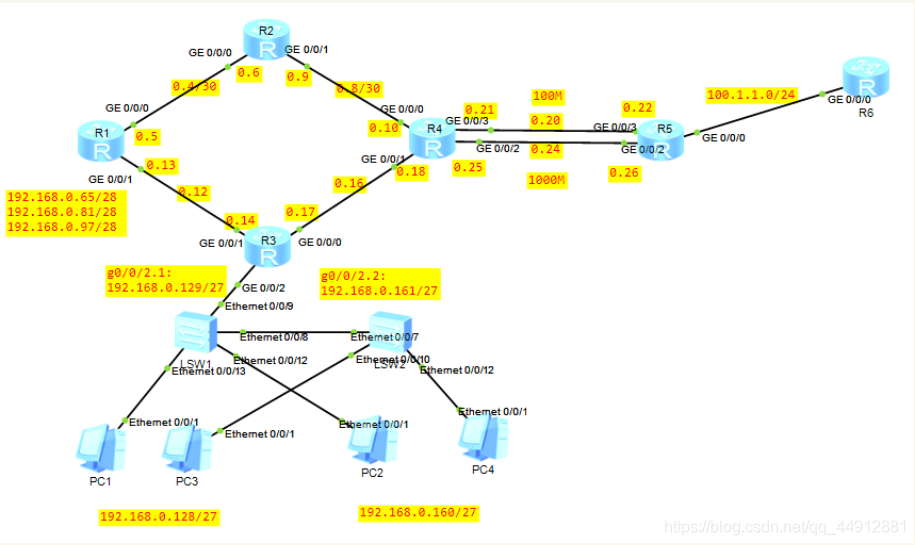

实验拓扑图：
在这里插入图片描述

1、配置IP地址以及VLAN
在SW1上：
[SW1]vlan batch 2 3
[SW1]int e0/0/9
[SW1-Ethernet0/0/9]port link-type trunk
[SW1-Ethernet0/0/9]port trunk allow-pass vlan all
[SW1]int e0/0/13
[SW1-Ethernet0/0/13]port link-type access
[SW1-Ethernet0/0/13]port default vlan 2
[SW1]int e0/0/12
[SW1-Ethernet0/0/12]port link-type access
[SW1-Ethernet0/0/12]port default vlan 3
[SW1]int e0/0/8
[SW1-Ethernet0/0/8]port link-type trunk trunk
[SW1-Ethernet0/0/8]port trunk allow-pass vlan all
在SW2上：
[SW2]vlan batch 2 3
[SW2]int e0/0/3
[SW2-Ethernet0/0/3]int e0/0/7
